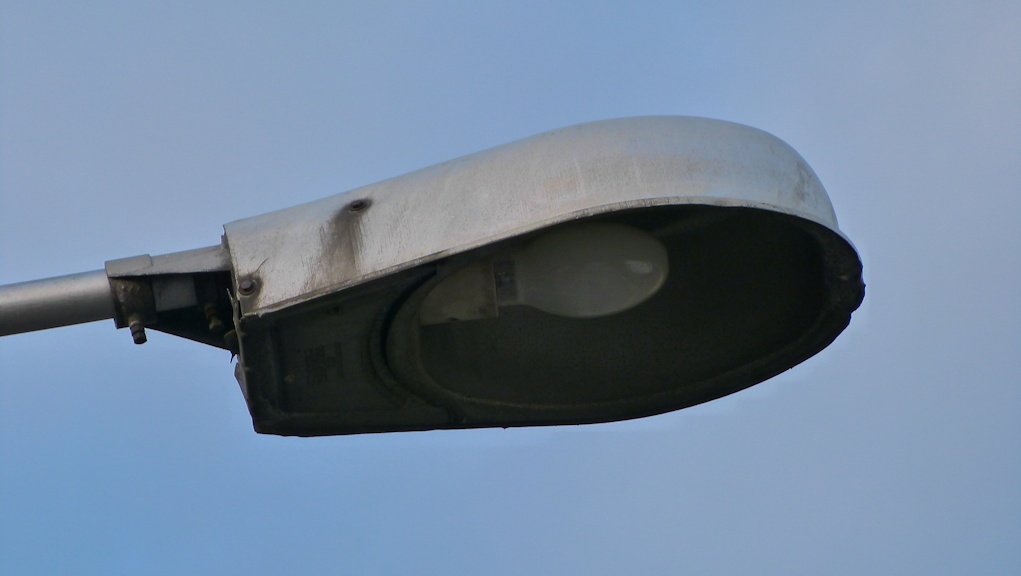

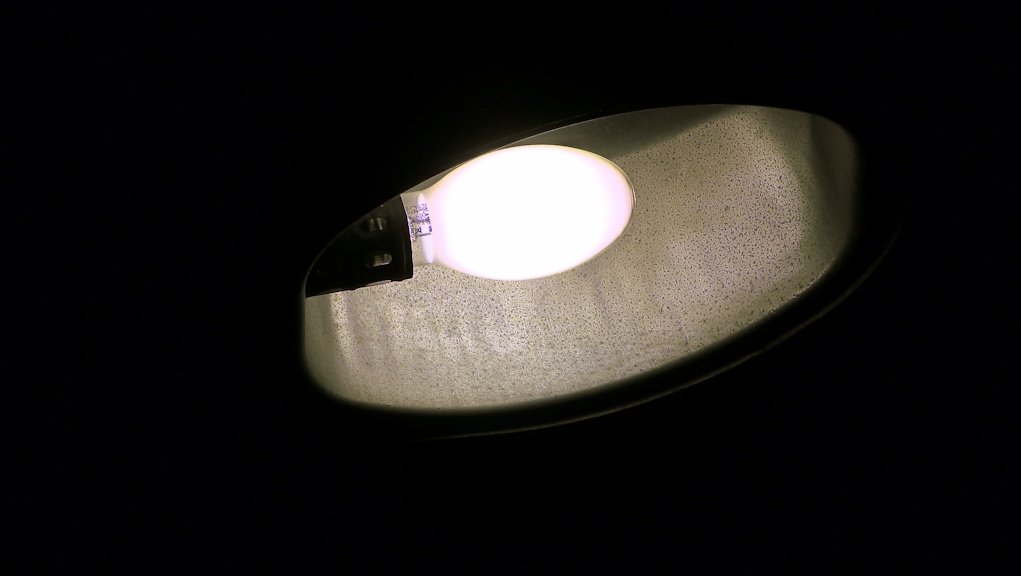

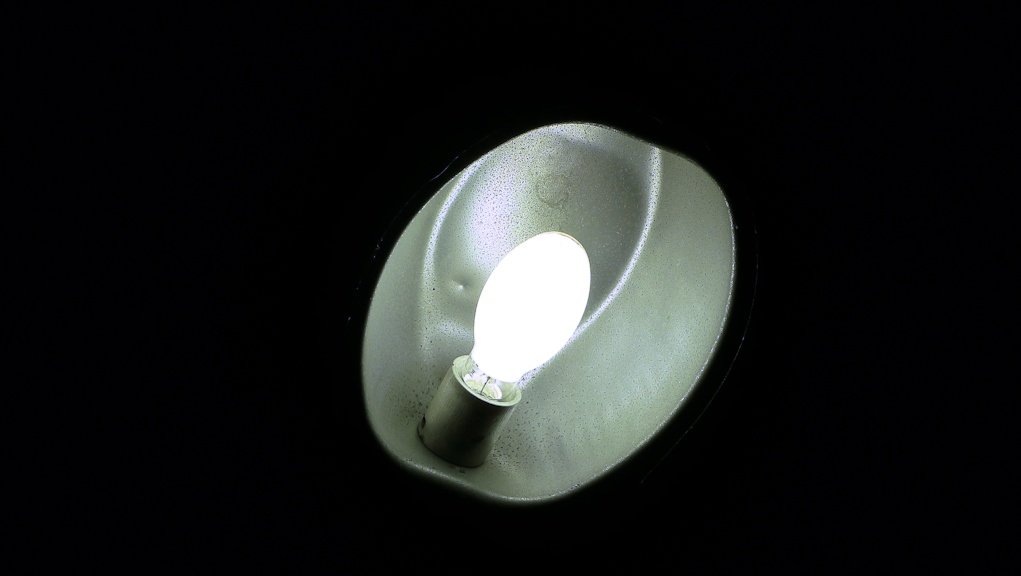

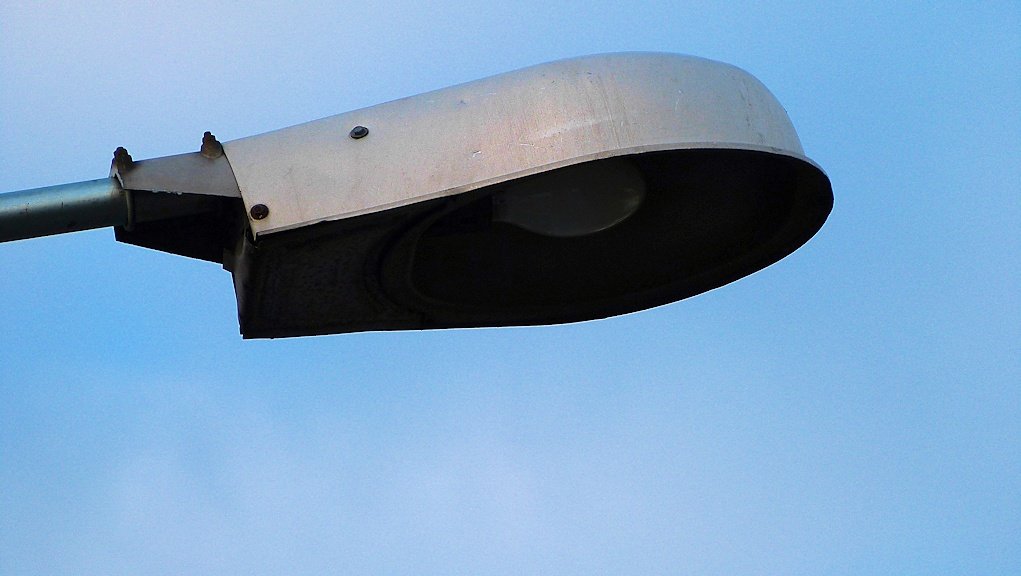

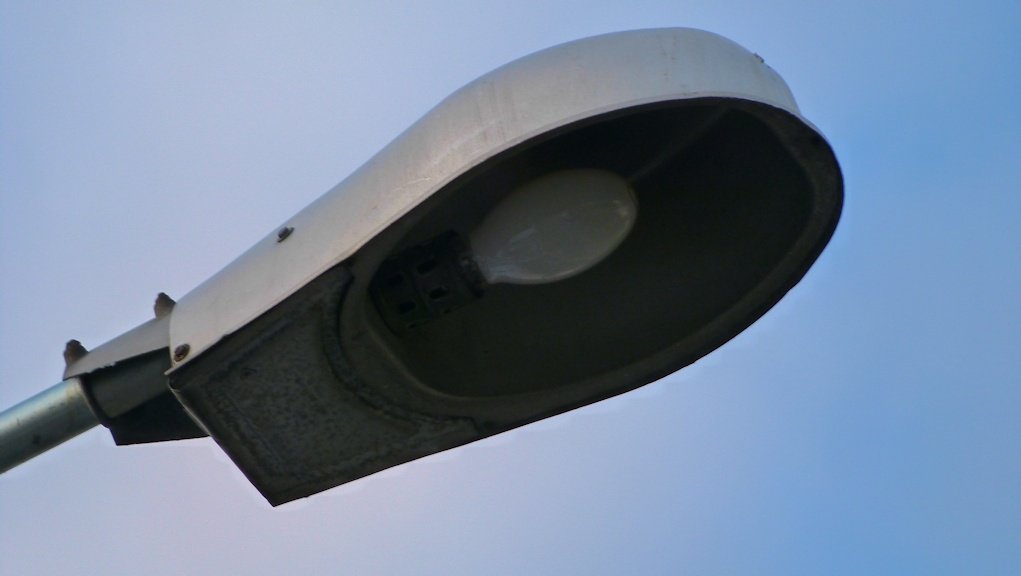

[Mesko] ORZ-7-2

[Watt]

Ale to jest betoniak WZ bez wysięgnika Na szczycie został kikut po dawnym wysięgniku

[famabud]

Ale to jest betoniak WZ bez wysięgnika Na szczycie został kikut po dawnym wysięgniku

To raczej coś a' la TOB trakcyjny, nie mniej TOB jest bardziej stożkowaty.

[lumix26]

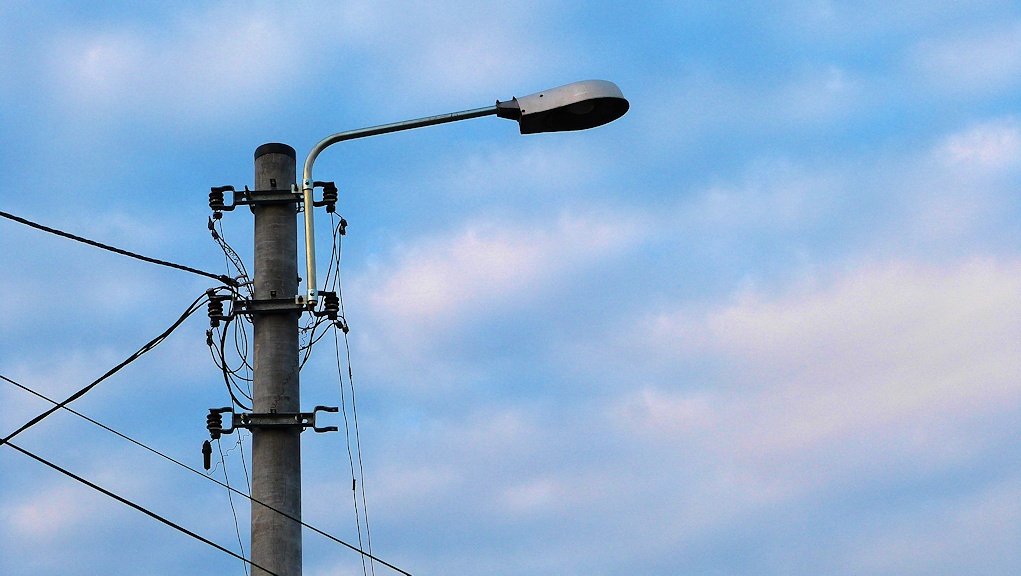

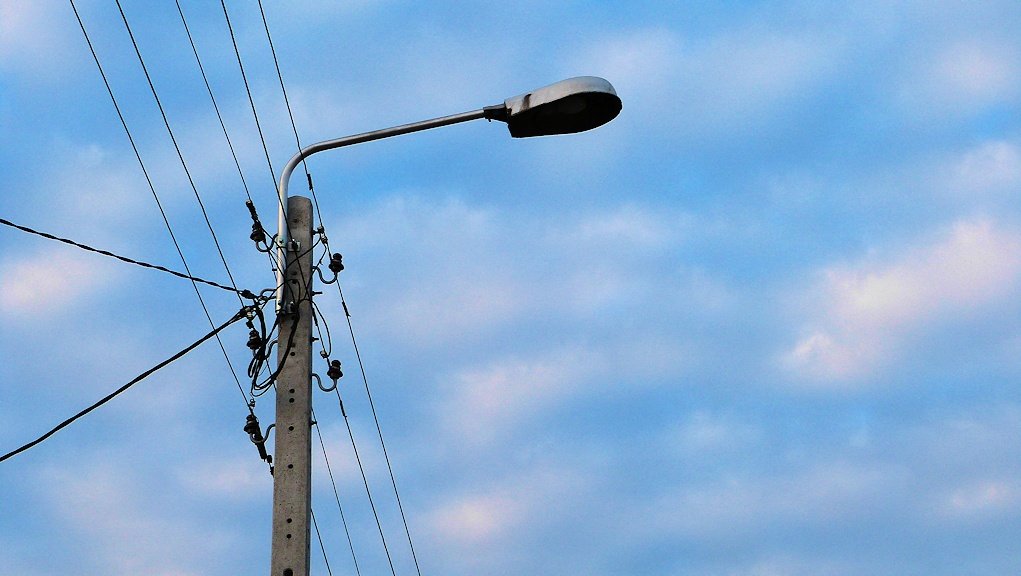

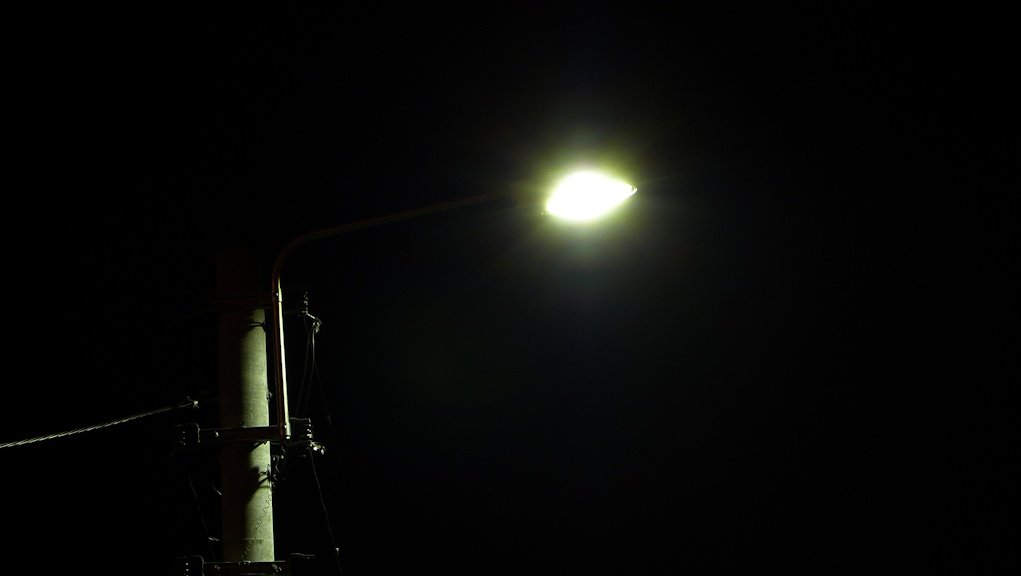

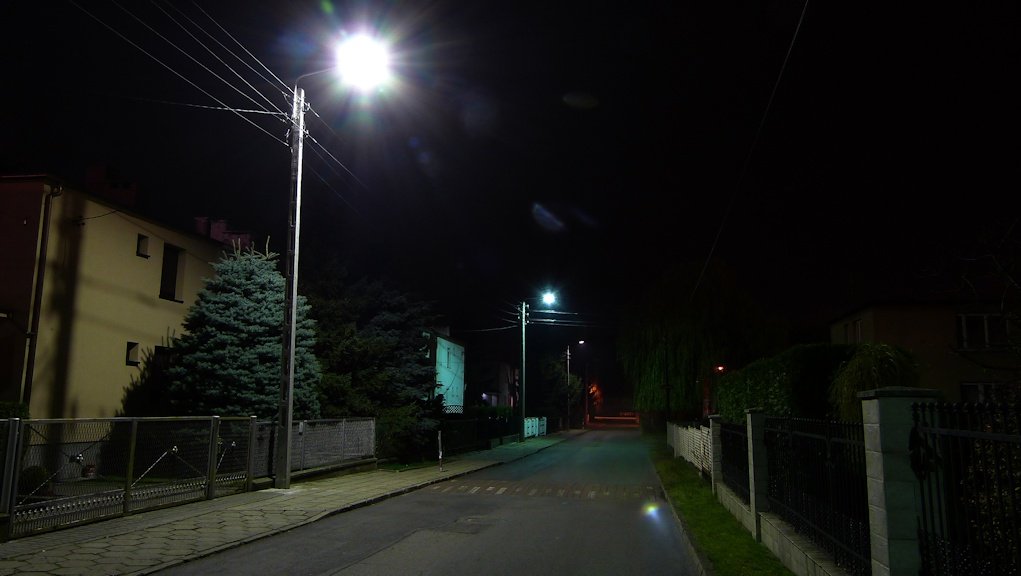

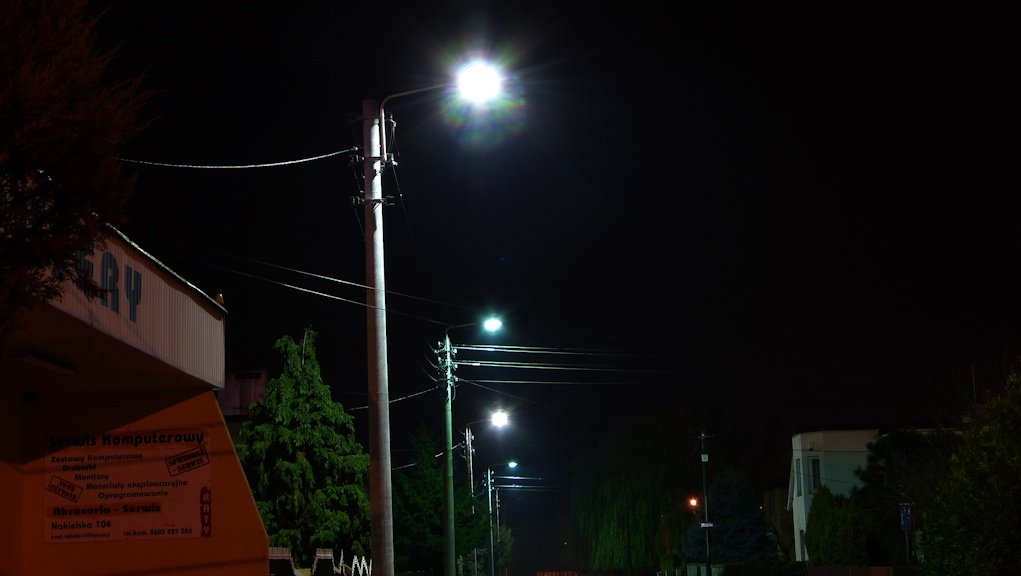

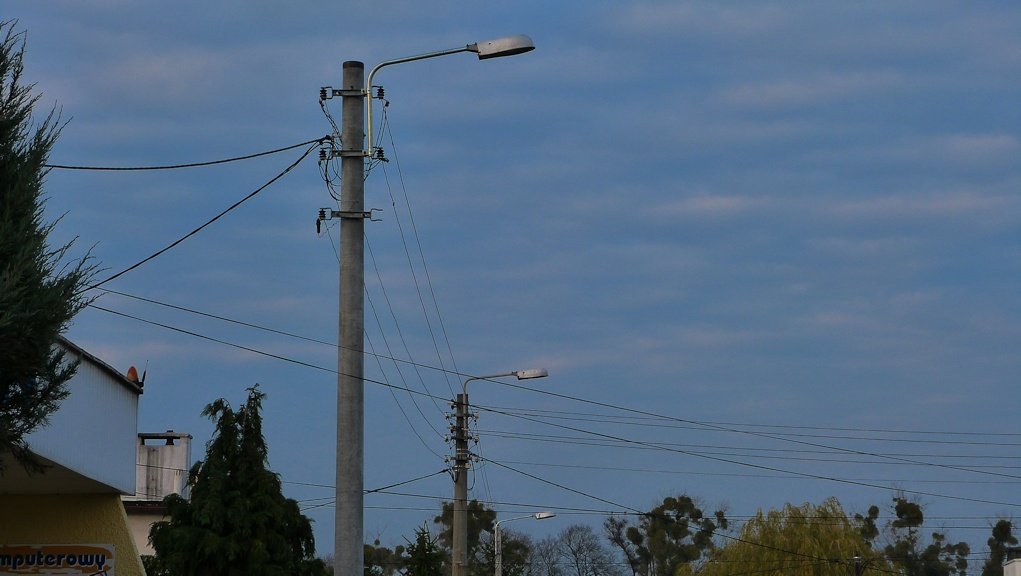

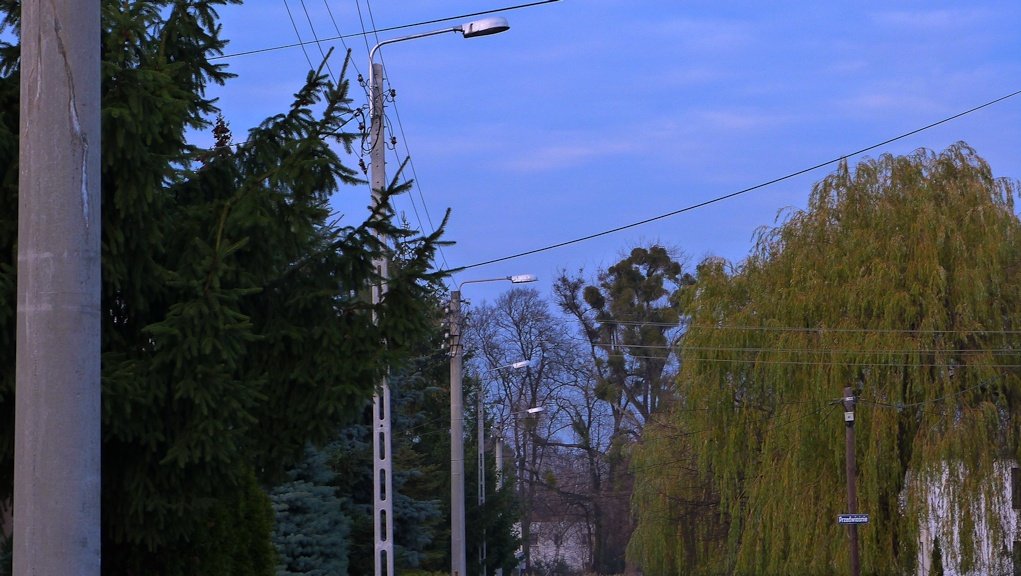

Bydgoszcz ul.Kościerska - foto listopad 2013

[Elektroservice]

Słup z poprzedniej strony to ciekawostka, ciekawe czy na dole ostała się wnęka, czy też nie.

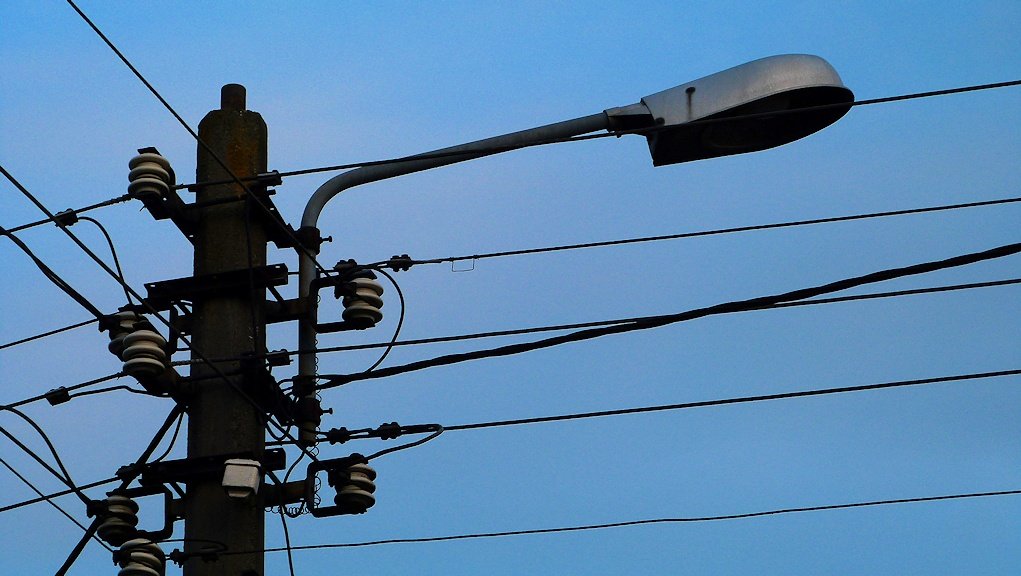

P.S. Na tym zdjęciu widać jak zaznaczano przewód PEN na lini napowietrznej

http://fotki.lighting-gallery.pl/images ... 78496.jpeg

[Whites86]

Słup z poprzedniej strony to ciekawostka, ciekawe czy na dole ostała się wnęka, czy też nie.

P.S. Na tym zdjęciu widać jak zaznaczano przewód PEN na lini napowietrznej

http://fotki.lighting-gallery.pl/images ... 78496.jpeg

cały czas się tak zaznacza

[Elektroservice]

Wiem, że takie znakowanie na linii napowietrznej nieizolowanej obowiązuje do dnia dzisiejszego, ale niezbyt często to widuje. Np linia przebiegająca obok mojego podwórka nie ma tych ramek oznaczających przewód PEN

[elektryk]

No nie zawsze jest zaznaczony przewód PEN tą ramką, chyba zależy czy linię od podstaw budował w PRL-u SOWI lub ELTOR lub też linię ze słupami drewnianymi i linkami stalowymi remontował sam ZE, który zazwyczaj szedł na łatwiznę. Gdy nie jest zaznaczone, to przewód neutralny jest najniżej położony, ale to może nas zmylić bo najczęściej najniżej umieszczone są przewody oświetleniowe. Tak więc przewody oświetleniowe są wykonane przekrojem 25 mm2 a zero i przewody fazowe wykonane są jako grubsze 35, 50 lub 70 mm2, czasem przewód PEN bywa też grubszy od fazowych lub cieńszy (występuje w liniach z lat 60. - zupełnie nieuzasadnione)

Poza tym na tamtej fotce widoczny jest bardzo rzadko występujący słup bodajże typu ŻH, u mnie w okolicy jest jedna stacja na takich słupach

[Whites86]

No nie zawsze jest zaznaczony przewód PEN tą ramką, chyba zależy czy linię od podstaw budował w PRL-u SOWI lub ELTOR lub też linię ze słupami drewnianymi i linkami stalowymi remontował sam ZE, który zazwyczaj szedł na łatwiznę. Gdy nie jest zaznaczone, to przewód neutralny jest najniżej położony, ale to może nas zmylić bo najczęściej najniżej umieszczone są przewody oświetleniowe. Tak więc przewody oświetleniowe są wykonane przekrojem 25 mm2 a zero i przewody fazowe wykonane są jako grubsze 35, 50 lub 70 mm2, czasem przewód PEN bywa też grubszy od fazowych lub cieńszy (występuje w liniach z lat 60. - zupełnie nieuzasadnione)

Poza tym na tamtej fotce widoczny jest bardzo rzadko występujący słup bodajże typu ŻH, u mnie w okolicy jest jedna stacja na takich słupach

sugerując się tym że zero będzie najniżej umieszczone możesz niezłego babola odwalić u mnie na to nie ma żadnej reguły, zero(PEN) można spotkać na każdej wysokości, od najwyższego przewodu w układzie naprzemianległym po najniższy, - nie ma reguły, jedyną regułą jest układ eltorowski gdzie u góry wystepuje układ płaski 3 fazy na osobnej konstrukcji, i niżej przewód PEN na haku z izolatorem, w układzie plaskim 4-przewodowym tez jest loteria, zero potrafi być skrajnym przewodem, lub którymś ze środkowych

[Elektroservice]

Dlatego powinien być zawsze oznakowany przewód PEN własnie tą ramką z drutu.
A zwiększony przekrój PEN względem przewodów fazowych nie jest taki do końca nieuzasadniony

[elektryk]

Dlatego powinien być zawsze oznakowany przewód PEN własnie tą ramką z drutu.
A zwiększony przekrój PEN względem przewodów fazowych nie jest taki do końca nieuzasadniony

Chodziło mi o to że nieuzasadniony jest cieńszy przewód PEN od fazowych występujący w liniach z lat 60. W latach 80. tam gdzie budowali 35 mm2 to często zero robili jako 50 mm2, a później już wszystkie linie budowali 70 mm2.

Ten układ Eltorowski rzeczywiście jest chyba najbardziej trafioną konstrukcją, duże odległości między przewodami, częściowo eliminujące zwarcia. U mnie ten układ występuje najczęściej na terenach o zabudowie rozproszonej i dużej odległości słupów od siebie nawet 60-70 m.
