Na fotografiach nie robi to takiego wrażenia, musiałbyś podstawić coś dla porównania. Żeby było widać, że taka pozornie niepozorna GU81 ma wymiary porównywalne z... litrowym słoikiem.

[amisiek]

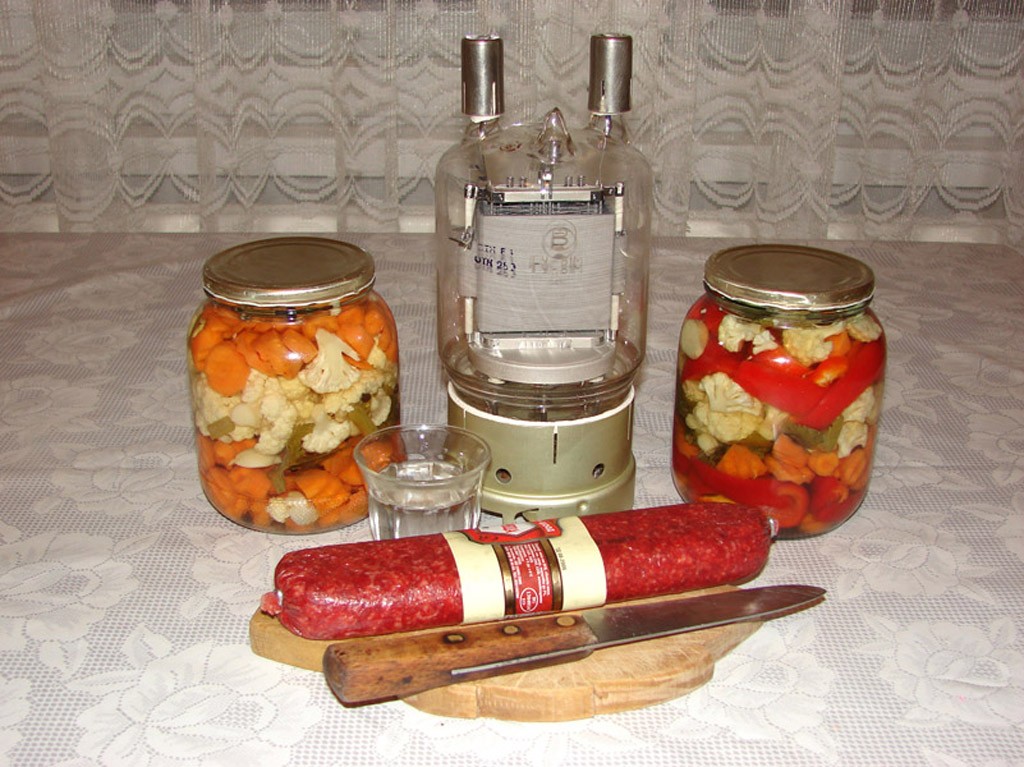

Proszę uprzejmie. To naprawdę duża lampa jest:

(fotka z rosyjskiego forum miłośników audio większej mocy).

To jest lampa, która wytrzyma wszystko - jej normalny stan pracy to wiśniowy kolor anody. Nadal ta lampa jest tania, także chłopaki ją żyłują ile się tylko da. Na górne pasma się tak sobie nadaje, ale na 1,8-3,5-7 i 14 kilowat wychodzi bez problemu.
Przy takiej mocy odstęp między płytkami pierwszego kondensatora musi być większy niż 2-3mm, bo inaczej iskrzy na potęgę.

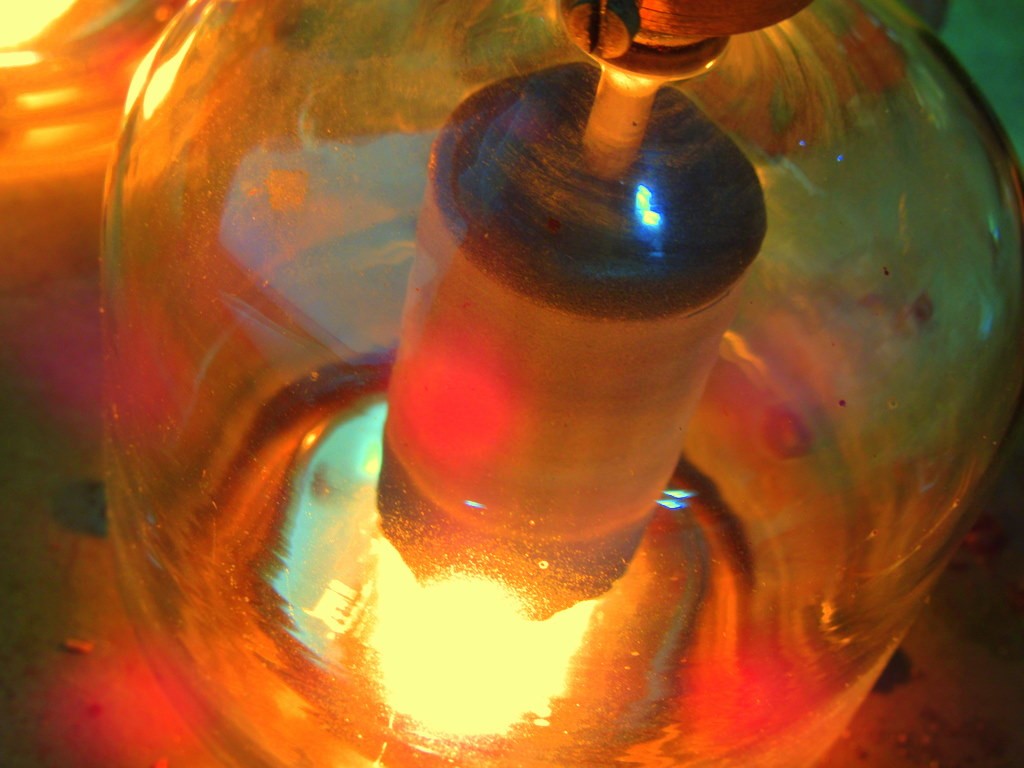

Gdy będę uruchamiał, wstawię fotki, bo żarząca się GU81 też miło wygląda. Zresztą już koledzy zainteresowani budową cewki Tesli odpalali taką lampę.

[elek]

GU81 to zacna lampka muszę sobie jeszcze kilka sztuk sprawić kiedy bo do zastosowań takich jak np VTTC jest idealna.

[amisiek]

GU81M jest jeszcze lepsza
Ta lampa wszystko przyjmie.
Masz podstawkę? Czy przy okazji spytać się znajomych, bo dziś kilowatowy wzmacniacz na niższe pasma chłopaki robią na tranzystorach albo GU43B.

[elek]

Podstawka by się przydała jak nic jak na razie to przy zabawie lutowałem przewody do wyprowadzeń, jak były podstawki na allegro to albo drogie albo kasy nie było.

[amisiek]

Spytam się przy okazji.

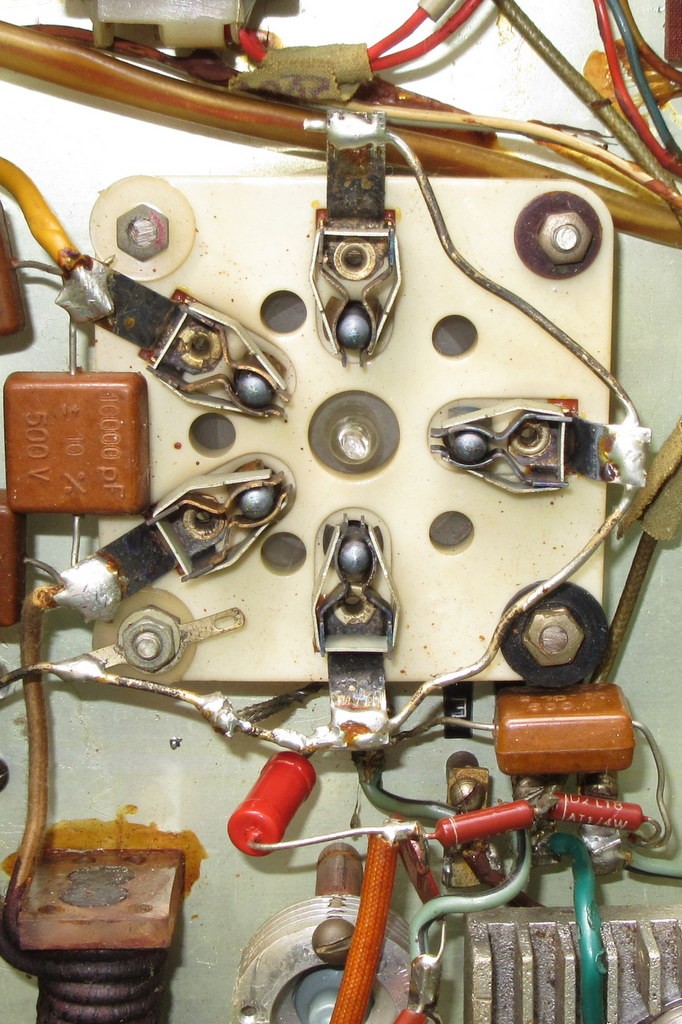

Podstawki pod SRSy (i QB4/1100) wyglądają tak

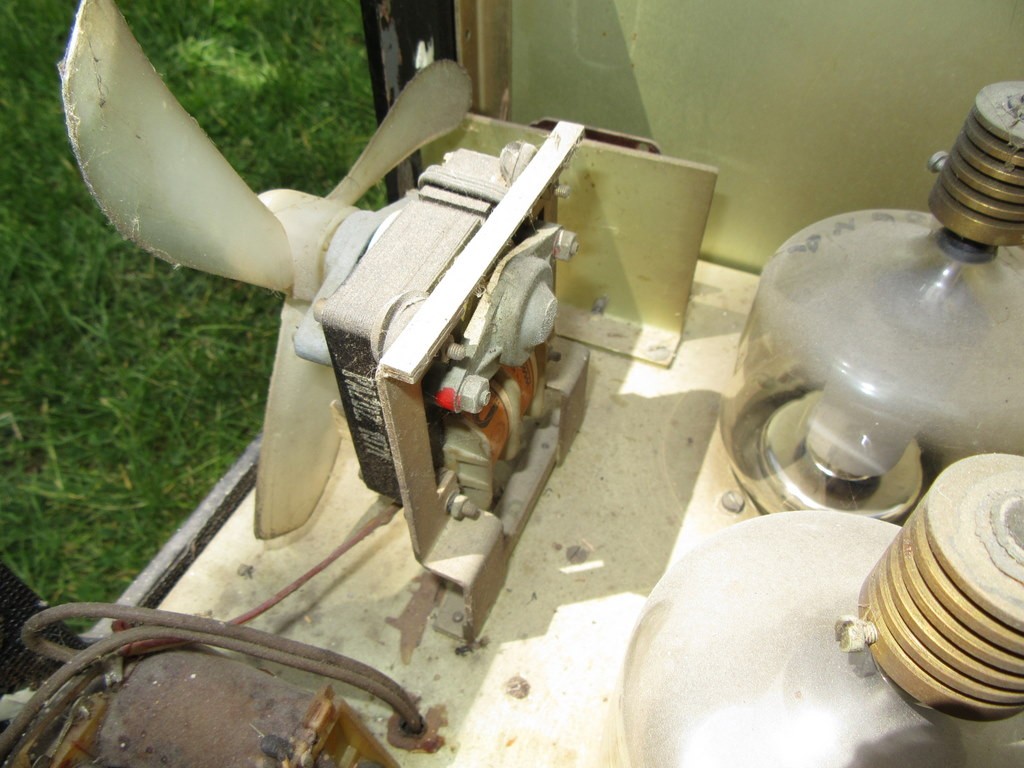

Lampy szklane tej serii mają wielką przewagę nad nowszymi ceramicznymi - nie wymagają potężnego chłodzenia. Wystarczy poczciwy "zefir". Tutaj jeszcze przed konserwacją.

Tymczasem ceramiczne muszą mieć konkretny dmuch, który trzeba podtrzymać nawet po wyłączeniu przez kilka minut.

A szklane są naprawdę fajne...


"Zefir" dmucha, lampy pracują od razu cieplej się robi (na duszy też).

[daylight]

Nie musi być, że zaraz Zefir. Fabrycznie też stosowano (np w zasilaczach) typowo gramofonowy silnik o zwartej fazie rozruchowej i podobne śmigło, czasem metalowe. Później w tej roli występował nowszy typ silnika, o charakterystycznie wywiniętym, wyłażącym na wierzch uzwojeniu.
A poczciwy Zefirek... cóż... ma swój niezaprzeczalny urok, ale zwykle robi więcej hałasu niż ochłody.

[litak1]

Bardzo fajne lampeczki zwłaszcza gdy bije od nich prom. IR przy czerwonawym kolorze anody. Masz rację ceramiki nie mają już tej duszy co szklane, a zbudować coś na nich, ... pierwsze o czym trzeba myśleć to chłodzenie, w szklaczkach- niekoniecznie. Sam mam dwie GU jedna nówka w wersji M i druga to już polska lekko używana z kondensatorkami( bez M). Obie świetnie działają w aplikacji HF VTTC. Kupiłem kiedyś jeszcze większą dostępną swego czasu na all... u użytkownika Carioca tetrodę thomsona th 4t4100 . To dopiero był słój . niestety została odesłana z powodu uszkodzenia żarnika i przekrzywienia anody (być może w transporcie lub nawet wcześniej, gdyż nie weryfikowali sprawności) Wielka mi jej szkoda była ale cóż. Świetne te nadajniki/ wzmacniacze zawsze podobały mi się obwody wysokiej częstotliwości

[amisiek]

Czasami tak bywa, że się zepsuje w transporcie. Sporo lamp wyładowczych szlag trafił (mi zniszczyli HQI-E 400/D a tak chciałem tę lampę mieć wtedy), niestety elektronowe są równie wrażliwe. Zniszczyło mi GU81M oraz czwórkę GU50.

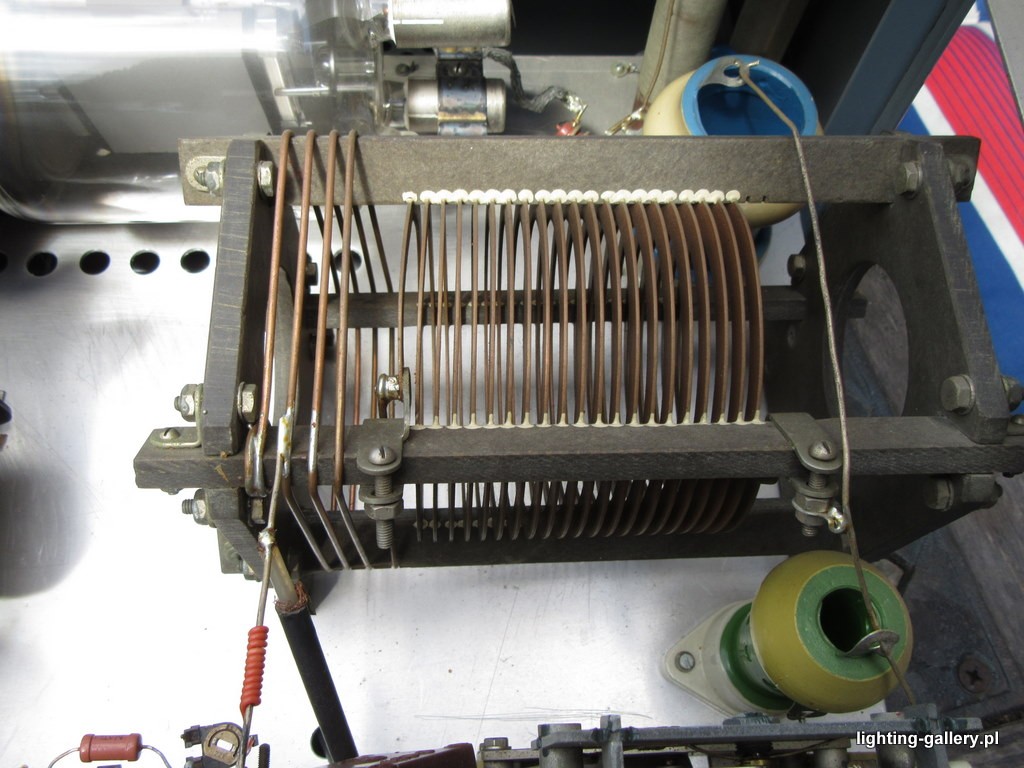

Oto obwód stopnia mocy na pasmo 160m (1.8-2MHz):


Od góry - dławik anodowy nawinięty licą, niebieski kondensator separuje składową stałą, cewka powietrzna na widocznym karkasie, żółtozielony kondensator dostarcza niemal całej pojemności pi filtru po stronie lampy (wysokie napięcie w.cz.).

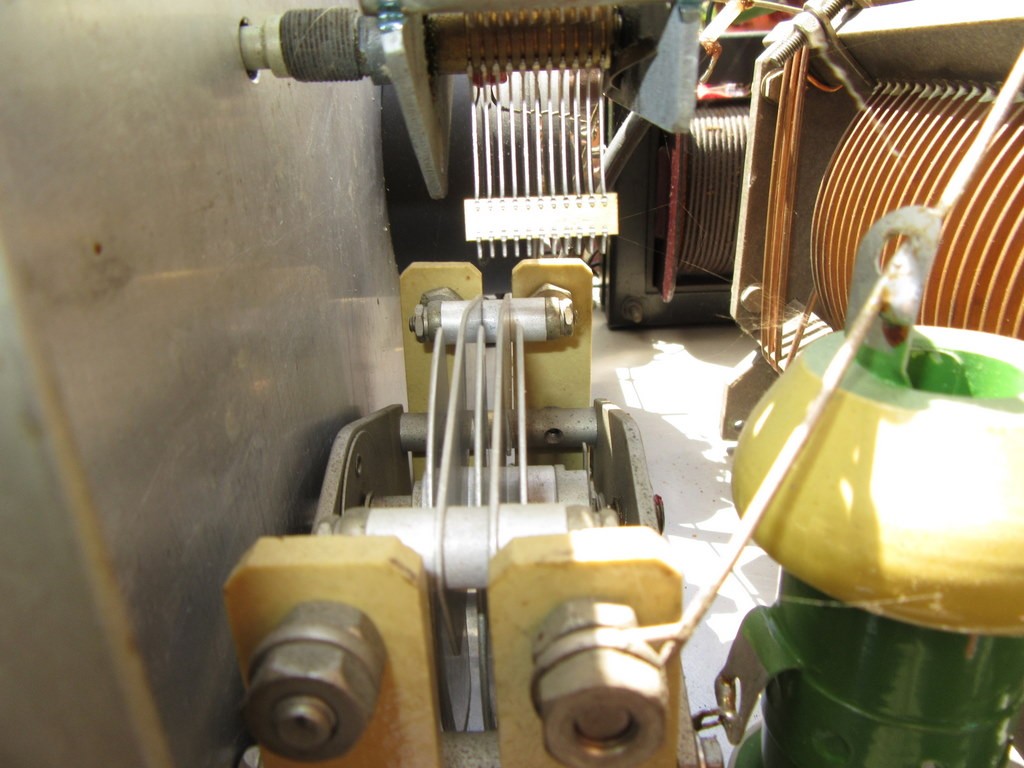

Na anodzie lampy dodatkowo dławik antyparazytowy

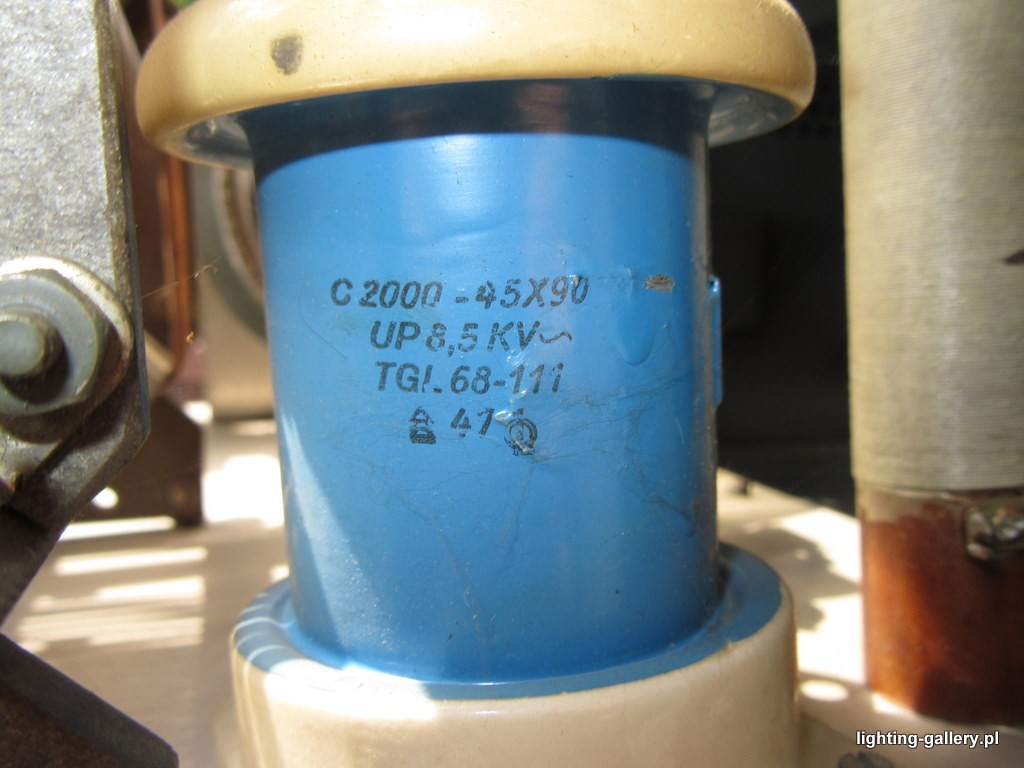

Kondensator separacji składowej stałej

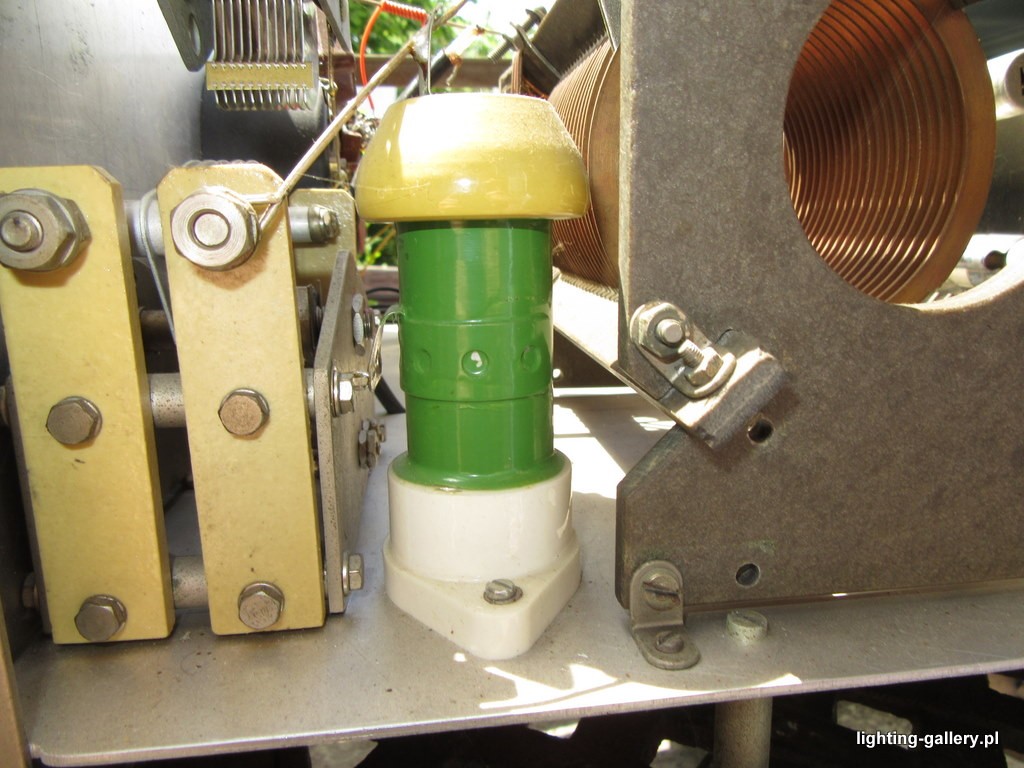

Pojemność pi filtru po stronie lampy.


Tak przy okazji - nie wiem czy wiesz, że lampy ceramiczne również świecą, ale zupełnie inaczej niż szklane. Otóż ceramika w lampach takich jak GS35B czy Q1/P bombardowana elektronami słabiutko świeci na niebiesko (GS35B) lub zielonkawo (Q1P).

Oto taki przykład - GS35B wysterowana prawie na max, nocą.


tutaj duet takich lamp. Polska Q1/P (w odróżnieniu od radzieckiej GU43B która jest szklana) świeci pomiędzy poniższym niebieskim a zielonym. Przynajmniej te sztuki, które ja widziałem. Oczywiście trzeba ją wysterować prawie na full, wtedy świeci całkiem fajnie.

fotki W4ZT

[elek]

Taka tam zabawa w wizualizacje gradientów współczynnika załamania światła
