Lampka
A ok. Na początku myślałem, że ten trzonek z napisami pochodzi od innej lampki, a tu się okazuje, że Bartek robi sam napisy
To teraz produkcja seryjna.
A może by zrobić coś takiego, tyle że montując więcej niż 1 rurkę wyładowczą? Coś jak w tych nowoczesnych kompaktach? Tyle, że u góry dać "talerzyk", który by zasłaniał podłączenia świetlówki?

[Lampka]

przewody są jedynie owinięte wokół pinów świetlówki ?

Są lutowane, żeby nie odpadły przy ewentualnych drganiach i nie zaśniedziały (choć i tak świetlówka jest nieruchoma w tej rurce).

Kombinowanie na siłę z dwiema rurkami nie ma tutaj większego sensu - musiałaby być szersza rurka zewnętrzna, która w dodatku nie mieściłaby się w trzonku.

[jacekk]

A tu inne DIY tez elektryczne, chociaz nie oświetleniowe.

Kiedyś pokazałem tu chyba piaskarkę, teraz nadeszła pora na zasilacz do tej piaskarki. Wcześniej używałem 2 połączonych razem zwykłych kompresorów jeden 2kW drugi 3kW zasilanych z 1 fazy, o wydajnościach realnych zmierzonych 80L/min i 210Lmin. Jakoś to działało ale o komforcie nie było mowy.

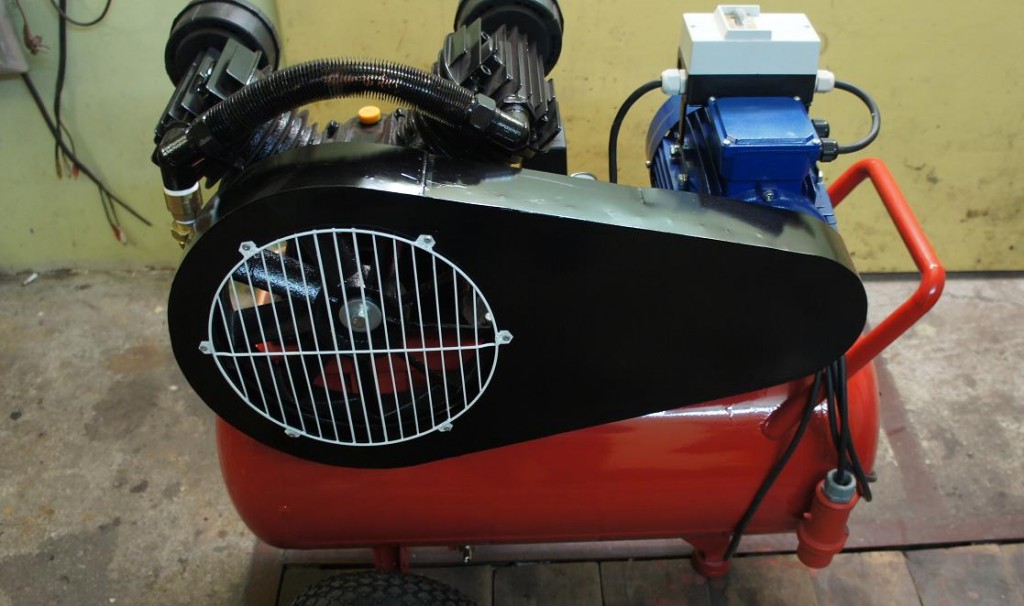

Więc powstało to.

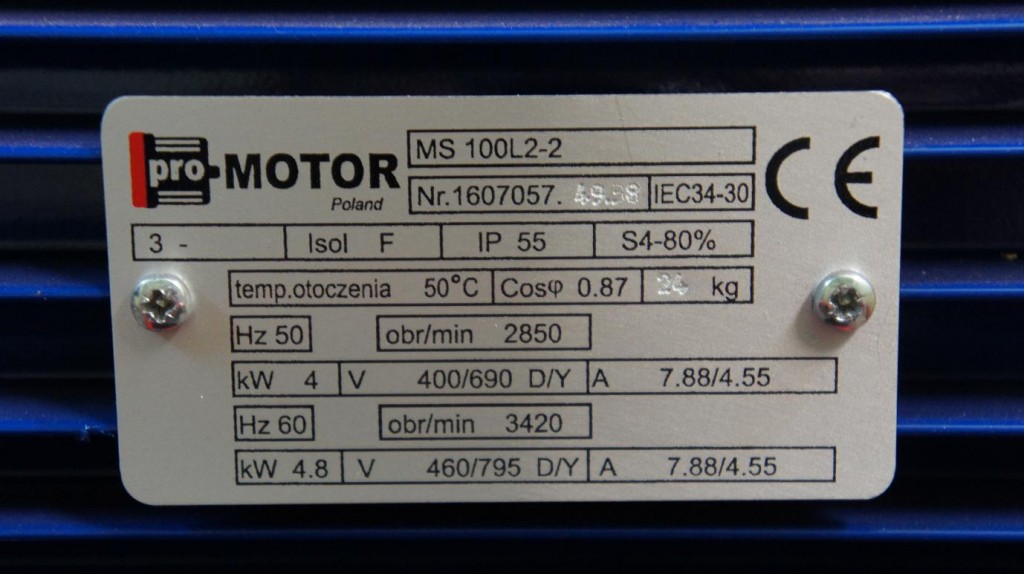

Silnik 4kW więc jednak pradu mniej niż 5kW. Oczywiście nówka sztuka.

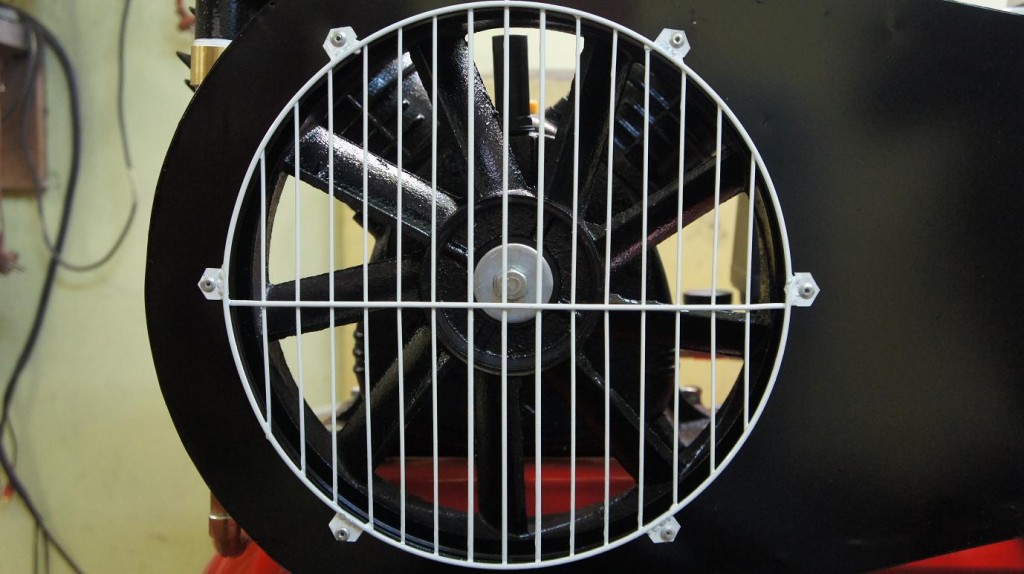

Przód, dopiero niedawno znalazłem dawcę na osłone otworu wentylatora. Osłona spawana z blachy 0,8mm wzmocniona profilem kwadratowym 15x15mm.

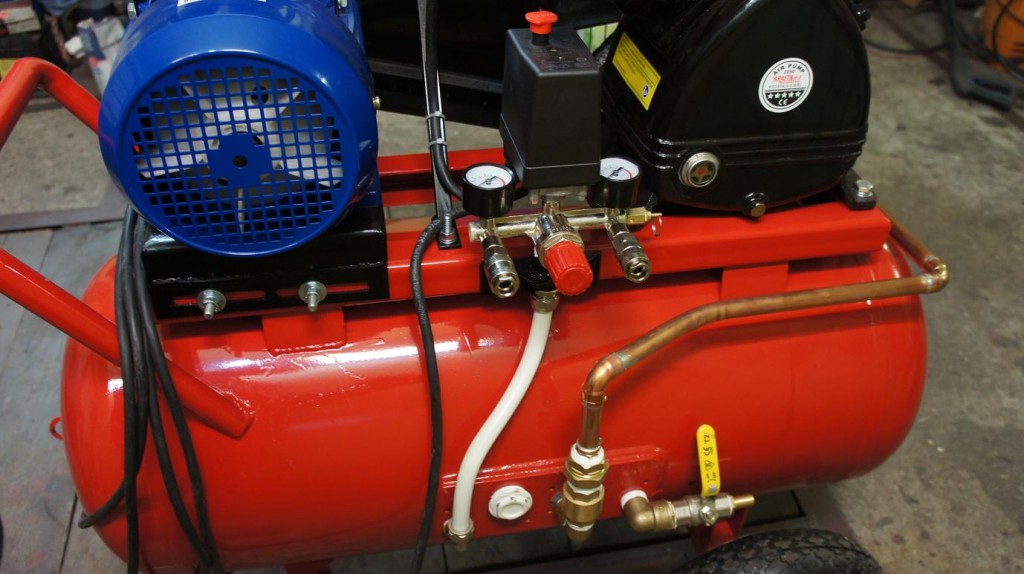

Brakuje porządnego zaworu bezpieczeństwa, ale miejsce jest tam gdzie widać korek stalowy 1" Zaworek jest w tej śmiesznej listwie z szybkozłączkami ale to chińska tandeta. Szybkozłączki są tu tylko opcją dodatkową przy okazji mocowania presostatu (NE-MA)

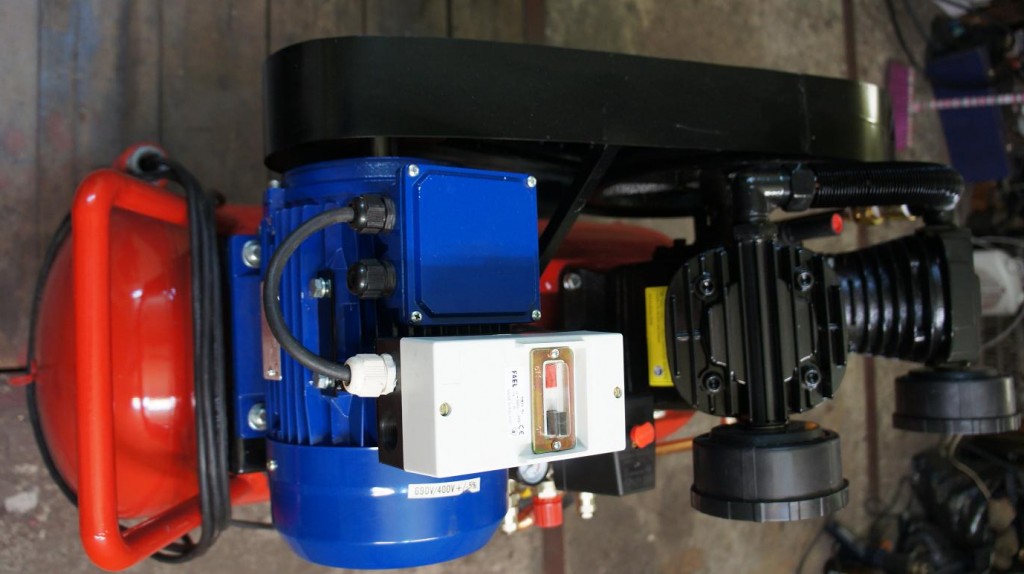

Wyłącznik przeciążeniowy, oczywiście musi też być. Służy też jako główny wyłącznik zasilania.

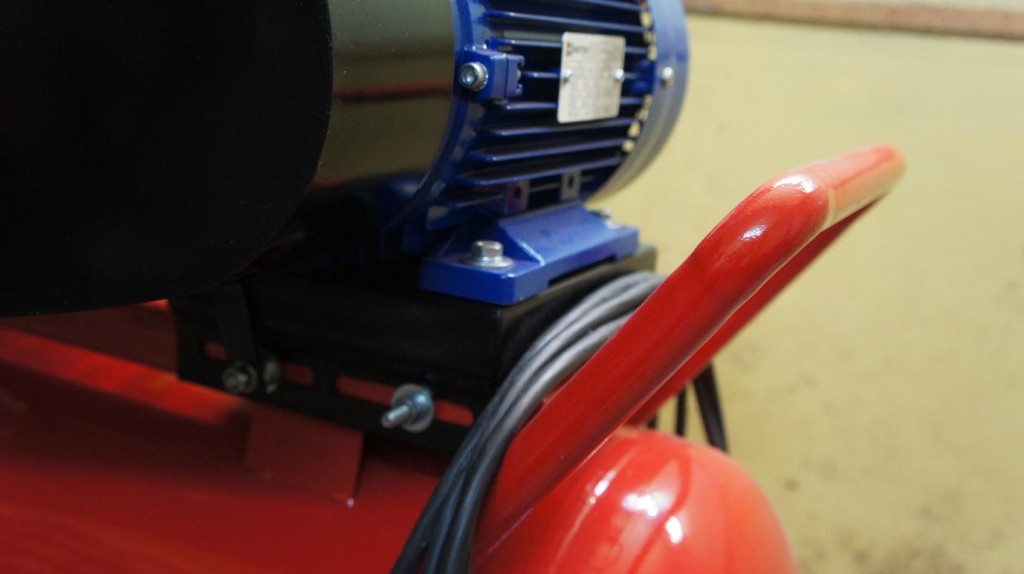

Regulacja napięcia paska to osobne sanki na których zamocowany jest silnik. Działa...

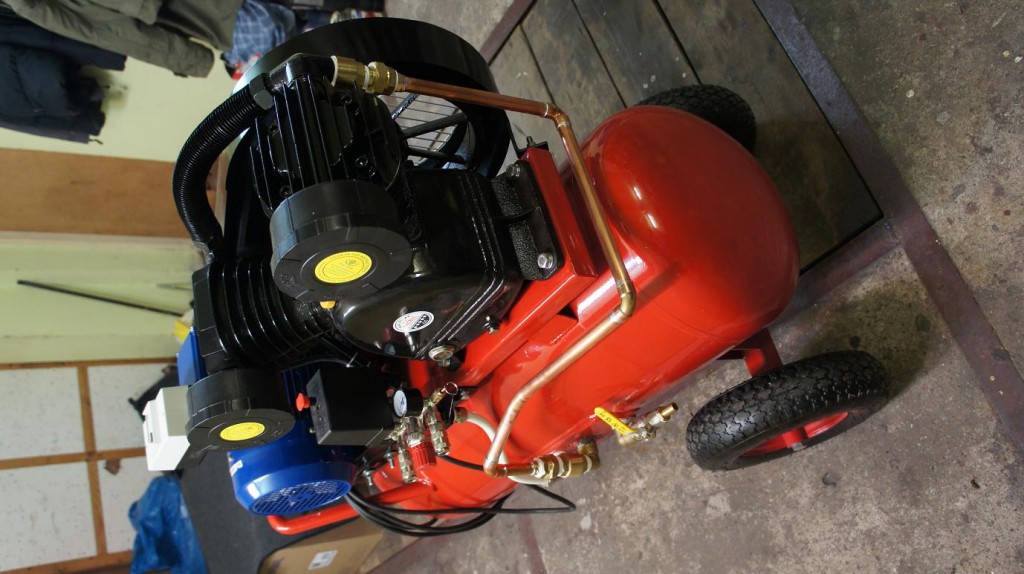

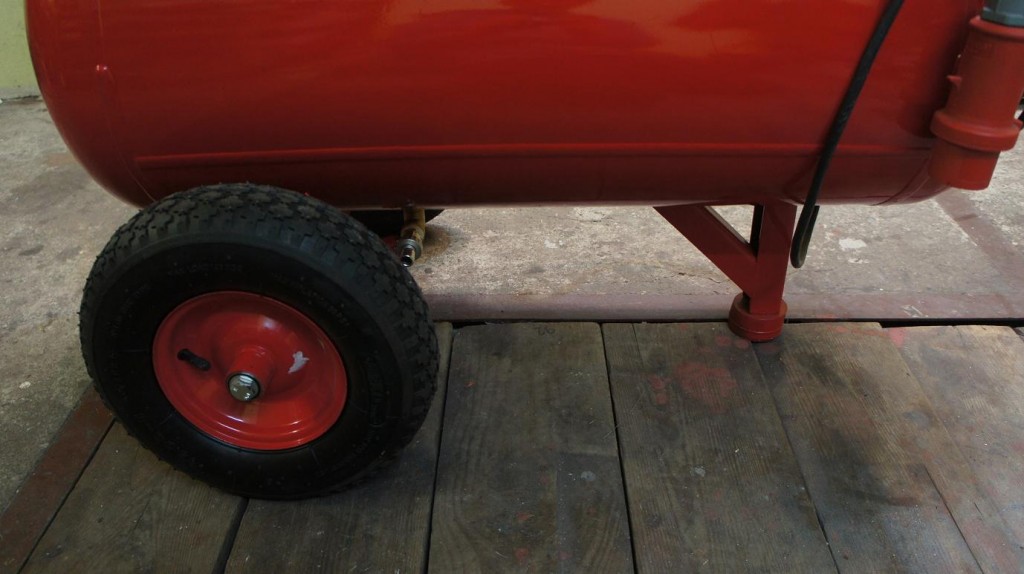

Koła taczkowe + miękka poduszka zawieszenia silnika jako stopka = brak wibracji na posadzce. Widać i zaworek do spuszczania skroplin.



Ogólnie wyszło z pomiarów że sprężarka ma wydajność ~600L/min. Silnik 4kW, sprężarka 2 cylindrowa średnice cylindrów 90mm, presostat ustawiony na ciśnienie załączania 5,5 Atm wyłączania 8 Atm. Przy tym udało się zachować jakieś ogólnie nie za duże wymiary co ma sens jeśli stoi w garażu, przy butli LPG 85L, masa około 100kg, koszt około 1600zł.

[litak1]

Piękna robota
Też budowałem wysokowydajny kompresor, ale nie był aż tak wypieszczony.
Do tak dużej sprężarki warto dodać chłodnicę powietrza sprężonego zakończoną odstojnikiem skroplin, (ocziwiście też nie mam i kiedyś nazbierało mi się aż pół zbiornika wody . Poza tym wyjście HP z cylindrów może się rozgrzewać do bardzo wysokiej temperatury i jeśli tą miedź lutowałeś lutem miękkim, to może Ci nagle puścić z wielkim hukiem podczas sprężania

[jacekk]

jeśli tą miedź lutowałeś lutem miękkim, to może Ci nagle puścić z wielkim hukiem podczas sprężania

Też miałem obawy przed tym, uruchomiłem więc sprężarke i tak ustawiłem zawór wylotowy ze zbiornika że ciśnienie utrzymywało się ciągle na około 6 atm, po 20 minutach pracy temperatura zaraz za śrubunkiem na wylocie głowicy osiągnęła 120 stopni. Czyli taka w sumie graniczna wartość. Jeśli pusci to zmienię wszystkie poiłączenia lutowane na skręcane. I pewnie bym tak zrobił od razu ale strasznie ciezko dostać w mojej okolicy złączki i kolanka powyżej 15mm (tu rurka ma 18mm) dpiero dziś w Lublinie udało mi się znaleźć odpowiednie komponenty.

Do tak dużej sprężarki warto dodać chłodnicę powietrza sprężonego zakończoną odstojnikiem skroplin

Poluję na taką, ponoć w starszych samochodach były dobre chłodnice oleju wykonane z rurki stalowej około 20mm średnicy. Kwestia tylko znalexienia takiej chłodnicy w dobrym stanie.

[KaszeL]

Pełna profeska. Gratulacje

[slaweklampy]

Cylindry sprężarki mają użebrowanie żeliwne, czy aluminiowe?

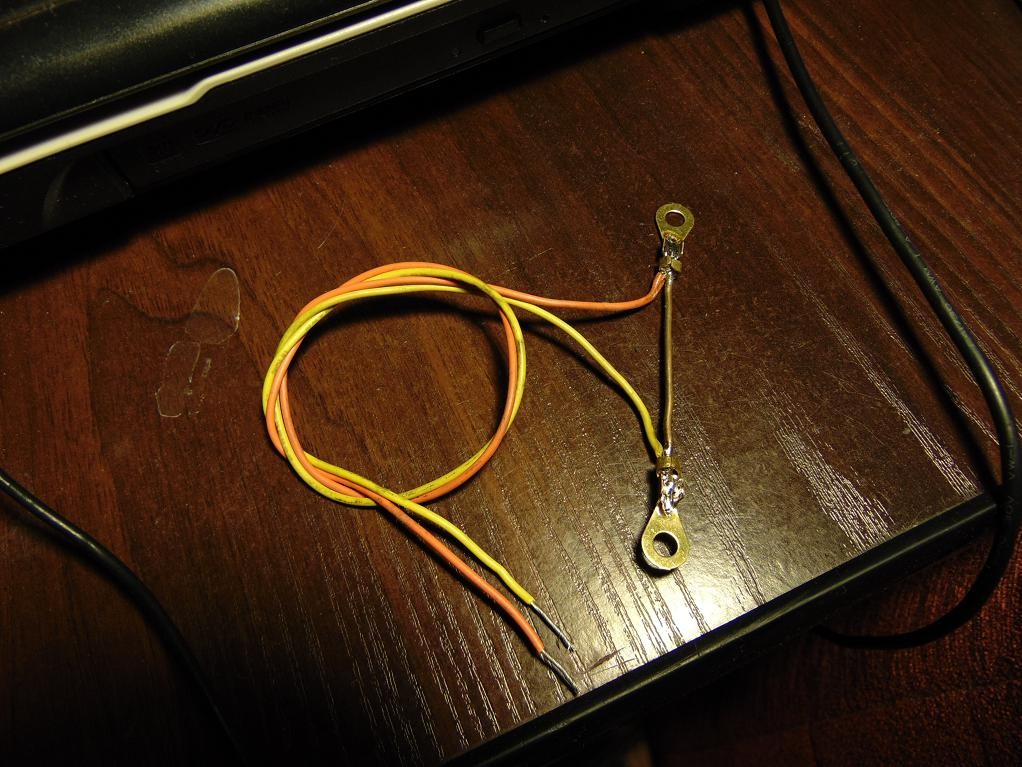

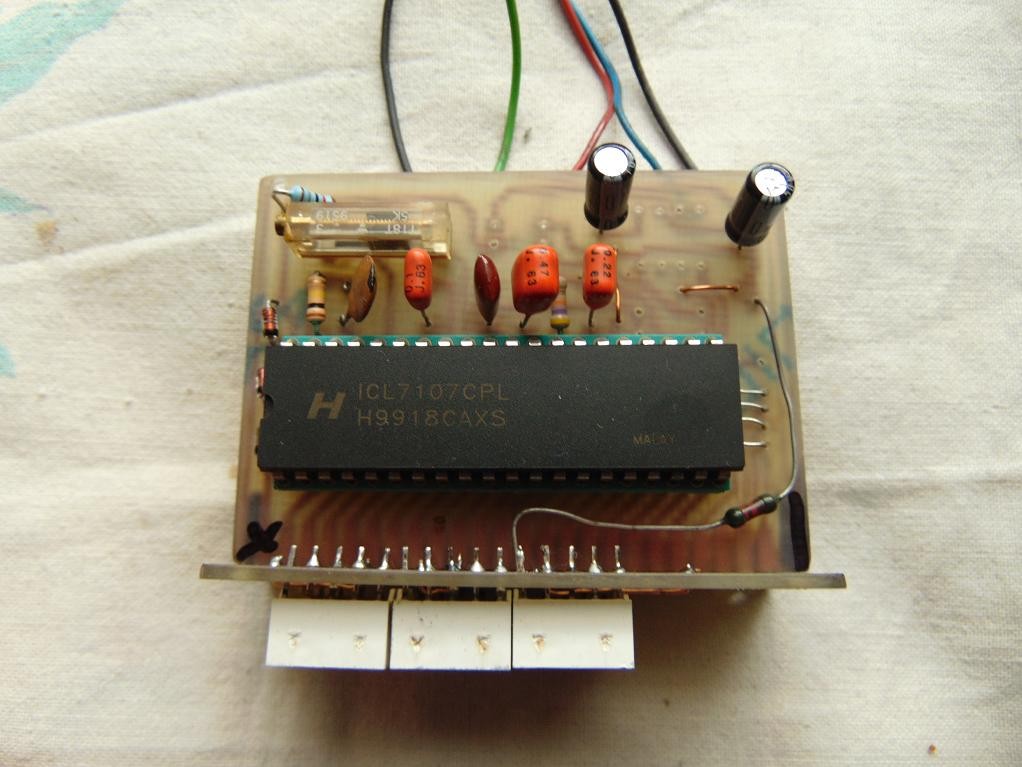

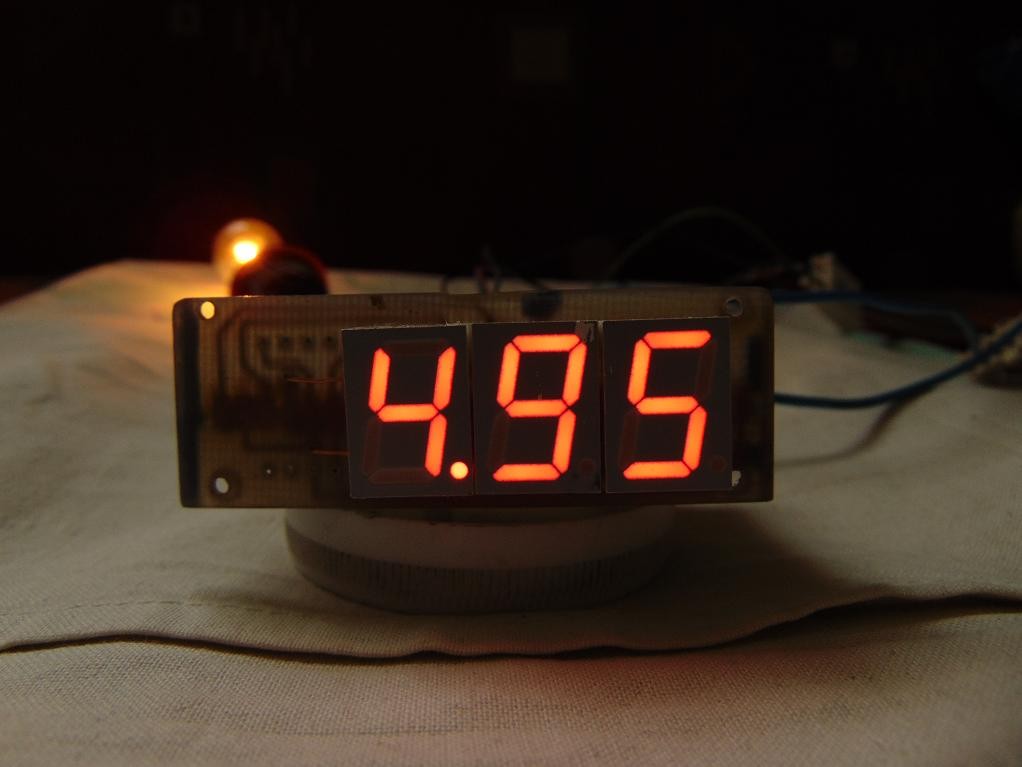

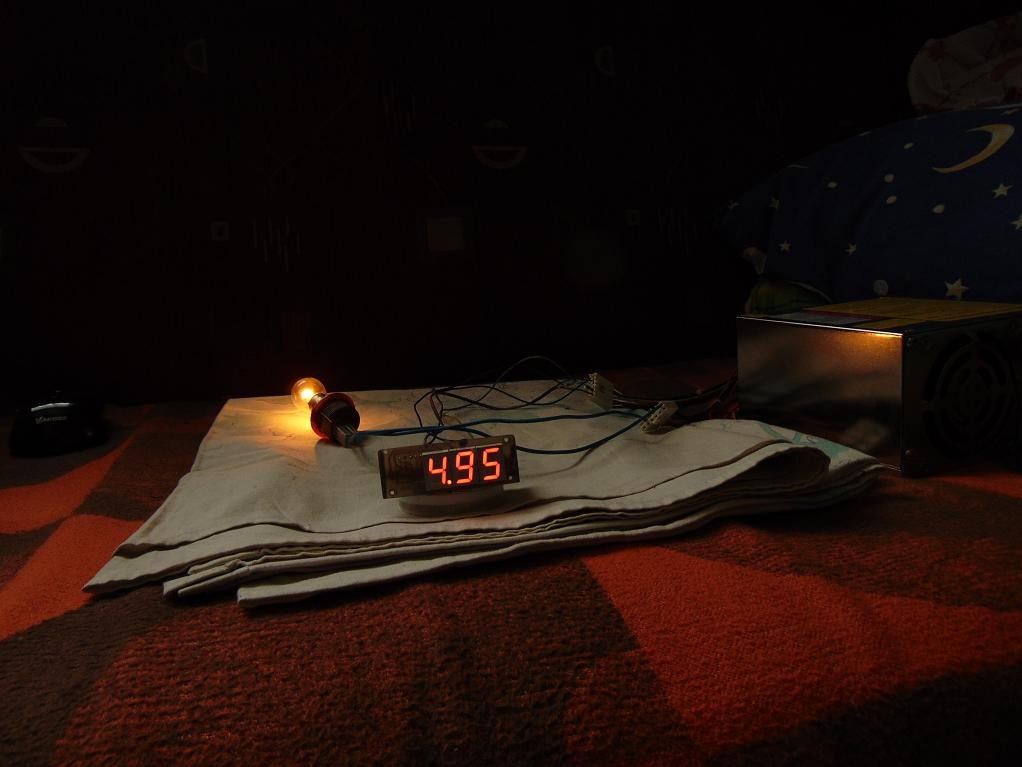

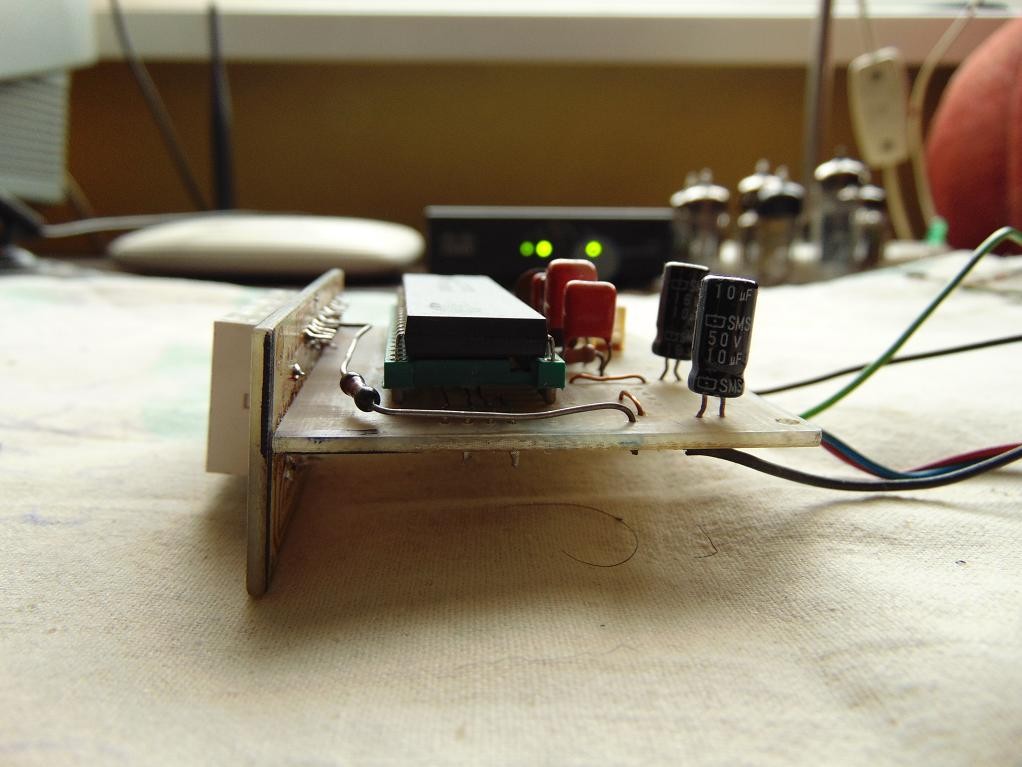

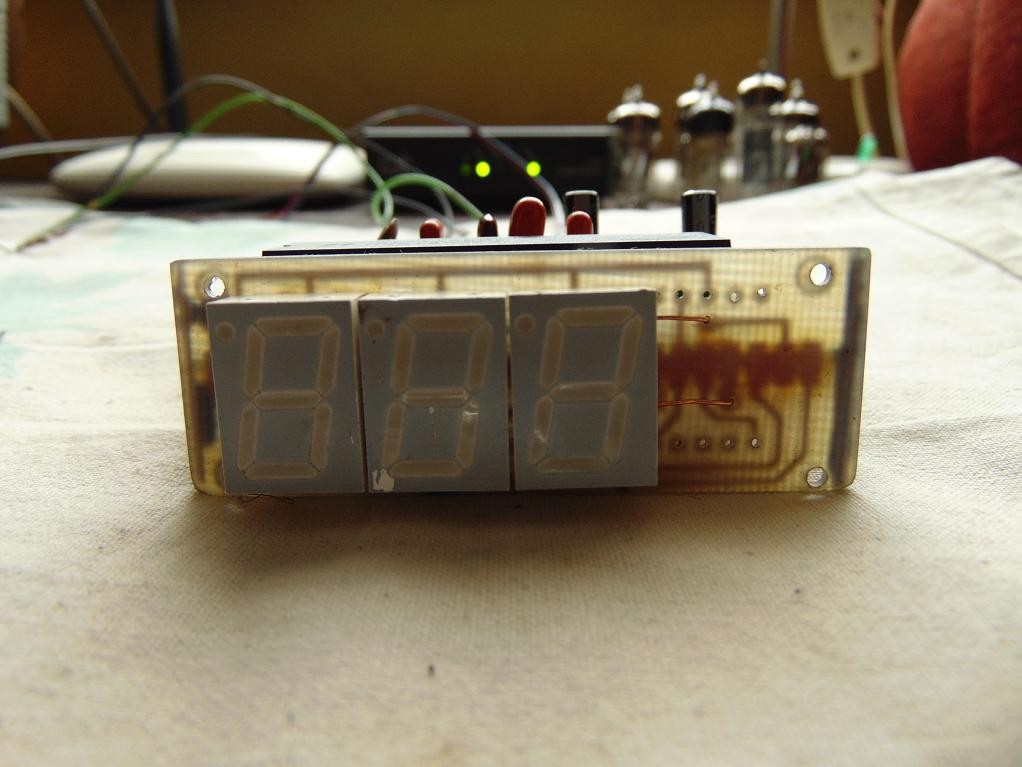

Takie tam zrobione z nudów. Docelowo ma być jako amperomierz w prostowniku do ładowania akumulatorów, mam nawet do tego bocznik zrobiony ze złomu. Układ scalony ICL7107 pochodzi ze sterownika kotła węglowego.

[wyolon]

/

[MRP200]

To jeszcze pokaż stronę druku płytek. Ocenię jakość wykonania, tym bardziej że trochę się na tym znam, bo osobiście sporo płytek wytrawiłem.
