Stare telewizory

[cieszyn]

Ja też mam 5102-TE.Wtedy diody uchodziły za nowoczesność więc 5102-TE był bardziej modny

No - a te sensory dotykowe - to była rewelacja!
Sam je potem robiłem żeby zobaczyć jak to działa, jak sterować ich czułością itd.


A mogę prosić fotkę z lewej strony tego sprzętu ?

[lampa123]

Jeden przycisk dotykowy, to 2 tranzystory spięte w tablicę Darlingtona? Ja tak kiedyś dla próby sterowałem diodą led jednym palcem.

[cieszyn]

Jeden przycisk dotykowy, to 2 tranzystory spięte w tablicę Darlingtona? Ja tak kiedyś dla próby sterowałem diodą led jednym palcem.

Darlington to połączone jakby szeregowo 2 tranzki w celu zwiększenia wzmocnienia - jak się nie mylę, wówczas współczynniki beta się mnożyło ?

Dotyk palca dawał mały impuls, więc żeby go skutecznie wzmocnić, stosowano m.in. wzmacniacz w układzie Darlingtona

Z określeniem tranzystor Darlingtona,
albo krócej (i nieprecyzyjnie) Darlington
lub darlington, na pewno się już spotka−
łeś. Może uważasz, że ten "darlington" to
rodzaj tranzystora o bardzo dużym
wzmocnieniu. Sugeruje to wiele dzisiej−
szych katalogów. Tymczasem gość o na−
zwisku Darlington nie wynalazł nowego
typu tranzystora, tylko wykombinował
genialnie prosty układ. Połączył mianowi−
cie dwa tranzystory. Uzyskał element,
który zachowuje się jak zwykły tranzy−
stor, ale ma bardzo duże wzmocnienie
prądowe. Typowy układ Darlingtona
w wersjach NPN i PNP zobaczysz na ry−
sunku 7.
Zauważ, że ten twór zachowuje się tak
jak zwykły tranzystor. Znaczącą różnicą
jest tylko większe napięcie UBE wymaga−
ne do jego otwarcia (dwukrotnie większe
niż w zwykłym tranzystorze). Co bardzo
ważne, wynalazek ten ma bardzo duże
wzmocnienie prądowe: β = β1 * β2.
Sprawdź − już przy wzmocnieniu każdego
z tranzystorów równym 50, wypadkowe
wzmocnienie prądowe wyniesie 2500!
A przy β1=β2=200 wzmocnienie wynosi
40 tysięcy!
Rewelacja!


[artuled]

Ja kiedyś miałem stary telewizor,ale moi rodzice go sprzedali za 50zł. .
A teraz mam telewizor z firmy PHILIPS-a,cena:3000zł. .
pozdrawiam:.

[lampa123]

Jeden przycisk dotykowy, to 2 tranzystory spięte w tablicę Darlingtona? Ja tak kiedyś dla próby sterowałem diodą led jednym palcem.

Darlington to połączone jakby szeregowo 2 tranzki w celu zwiększenia wzmocnienia - jak się nie mylę, wówczas współczynniki beta się mnożyło ?

Dotyk palca dawał mały impuls, więc żeby go skutecznie wzmocnić, stosowano m.in. wzmacniacz w układzie Darlingtona

Z określeniem tranzystor Darlingtona,
albo krócej (i nieprecyzyjnie) Darlington
lub darlington, na pewno się już spotka−
łeś. Może uważasz, że ten "darlington" to
rodzaj tranzystora o bardzo dużym
wzmocnieniu. Sugeruje to wiele dzisiej−
szych katalogów. Tymczasem gość o na−
zwisku Darlington nie wynalazł nowego
typu tranzystora, tylko wykombinował
genialnie prosty układ. Połączył mianowi−
cie dwa tranzystory. Uzyskał element,
który zachowuje się jak zwykły tranzy−
stor, ale ma bardzo duże wzmocnienie
prądowe. Typowy układ Darlingtona
w wersjach NPN i PNP zobaczysz na ry−
sunku 7.
Zauważ, że ten twór zachowuje się tak
jak zwykły tranzystor. Znaczącą różnicą
jest tylko większe napięcie UBE wymaga−
ne do jego otwarcia (dwukrotnie większe
niż w zwykłym tranzystorze). Co bardzo
ważne, wynalazek ten ma bardzo duże
wzmocnienie prądowe: β = β1 * β2.
Sprawdź − już przy wzmocnieniu każdego
z tranzystorów równym 50, wypadkowe
wzmocnienie prądowe wyniesie 2500!
A przy β1=β2=200 wzmocnienie wynosi
40 tysięcy!
Rewelacja!


Z nudów zrobiłem ten układ. Połączyłem 2 tranzystory C945. Bez żadnych dodatkowych elementów.
http://2.tranzystory.w.tablicy.darlingtona.patrz.pl

[andrzejlisek]

Niechciałby ktoś w kolekcji lub do użytku mieć mały, przenośny telewizor, który można zabrać wszędzie?

Co prawda nie jest to FullHD ani DVB ale jest sprawny, po mojej drobnej naprawie/przeróbce.

http://allegro.pl/item486612963_sprawny ... _cali.html

[slaweklampy]

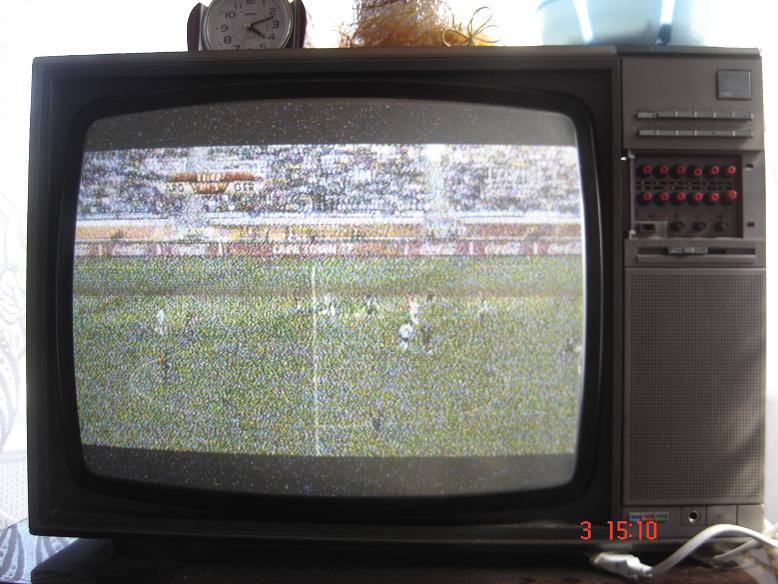

A teraz zagadka.

Jaki producent wyprodukował ten telewizor i jaki jest jego model.

[amisiek]

Programator przypomina radzieckie konstrukcje zgapione z japońskich, kineskop niewątpliwie PIL. Obstawiałbym Radugę albo którąś radziecką Elektronikę już z epoki kineskopów PIL. Jedyne co nie pasuje to gniazdo słuchawkowe duży jack, ale Rosjanie też je stosowali, tyle że nieco później.

[Luk]

A ja mam w pokoju stary telewizor Daewoo jeszcze z ubiegłego wieku A dokładnie to... z 2000 roku I myślę nad tym żeby kupic sobie telewizor LCD

[slaweklampy]

amisiek

Ten telewizor nie pochodzi ani z NRD, ani z CCCP.
