Nie. Rosjanie mieli swoje lampy, wzorowane co prawda na amerykańskich ale jednak pod swoim oznaczeniem. One miały z początku żarzenie 2V, i były złote. Na przykład 2K2(M) też oktale. Te lampy, w tym Pionierze to seria lamp D(x)21, o napięciu żarzenia 1,4V, pojawiły się jakoś chyba przed, lub w trakcie wojny, tak czy inaczej spotyka się czasem te lampy opieczątkowane pieczątką wehrmacht więc jak najbardziej czasu wojny. W naszym kraju były one używane sporadycznie, w zasadzie do zagranicznych radioodbiorników jako część zamienna, jedyne radio produkowane u nas w kraju to właśnie Pionier B, gdzie te lampy były użyte. Ale to prawdziwy biały kruk...

A same lampy były produkowane w DE i trochę na Węgrzech, no i tam je najłatwiej zdobyć.

RV12P2000 to koń roboczy czasu wojny w niemieckich konstrukcjach, na tej lampie dało się zrobić całe radio, od wzmacniacza wielkiej częstotliwości po prostownik. Popularne były po wojnie, demobil i zapasy magazynowe na długie lata pozwalały na używanie tych lamp.

[amisiek]

Właśnie widziałem kiedyś odbiornik zrobiony wyłącznie na RV12P2000, zawierał on także miernik emisji lampy i te najgorsze można było dać na prostownik.
Jak zamierzasz zasilać ten odbiornik? Jakie tam napięcie anodowe planujesz? Zastosujesz gotowy transformator od Pioniera? Tam zdaje się inna przekładnia była do tej wersji bateryjnej. I pytanie jaką ona miała moc m.cz. i jakie parametry jako odbiornik? Pochwal się, gdy będzie wszystko na gotowo bo projekt naprawdę robi wrażenie.

[jacekk]

To radio już gra Tylko zamontować chassis w obudowie i podłączyć głośnik z transformatorem głośnikowym. Anodowe to 90V, żarzenie 1,4-1,5V czyli do ogniwa. Zasilanie będzie z przetwornicy, 12V->90V plus stabilizator do żarzenia. Moc... a raczej niemoc. Prąd anodowy lampy DL21 to 4mA, napięcie 90V. Daje to 0,36W mocy, sprawność wzmacniacza w klasie A to max. 50% ale to jest wartość nierealna. Szacunkowo będzie to 0,1W-0,15W, ale sądząc po tym co słychać kiedy gra to i tak działa na 1/3 mocy bo jest po prostu za głośno.

Ciekawostka, stereotyp radia lampowego to coś co dłuugo się nagrzewa zanim zacznie grać i to że pożera masę prądu. A tymczasem radio gra niecałą sekundę po włączeniu a łączny pobór mocy to... 0,6W anodowego i 0,21W żarzenia. Czyli 0,81W!

[amisiek]

Lampy bateryjne tak mają, to samo dotyczy lamp bezpośrednio żarzonych. To samo zauważyłem w jednym ze wzmacniaczy klubowych. Część takich wzmacniaczy była robiona na lampach ceramicznych, które wymagają długiego rozżarzania przed startem. Tymczasem wzmacniacz z lampą bezpośrednio żarzoną jest gotowy do pracy w kilka sekund po starcie. Co do poboru mocy - w klasie C (na telegrafii) tranzystorowy wzmacniacz mocy 500W pobiera więcej prądu niż lampowy. Dlaczego? Bo lampy dają większe wzmocnienie na stopień.
A radio świetne!

[MRP200]

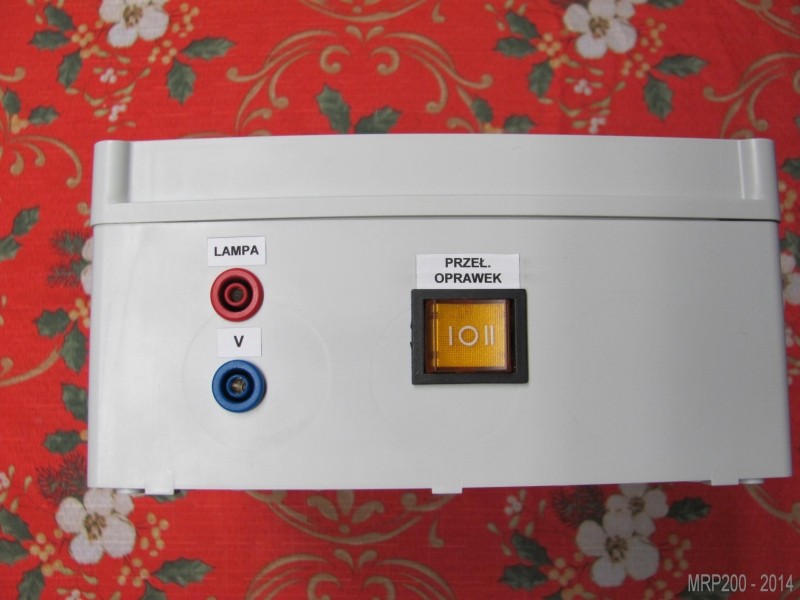

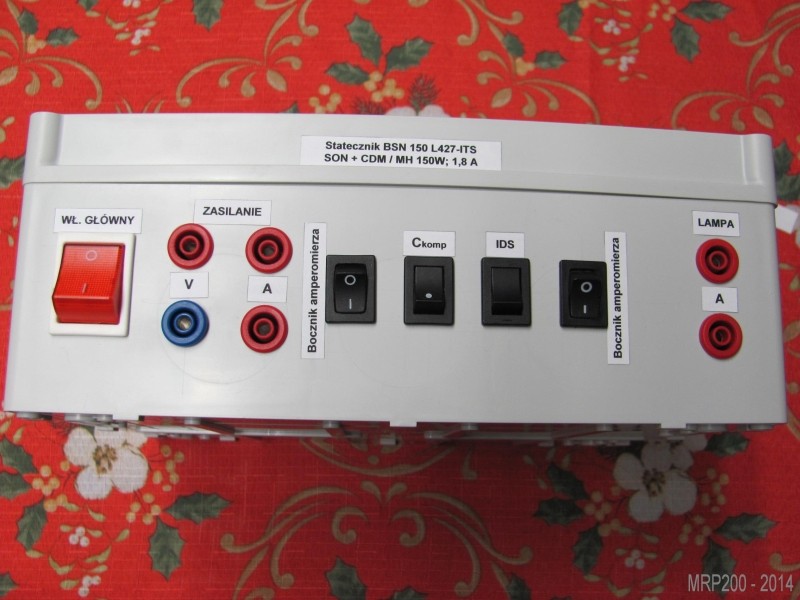

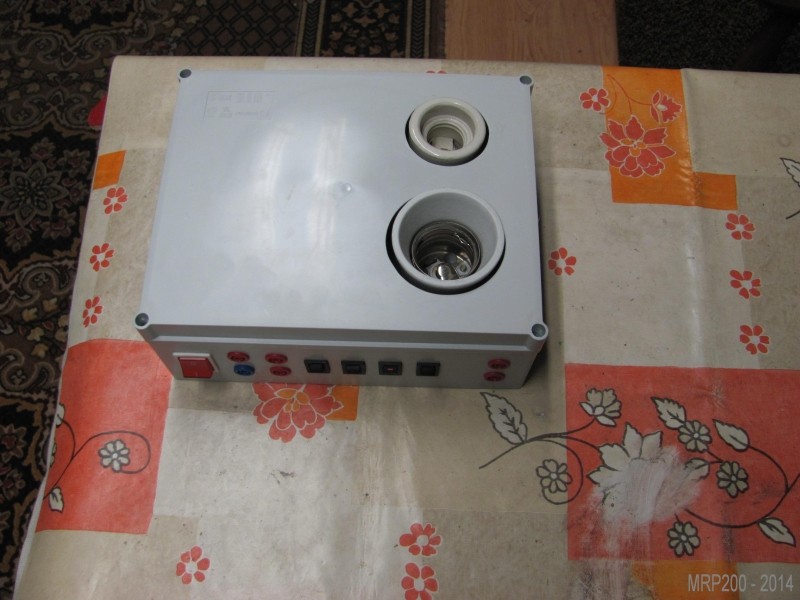

Z racji, że wieczory długie postanowiłem zrealizować pomysł, który chodził mi od jakiegoś czasu po głowie. Kompletny układ do odpalania i pomiarów lamp sodowych i MH 150 W.

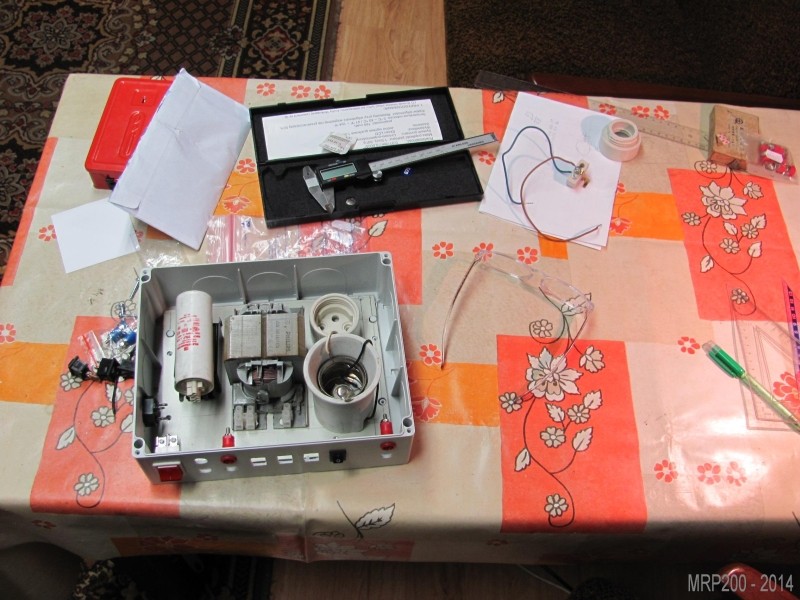

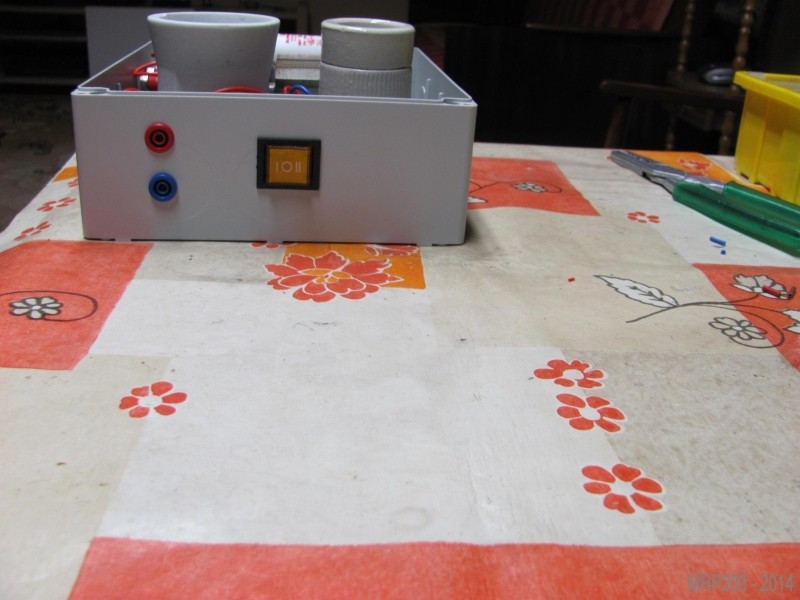

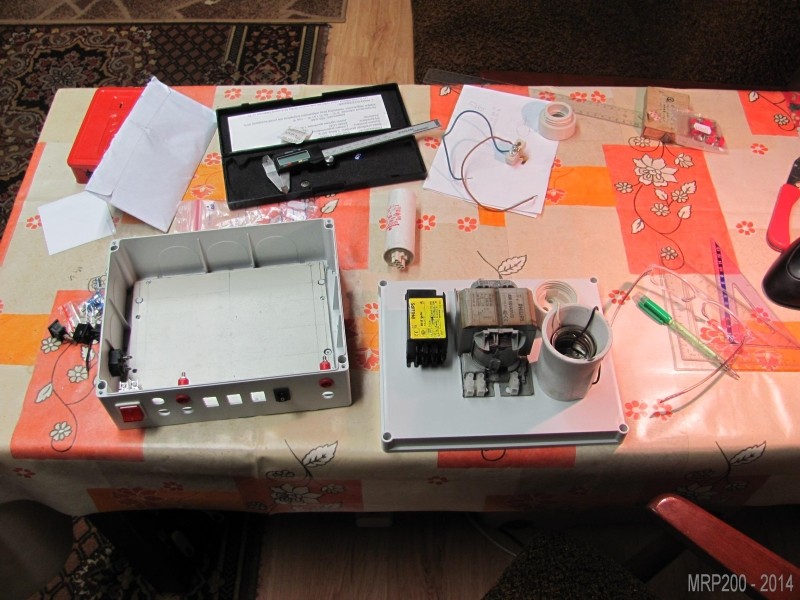

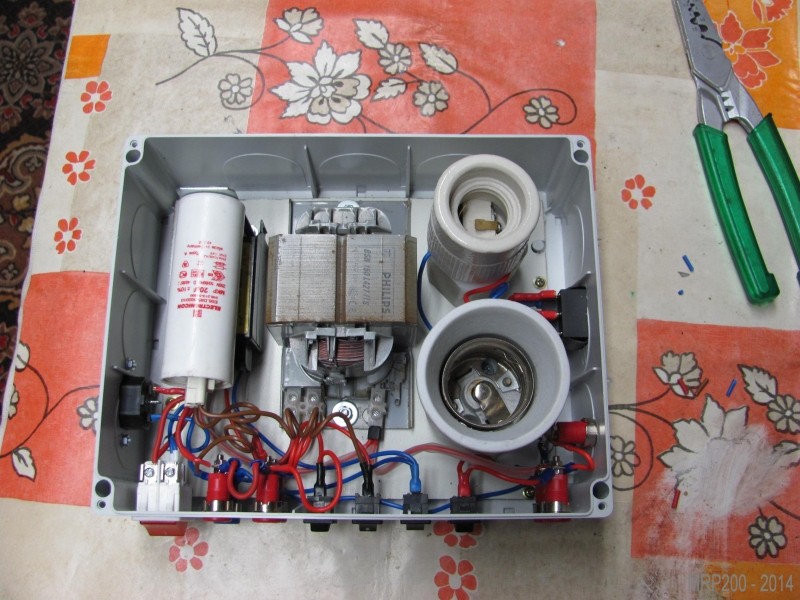

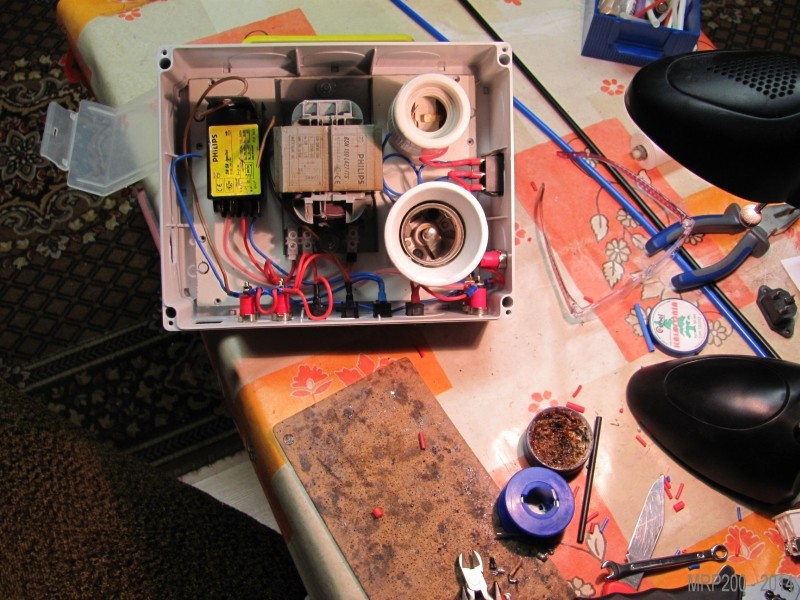

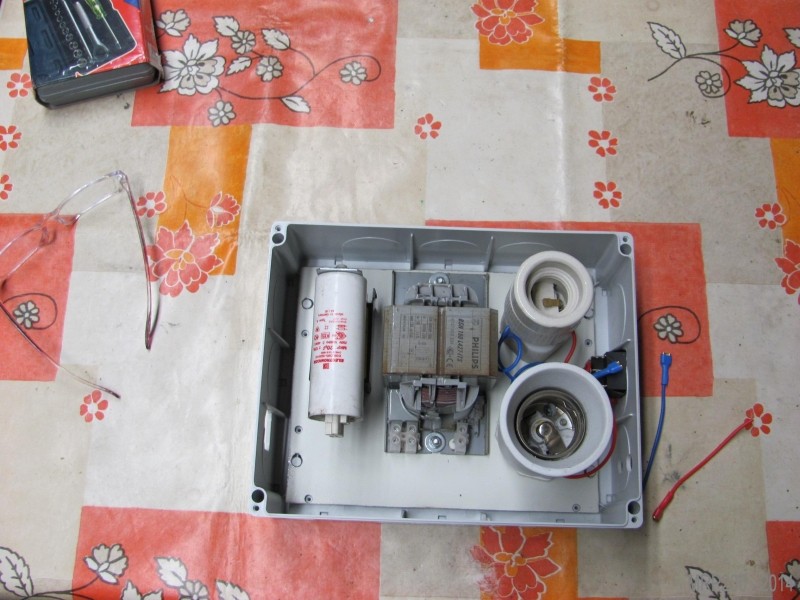

Raport z placu budowy, a właściwie ze stołu montażowego.

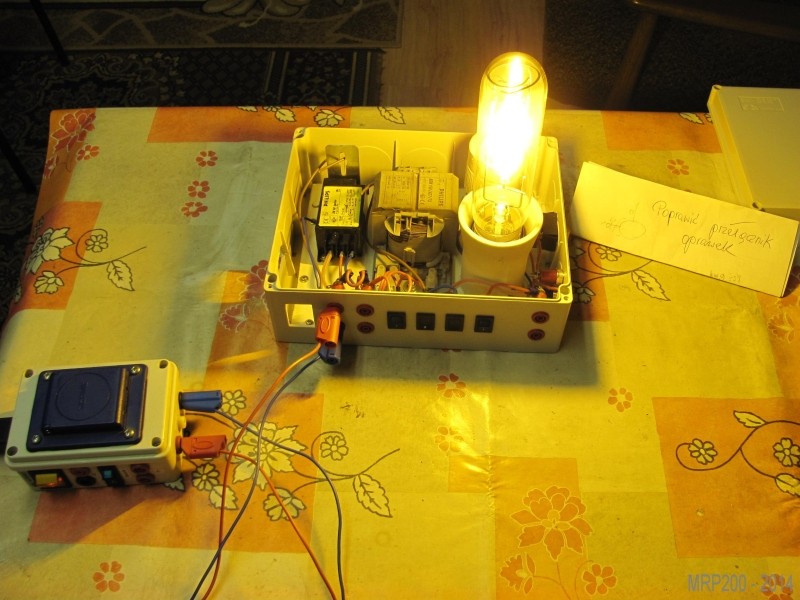

Próbne uruchomienia na WLS 150 W

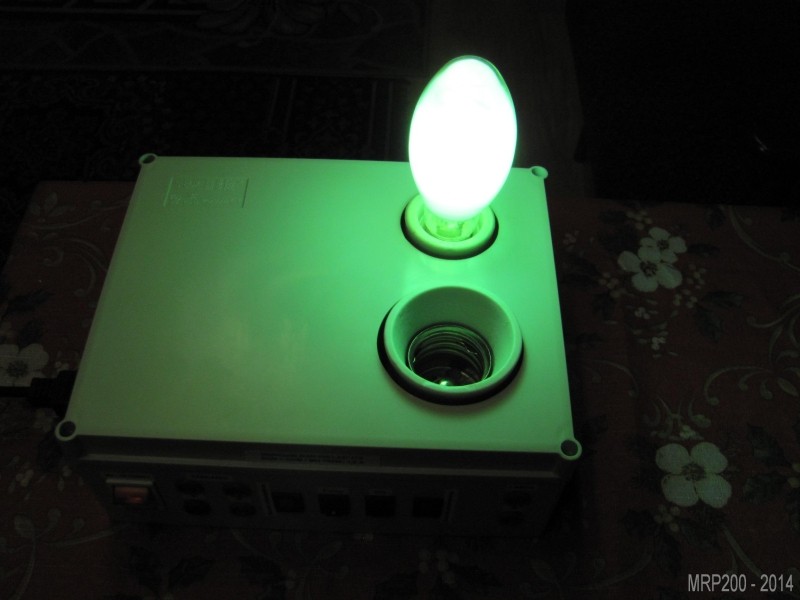

Finalna próba, tym razem z HQI-E 150 W

[MercuryFenix]

Ekstra wykonanie ! Jak fabryka ale mam takie wrażenie że ta skrzynka zacznie sie topić

[MRP200]

Bez obaw.
Wcześniej zbudowałem już identyczny układ do odpalania i pomiarów lamp sodowych 250 W i próby nagrzewania przeszedł pomyślnie. Problem mógłby wystąpić w przypadku lamp dwustronnie trzonkowanych, dlatego układ nie jest wyposażony w takie oprawki. Lampę z takim trzonkiem można zawsze dołączyć na zewnątrz układu, korzystając z gniazd woltomierza do pomiaru napięcia bezpośrednio na lampie.

[Watt]

No i baja Zamontuj jeszcze tylko oprawkę G12

[jacekk]

Jakimś ratunkiem od ciepła było by naklejenie, lub lepiej przykręcenie poprzez dystans około 3mm blachy z czystego, przepolerowanego aluminium. Odbija ciepło promieniowanie przez lampę i ładnie rozprowadza ciepło które już doleciało i zostało zaabsorbowane na większą powierzchnię. Ale skoro się nie nagrzewa to nie ma o co kopii kruszyć
