Ja tam widzę klosz lampy pozycyjnej od żuka albo jakiejś przyczepy rolniczej

[Kolekcjoner93]

Zaprezentuję tutaj swoją cewkę Tesli (VTTC na PL500), zdjęcia sprzed roku.

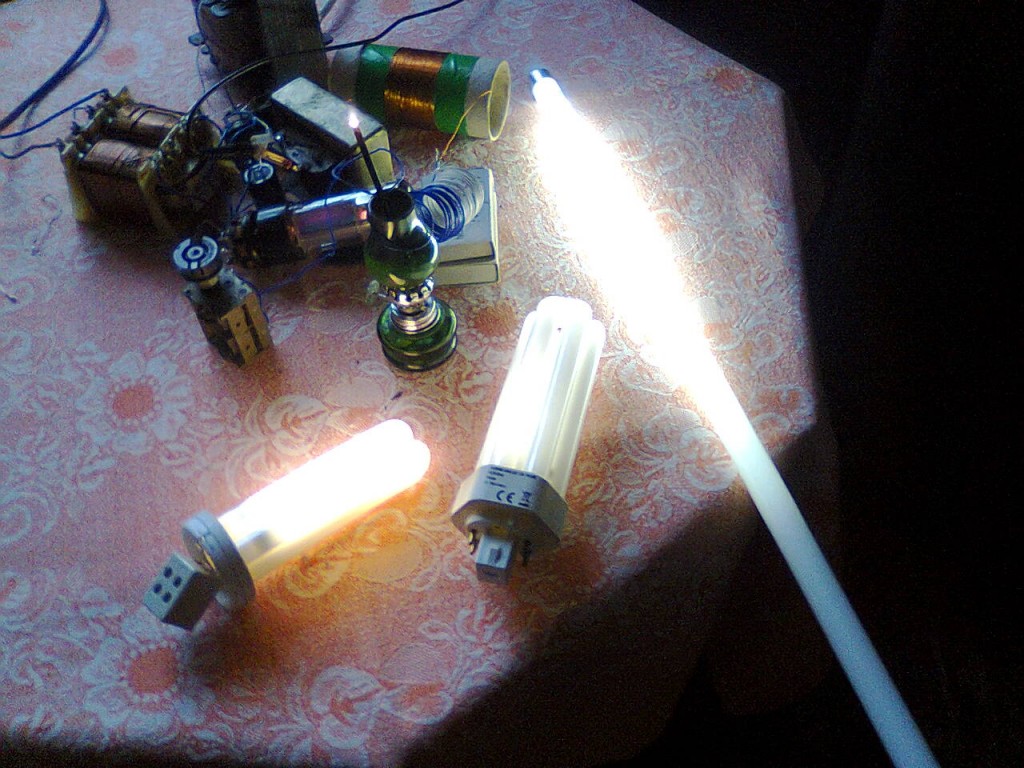

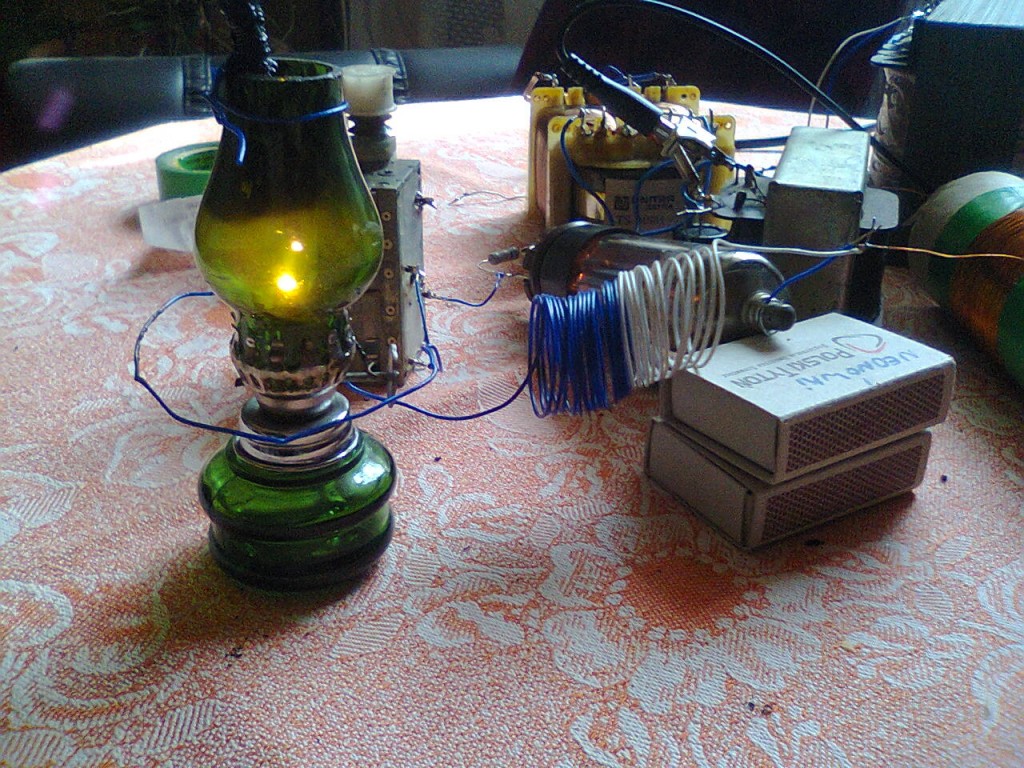

A Więc przedstawię 2 zdjęcia: cewka vs. świetlówki oraz lampka naftowa świecąca bez nafty i grająca do tego!

[jacekk]

Zaprezentuję tutaj swoją cewkę Tesli (VTTC na PL500), zdjęcia sprzed roku.

Ja tu widzę E(P)L 36 Do czego aż tyle transformatorów?

[Kolekcjoner93]

Transformatorów tyle bo jeden daje nap. anodowe, drugi jest modulacyjnym a trzeci zasila włókno żarzenia

[Kolekcjoner93]

Postęp przy pracach nad projektem wyświetlacza tekstowego:


Jest to projekt Tablica LED, która może się okazać tablicą nie-LED
Na powyższych zdjęciach jeszcze 3 albo 4 scalaki więcej będą niż podstawek jest w tym momencie. Układ tworzę na bieżąco i uruchamiam kawałeczek po kawałku. EPROM pełniący funkcje transkodera będzie na oddzielnej płytce.
Korci mnie by wstawić neonówki Koszty podniesie to rozwiązanie ale efekt niesamowity, zwłaszcza jak obłok w neonówkach będzie się przemieszczać
Póki co mam czas na zastanowienie bo do wersji finalnej jeszcze długa droga bo muszę prototyp 2 złożyć i uruchomić i pracę znaleźć by kasa była i dopiero się zabiorę.

[Lampka]

Zainwestuj w te neonówki, to będzie robiło dobry efekt

[Kolekcjoner93]

No właśnie kusi mnie by tak zrobić
Tylko jakieś małe by okienka nie wyszły zbyt duże, bo chcę by dużo okienek weszło
Tylko martwi mnie sprawa zasilania ich bo musiał bym przez przekaźniki to zrobić, pytanie gdzie dostanę tanio przekaźniki 1 stykowe (12 albo 5V mogły by być). Póki co nic innego nie przychodzi mi do głowy.

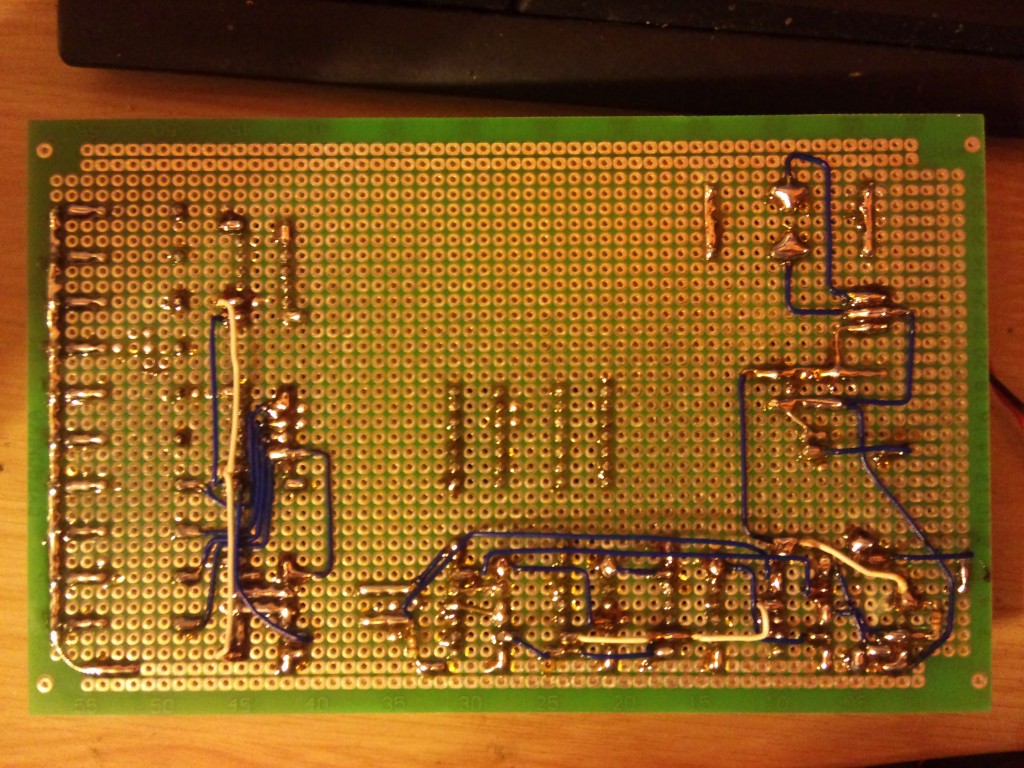

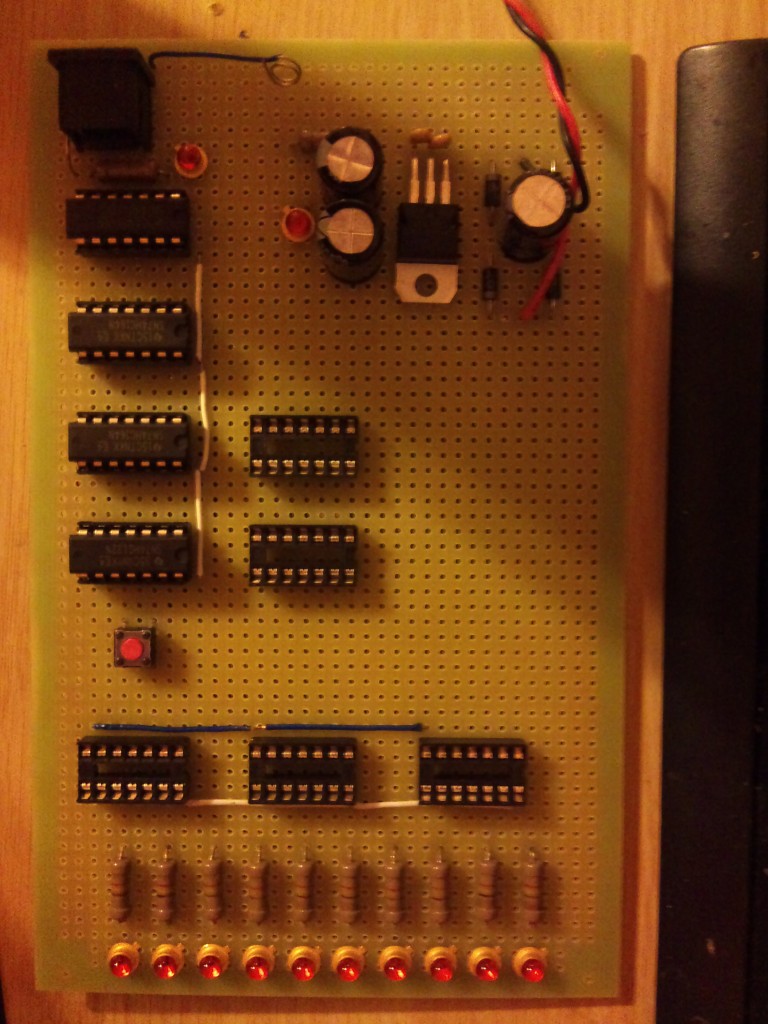

Na zdjęciach prototyp drugi a konkretnie płytka z interfejsem klawiatury i układami generującymi sygnał OE do EPROMu i impuls przełączający linie danych na kolejne okienko (gdy do poprzedniego litera została właśnie wpisana). W wersji finalnej pewnie identyczne układy będą jak tutaj tylko może mniej LED'ów sygnalizujących na wyjściach. Układ pomału tworzy się Projektuję, montuję i uruchamiam kawałek po kawałku. Prototyp1 (programator) pokazywałem już EPROM będzie na oddzielnej płytce.
Pozdro.

[kamil]

Leprze od przekaźników były by wysoko napięciowe tranzystory .

[Kolekcjoner93]

Tylko tranzystory są na DC... a neonówki będą szły z AC.
Jak by były z DC to były by zasilone przez tyrystory bezpośrednio.

[mosfetkiler]

Są jeszcze optotriaki na napięcie sieciowe przemienne.
Przy obciążeniu neonówką z rezystorem nie będzie potrzebne dołączanie dodatkowego triaka mocy.
