MRP200l, tak sie składa że mam ignitor SN58 i skoro tak prostym sposobem da sie z niego zrobić normalny układ zapłonowy, to chętnie to przetestuje Mam tylko jedno pytanie, czy jeśli nawinę na uzwojeniu wtórnym transformatorka zapłonowego więcej zwojów niż podałeś, to czy układ będzie również działał prawidłowo, tylko że da impulsy o wyższym napięciu, czy coś się po prostu ujara ? Bo myślałem o tym żeby dać np 600 albo 800 zwojów na wtórnym

[MRP200]

Większa ilość zwojów spowoduje oczywiście wzrost generowanego napięcia. W moim przypadku liczba zwojów na wtórnym ograniczona została ilością miejsca. Trzeba jednak zadbać o odpowiednia izolacje tego uzwojenia, tak aby nie doszło do przebicia międzyzwojowego. Tak stało się z pierwszym zastosowanym transformatorkiem. Prezentowany układ generuje dość wysokie napięcie. Przy wyjętej lampie po zbliżeniu izolowanego śrubokręta do zacisku WN widać przeskakującą iskrę długości ok. 3-4 mm.

[DocBrown]

A może by tak zrobić naprawde piekielnie mocny układ zapłonowy i wykorzystać w tym celu trafo WN z TV, z tym, że uzwojenie pierwotne nawinięte wg Twoich wskazówek, a wtórne to ori cewka WN ? To już na bank da sobie radę nawet z najoporniejszą lampą, no i taka cewka nie łatwo ulega przebiciom

Zabrałem się za modyfikacje układu SN58 i natrafiłem na pewien problem. Wydaje mi się, że na schemacie jest jakiś błąd, aczkolwiek nie mam pewności że tak jest, więc wolę zapytać zanim coś upale Czy koniec uzwojenia wtórnego transformatorka zapłonowego oznaczony jako WN jest podpięty pod te 4 rezystorki ? Widze na tym połączeniu krzyżyk który sugeruje że to połączenie jest "zlikwidowane", ale w tym wypadku w jaki sposób układ jest zasilany ?
Da się może na bazie SN58 zrobić układ 3 zaciskowy ?

[slaweklampy]

Zbudowałem podobny układ zapłonowy szeregowo-równoległy oparty na tyrystorowym generatorze wysokiego napięcia. Transformator nawinięty na rdzeniu od transformatora linii od starego telewizora. Odpala lampę WLS Philips SON-T Pro bez problemu. Jak zmontuję go to załączę jego zdjęcia.

[amisiek]

Jak wiecie, czasami w domu mi za ciemno, postanowiłem doświetlić czymś kuchnię, wybór padł oczywiście na lampę metalohalogenkową o większej mocy niż standardowe 70-150W. Na aledrogo udało mi sie upolować lampę 250W/D, ale nie miałem oprawy, w której mógłbym ten wynalazek odpalić. Wy, specjaliści od kolekcjonowania i restaurowania opraw, macie sprzętu pod dostatkiem, ale ja, który nie jestem kolekcjonerem, nie miałem nic, nawet najmarniejszej ORZ3kł czy choćby taniego chińskiego naświetlacza... Pora to zmienić.

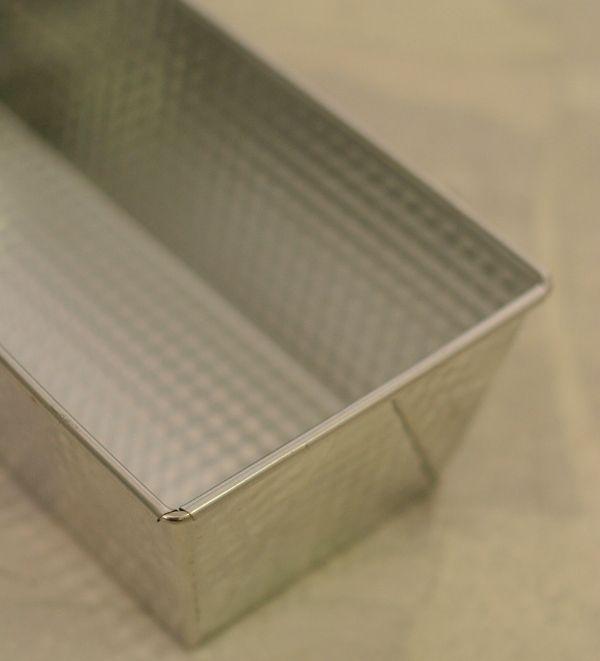

Ponieważ każdy potrafi pójść do sklepu i kupić nową oprawę i nie jest to osiągnięciem, postanowiłem zrobić oprawę samemu. Początkowo planowałem ciąć i lutować blachę, ale moja kobieta, bardzo praktyczna i inteligentna osoba, znalazła w oszołomie formę-keksówkę, która świetnie nadawała się do tego celu.

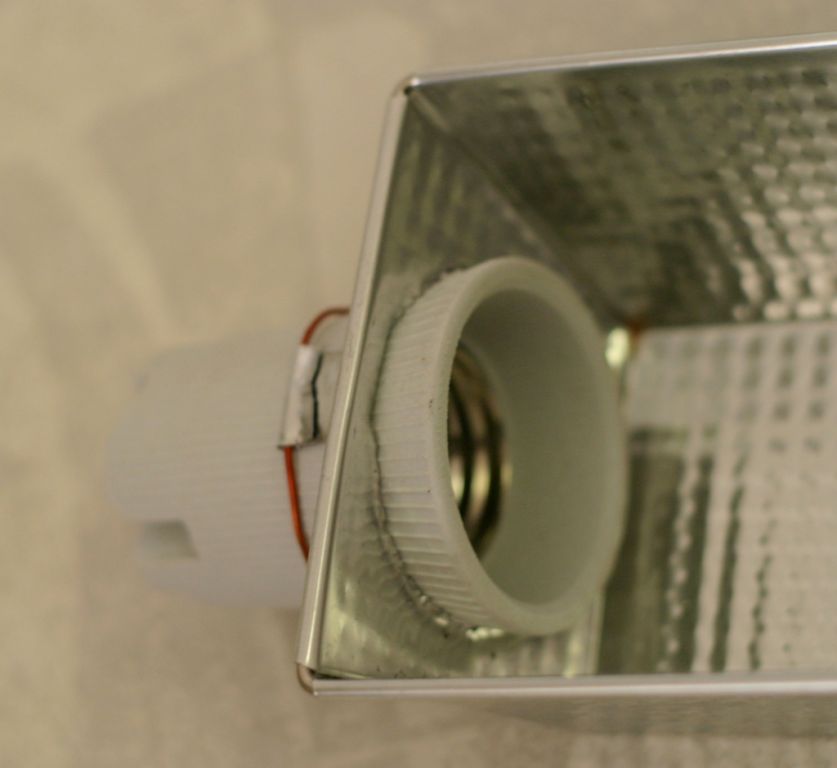

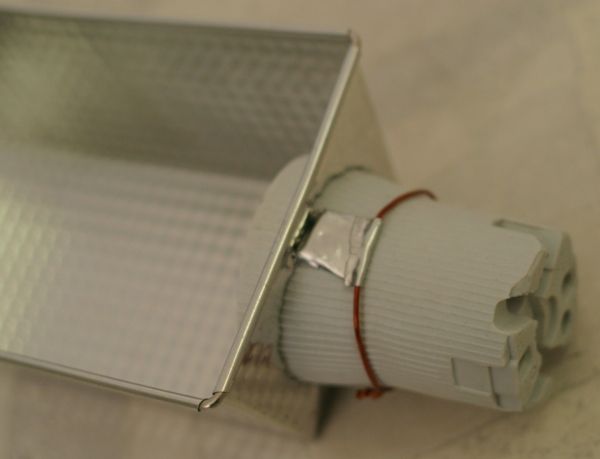

Zamontowana przemyślnie oprawka. Cud techniki niskich kosztów. Drut można znaleźć na śmietniku, czasami oprawkę także, być może nie taką, ale dla chcącego, nic trudnego:


elementem mocowania tej jakże profesionalno-domowej oprawy IP00 stała się półka, jaką często widzicie na śmietnikach. Moja akurat była nowa, ale recykling można wykonać samemu wedle uznania:

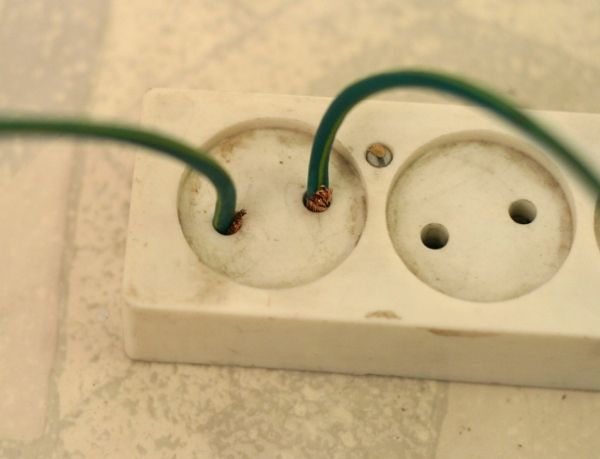

Całość połączyłem przewodem, wiem, nie powinno się stosować zielonożółtego, ale kogo to obchodzi . Połączenia zrobiłem na raupę, zaizolowałem jedynym dostępnym narzędziem, jakim była taśma przezroczysta marki Scotch. Ponieważ wtyczka i wyłącznik też kosztuje, zastąpiłem te elementy sprytnym wynalazkiem, widocznym na poniższym zdjęciu:

Jak widzicie, bóstwo opiekujące się elektrykami było łaskawe także dla adepta tej jakże tajemnej sztuki i po połączeniu układu zapłonowego zgodnie ze schematem, nie wyleciały bezpieczniki, nie zostałem porażony, nie wywołałem także pożaru. Jedynym efektem był start MH, z czego jestem dumny

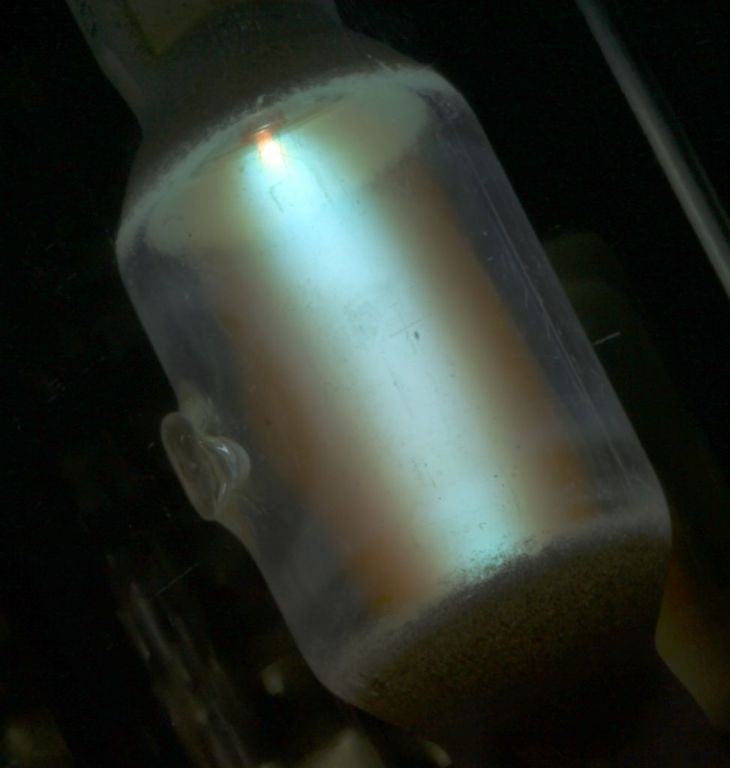

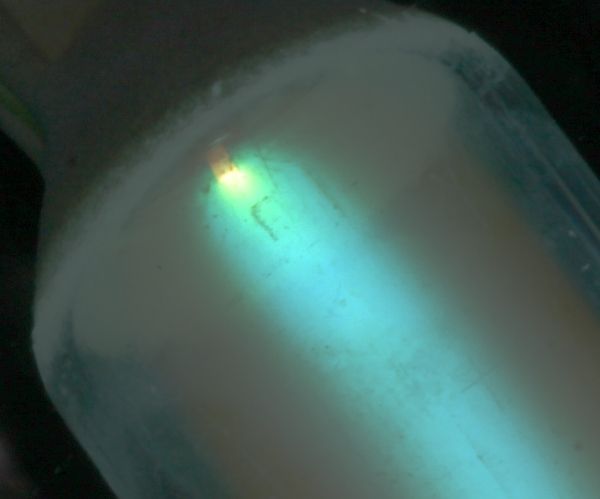

Ponieważ jest to epokowe osiągnięcie, porównywalne z tym krokiem, o którym niejaki Armstrong mówił, udokumentowałem świecącą lampę:





Oczywiście polewam się na maksa (połączenia zrobione grubym przekrojem, normalna wtyczka z wyłącznikiem itp itd.), ale lampa świeci. I dokładnie o to chodziło

Chyba umieszczę linka w dziale humor

[Whites86]

teraz tylko opatentowac i wprowadzic do seryjnej produkcji

[maniek20080]

Pogratulować pomysłu Nawet ciekawie to wygląda

[amisiek]

Bardzo pomogła mi przy tym moja kobieta, bo to ona wpadła na ten genialny w swojej prostocie pomysł. Forma kosztuje 5 zł, także zamiast pracowicie wycinać kształt naświetlacza, można posłużyć się gotową "michą". I dodatkowo stal ta nie ma zbyt dużych problemów z temperaturą, bo takie keksówki nagrzewa się w piekarniku do 300 st i nic. Mam też pomysł jak prosto zrobić mocowanie do takiej oprawy, by była przekręcana

[FOX]

hehehe lepszy efekt byłby gdyby instalacja została poprowadzona aluminiowymi przewodami

[DocBrown]

hehehe lepszy efekt byłby gdyby instalacja została poprowadzona aluminiowymi przewodami

Bez przesady, przecież chyba nikt nie chce pożaru
