[Trójmiasto] Oświetlenie zewnętrzne

[mateusz]

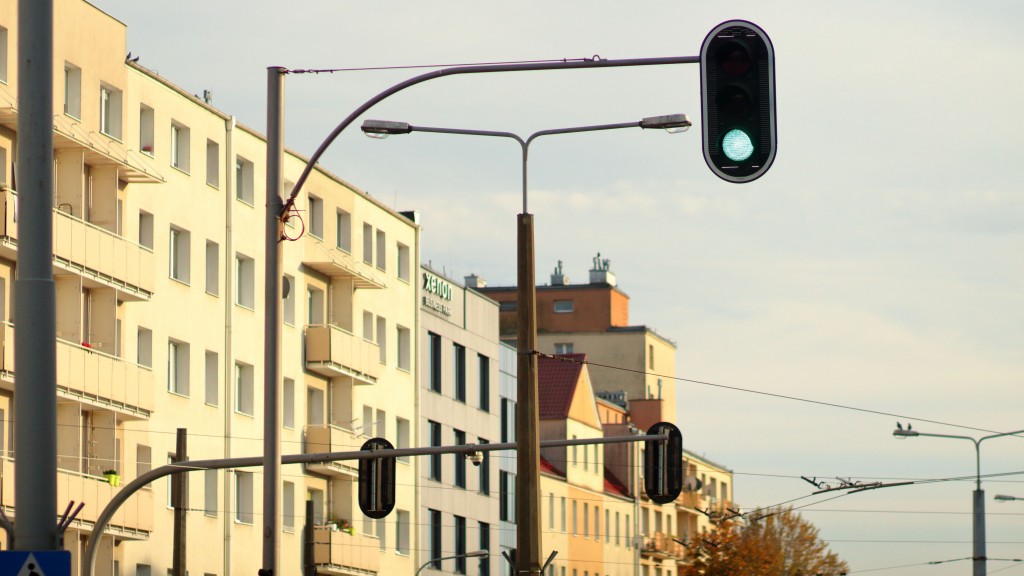

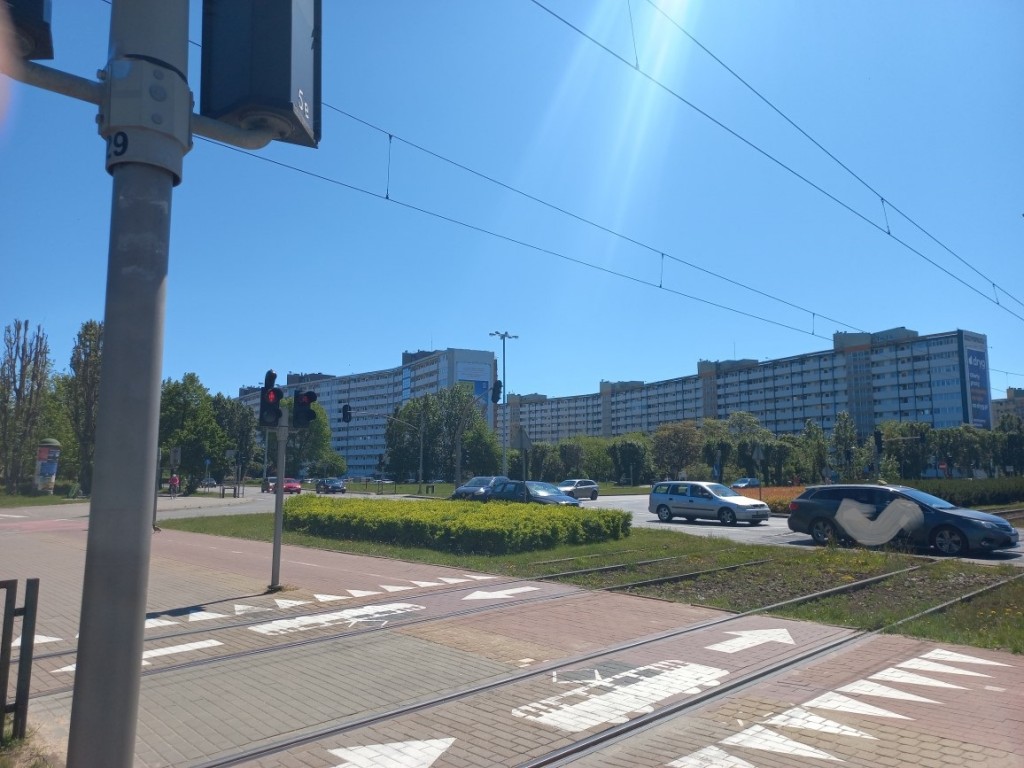

Fajnie, że te OURW się tam uchowały, może o nich zapomnieli ? W sumie to całkiem daleko od centrum... Chociaż bardziej prawdopodobne, że oczekują na przebudowę całej ulicy przy okazji jakiejś rewitalizacji dzielnicy. Kiedyś muszę się tam wybrać. Przy okazji dodam, że kwiat ze STRADAMI przy skrzyżowaniu Kołobrzeskiej/Chłopskiej na Przymorzu nadal istnieje. Zdjęcie z dzisiaj, niestety mogłem zrobić tylko z wysokości przystanku tramwajowego. Ciekawe, że te jedyny kwiat w tej okolicy, na którym zachowały się STRADY. Reszta ma w większości wymienione całe głowice i założone Ambary i nawet całkiem fajnie to wygląda.



Dodam, że na ulicy Marynarki Polskiej, na wysokości hotelu Arena Expo zachowało się kilka kwiatów z 6-ma STRADAMI i o dziwo mają prawie idealnie czyste klosze

[czaszkus]

Ten kwiatek na Przymorzu ma cztery Strady i dwie inne oprawy. Nie wiem, jak się wabią.

[trojmiejski]

Te dwie inne oprawy to Schreder MC.

[trojmiejski]

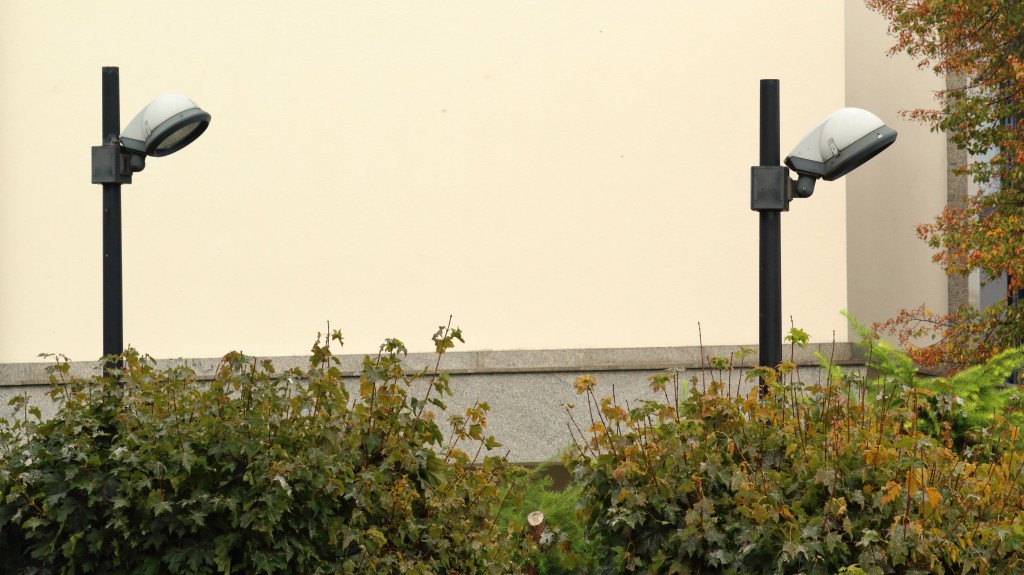

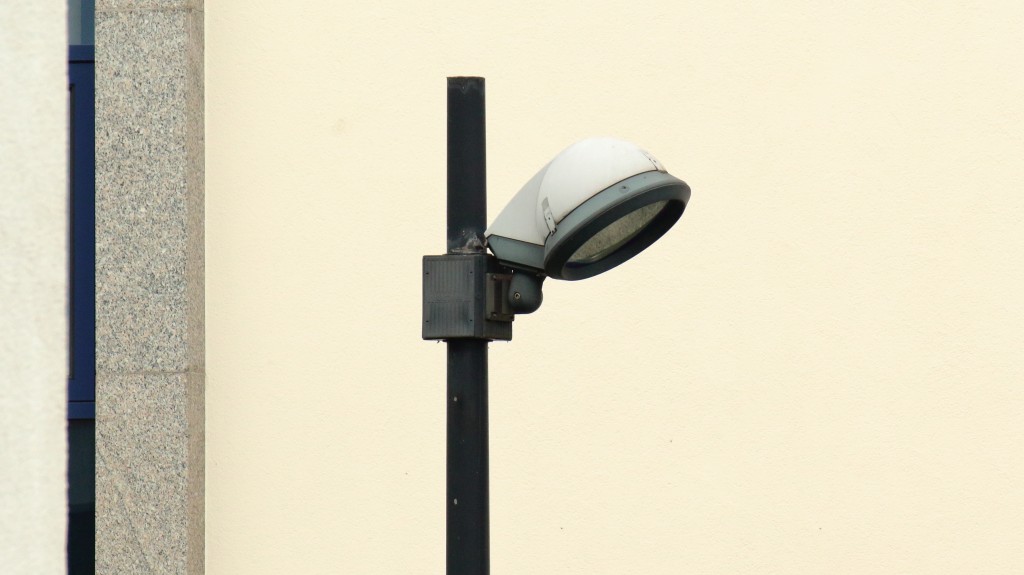

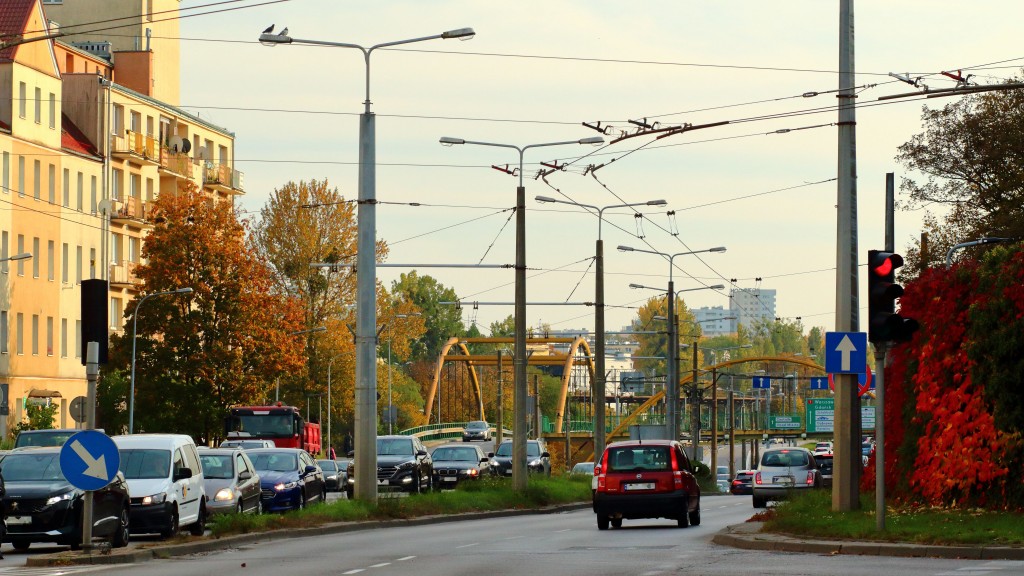

Trochę zdjęć z Gdyni, w tym zbliżenia na poszczególne oprawy. SGS203 na ul. Śląskiej, wiosną na portalu trójmiasto.pl było wspomniane, że ma nastąpić wymiana na LEDy na ul. Śląskiej, a jako, że kwiaty są już zledyzowane od 2020, to prawdopodobnie chodzi o ten kawałek. W okolicy na czerwonym murze w poprzednim tygodniu była wymiana Malag na LumiStreet Pro gen2 (widać nawet po prawej), podobnie na Białostockiej Malagi 70W wymieniono na LumiStreet 48W, na Podolskiej Malagi 70W na LumiStreet 100W, więc dni tych SGS203 tutaj raczej są policzone:




Światło słoneczne prześwitujące przez klosz, scena uchwycona z użyciem filtra ND5.0:

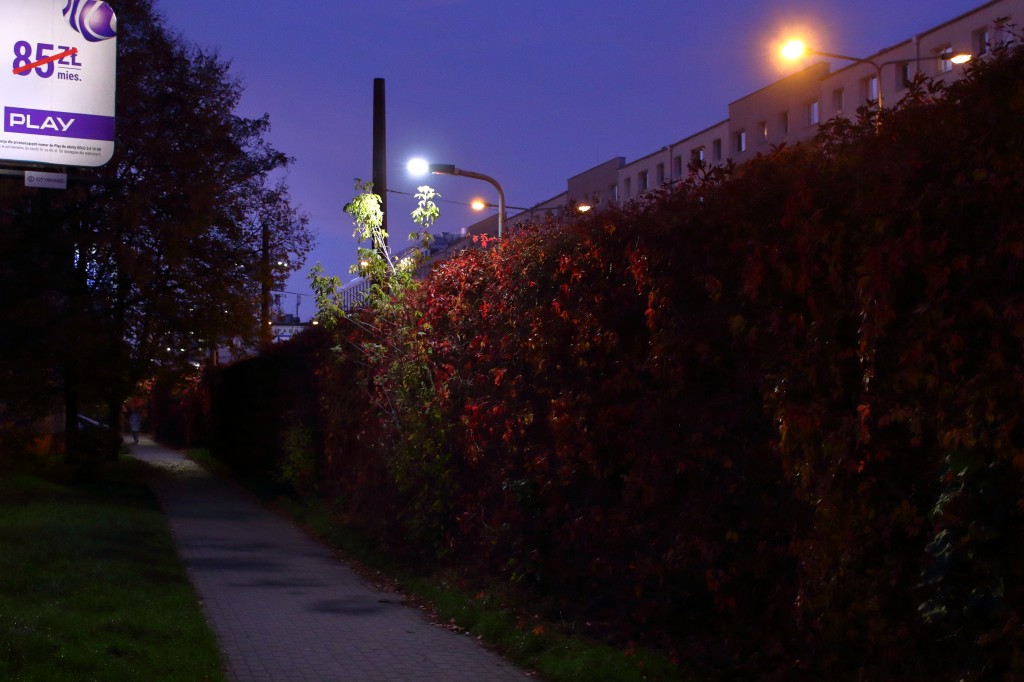

LumiStreet 28W na murze w akcji:

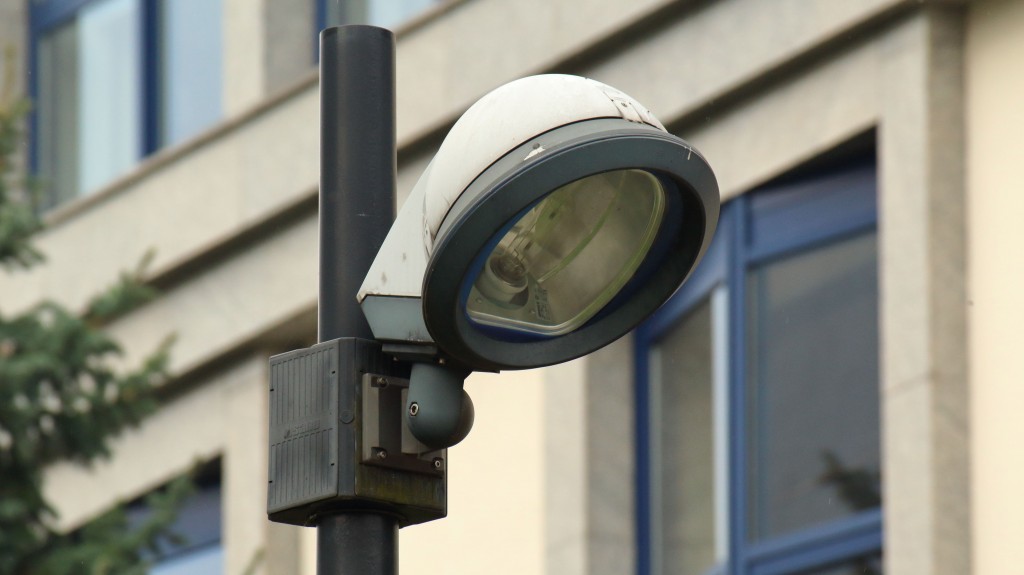

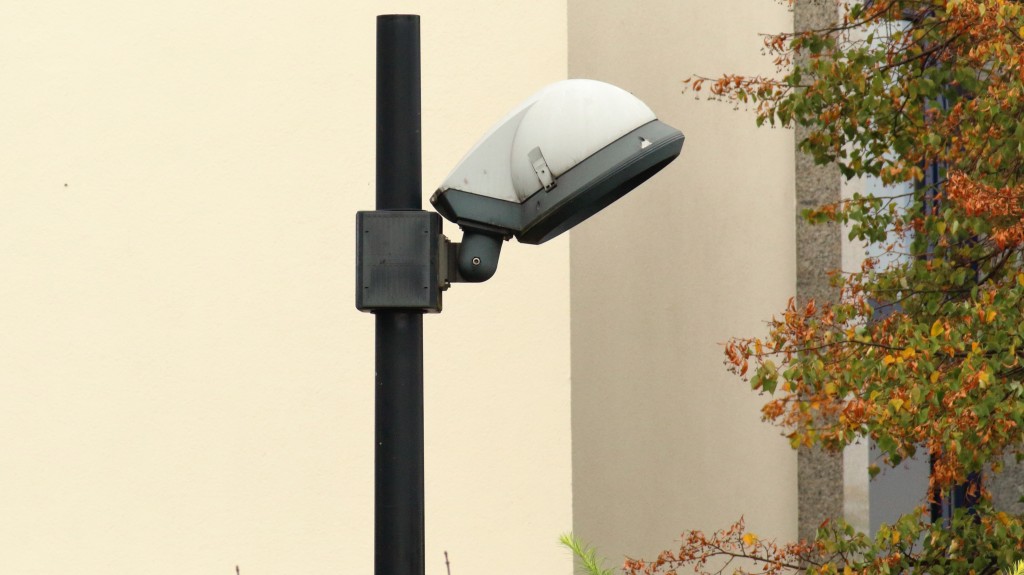

Metalohalogeny na Świętojańskiej:


Naklejka na oprawie z kloszem kulistym:


Maszt z naświetlaczami:

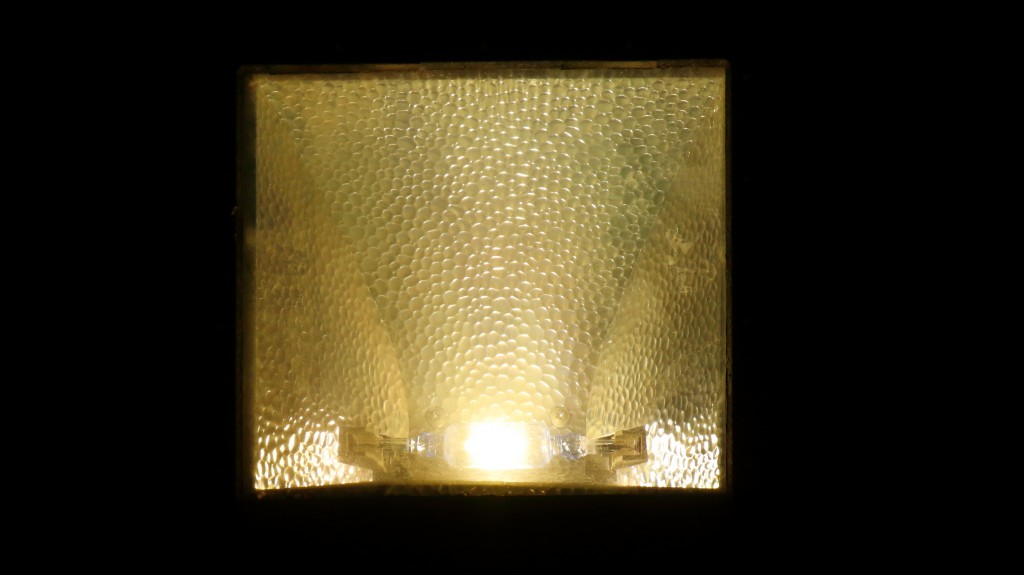

Jak się przyjrzeć tej lampie, to moim zdaniem jest to Osram Powerstar HQI-TS Excellence:


Dla porównania inny egzemplarz z tej serii lamp na zdjęciu w wyższej rozdzielczości:

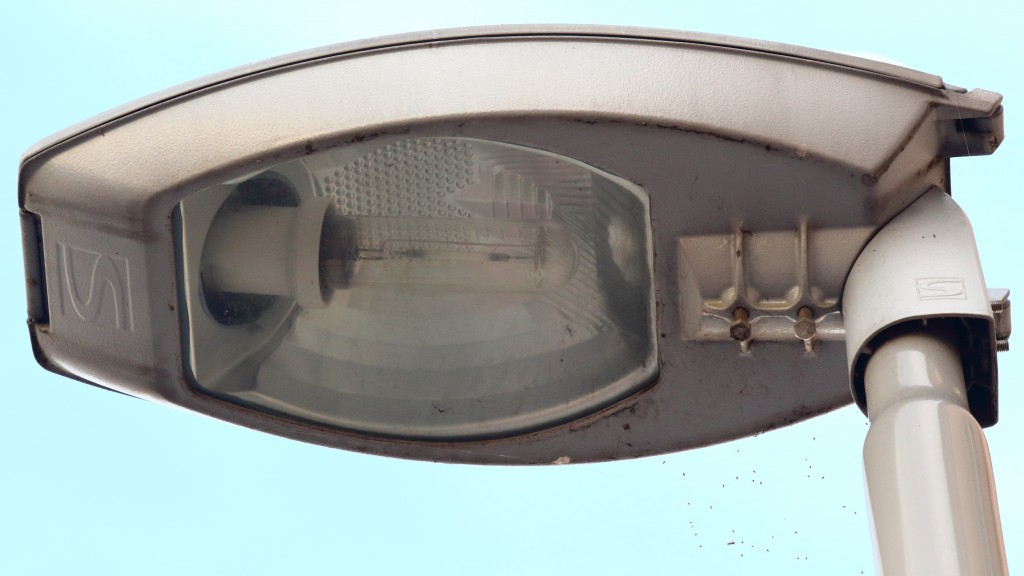

Ambar 2 w wersji 100W na ul. Kilińskiego, ten egzemplarz ma krajowej produkcji sodówkę Natrium WLS 100W, która już trochę ma wyświecone gdyż obecnie daje światło o czerwonawym odcieniu. Swoją drogą zauważyłem, że nowsze sodówki rzadziej czerwienieją niż te klasycznej konstrukcji:

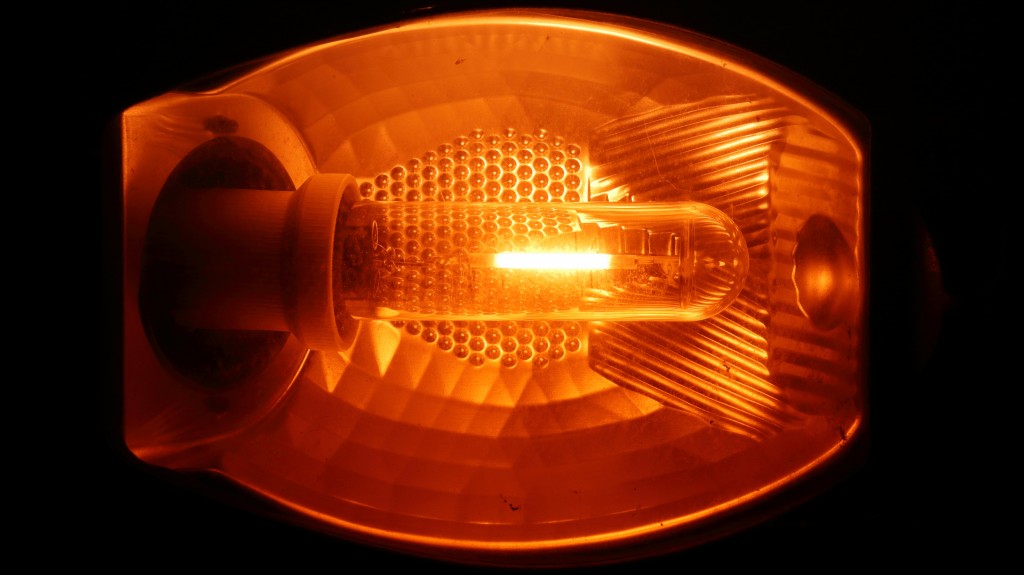

Zbliżenie na sodówkę:


Po obróceniu w lewo i zrobieniu odbicia lustrzanego można ledwo ledwo napis odczytać:


W akcji:










Poza oświetleniem miejskim na ul. Podolskiej można zobaczyć rzadką w Polsce oprawę Disano Capri w wersji na sodę 150W:

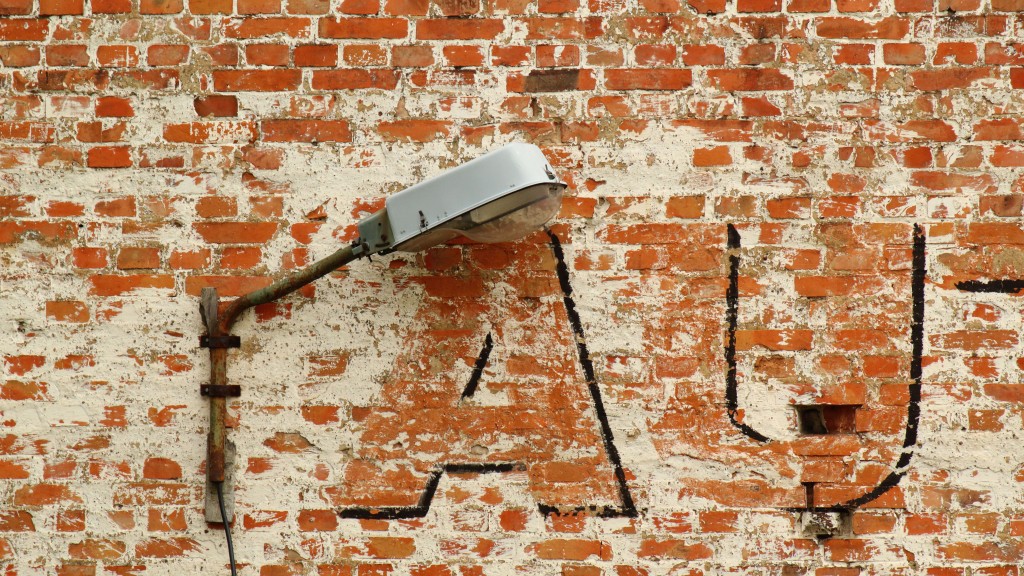

Elgo Leda wśród cegły:




Jako bonus zapalone rtęciówki na dźwigach w porcie:

[mateusz]

Na ulicy Podolskiej zatem zwiększono moc po modernizacji Trochę dziwne bo zazwyczaj głównym celem modernizacji jest zmniejszenie poboru prądu, chociaż soda 70 W to mogło być tam za mało. Fajnie, że na Świętojańskiej są jeszcze MH, bo obawiam się, że te zródła mogą całkowicie wyginąć z oświetlenia ulicznego w Polsce, naświetlacze jednak już dość mocno zużyte... Ale czyściutkie klosze mają te SGS203, aż miło popatrzeć. Wiem, że w Gdyni te klosze były myte/wymieniane ale pamiętam, że w Gdańsku STRADY w oświetleniu ulicznym na kwiatach też zazwyczaj miały bardzo czyste klosze, może to zasługa czystszego powietrza nadmorskiego

[trojmiejski]

Na Podolskiej dużo sodówek było dość zużytych więc było dość ciemno. Co do źródeł MH to nadal trochę jest w oprawach nad przejściami dla pieszych, a często jak padniętego LEDa podmieniają na używaną oprawę do źródeł wyładowczych (czasem jest to powypadkowa wymiana razem ze słupem), to wkręcony jest metalohalogen.

Przykłady:










Co do kloszy to w SGS203 były wymieniane gdyż to plastik, na degradację od promieniowania UV żadne mycie nie upiększy aż tak, tylko wymiana.

[trojmiejski]

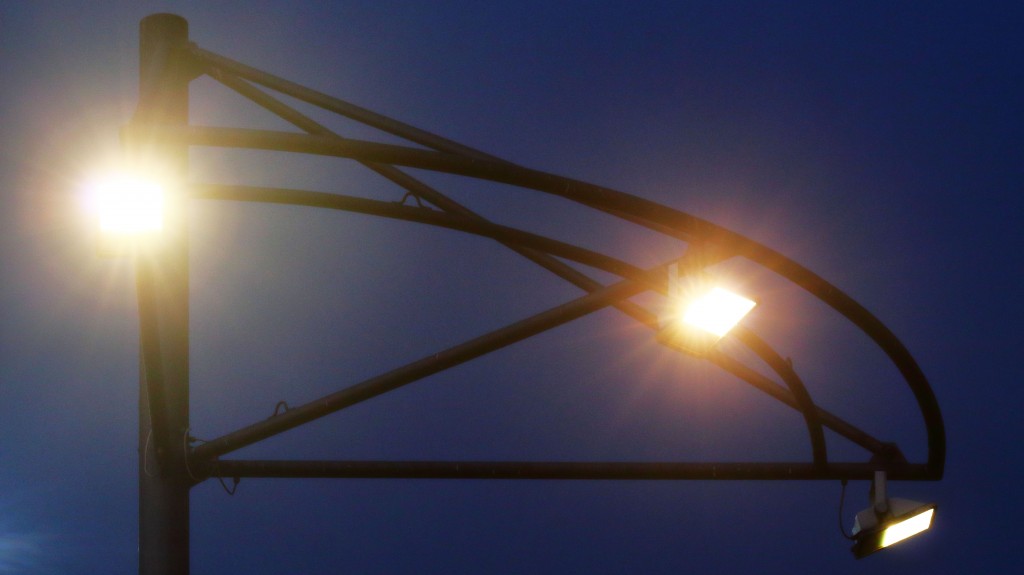

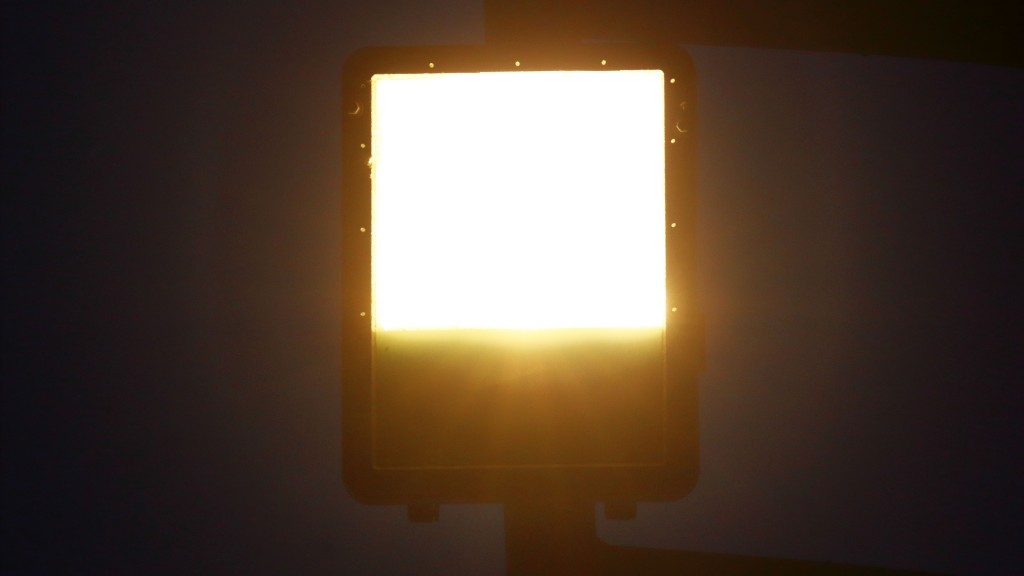

Dodatkowe spojrzenie na świecące naświetlacze:

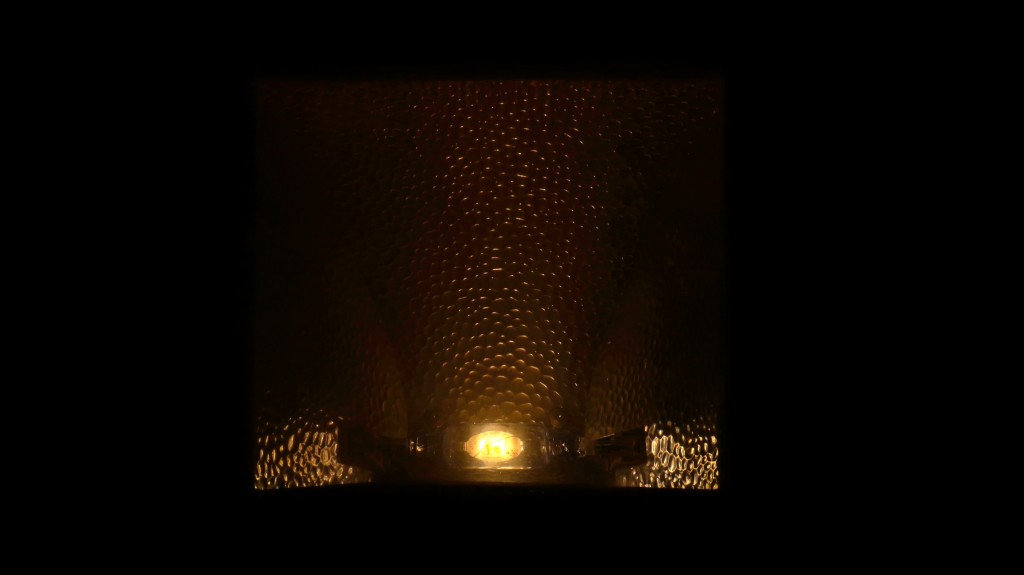

Jak się przyjrzeć to widać niebieskawą poświatę emitowaną przez zewnętrzną bańkę w wyniku termoluminescencji jonów ceru zawartych w niej:

[trojmiejski]

Ostatnio te Strady wymieniono na LEDy i teraz tylko na przystanku są sodówki.

Postanowiłem zrobić kilka zdjęć okolic przystanku tramwajowego Odrzańska w Gdańsku w celu ukazania w akcji osobliwej mieszanki sody i LEDów. Na początek widok na sodę w Elgo Park i LEDy Philips DigiStreet na kwiatach:

Patrząc w drugą stronę widać dodatkowo jeszcze duet sodowych Strad OUS-400:

Swoją drogą w innych wątkach wspominałem o awaryjności opraw Philipsa z 2017 roku, teraz w Gdańsku koło Bramy Wyżynnej widziałem wiele opraw Philipsa na kwiatach, w których tylko połowa paneli świeciła lub nie świeciły wcale.

[Paweł]

Świetne fotorelacje jak zawsze

Zakończyła się realizacja projektu modernizacji oświetlenia ulicznego w dolnym Sopocie. Jak wynika z danych przedstawionych w wykonanym po zakończeniu projektu audycie, dzięki modernizacji lamp ulicznych Sopot mniej zapłaci za energię elektryczną, a mniejsze zużycie przełoży się na znaczną redukcję emisji zanieczyszczeń. Inwestycja znacząco wpłynęła również na poprawę bezpieczeństwa pieszych i rowerzystów, a także na estetykę tej części miasta.

W ramach projektu, którego głównym celem było zwiększenie sprawności funkcjonowania systemu oświetlenia ulicznego, w dolnym Sopocie zmodernizowano 791 latarni ulicznych, które otrzymały nowe, energooszczędne oprawy typu LED. Lampy stanęły na nowych, niższych słupach.

Wymiana latarni pozwoliła na znaczne zmniejszenie ilości energii elektrycznej zużywanej na oświetlenie. Przed modernizacją ilość energii zużytej na oświetlenie w ciągu roku sięgała 367 395 kWh, natomiast po modernizacji, jak wynika z audytu przeprowadzonego na zlecenie Gminy Miasta Sopotu, wynosi niespełna 137 702 kWh. Zmodernizowane oświetlenie o 62% zmniejszyło koszty roczne energii elektrycznej ponoszone przez Gminę Miasta Sopotu. Przyniosło również oszczędności związane z kosztami eksploatacji oświetlenia. Po remoncie wszystkie nowe lampy są zasilane z nowych, opomiarowanych szafek oświetleniowych, a całość jest majątkiem Miasta Sopotu. Oświetlenie przed modernizacją było własnością Miasta i Energa Oświetlenie Sp. z o.o. co powodowało rozliczanie kosztów eksploatacji z różnych umów na obsługę oświetlenia oraz na sprzedaż i dystrybucję energii elektrycznej. Wynikająca z tego roczna oszczędność na umowach konserwacji oświetlenia to niemal 147 tys. zł. Natomiast spodziewana redukcja kosztów eksploatacji w skali roku – tylko na podstawie dzisiejszych umów, da oszczędności sięgające 390 tys. zł. Warto zauważyć, że partner projektu, Hala Gdańsk-Sopot Sp. z o.o. (ERGO Arena), zmodernizował 502 oprawy oświetlenia ulicznego, co w ciągu 5 lat dało 2 mln 147 tys. zł oszczędności na kosztach energii.

– Ekonomia, ekologia i estetyka to nasze priorytety związane z tym projektem i te cele zostały osiągnięte. Jest ładniej, z korzyścią dla środowiska, a przede wszystkim znacznie taniej. To ważne, zwłaszcza teraz, przy tak horrendalnych podwyżkach cen energii elektrycznej – mówi Marcin Skwierawski, wiceprezydent Sopotu. – Poza tym zależało nam na doświetleniu przejść dla pieszych, dzięki czemu znacznie poprawiła się widoczność i bezpieczeństwo, zwłaszcza pieszych i rowerzystów – dodaje wiceprezydent.

Stare, zdemontowane oświetlenie uliczne było wykonane na 9 i 10 metrowych słupach oświetleniowych, co powodowało, że oprawy umieszczone były w koronach drzew lub ponad nimi. Większość nowych opraw jest zamontowana na wysokości 4 i 5 m. Zastosowane zostało nowe oświetlenie typu LED o barwie ciepłej i neutralnej, z wysokim współczynnikiem oddawania barw. Dzięki tym zabiegom zwiększyła się ilość i równomierność światła docierającego do drogi i chodnika.

Nowe latarnie uliczne poprawiły także estetykę miasta. Nowe słupy i kształty opraw uzgadniane były z biurem Konserwatora Zabytków. Głos w tej sprawie zabrała także Honorowa Rada Architektury przy Prezydencie Miasta Sopotu. Na etapie projektowania na całym obszarze wymiany wyznaczone zostały strefy w których oświetlenie uliczne zostało uporządkowane i podzielone według potrzeb na stylowe parkowe, współczesne i stylowe wysokie. Wzorem dla odtworzenia oświetlenia ulicznego na ul. Bohaterów Monte Cassino stała się oryginalna lampa z pocz. XX w., jedyna która zachowała się w Sopocie, i która odnowiona stoi na posesji przy ulicy Mokwy 4. Nowo wykonane lampy są wiernymi kopiami zachowanej latarni, wykonanymi w skali 1:1. Wybór historycznego wzoru lamp do oświetlenia ulicy BMC wymagał zlecenia pełnego projektu konstrukcji, w tym dopasowania na podstawie zdjęć historycznego wyglądu klosza. W ramach projektu, w ciągu ul. Bohaterów Monte Cassino wymienionych zostało ponad 70 lamp.

Całkowite koszty realizacji projektu modernizacji oświetlenia dla Gminy zamknęły się w kwocie 13 775 378 zł. Przedsięwzięcie zostało dofinansowane z funduszy europejskich w 85%. Kwota dofinansowania to 11 709 071 zł.

Projekt pod nazwą „Modernizacja oświetlenia ulicznego w Sopocie z zastosowaniem najnowszych technologii” realizowany był w ramach Regionalnego Programu Operacyjnego Województwa Pomorskiego na lata 2014-2020.

https://www.sopot.pl/aktualnosc/10260/m ... ologicznie

[trojmiejski]

Te oprawy na Bohaterów Monte Cassino będące wiernymi replikami są zrobione na bazie Art-Metal 04 Aries LED, od standardowych Ariesów się różnią kloszem specjalnie zaprojektowanym pod tę inwestycję. Na stronie Art-Metal się nawet chwalą tym w galerii zdjęć tej oprawy:
https://www.art-metal.pl/tech_data/04-aries/
