Stacja transformatorowa - budowa

[MRP200]

Trafiają się tacy, ale wierzę że nasz Elektryk do nich się nie zalicza. W końcu musi zdać nam relację z wypadu.

[DocBrown]

Elektryk jako uczeń Technikum Elektrycznego i na dodatek zainteresowany elektrotechniką na pewno wie czym grozi wchodzenie na taką stacje i nie jest samobójcą Czekamy zatem na fotorelacje.

P.S. MRP200 gratuluje Ci 666tego postu

[elektryk]

Niedługo się przejdę się pod niektóre stacje słupowe i w pobliże GPZ-u (oczywiście zdala od ogrodzeń)

[gory]

Drodzy koledzy! tak to się stało że dziś w firmie byliśmy w terenie na przeglądzie gwarancyjnym. Było to na Wałbrzyskiej Specjalnej Strefie Ekonomicznej... Miałem przyjemność sfotografowania Rozdzielni Głównych w budynku, oświetleniowych, na produkcji i w kotłowni... etc. Miałem także przyjemność zajrzeć do stacji trafo Może nie mam dokładnych zdjęć z głębii, bo stacja była uruchomiona więc pracowała cały czas, ale ogólne fotki są. Uporządkuję to sobie i pokażę o ile nie zapomnę.

Stacja Transformatorowa w formie prefabrykatu postawionego k. budynku.
W środku siedzi trafo 20kV / 0,4kV o mocy 250kVA.

[Whites86]

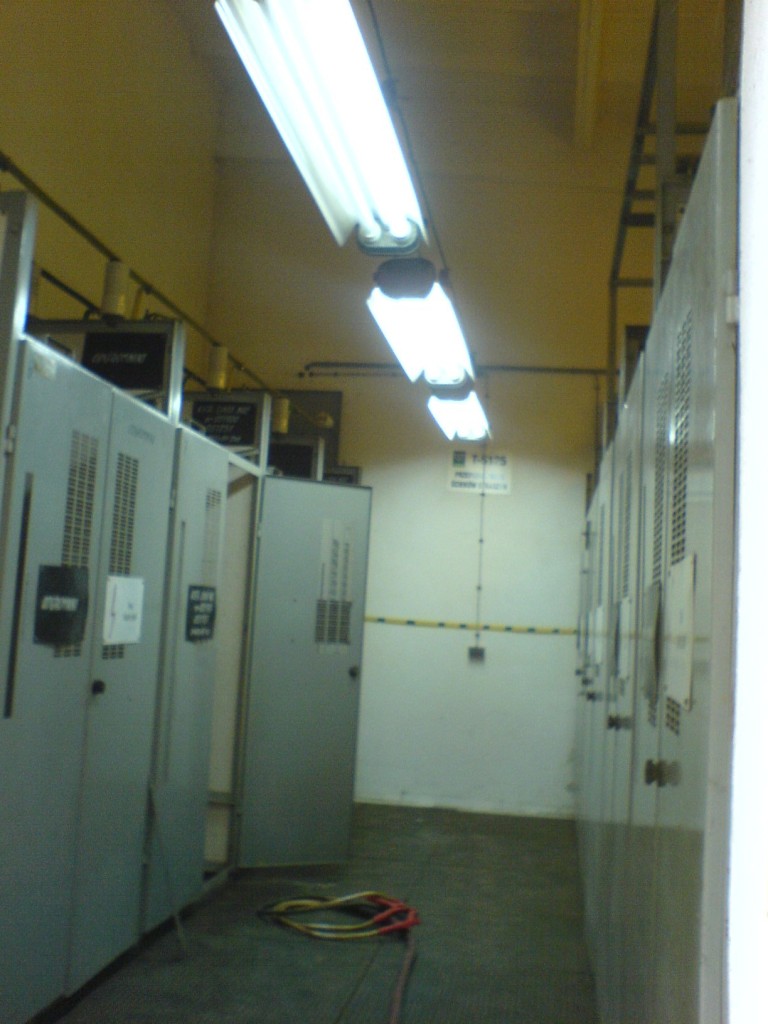

wnętrze jednej ze stacji trafo

[OBp]

Gdzie ta stacja się znajduje?

[Whites86]

Gdzie ta stacja się znajduje?

straszyn przedzieszyn, przepompownia scieków

[Whites86]

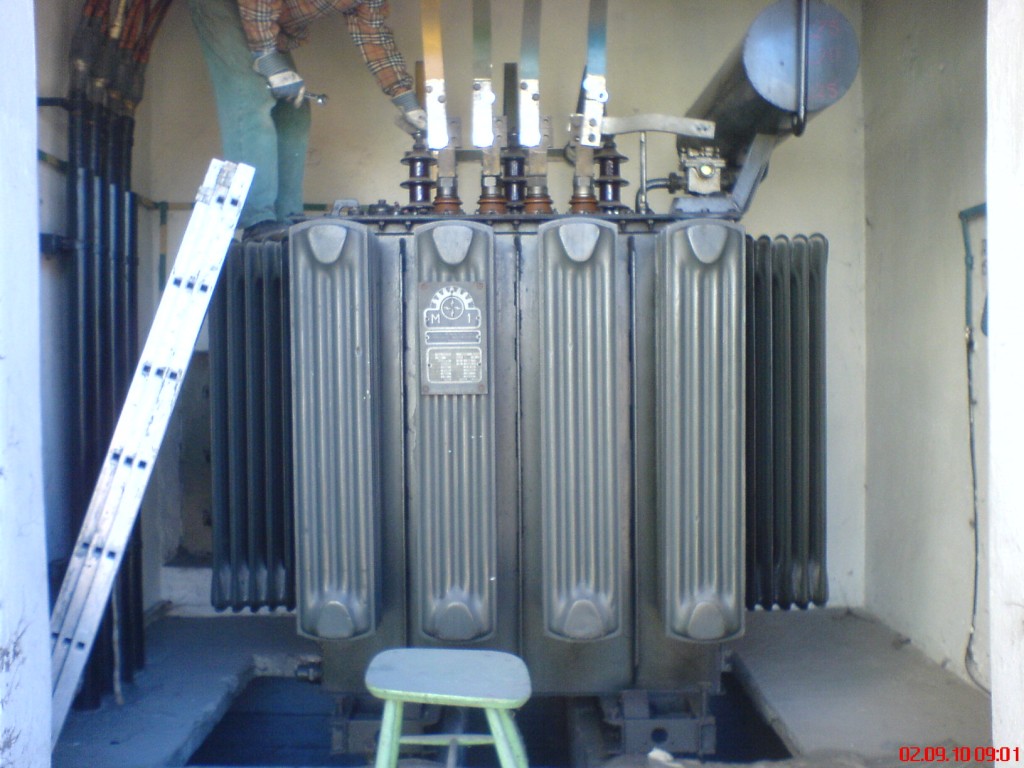

ktos kiedys chcial zobacvzyc stacje trafo od srodka

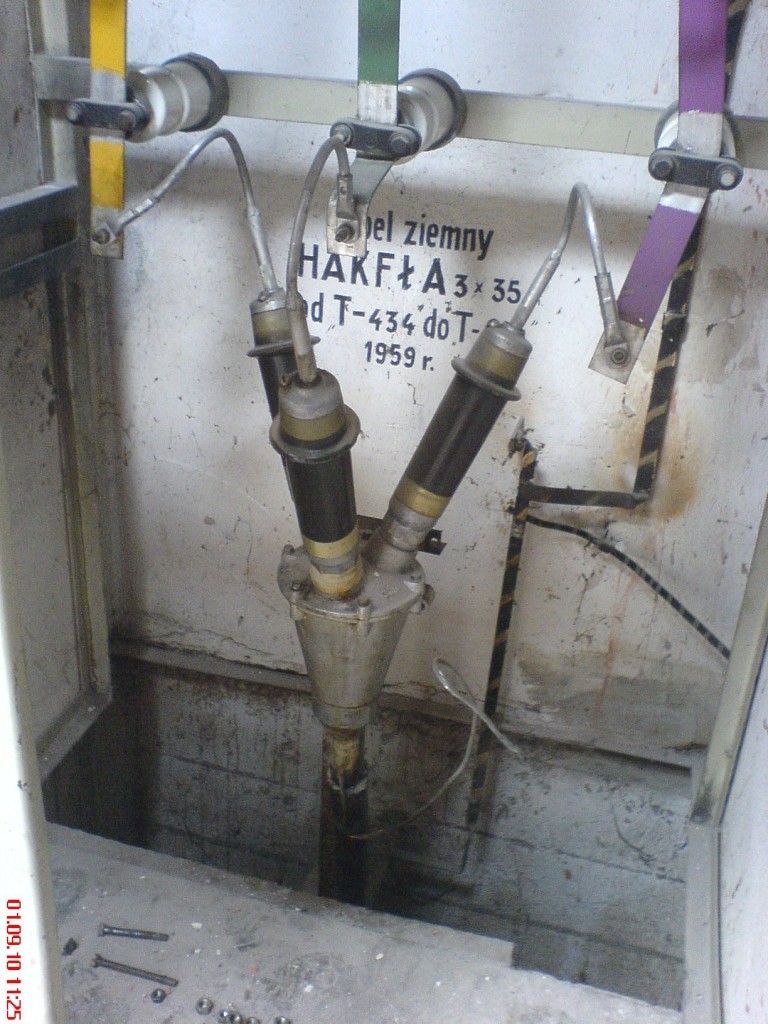

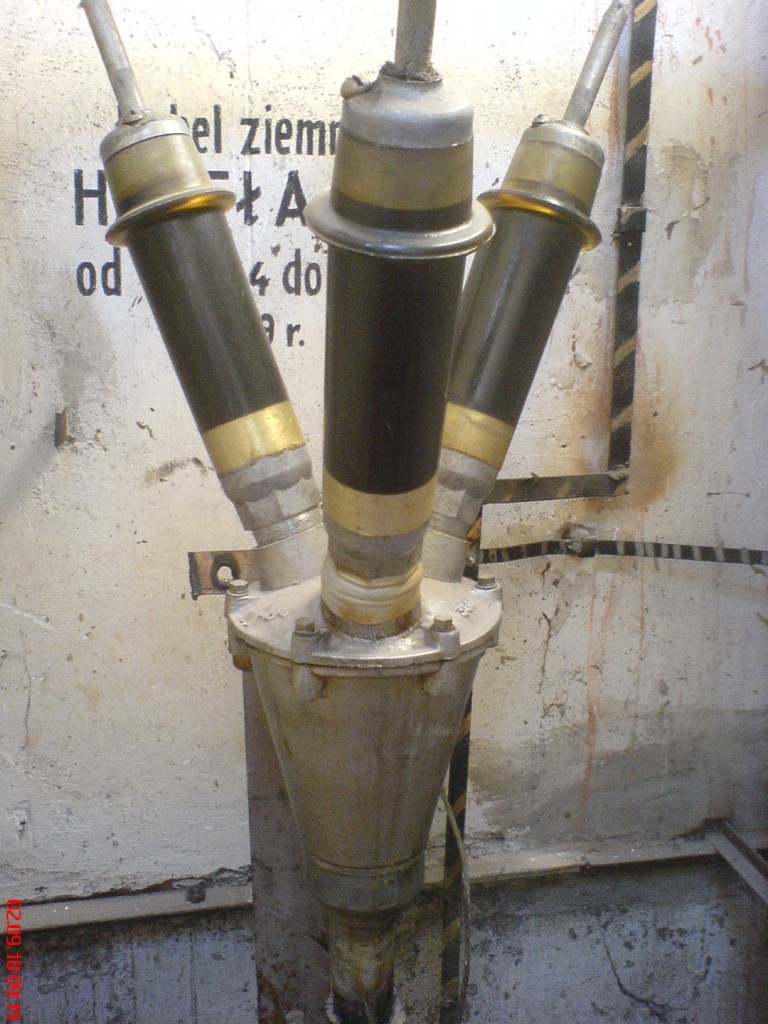

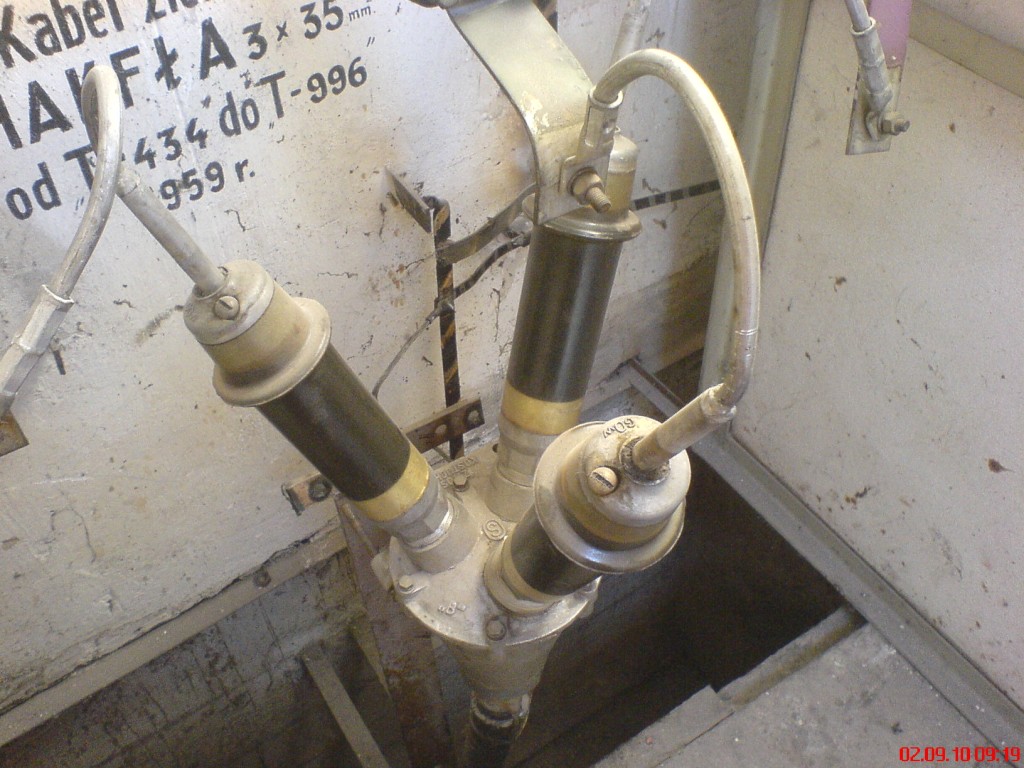

a to fotki archiwalne glowicy kablowej w pewnej stacji

[elektryk]

Dzięki za foty. Coś za mały ten przekrój jak na SN. Obecnie 35 stosuje się do przyłączy nn.

[bartek380V]

Skoro jestesmy przy stacjach trafo to ja kiedys sfocilem tabliczke znamionowa stacji trafo - slupowej. Na tabliczce odczytalem ze ma moc 100kVA i prad dolny znamionowy 144,3 A jakie bezpieczniki BM nalezy tam zastosowac i jaka jest srednia obciazalnosc takiego sprzetu?ja bym dal BM 125 A , ile domow mozna podpiac pod ta stacje i jakie ustala sie wspolczynniki jednoczesnosci? Slyszlem ze kiedys mozna bylo max podlaczyc 25 domow a bezp. 125A BM w takim razie jaki przyjmuja wpolczynnik jednoczesnosci? GByby przyjac kazdemu zabezpieczenie przedlicznikowe przynajmniej 25A na faze i jest to osiedle domkow 1 rodzinnych a kazdy ma tylko odb 1 fazowe to 15 domow uciagnie to trafo Na szczescie nie kazdy obciaza tak siec
