Witam,
cieszyn napisał(a):Cieszy mnie, że kol. Zawistak tak dokładnie prześledził trasę tej linii WN. Nigdy bym nie przypuszczał, że to można tak łatwo ustalić
Zawsze uważałem, że trzeba by się spytać w Rejonie, a tam nikt nie ma czasu na takie sprawy.
Nie zawsze jest tak łatwo, trzeba znać rozwiązanie występujące na takich liniach, super jest jak są normalne zdjęcia z tamtego rejonu na których widać słupy albo jakieś dokumenty, które mówią przynajmniej o przebiegu tej linii( tak jak np. 220kV GPZ Miłosna-GPZ Mory, wtedy mniej więcej wiadomo, że linia biegnie z Miłosnej aż do Mor i prawdopodobnie nie ma rozgałęzień). Z niektórymi liniami jest problem( np. jak wyszukiwałem trasę tej linii którą sfocił Cieszyn przebiegały obok siebie 2 linie, pomyliłem jedną z drugą, ale zastanowiło mnie to,że ta linia nie idzie do Rybnika i jakiś dziwny ma przebieg i sie zorientowałem, ale np. linia od RPZ Henryków rozdziela się w rejonie CH Treny w Warszawie i część idzie przez cm. Północny, wtedy był problem, pomyliłem się i znalazłem tą linie która nie jest wykorzystywana, wtedy mnie zdziwiło że na zdjęciu miała zdjęty dolny tor, teraz dopiero kiedy byłem koło cm Północnego i CH Treny zorientowałem się jaki jest przebieg tej linii, myślałem że nie biegnie przez cm. Północny, potem w tym programie się okazało, że rzeczywiście biegnie przez cm. Północny, pomogły również te linki które zamieściłem).
Czasami linia przechodzi w kabel i wtedy jak np. jest jakieś szkrzyżowanie wielopoziomowe to można się zorientować że część napowietrzna zaczyna się gdzieś za nim, ale na przykład linia EC Siekierki-RPZ Stegny-RPZ Południowa to przechoszi w kabel i bez mapy linii jej bym nie znalazł( z mapą jeszcze było ciężko, ale się udało). Okazało sie że zakręca pod kątem prostym( myślałem że szła prosto). Albo jeszcze np. podczas szukania przebiegu linii EC Siekierki-RPZ Natolin linia przechodzi w kabel. I co się okazało? Że linia w momencie kiedy jest w kablu ma rozgałęzienie do jednej stacji, tam akurat była jeszcze wycinka z czasów kiedy była napowietrzna, ale tylko do jednego rozgałęzienia, do drugiego już nie i znowu mapa pomogła.
Może się jeszcze zdarzyć że są kiepskie zdjęcia z satelity, wtedy to bez dokładnej mapy nie znajdziemy linii przebiegu dokładnego linii.
cieszyn napisał(a):To znana miejscowość, jest tam jedna z największych czeskich hut żelaza, pracował tam mój wujek, który mieszkał po czeskiej stronie. Huta jest bardzo stara, jeszcze przedwojenna.
Miała kominy i myślałem że to elektrownia

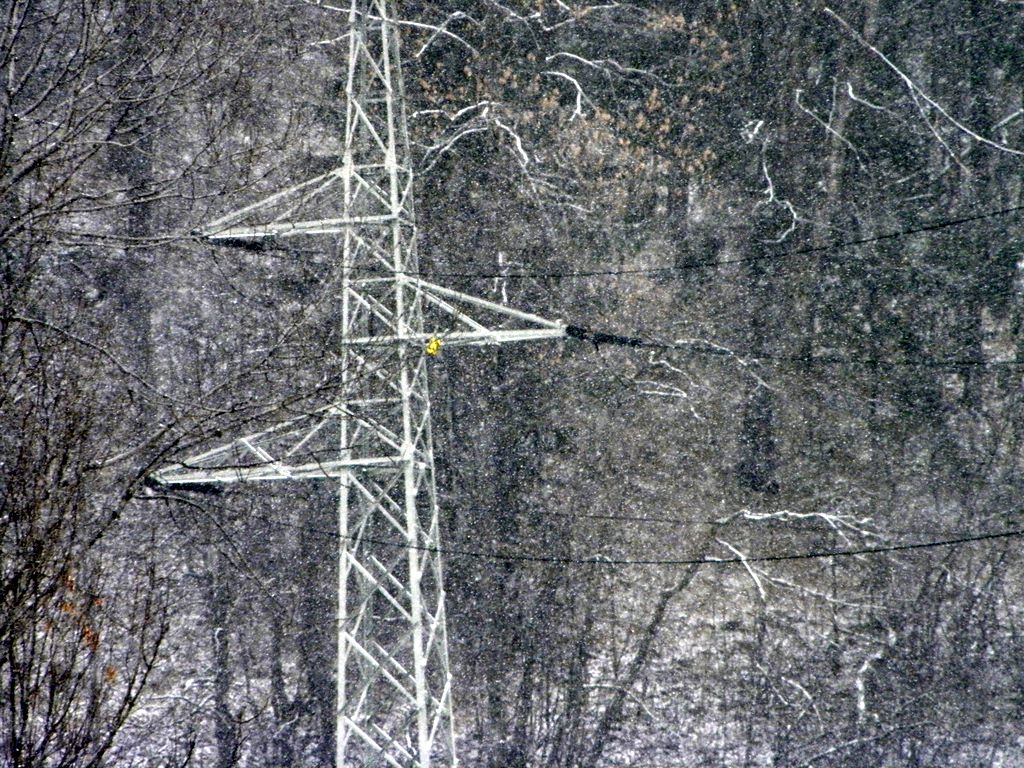

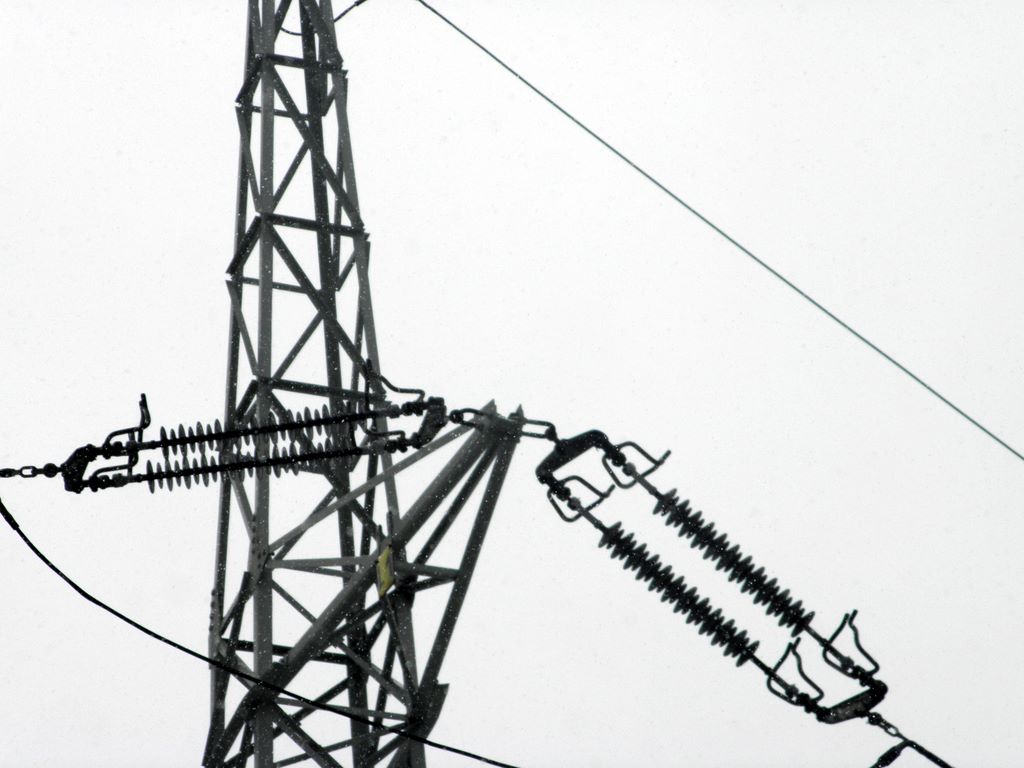

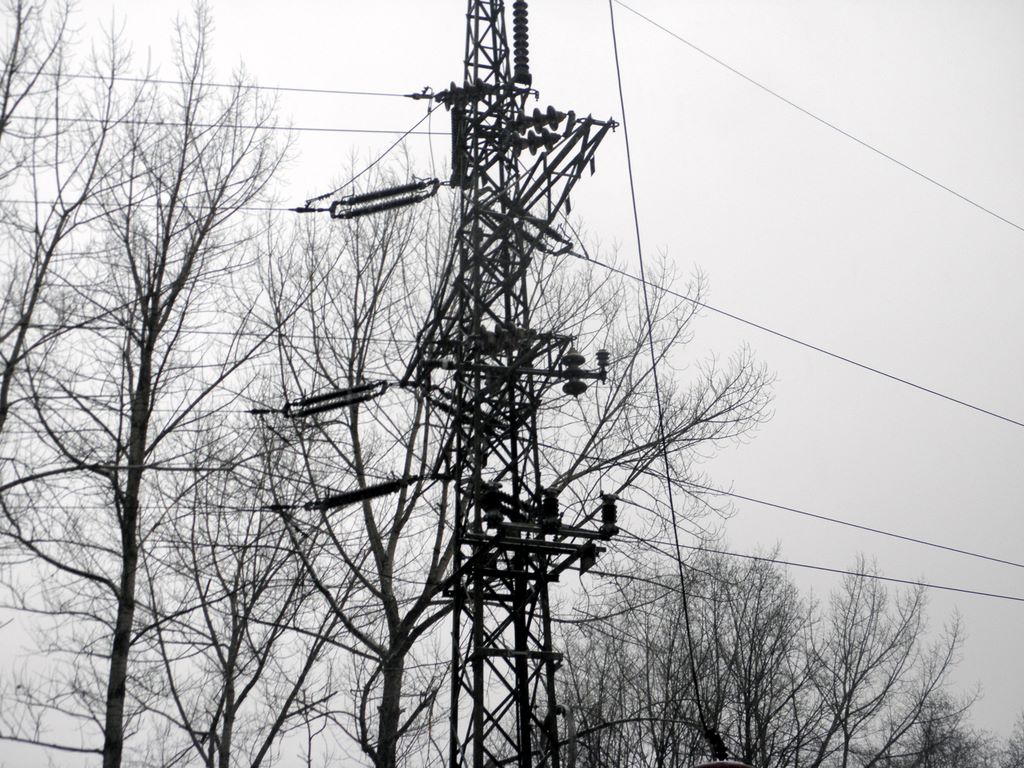

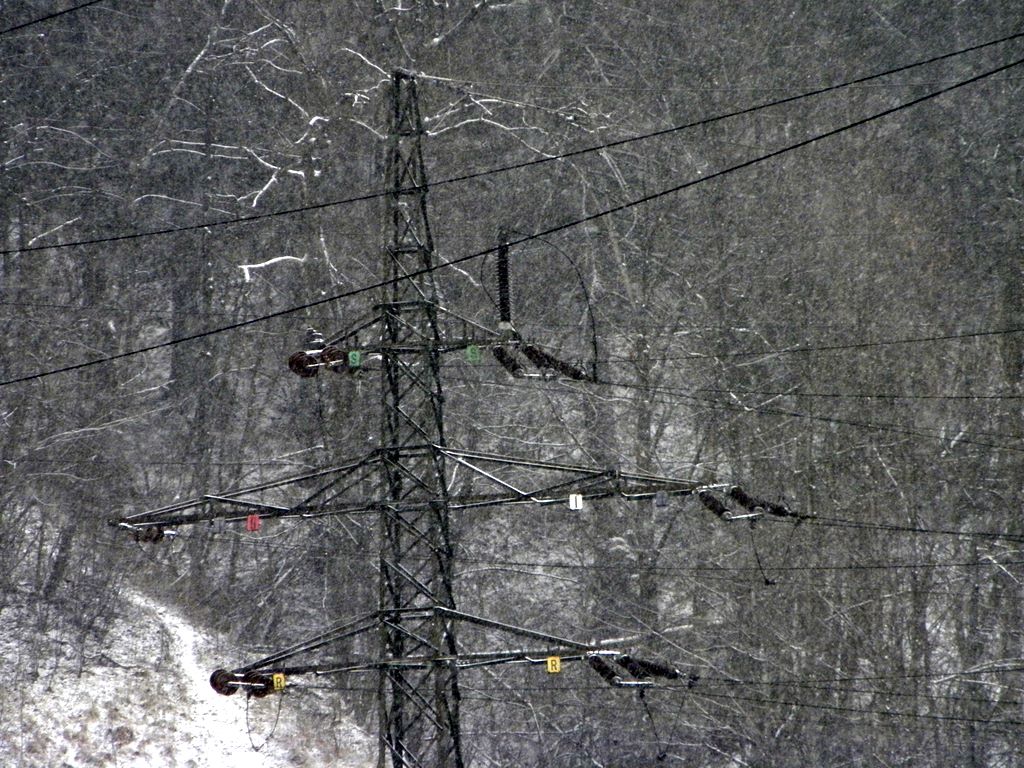

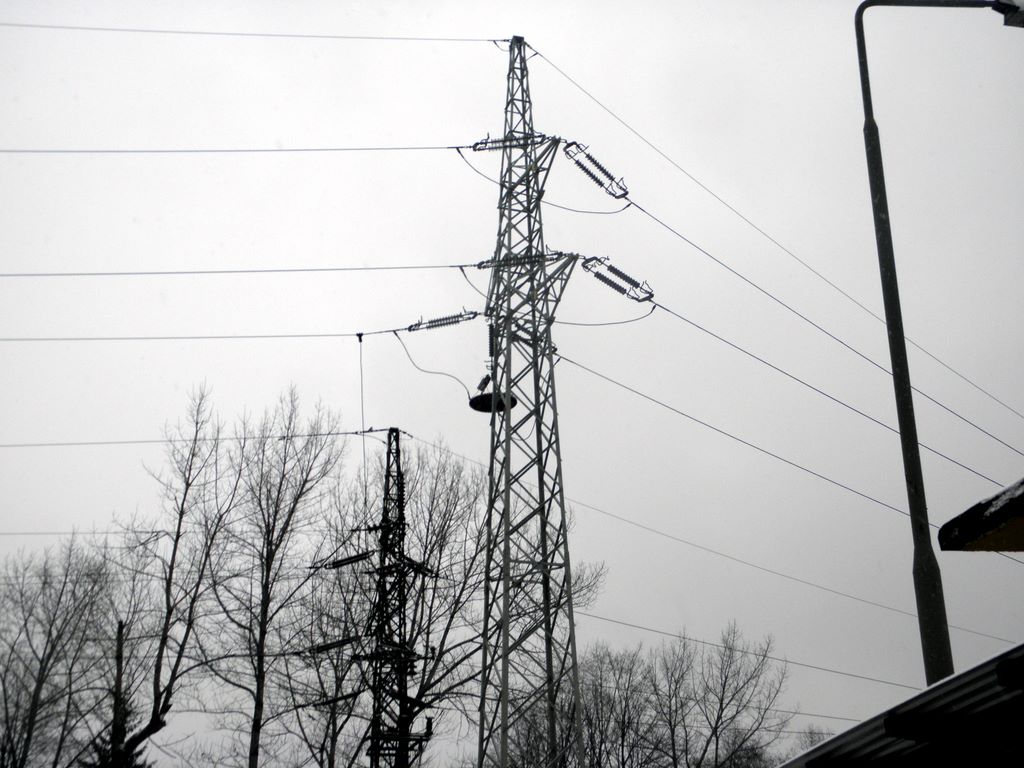

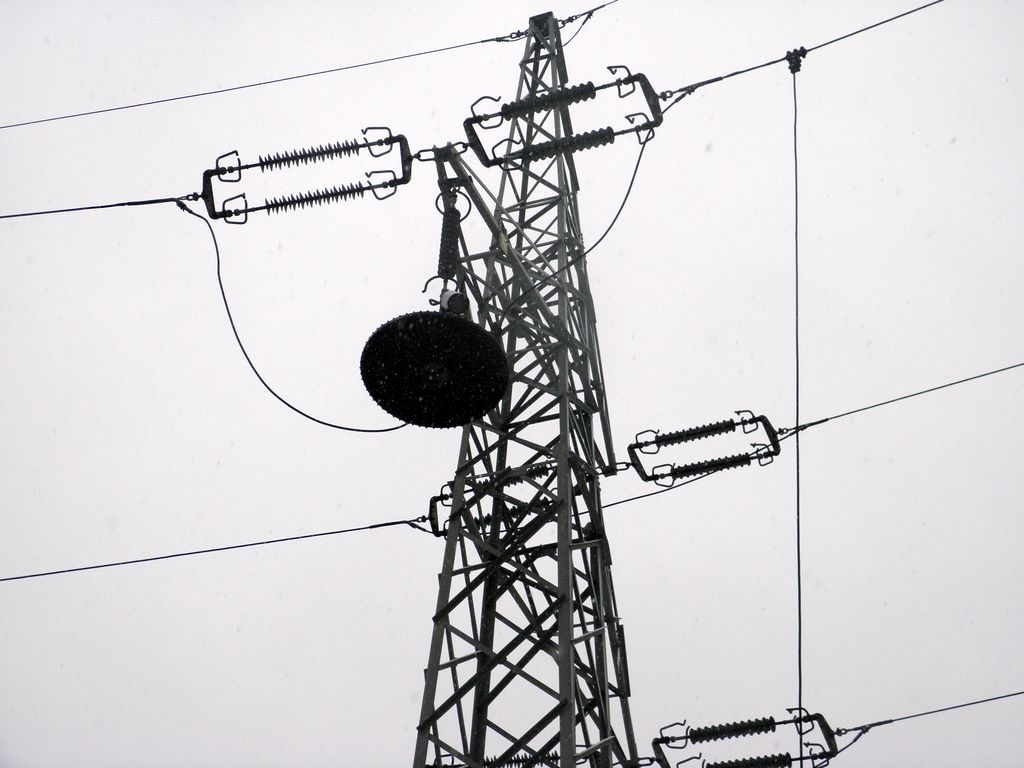

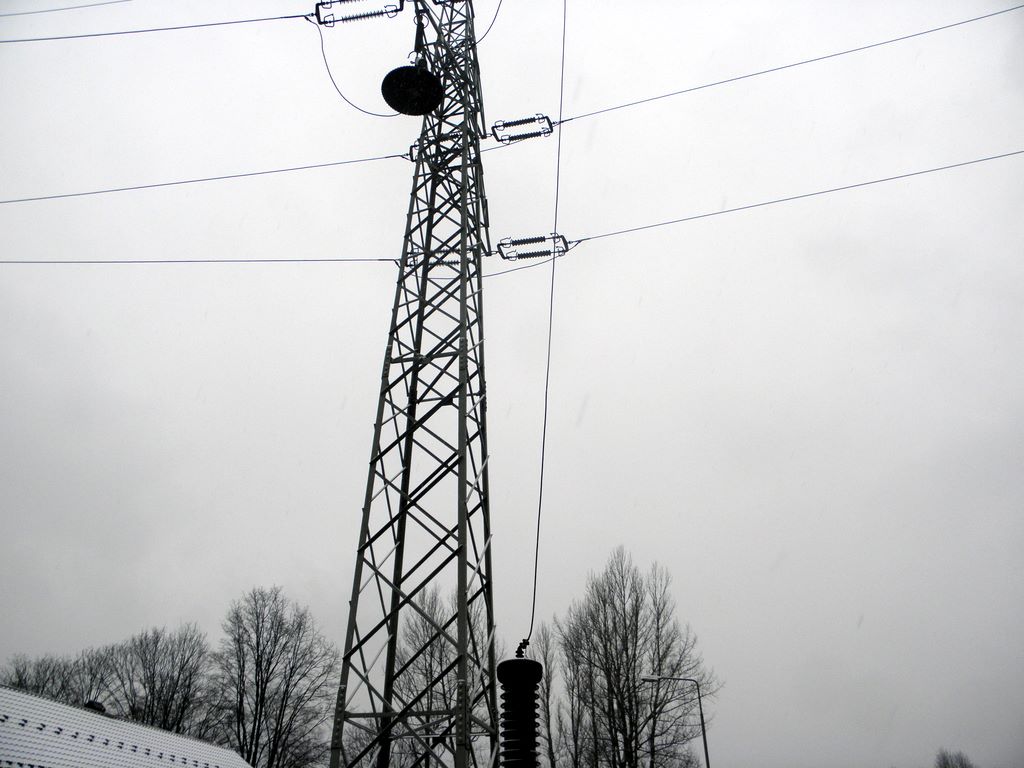

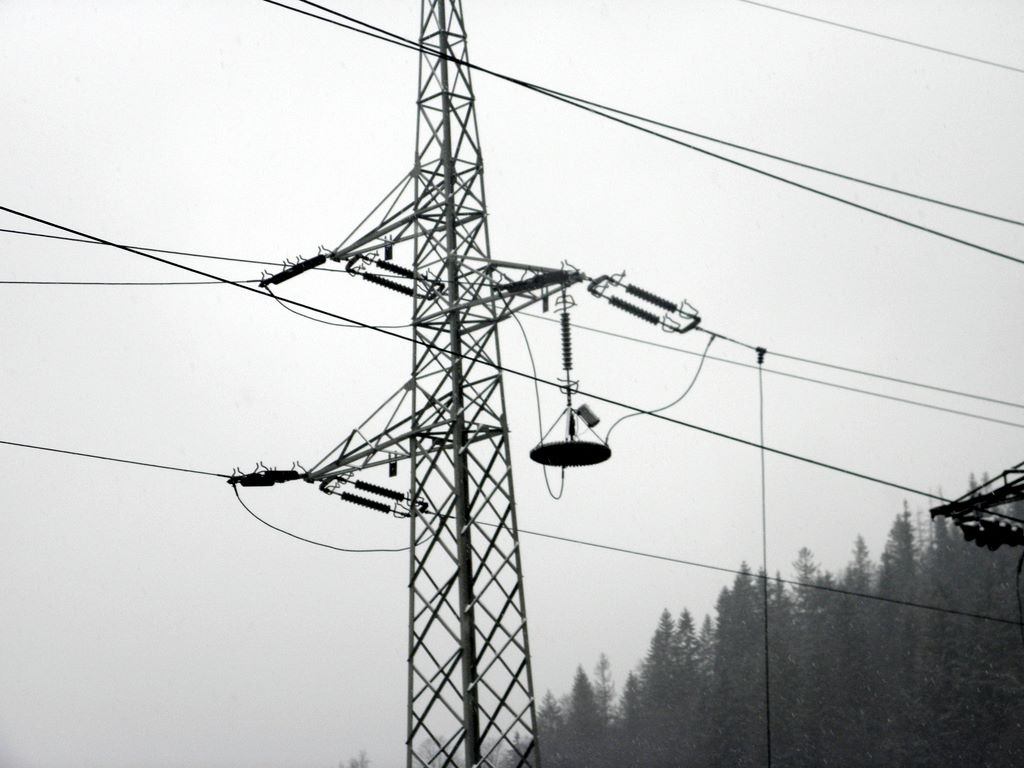

Na tym zdjęciu widać słup wysokiego napięcia z tego miasta na T
:
http://www.panoramio.com/photo/35237897To zdjęcie mi pomogło:
http://www.panoramio.com/photo/11193016Te druty z "tyłu" zdjęcia dochodzą od E. Rybnik, na "lewo" do tej huty, te które są z "przodu" z powodu kiepskich zdjęć satelitarnych nie wiem (na razie
) dokąd idą, ale znając mnie to jestem tak uparty że się dowiem
Można podejrzewać( albo i na pewno), że ta linia jest obustronnie zasilana.
Cieszyn napisał(a):Kiedyś pracowałem w Polifarbie jako uczeń na praktyce murarskiej, była tam rozdzielnia elektryczna i był też jegomość, który zarabiał na nowo zatrudnionych.
Otóż zakładał się o flaszkę, że stanie na jednej nodze i ręką chwyci na chwilę szynoprzewodów pod napięciem - juz nie wiem, jakie tam było napięcie.
I faktycznie wygrywał te swoje pół litra! Wiecie jak?
Zapewne miał drewnianą protezę nogi( coś takiego opisywali na forum SEP).
Pozdrawiam
P.S. 13:57 edycja postu
Przez kilka godzin szukałem w całym internecie i dowiedziałem się, że:
1. Stacja w rejonie KWK Morcinek nazywa się prawdopodobnie SE Pogwizdów, stacja przy ulicy Haźlaskiej tak jak ulica( SE Haźlaska), stacja przy ulicy Słowiczej nazywa się SE Mnisztwo.
2. Linia, która na tym zdjęciu:
http://www.panoramio.com/photo/11193016jest z "przodu" biegnie do miejscowości Ustroń( tam jest chyba elektrownia wodna), z Ustronia jest linia 110kV do Wisły.
3. Ze stacji Pogwizdów jest odgałęzienie do 2 kopalń w Czechach, Darkov( stacja Darkov) od tej linii pomiędzy SE Pogwizdów i SE Darkov jest odgałęzienie do kopalni ČSM( SE ČSM). Skrót SE to oczywiście Stacja Elektroenergetyczna.
Na razie nie wiem czy będę dalej szukał pozostałych nazw stacji, ta koło kopalni Borynia nazywa się tak samo jak stacja, jest jeszcze SE Moszczenica 220/110kV linia 110kV biegnie do Se Pniówek.
Chyba to będzie na tyle, już nie chcę tyle szkukać.

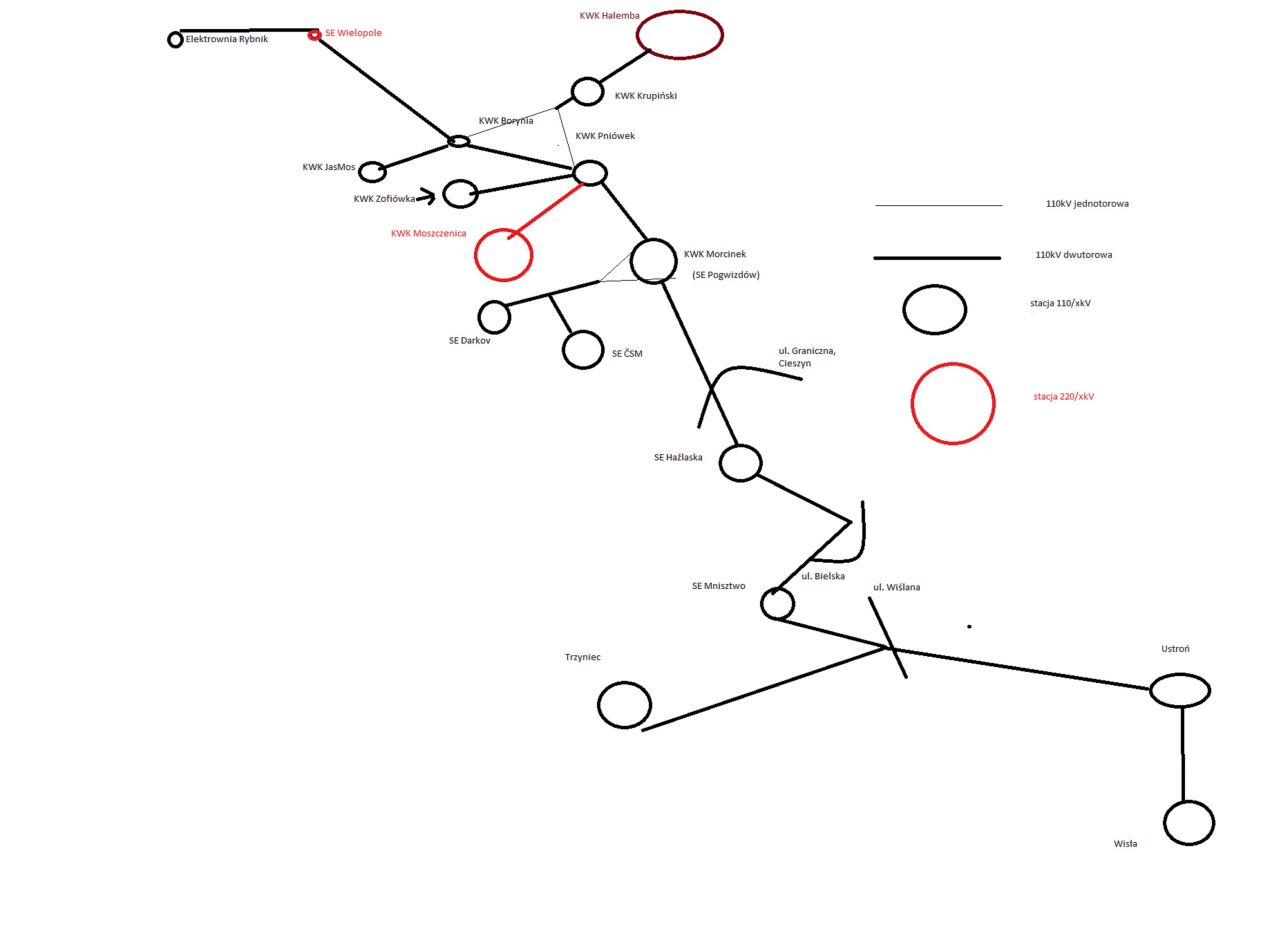

Zamieszczam jeszcze mały schemat w paincie przedst. mniej więcej przebieg linii, odległości nie odzwierciedlają prawdziwych:
http://lighting-gallery.pl/gallery/image.php?album_id=380&image_id=25573 (nie zamieszczam zdjęcia, bo mi ucina kawałek)
no i linki, które pomogły:
zdjęcia Se Pogwizdów:
http://nwrkarbonia.com/pl/Historia%20firmy/index.htmltu jest napisane o SE Haźlaska i SE Mnisztwo:
http://www.elbud.katowice.pl/refcert_2003.htmltutaj o tych kopalniach w Czechach:
http://www.dalkiapowerline.pl/o_nas.htmltutaj dowiedziałem się o przebiegu linii tam gdzie były kiepskie zdjęcia satelitarne:
http://webcache.googleusercontent.com/search?q=cache:Z49XghQvIEQJ:www.enion.pl/r/zalaczniki/przetargi/RUL6_Tabela%2520do%2520zadania%2520nr%25205.xls+110+kV+ustro%C5%84&cd=2&hl=pl&ct=clnk&source=www.google.comz tego linku dowiedziałem się o Moszczenicy:
http://www.swierklany.pl/index.php?option=com_content&view=article&id=68&Itemid=97z tego o KWK Krupiński i o tym, że w kopalnach są generatory:
http://www.komel.katowice.pl/ZRODLA/FULL/85/ref_24.pdfWszystkich poł. nie narysowałem, jest sporo odgałęzień, z kopalni Halemba i GPZ Wielopole( to akurat nie dziwne, do obydwu stacji dochodzą linie 220kV).
Pozdrawiam
przez cieszyn » 4 kwietnia 2011, 23:10
