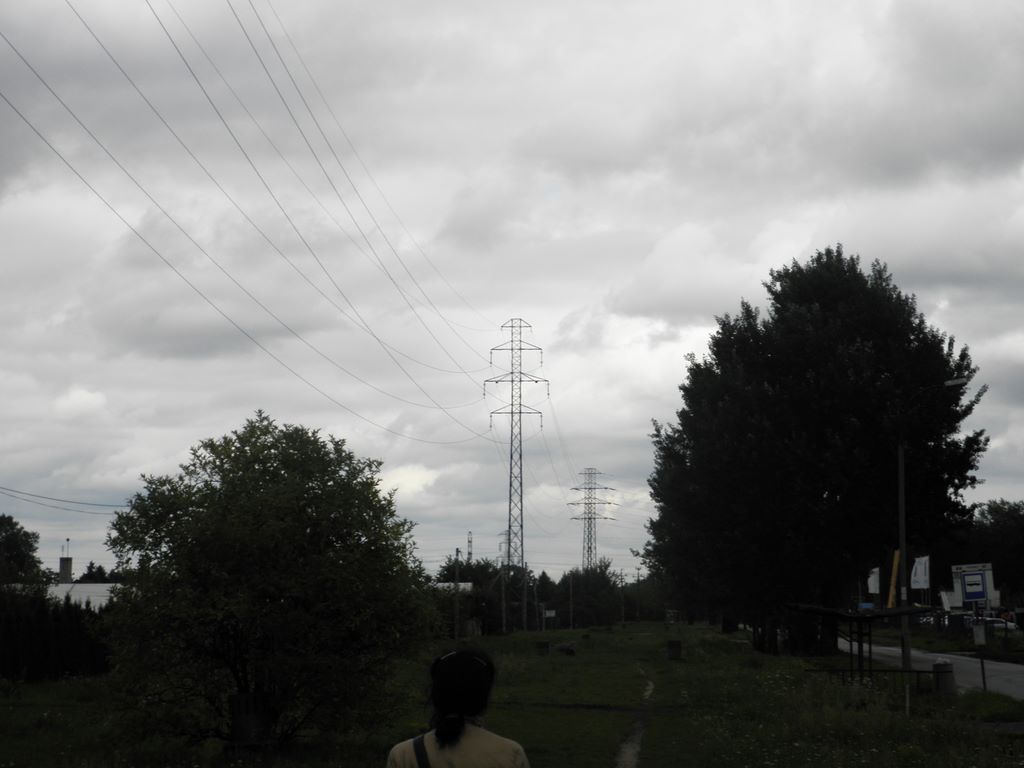

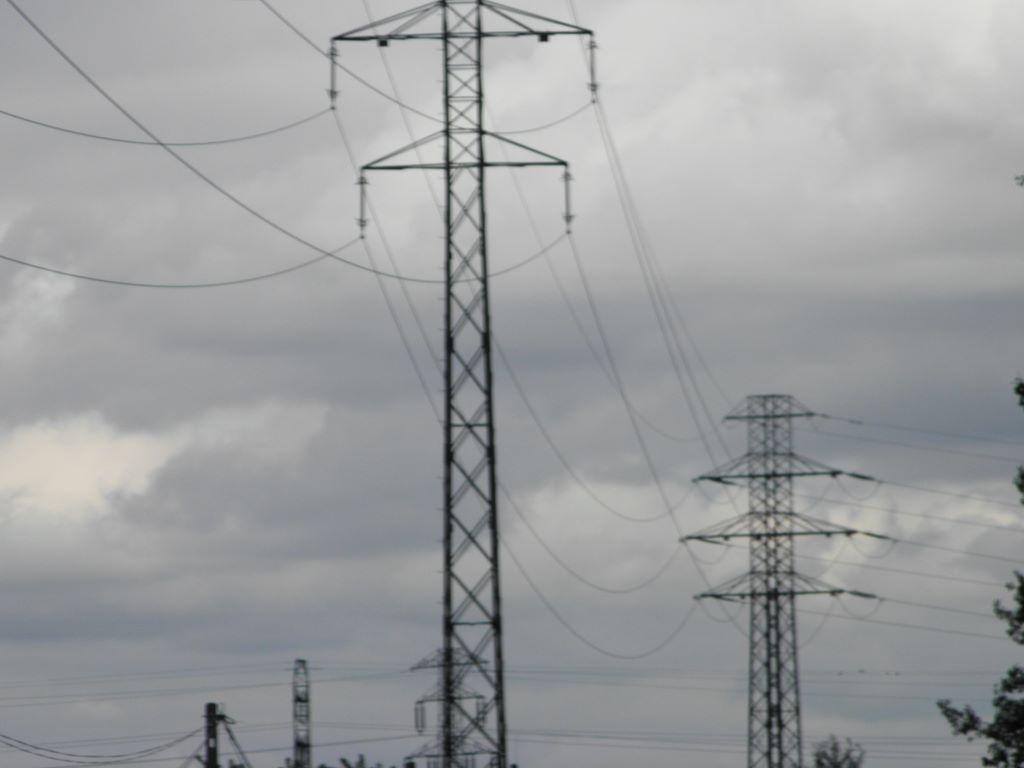

Na ostatnim zdjęciu, ta linia po prawej, to chyba o większym napięciu niż ta po lewej?

Wszystkie te linie to 110 kV dochodzą do GPZ Bursaki

Skąd to wiesz Elektryk Widzę,że włóczysz się po moich rejonach

[elektryk]

Na ostatnim zdjęciu, ta linia po prawej, to chyba o większym napięciu niż ta po lewej?

Wszystkie te linie to 110 kV dochodzą do GPZ Bursaki

Skąd to wiesz Elektryk Widzę,że włóczysz się po moich rejonach

No znam troche Lublin To zdj. gdzies w okolicach Związkowej

[lampawls]

No nie daleko Związkowej dokładnie na ul.Franciszka Stefczyka(obok Lubelskiego Centrum Małych Zwierząt) czy jakoś tak

PS.na końcu tej ulicy jest droga w lewo ze starych płyt betonowych.po przejściu jakiś 200 metrów jest opuszczony budynek,nie wchodziłem do niego nigdy,ponieważ obawiam się chuliganów,żuli lub ''Wściekłych Dresów''

Koniec Off-Topu
A tak na marginesie,co oznacza skrót GPZ

[zawistak]

Cześć,

A tak na marginesie,co oznacza skrót GPZ

Gpz-główny punkt zasilający, nazewnictwo jest wyjaśnione w wątku o stacjach Wn.
Gpz w praktyce to stacja na napięcie 400 i/lub 220kV, w małych miejscowościach także na 110kV( chodzi o to, że jest to główne źródło zasilania, sieć rozdzielcza to 15kV).
W dużych miastach( np. Warszawa) stacje 110/15kV to już RPZ( rozdzielczy punkt zasilający), ponieważ takich RPZ-tów musi być sporo, żeby zasilić Warszawę, natomiast GPZ to tylko stacje 400 i 220kV.
Pozdrawiam

[cieszyn]

Na ostatnim zdjęciu, ta linia po prawej, to chyba o większym napięciu niż ta po lewej?

Wszystkie te linie to 110 kV dochodzą do GPZ Bursaki

To ciekawe, czemy jedna wyższa , a druga niższa?
Albo może to złudzenie optyczne? lub też jedna idzie "wyżej" bo musi jakieś obiekty "przekroczyć" ?

[zawistak]

Witam,
No więc nowe zdjęcia słupów z piątkowego wypadu z oskardem(było to 22.07.11r), będą jeszcze fotki opraw( jak wrzuce ).

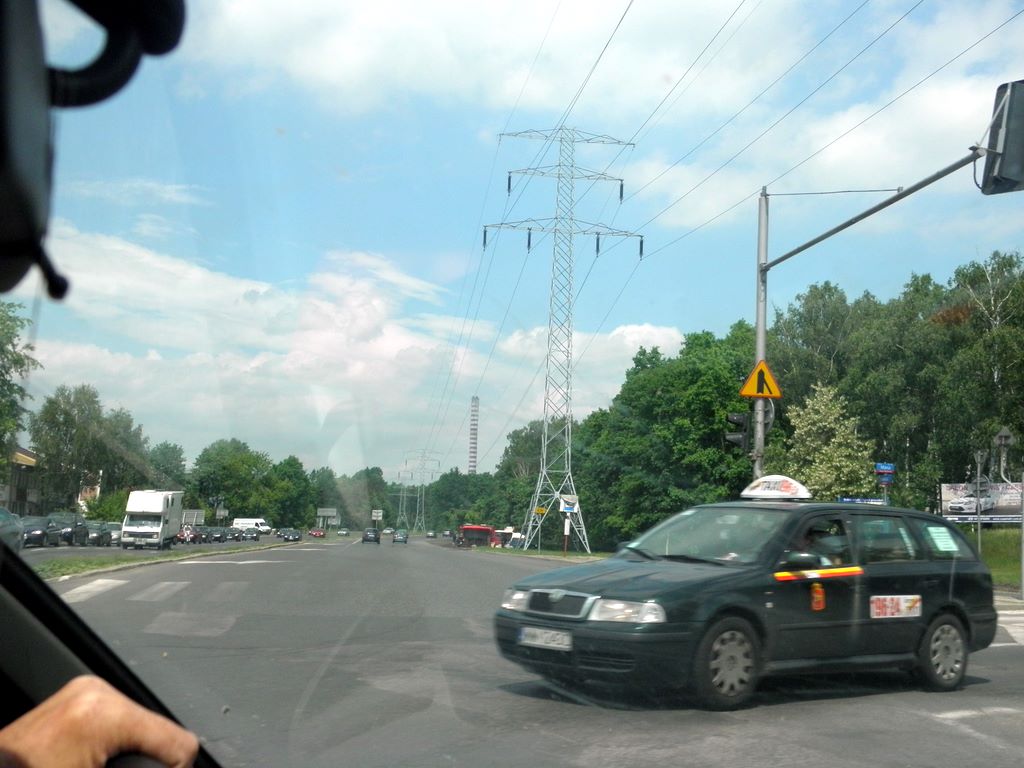

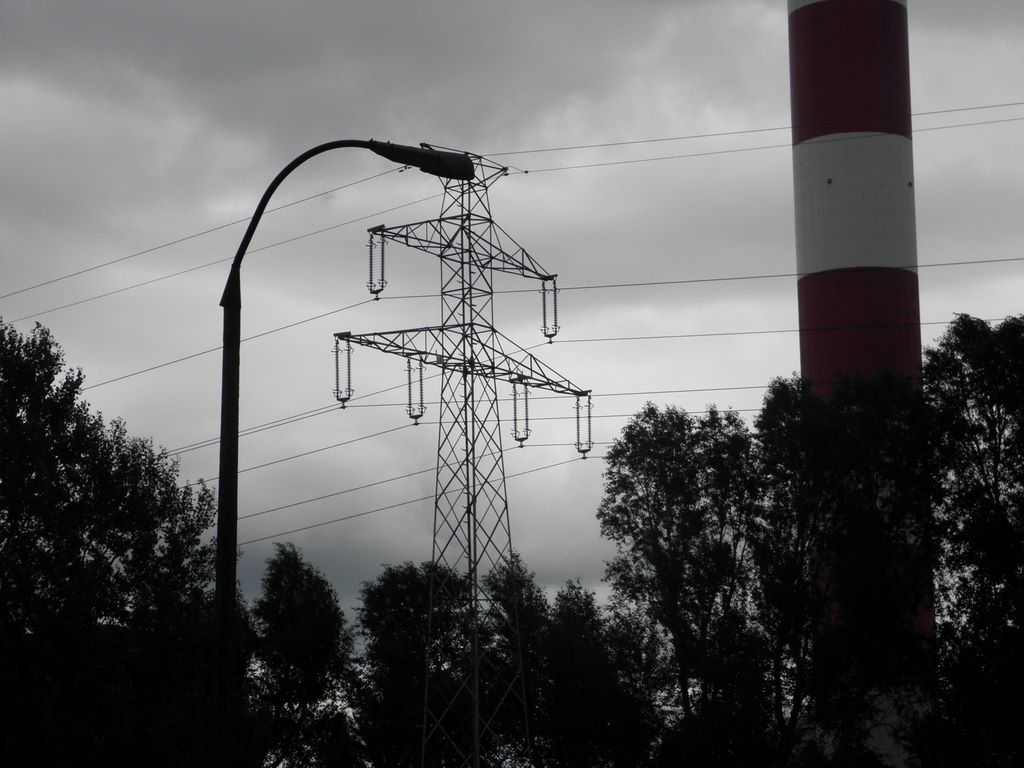

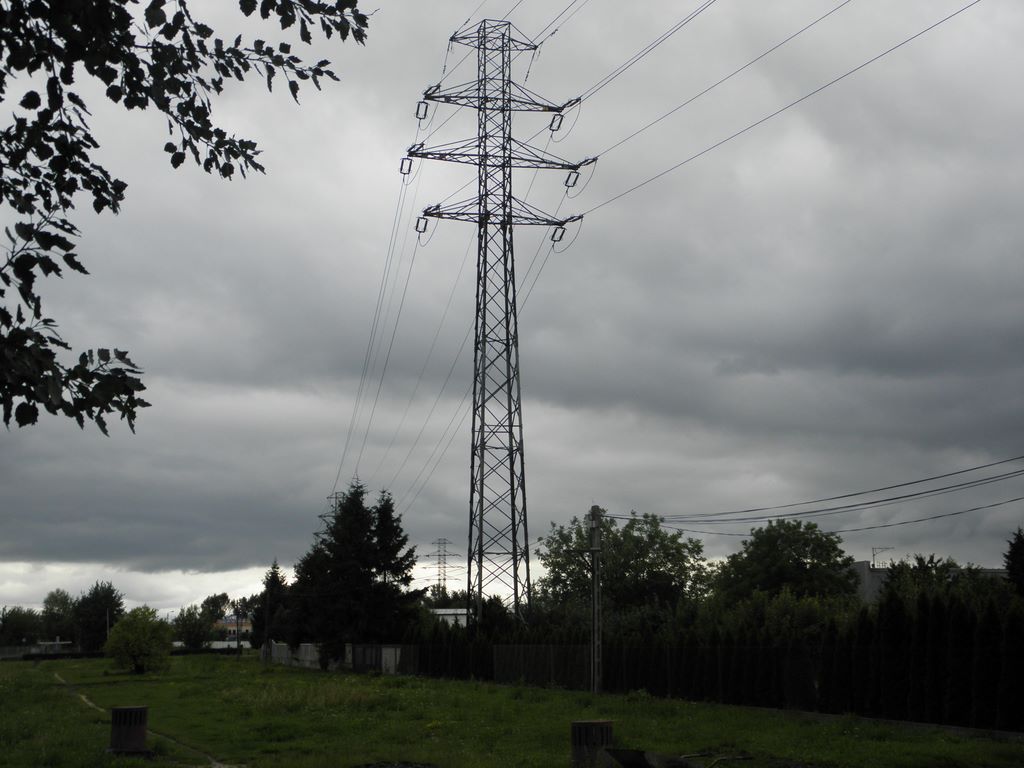

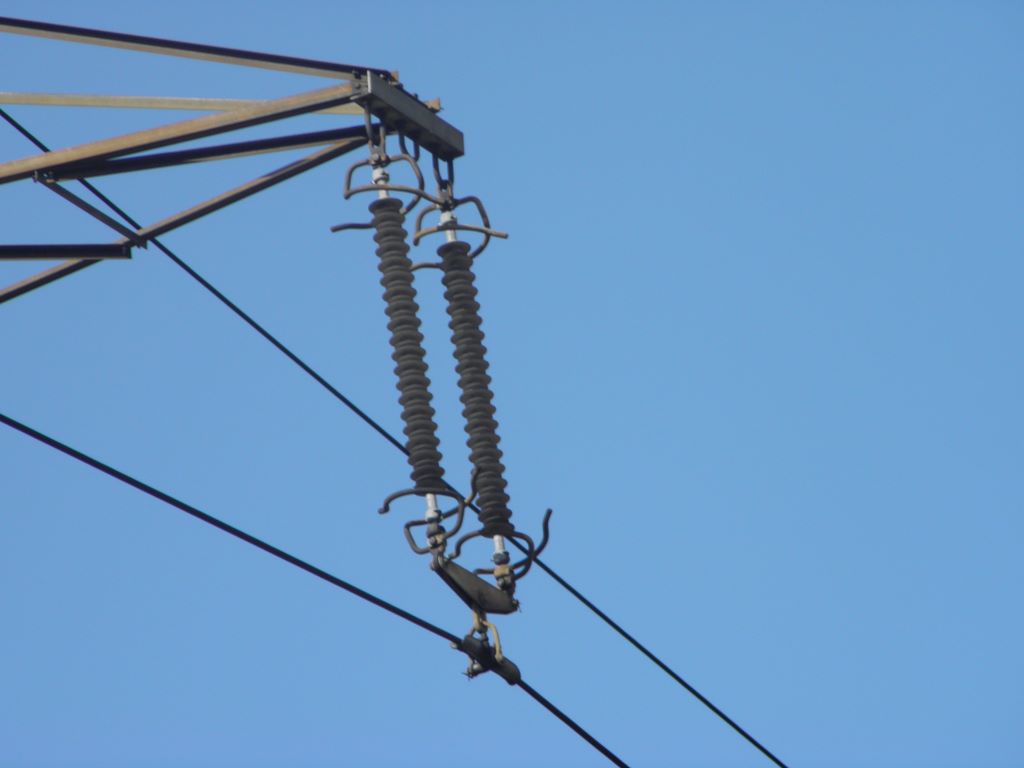

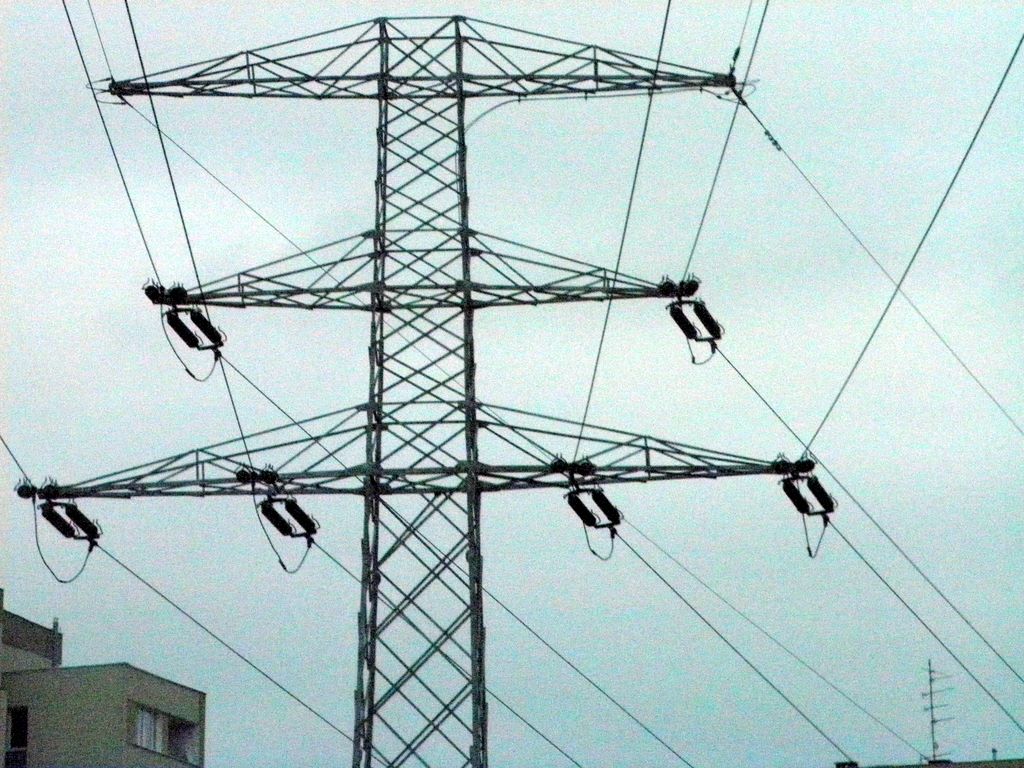

Na początek stara, pognieciona oprawa, w tle słup linii 110kV Ec Siekierki-RPZ Natolin:

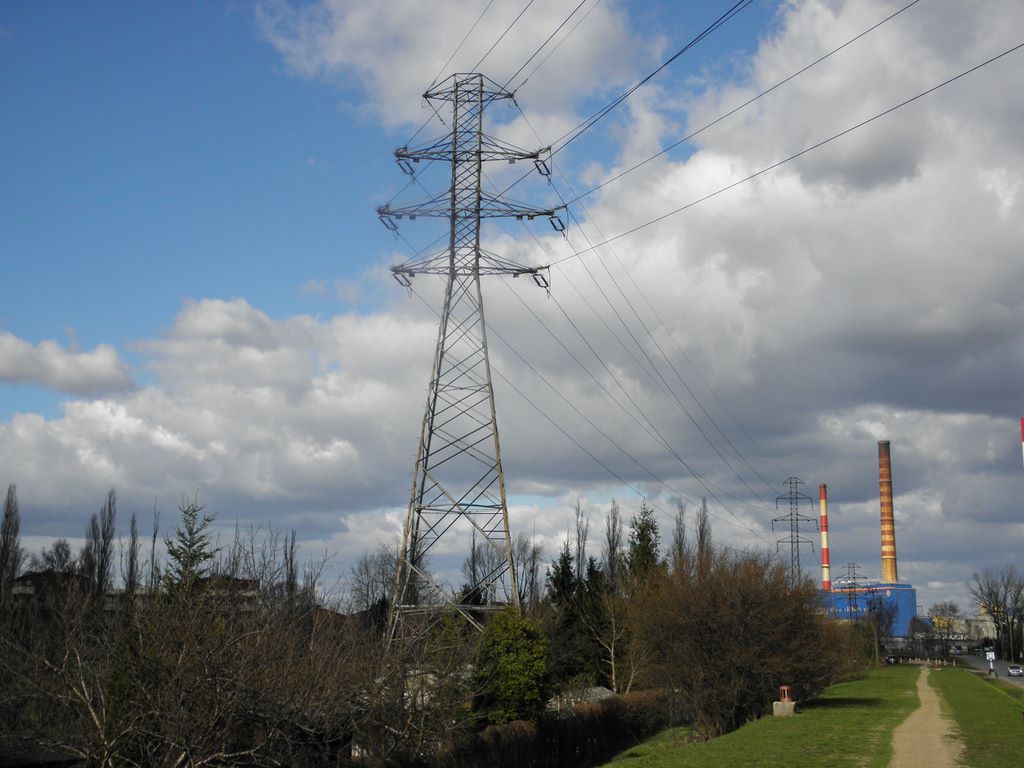

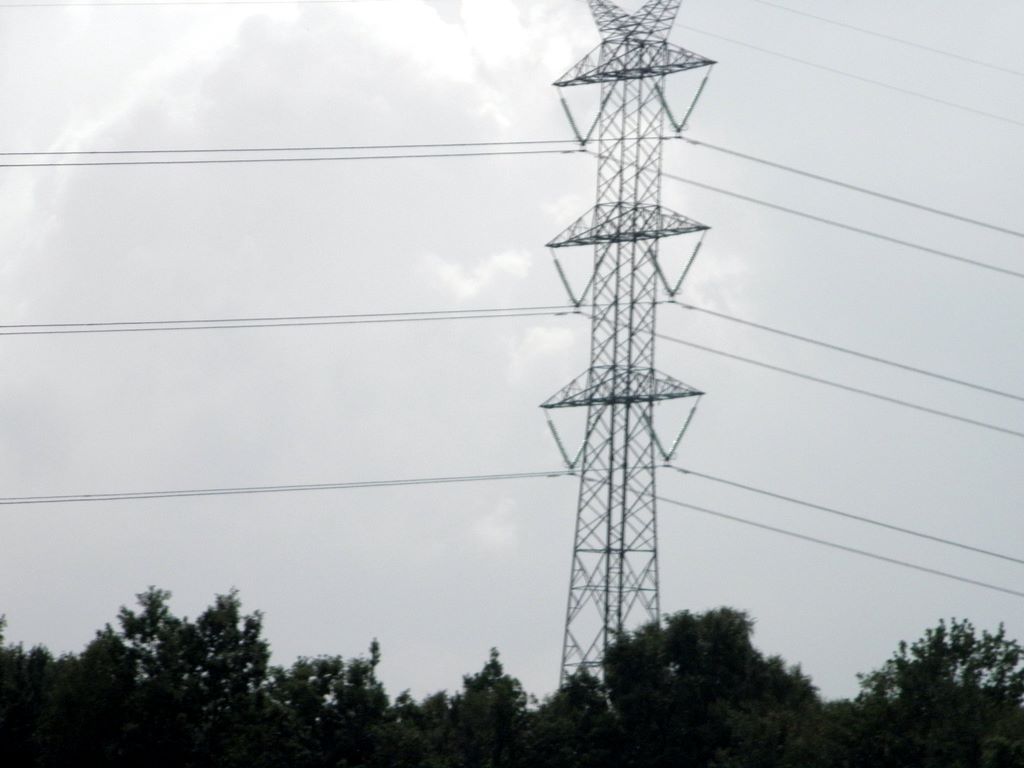

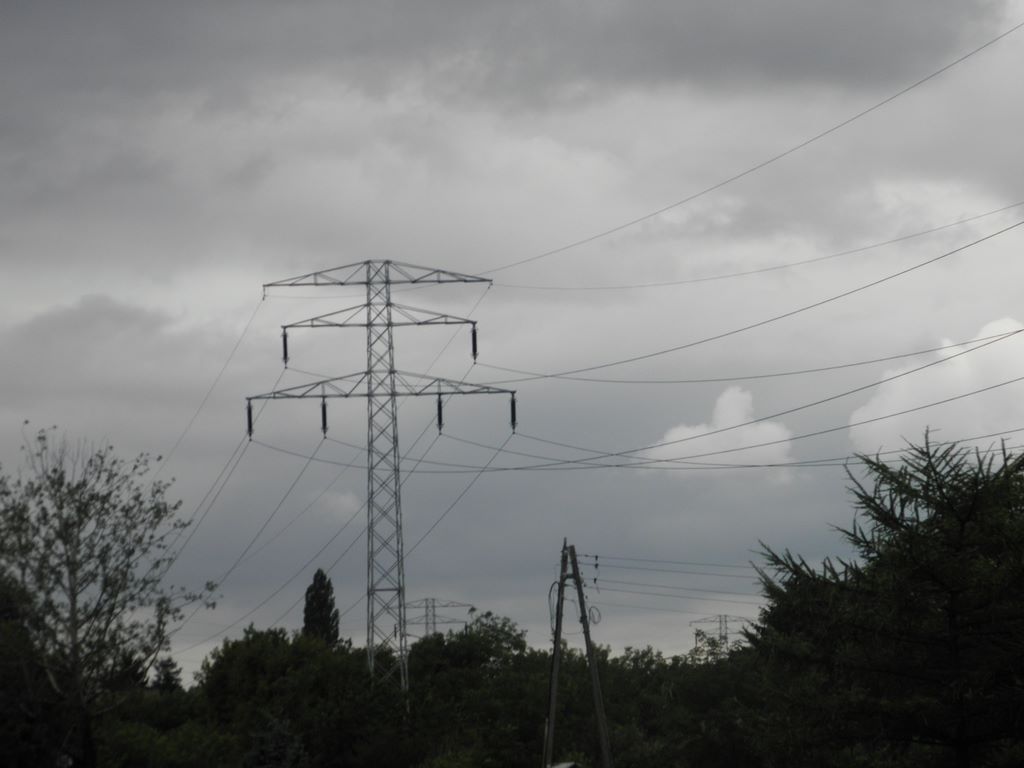

Teraz słynna linia EC Siekierki-RPZ Ursynów:

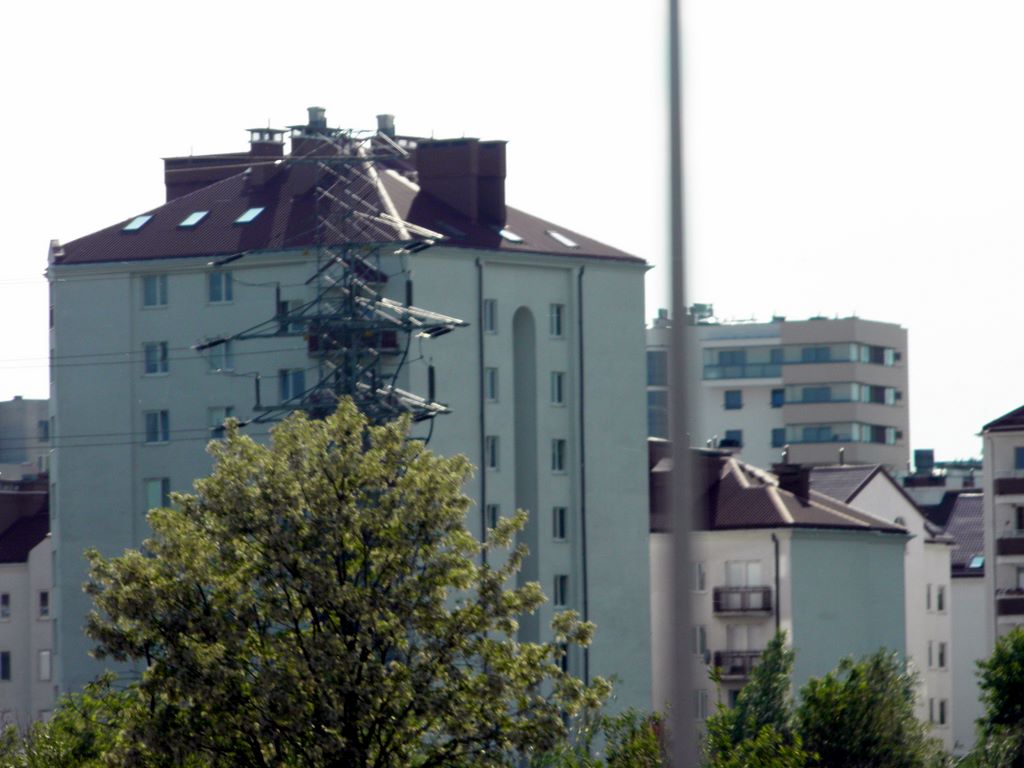

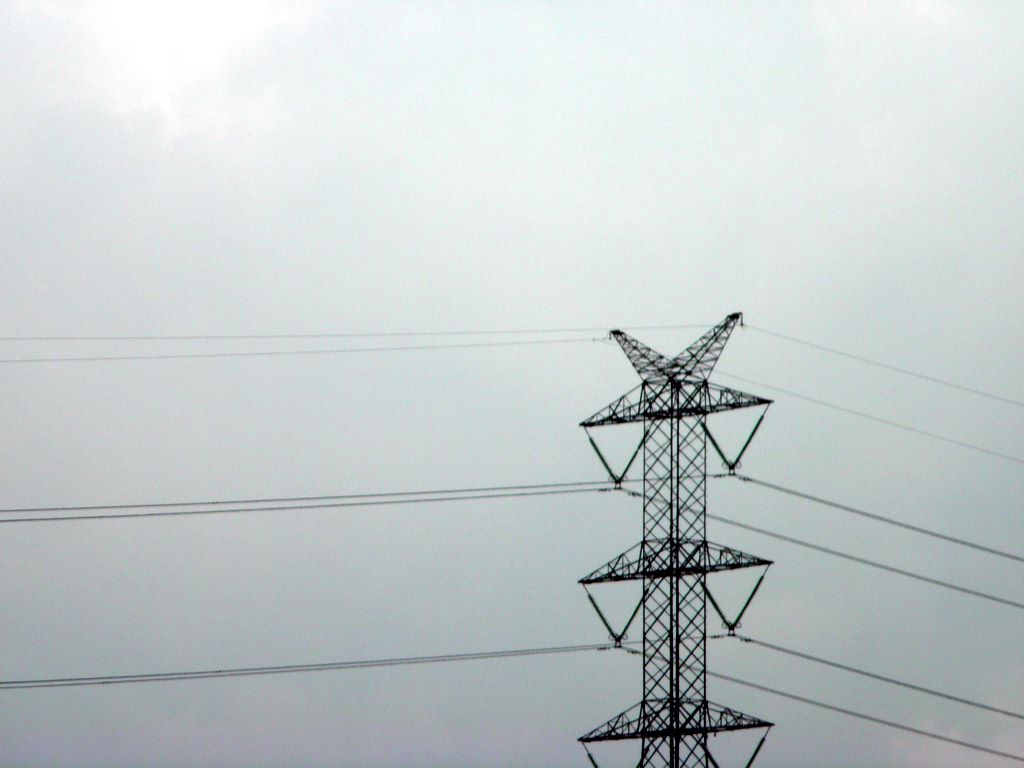

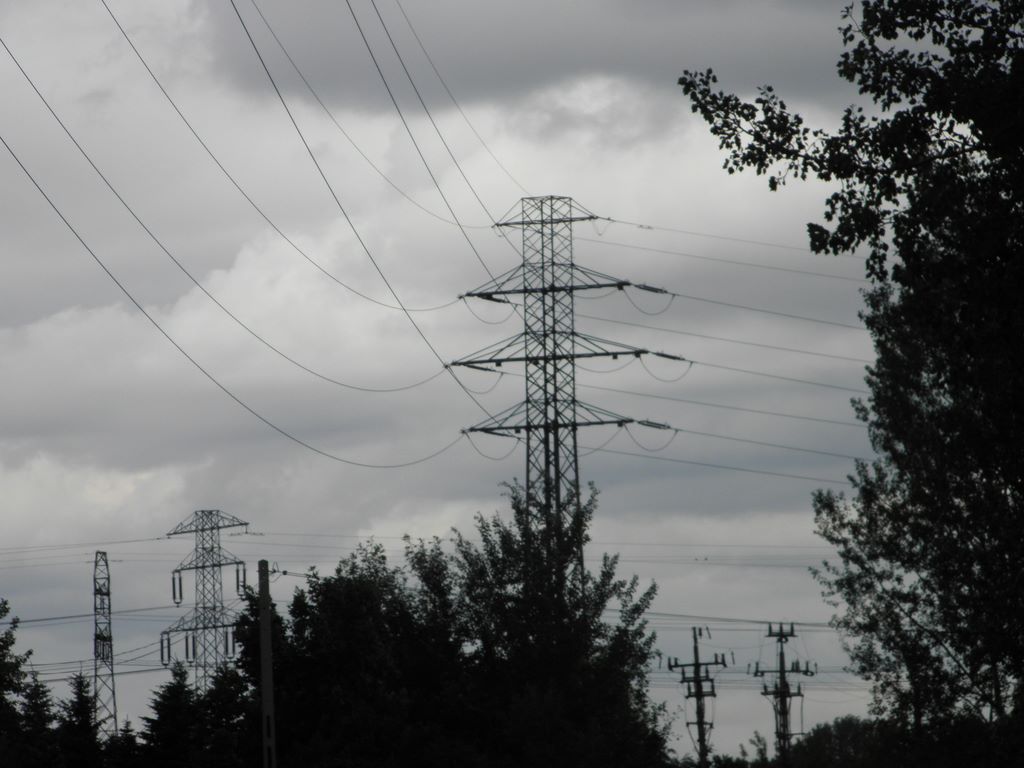

Tutaj ta sama linia na tle 2 innych( pierwsza do RPZ Stegny i dalsza RPZ Sielce):

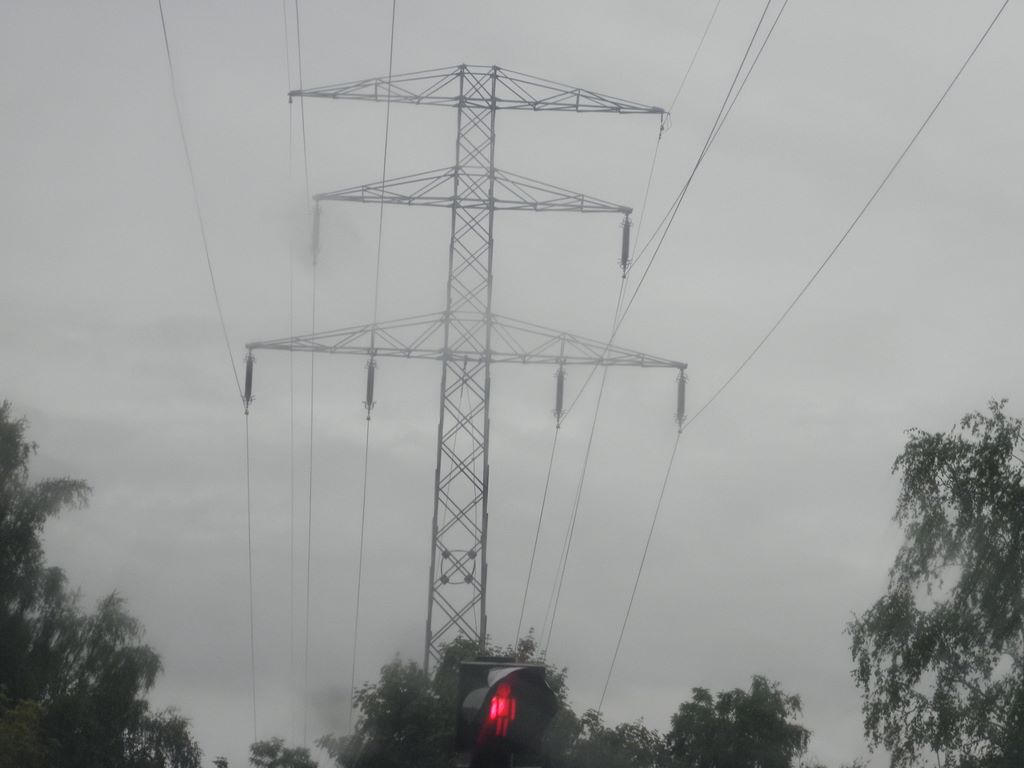

Tutaj troche rozmazane, widać zwis przewodów:

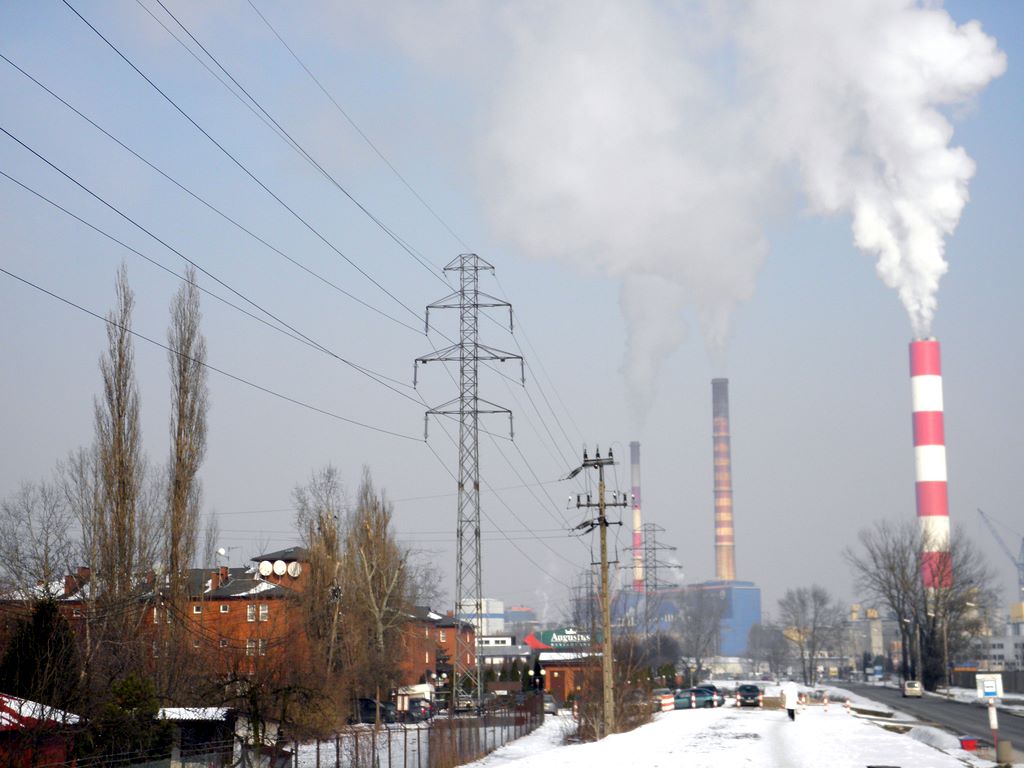

Dla porównania zdjęcia tej lini z zimy, widać różnicę w zwisie przewodów:

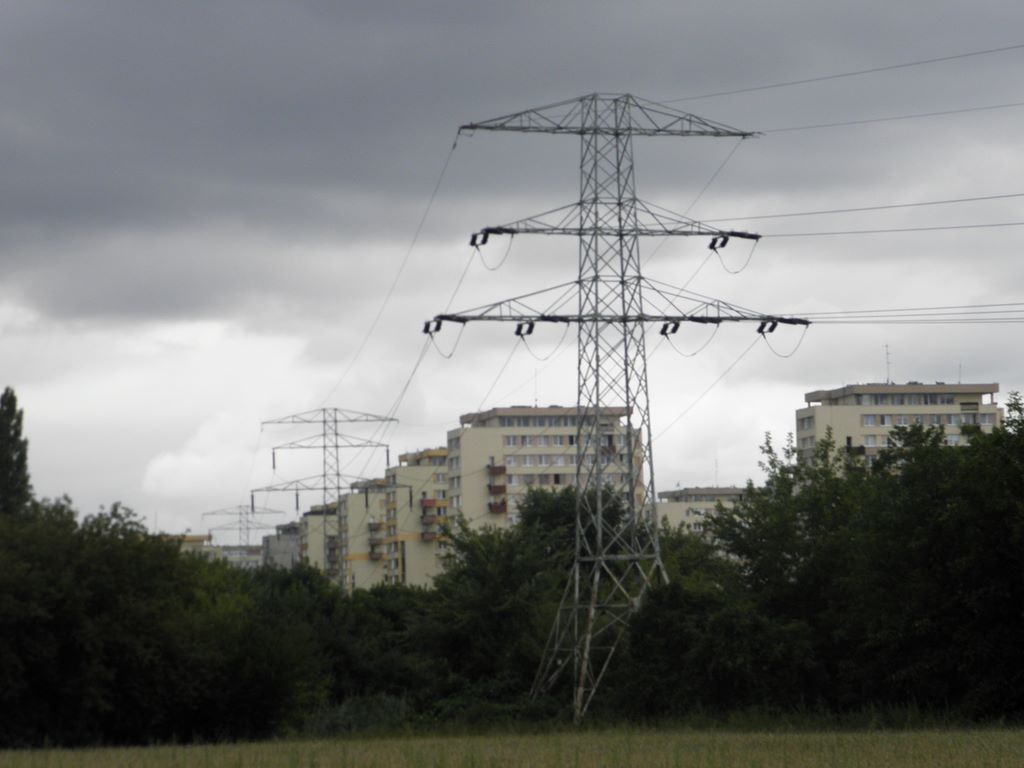

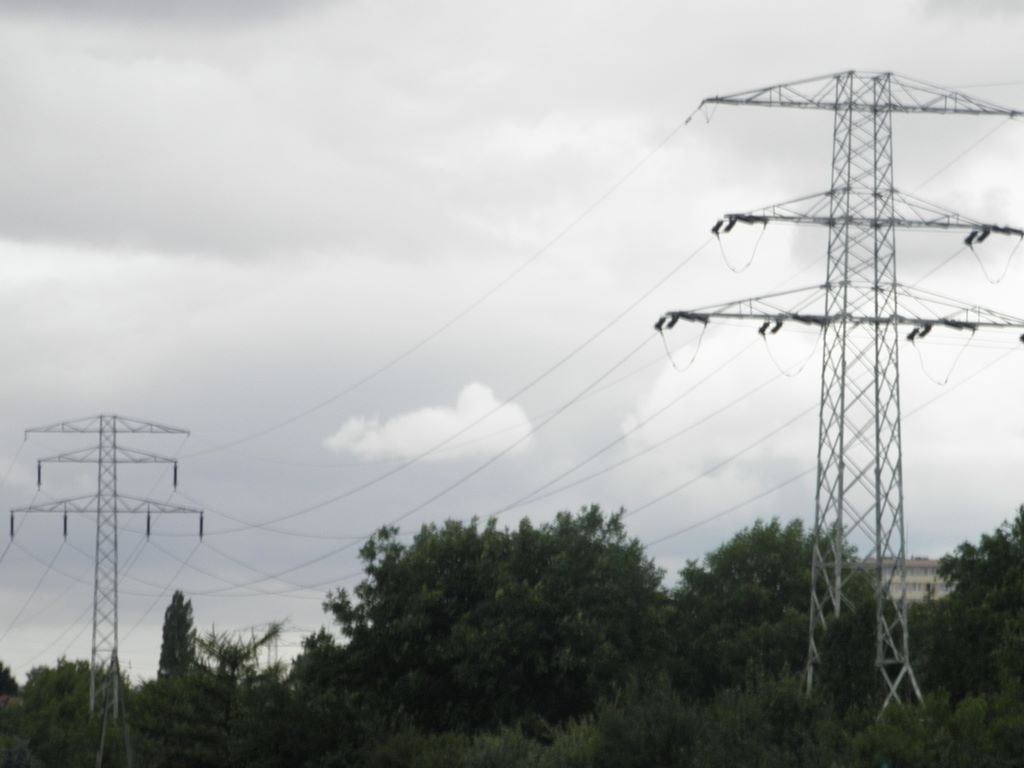

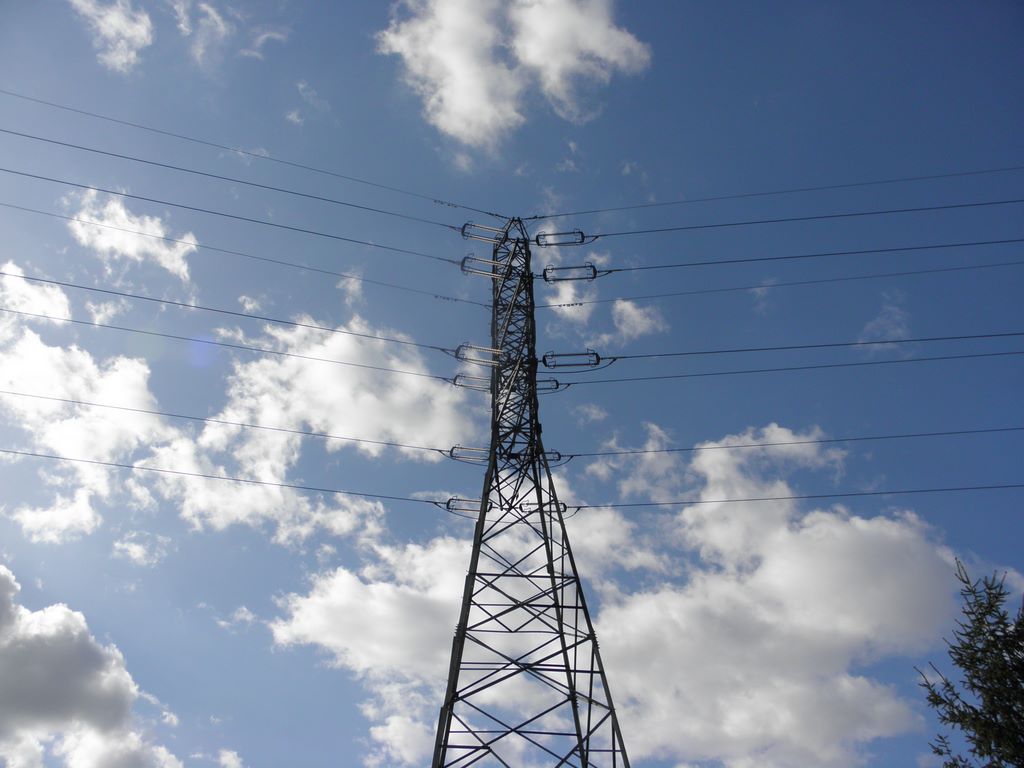

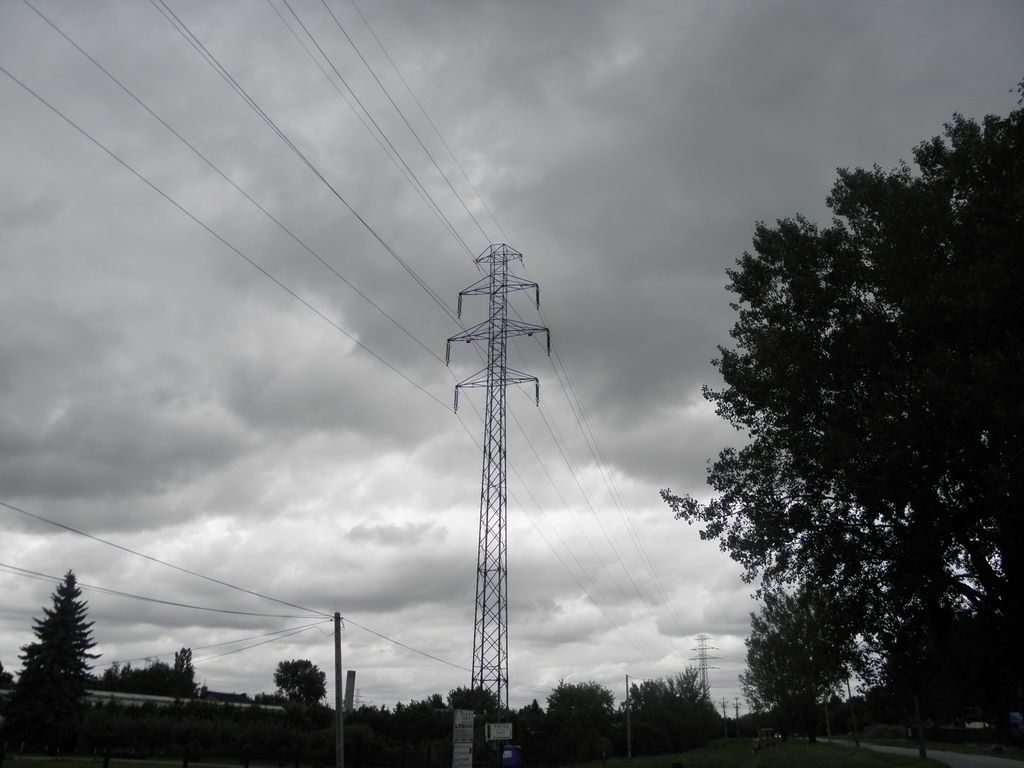

No dobra, teraz następna linia, której już kiedyś zrobiłem mnóstwo zdjęć, EC Siekierki-RPZ Stegny:

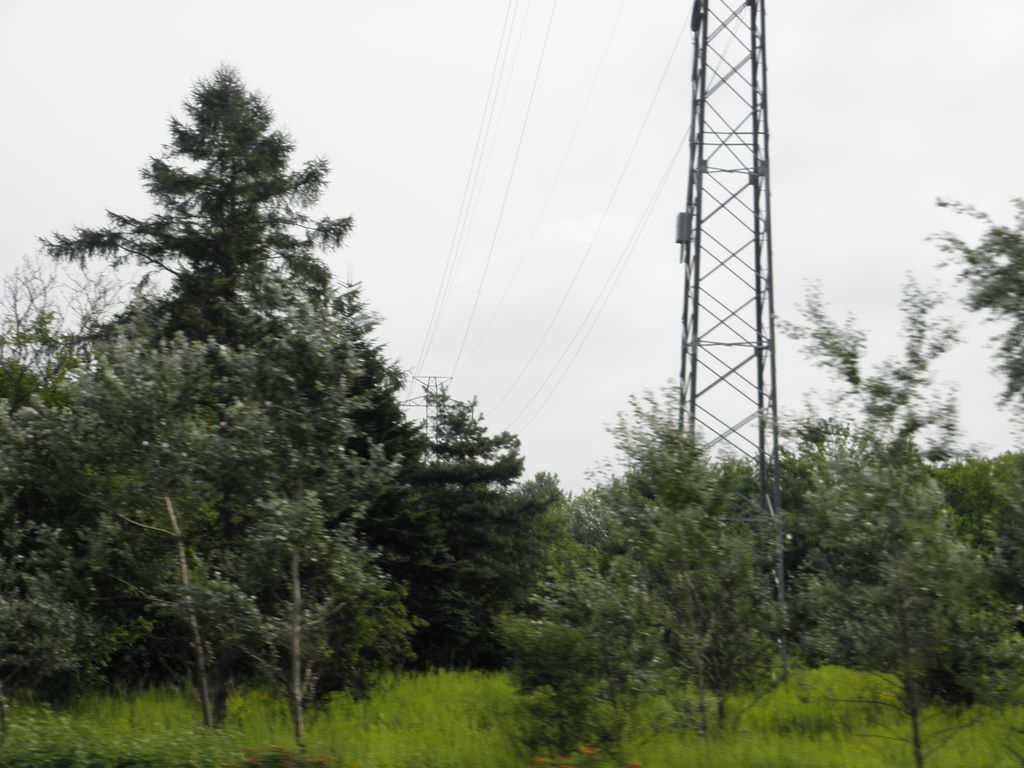

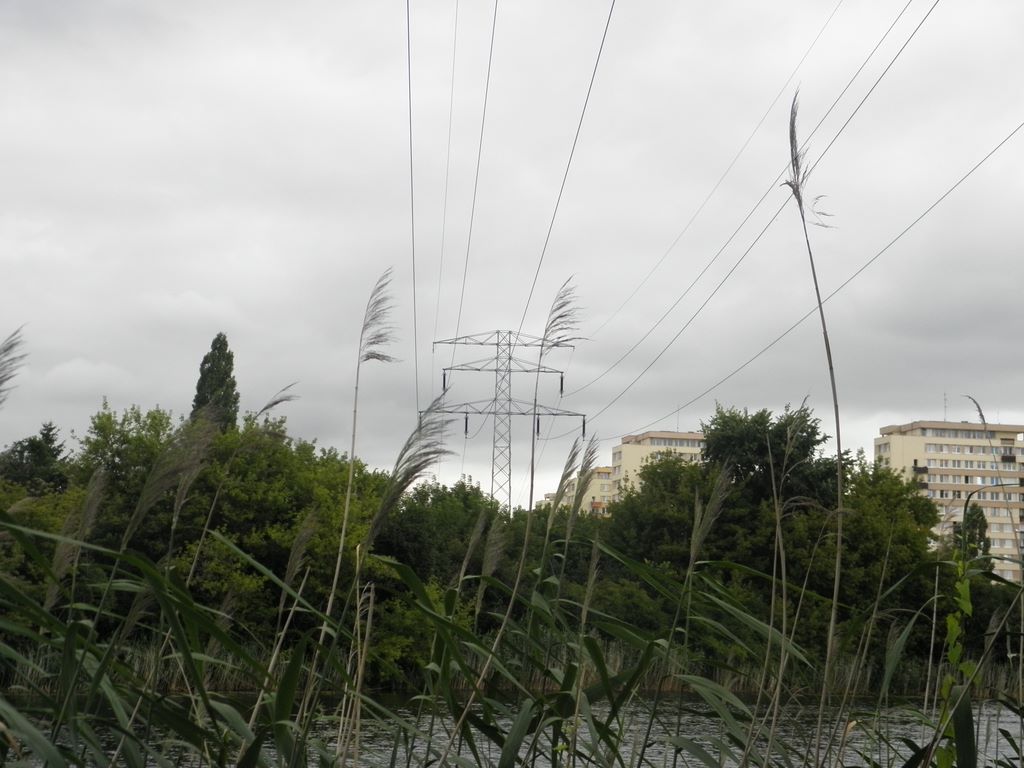

Najpierw słup za Jeziorkiem Czerniakowskim:









Miłego oglądania
Pozdrawiam

[cieszyn]

No fajna sprawa - taka pasja do linii WN

czekamy na resztę zdjęć

[zawistak]

Witam,
Przesyłam zaległe zdjęcia, nie mogłem jakoś się zabrać do wrzucenia, więc tak:
Linia 110kV RPZ Międzylesie( Warszawa, ul. Mrówcza)-RPZ Olszynka:





Mam jeszcze fajne zdjęcia Ec Żerań-RPZ Henryków, RPZ Henryków-RPZ Łomianki, GPZ Miłosna-GPZ Mory( widać budowę mostu północnego) oraz dwie linie Ec Żerań-RPZ Fso oraz Ec Żerań-RPZ Targówek, postaram się wrzucić.
Pozdrawiam

[zawistak]

Witam,
Zgodnie z tym co powiedziałem zamieszczam zdjęcia, w tym sporo archiwalnych

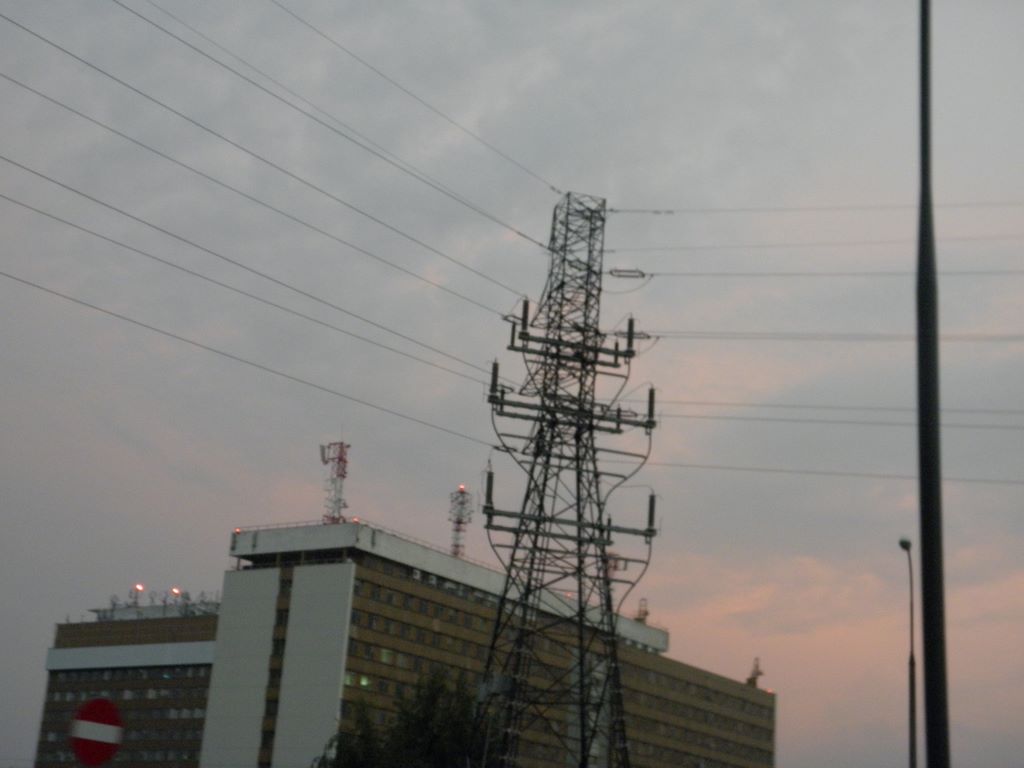

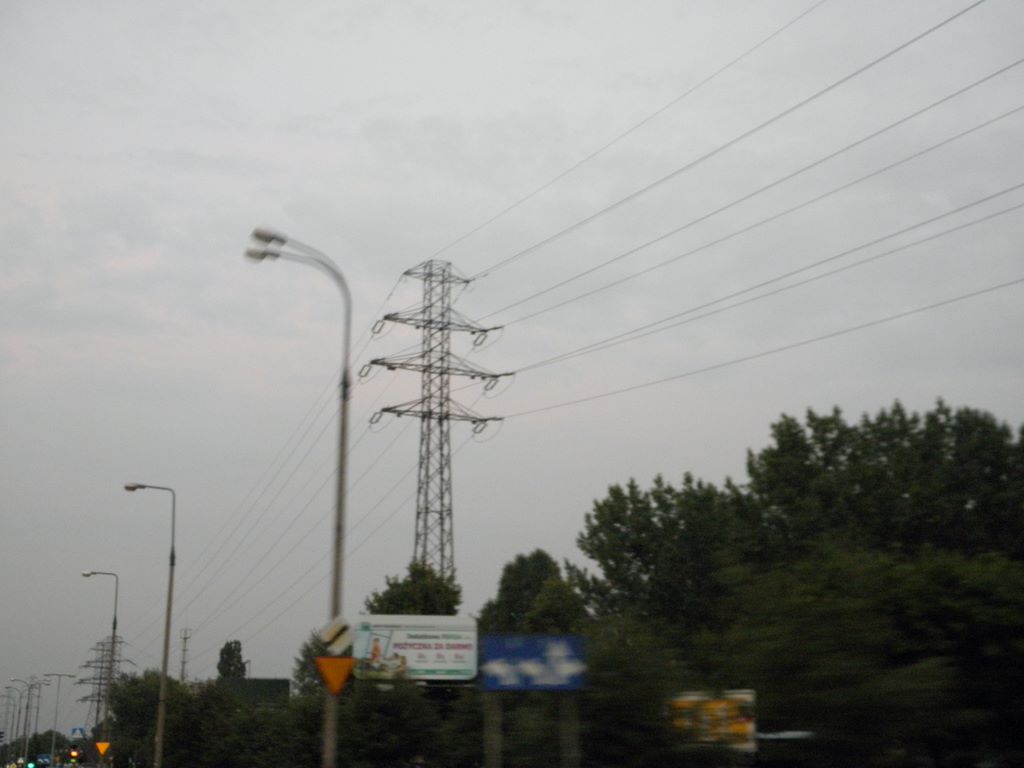

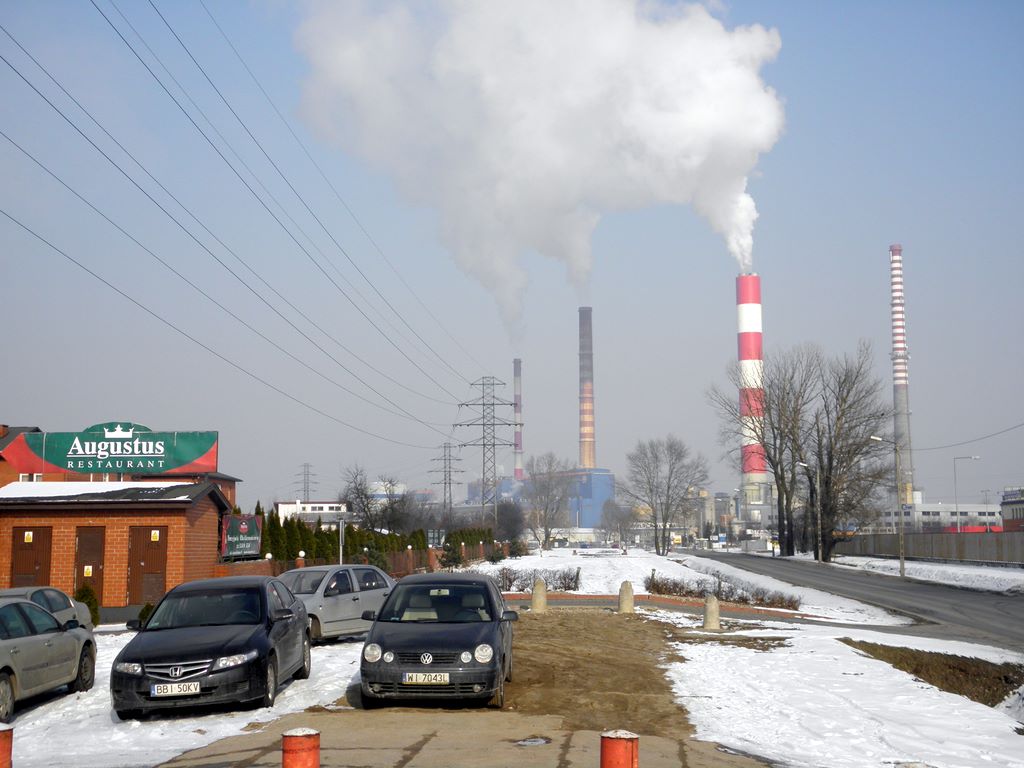

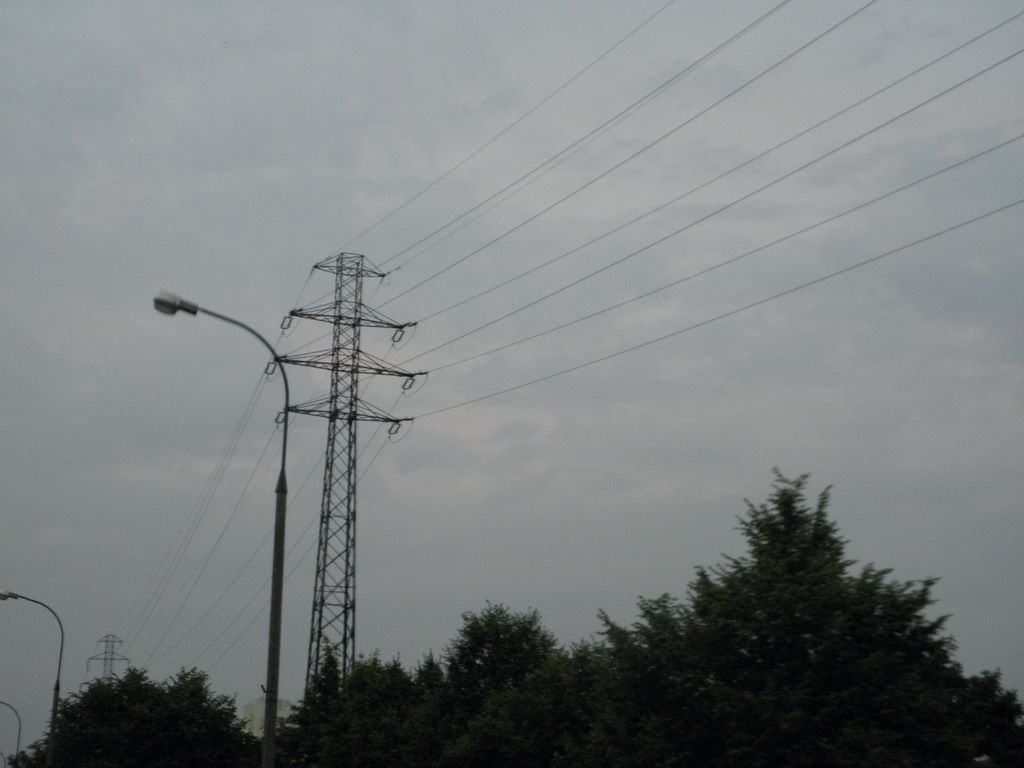

Zacznijmy od linii Ec Żerań-RPZ Henryków( przebieg częściowo równolegle do ul. Modlińskiej):

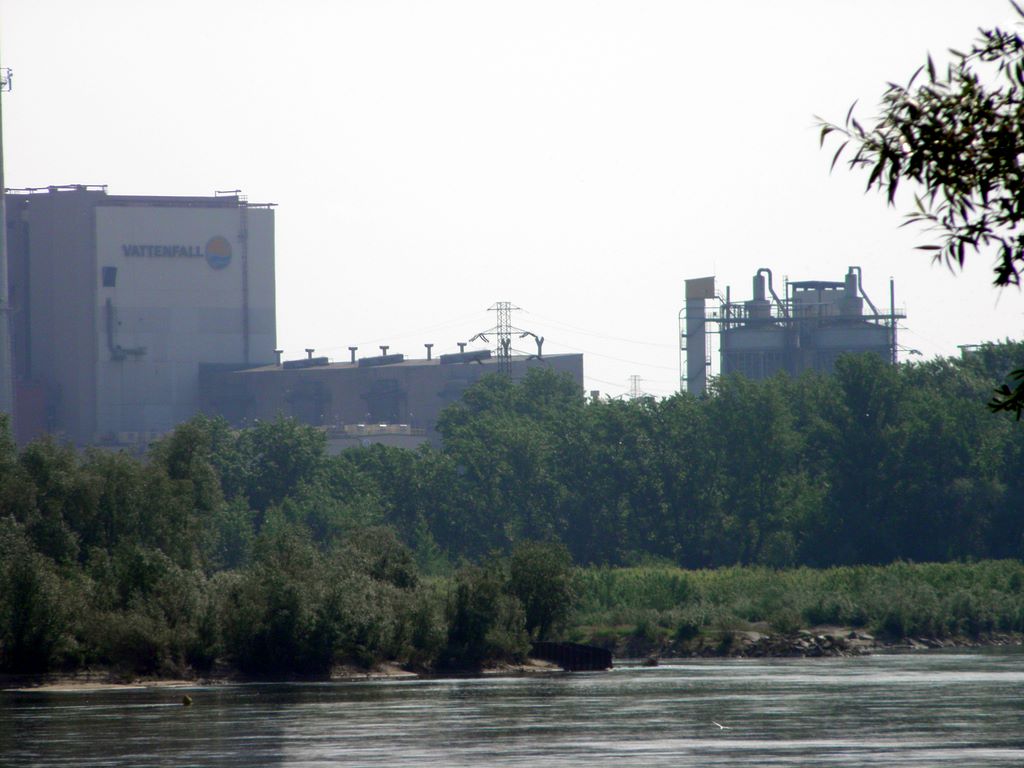

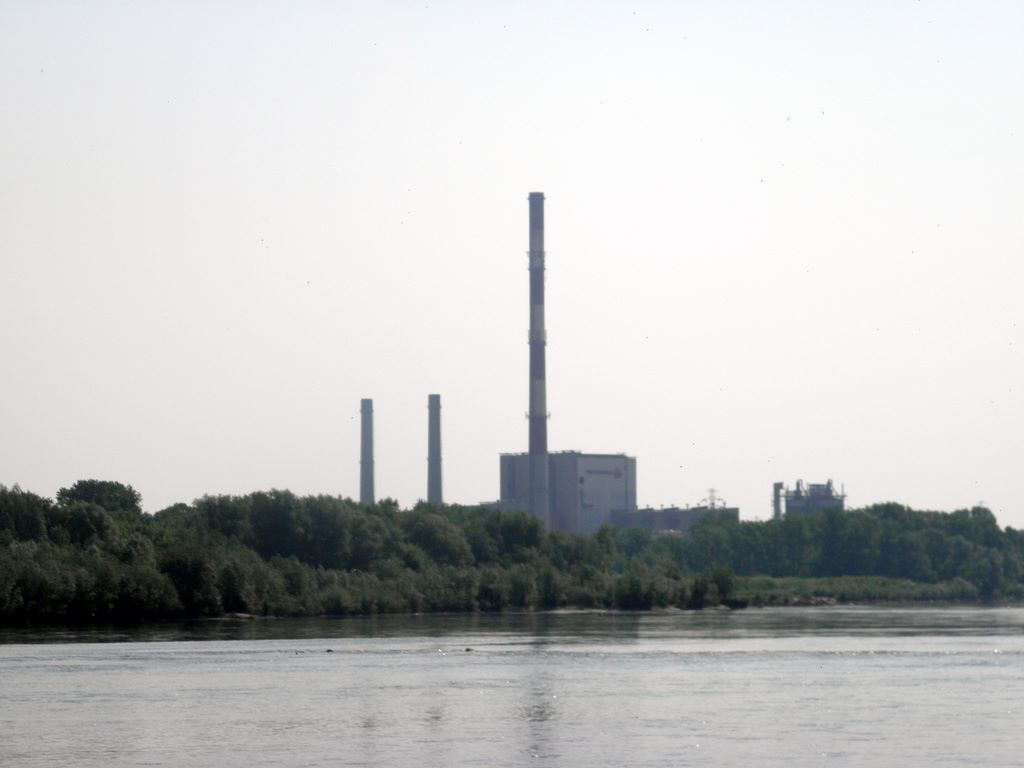

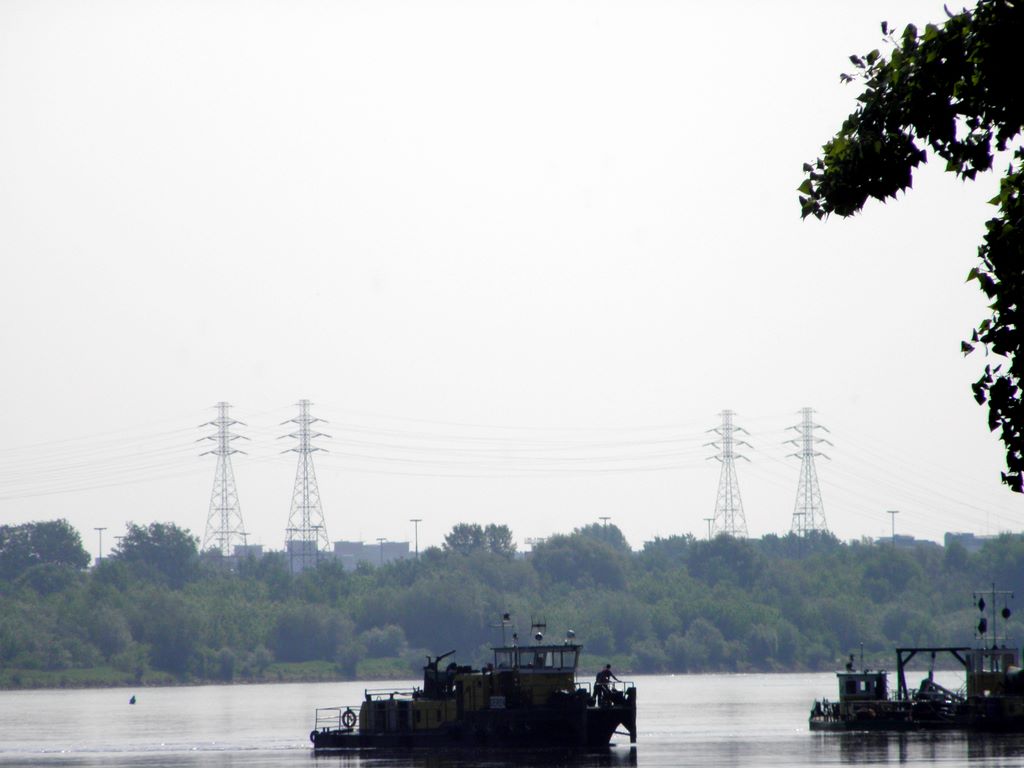

Zdjęcia z drugiej strony Wisły( fajnie jest spojrzeć z innej perspektywy )
Teraz dwie linie nad mostem Grota-Roweckiego, była o nich mowa w tym( i nie tylko ) wątku, jedna jest jak kibic( biało-czerwona ), druga szara( może siwa ).
Ta, która jest dalej jest czerwono biała( do RPZ Fso, potem na RPZ Brudno, potem się rozdziela itd. Ogólnie zapracowana )/
Ta szara chyba nie lubi Pragi, bo jak tylko jest okazja przekracza Wisłę i zasiala rejon dworca Gdańskiego( może fascynuje ją kolej ):

A teraz pokaże wam jaki wpływ na nasz świat ma fantazja niektórych osób...
Mianowicie kto wie, że w Wawie mamy 2 wieże? I to po dwóch stronach Wisły

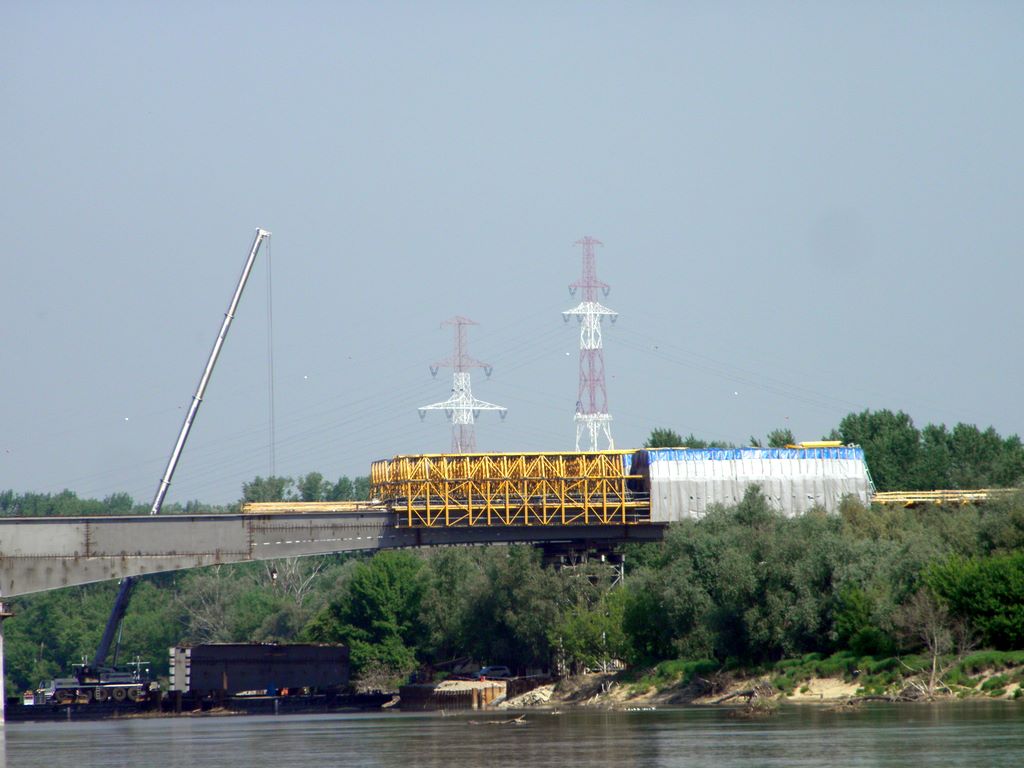

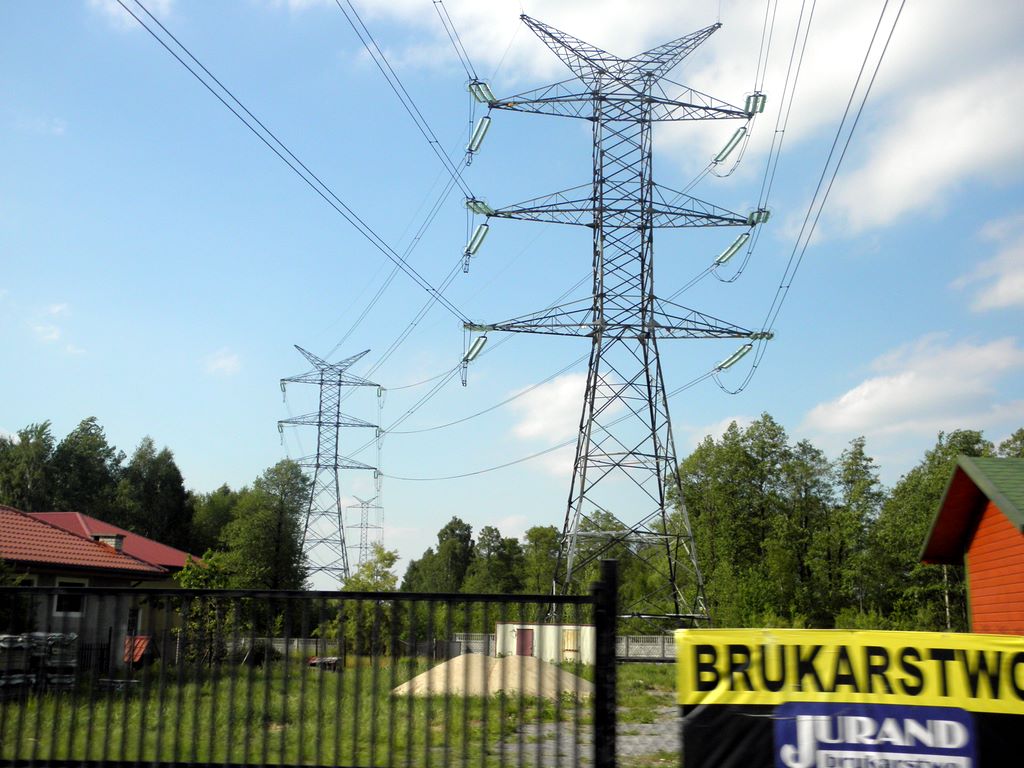

Oto wyniki zafascynowania niektórych osób książką Władca Pierścieni-2 wieże, czyli linia z niższym słupem 110kV RPZ Henryków-RPZ Łomianki Kaliszówka, z wyższym 220kV GPZ Miłosna-GPZ Mory:

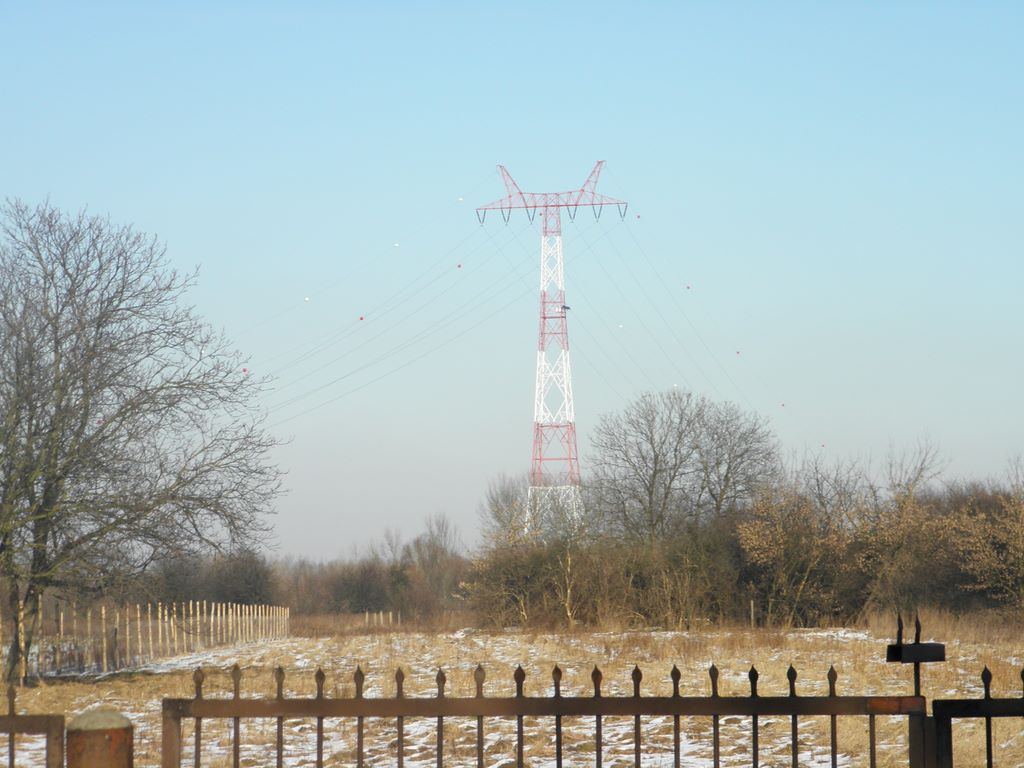

Najpierw strona Białołęki, ten większy słup najwyższy w Polsce:

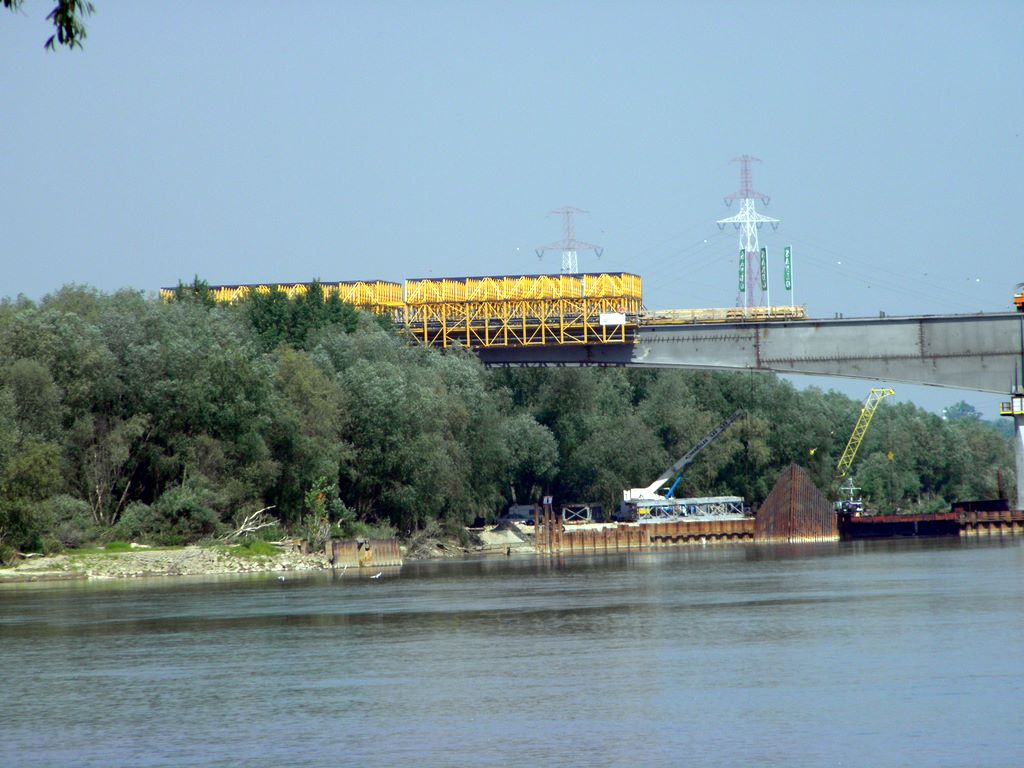

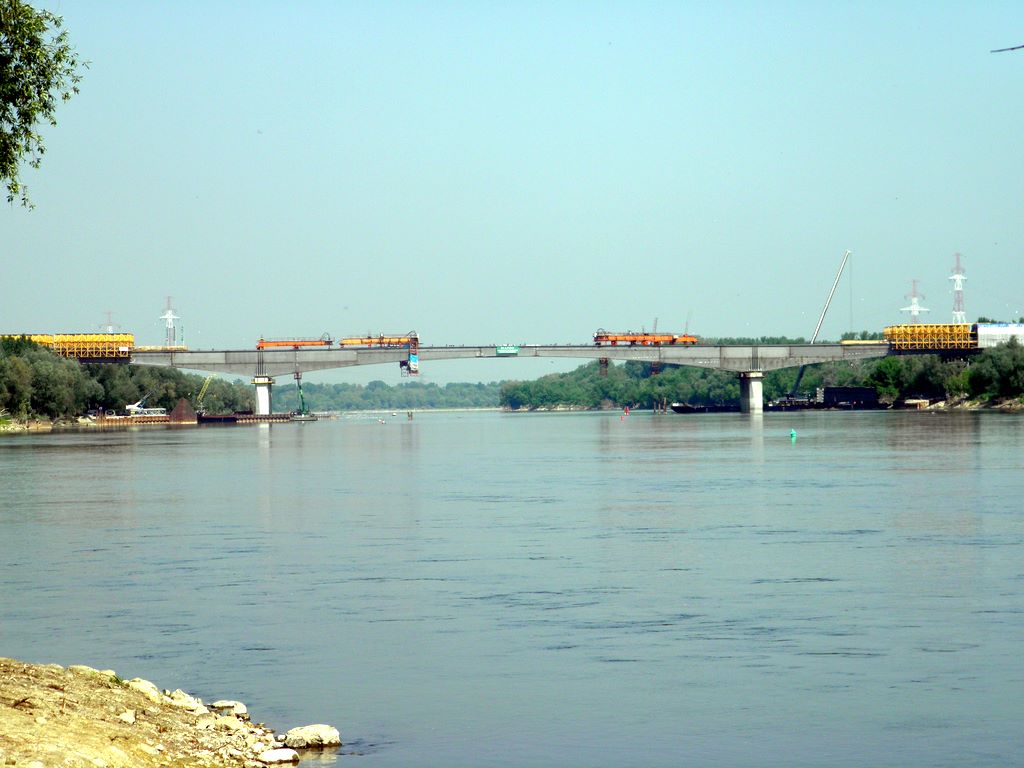

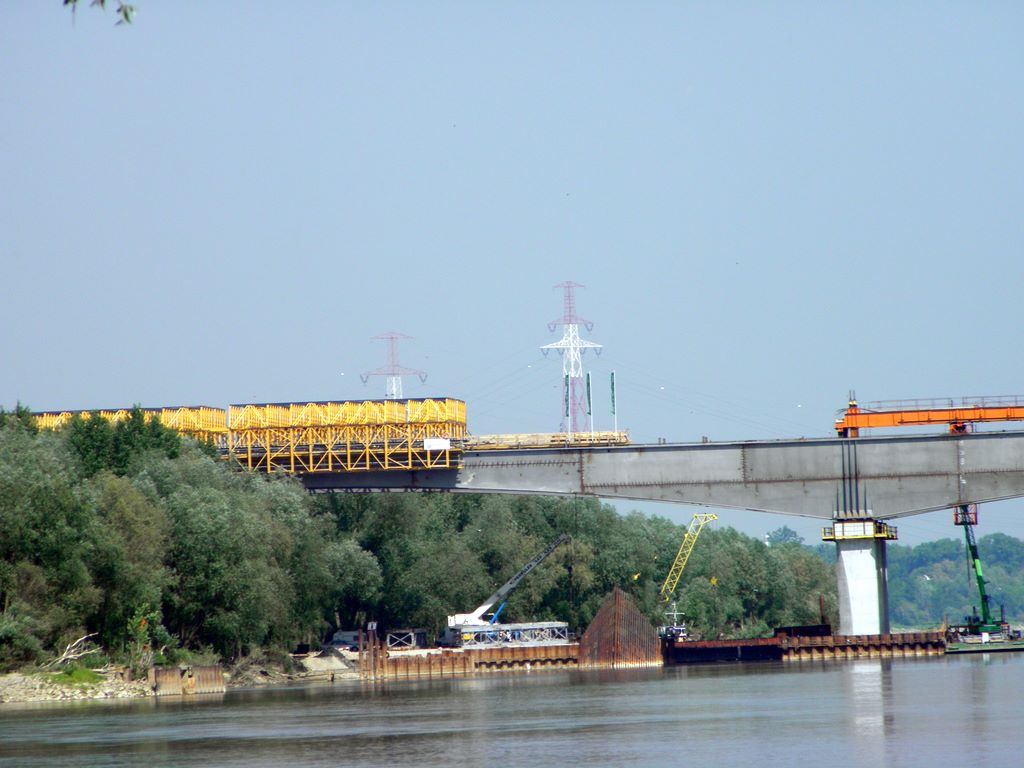

Ten kawałek betonu i trochę żelastwa został ochrzczony nazwą "Most Północny".
Teraz Łomianki( lewa strona Wisły, po której mieszkam, jest jak zwykle gorsza, u nas ten większy słup jest niższy niż ten najwyższy w Polsce ):

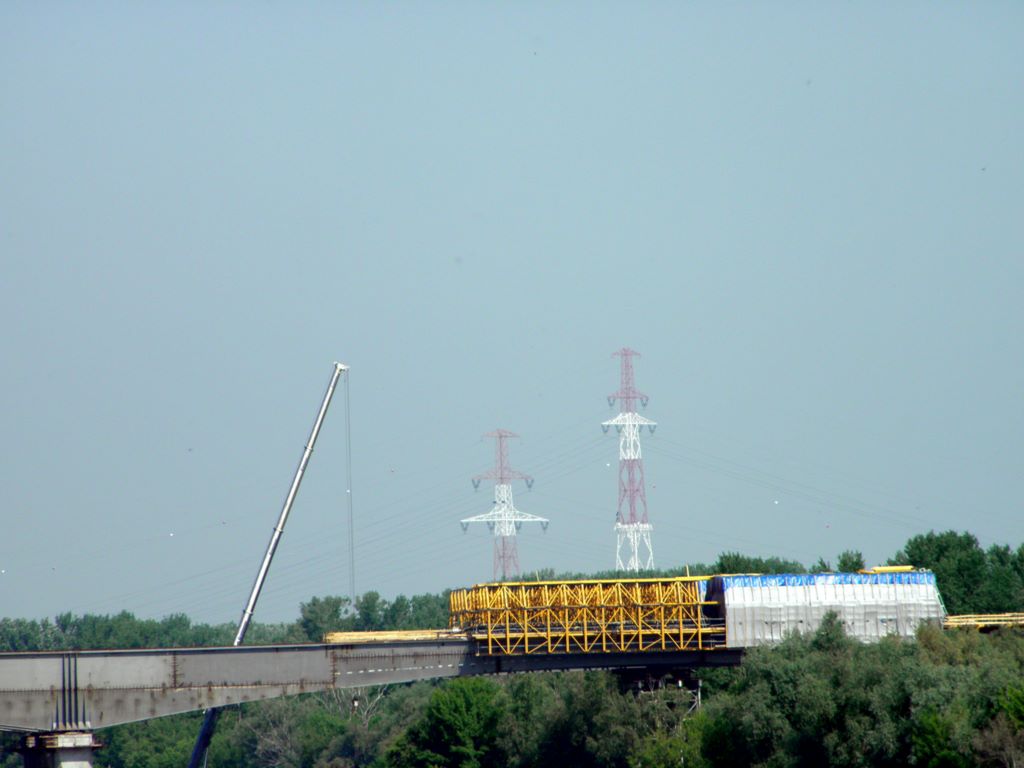

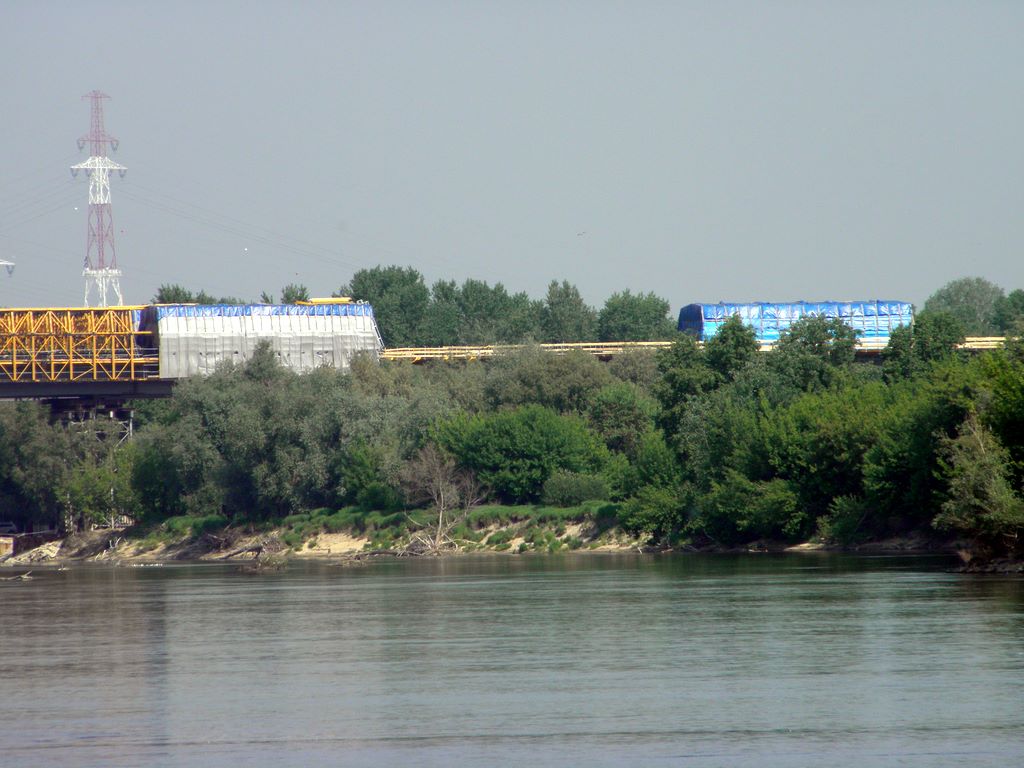

Jeszcze zdjęcie zepsucia klimatu tych linii przez "Most Północny"

No dobra, tak mi się spodobało patrzenie z innej perspektywy, że na ten słup:

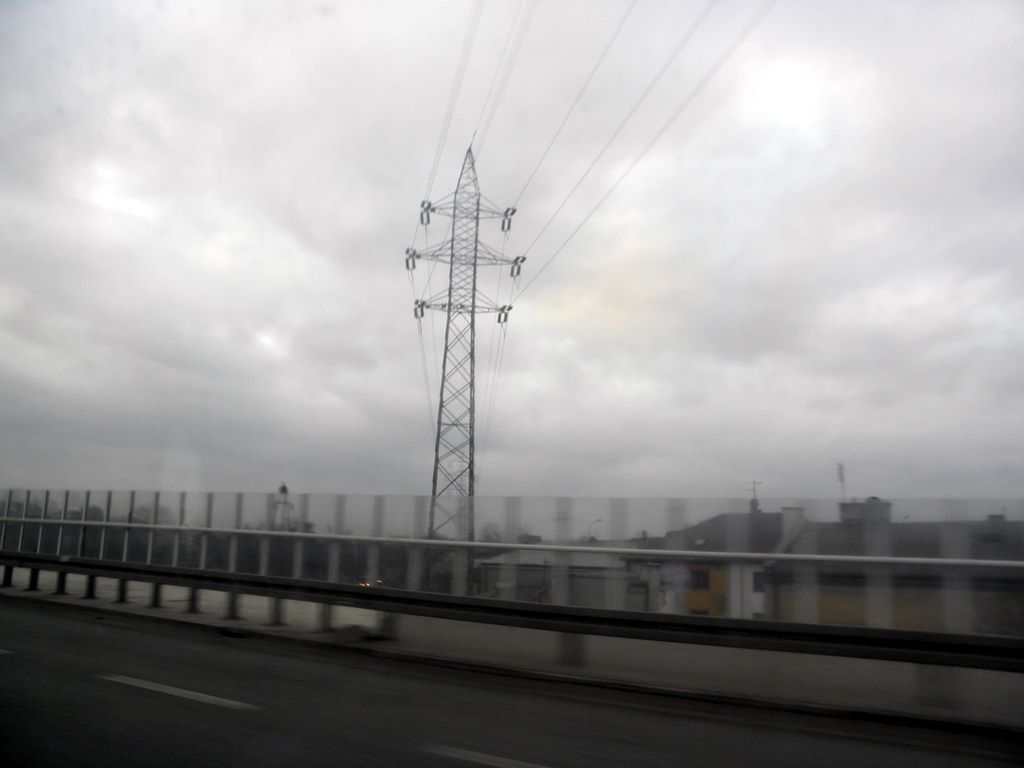

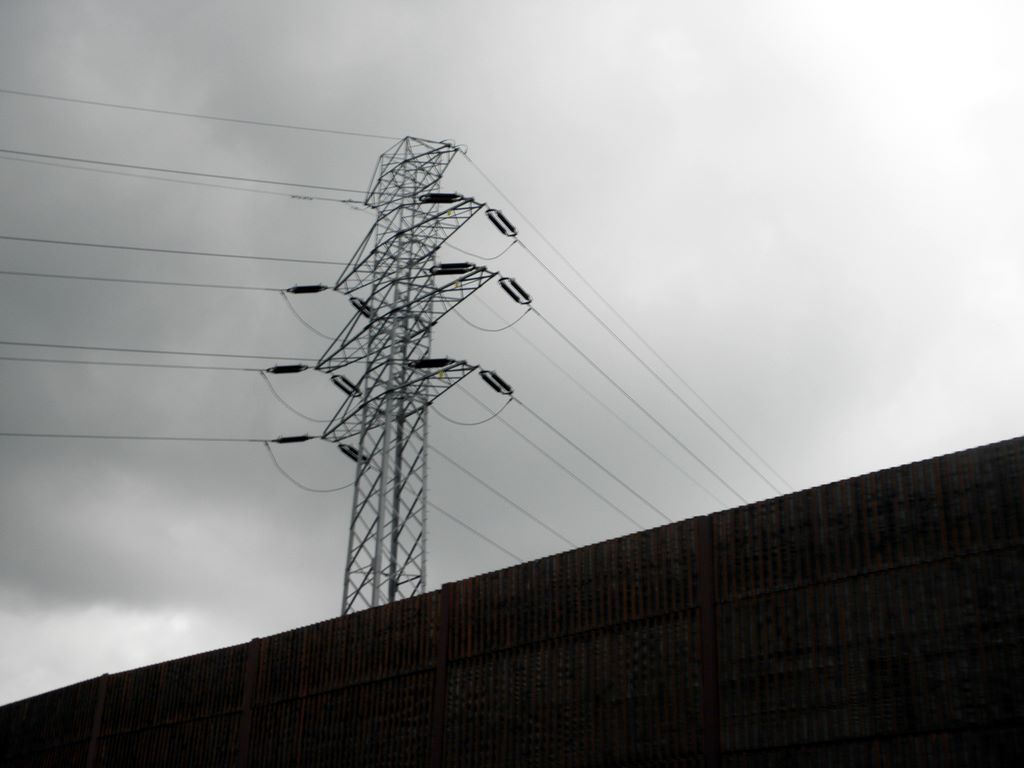

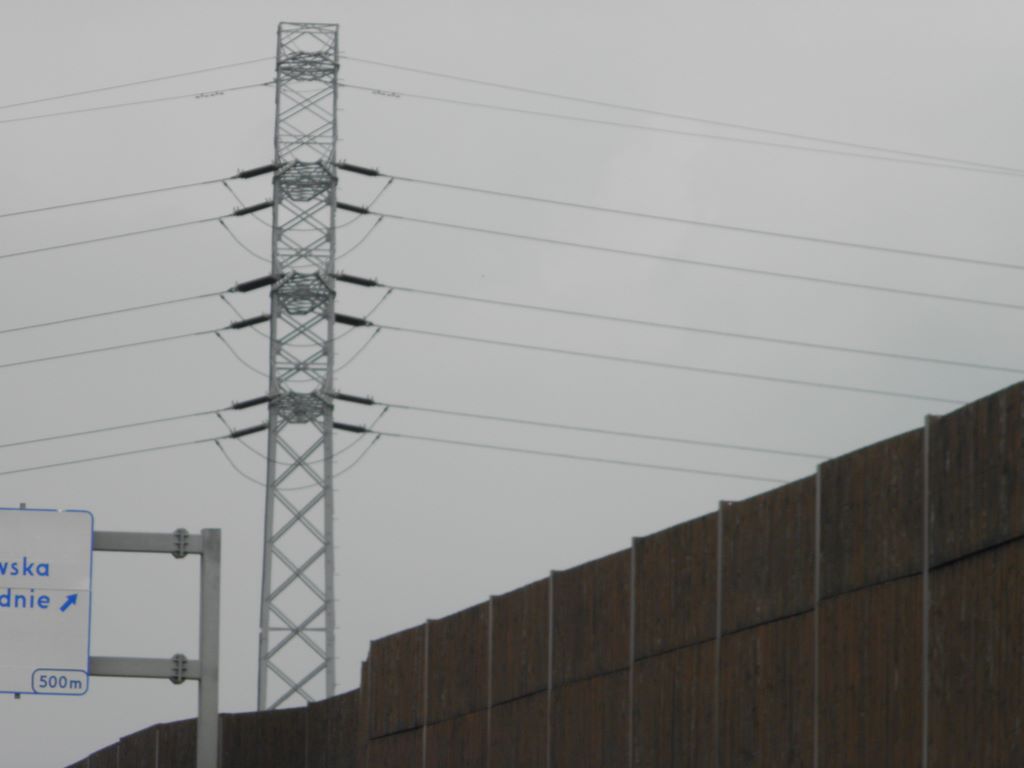

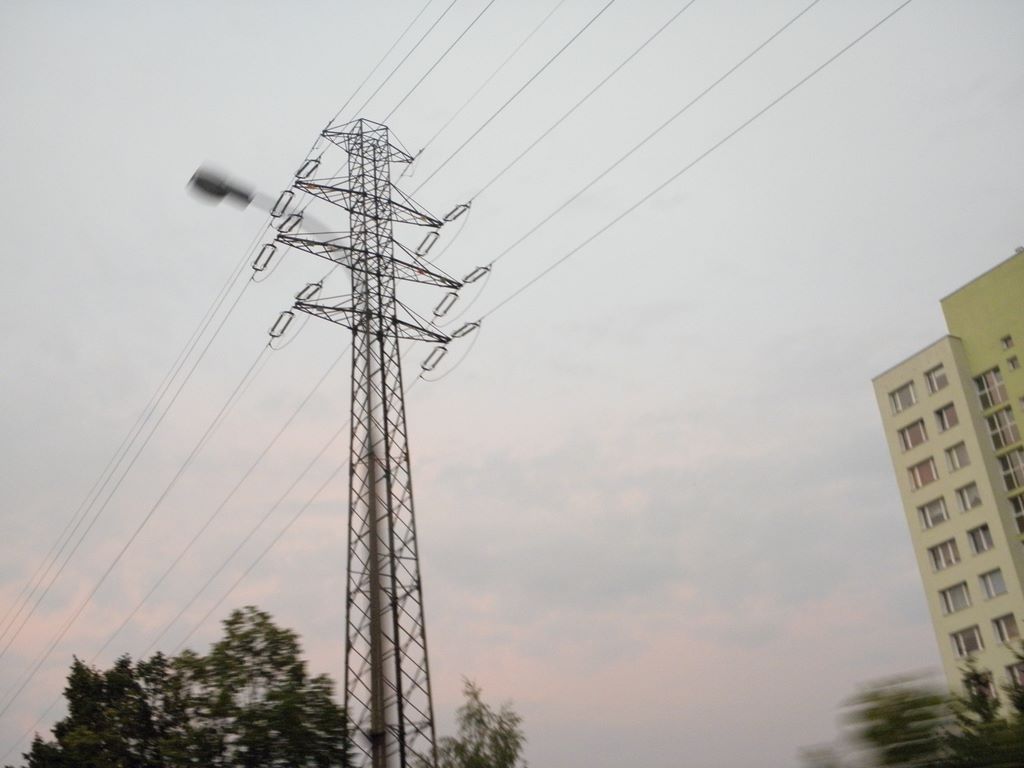

Postanowiłem popatrzeć jadąc samochodem przez Most Siekierkowski:

Słup nie dał się drzewom i pokazał swoją figurę i swoje piękno
No dobra, teraz zdjęcie, które dedykuję specjalnie koledze mannerheim, dzięki któremu po części zrobiłem to zdjęcie.
Kolega mannerheim na 8 stronie tego wątku napisał tak:

Jakiś czas temu taki słup postawili tuż koło muru jednostki GROM-u przy ulicy Marsa w Warszawie. Wcześniej stał tam zwykły słup przelotowy, ale widocznie stwierdzono że linia przez teren jednostki ma przebiegać pod ziemią, a nie jak dotychczas nad ziemią.

Mówił tak o słupie 110kV z głowicą kablową.

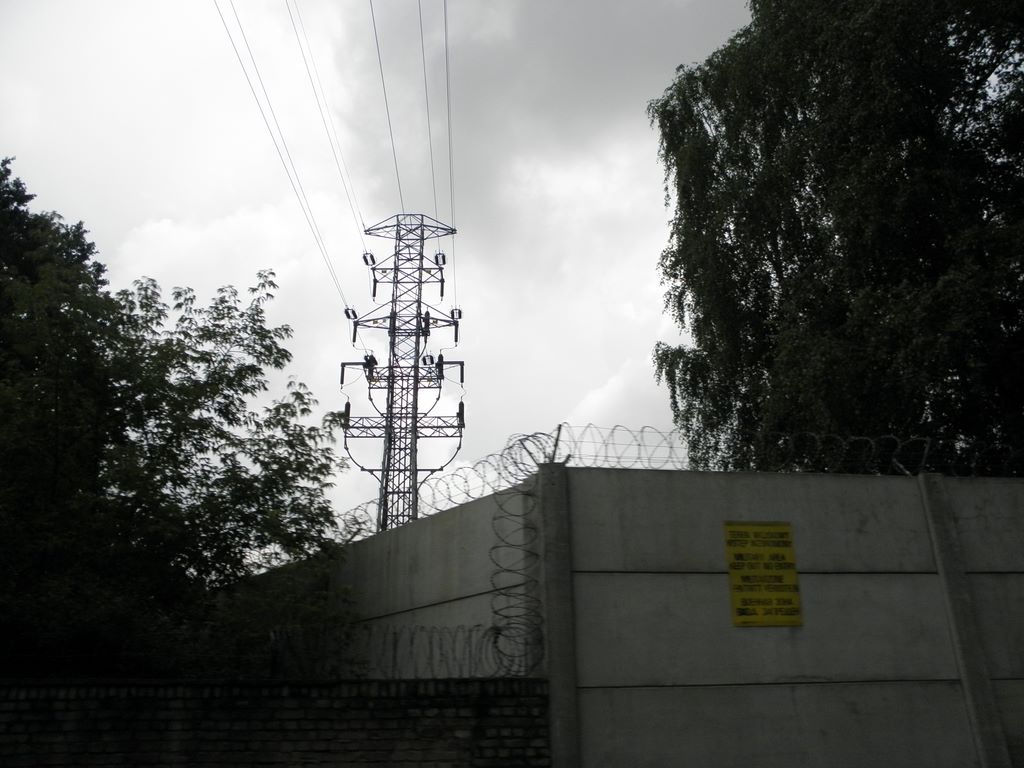

Uwaga, specjalnie dla kolegi mannerheim, słup, który cudem( ) sfociłem z jadącego samochodu, słup linii GPZ Miłosna-Ciepłowna Kawęczyn, ul. Marsa, Warszawa, Polska:

Jak widać słup jest dobrze strzeżony( drut kolczasty, ogrodzenie, zakaz wstępu...WOW). Niech was nie zmyli to, że tam jest jednostka wojskowa To ogrodzenie wybudowane ze względu na linię
Ok, teraz pokaże wam linie, która w penym momencia biegnie przy tej( biegną w lesie, tam lepiej nie być samotnym, bo można zabłądzić....)
Linia o relacji RPZ Międzylesie( RPZ Międzylesie jest zasilana z tego czerwono-białego słupa ze zdjęcia z mostu Siekierkowskiego)-RPZ Olszynka:

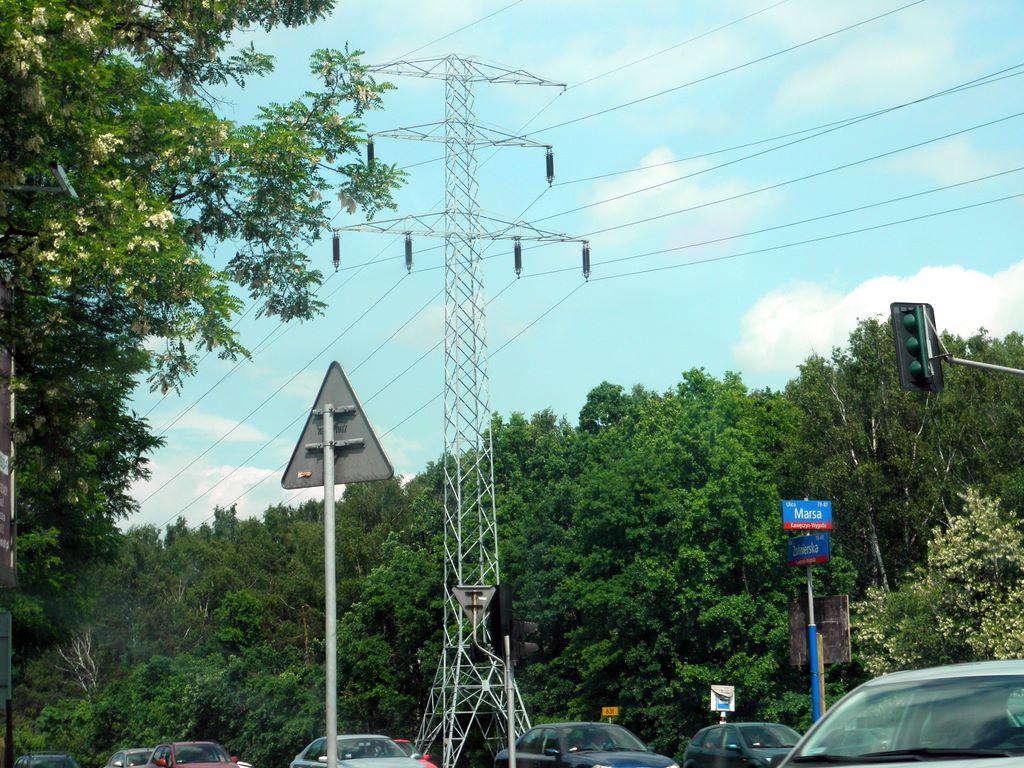

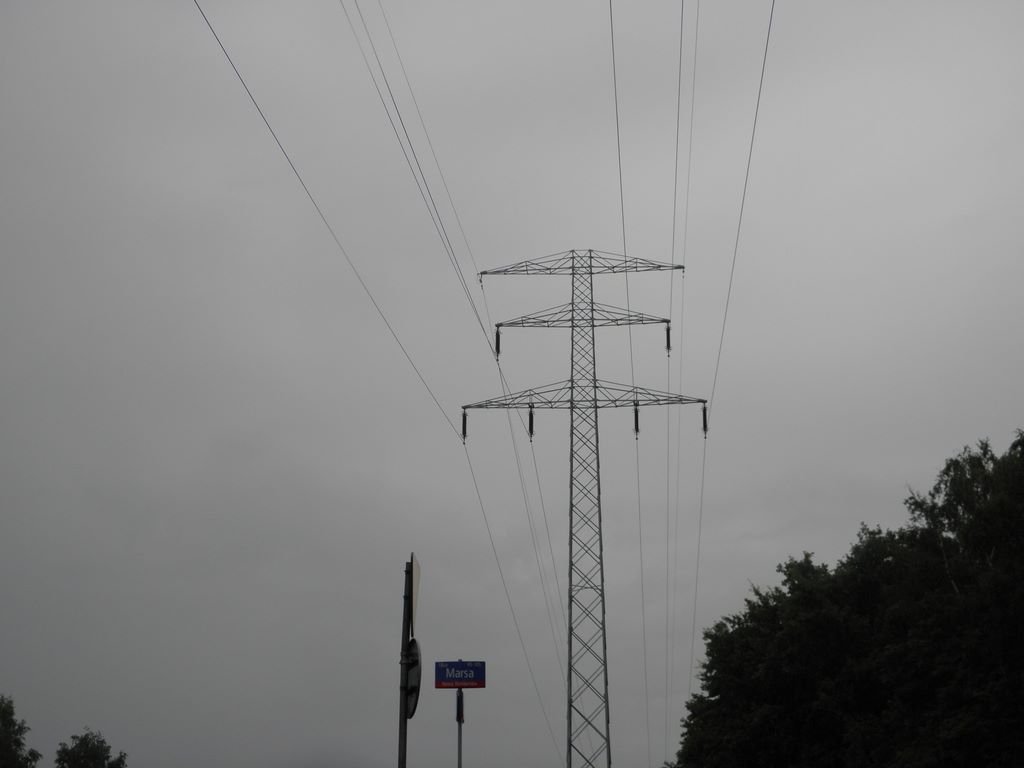

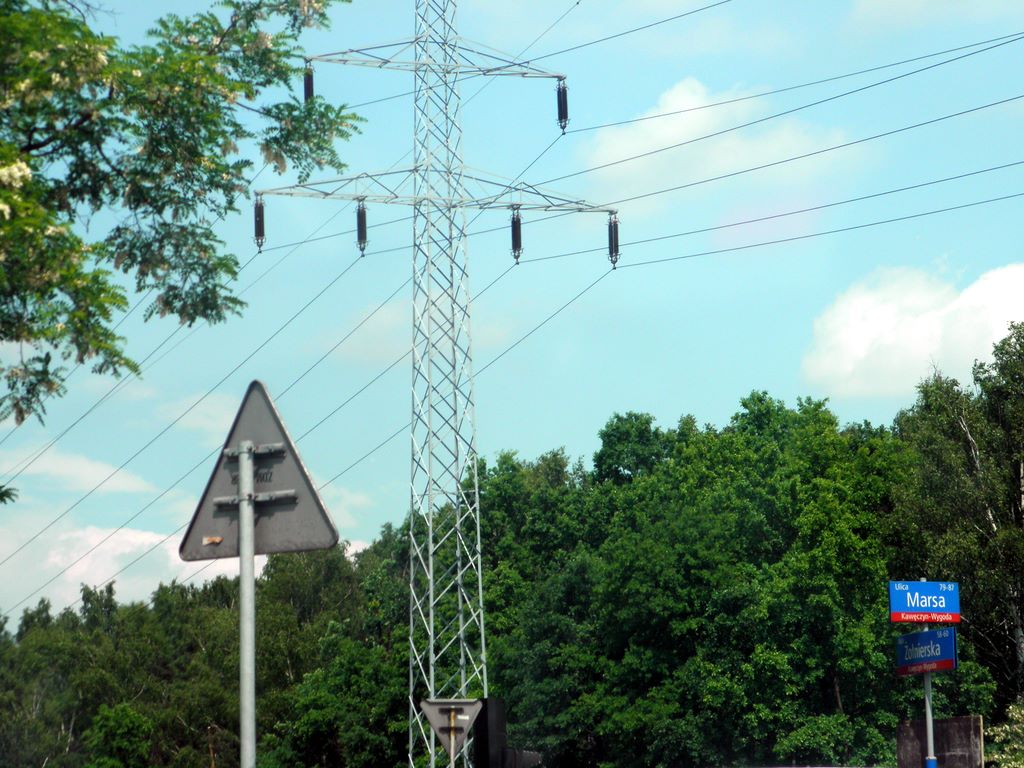

Foty ze skrzyżowania Marsa i Żołnierskiej:





To zdjęcie mogłoby posłużyć jako plakat przestrzegający przed wchodzeniem na słupy elektryczne:

Tutaj zdjęcie tej linii troszeczke dalej na połudne, linia przecina ul. Płowiecką( również w Warszawie ):

No dobra, teraz czas na następną linię.
Linia bardzo charakterystyczna, jest tam piękny okaz....
Linia relacji RPZ Ursynów-RPZ Służewiec, ul. Ciszewskiego, Warszawa, pewnego pięknego dnia.....

Te dwa słupy w oddali takie odwrócone dają powera stacji RPZ Ursynów.




Linia przedziera się przez przeszkody, no i wreszcie robi drifta i skręca prawo patrząc od strony RPZ Ursynów:

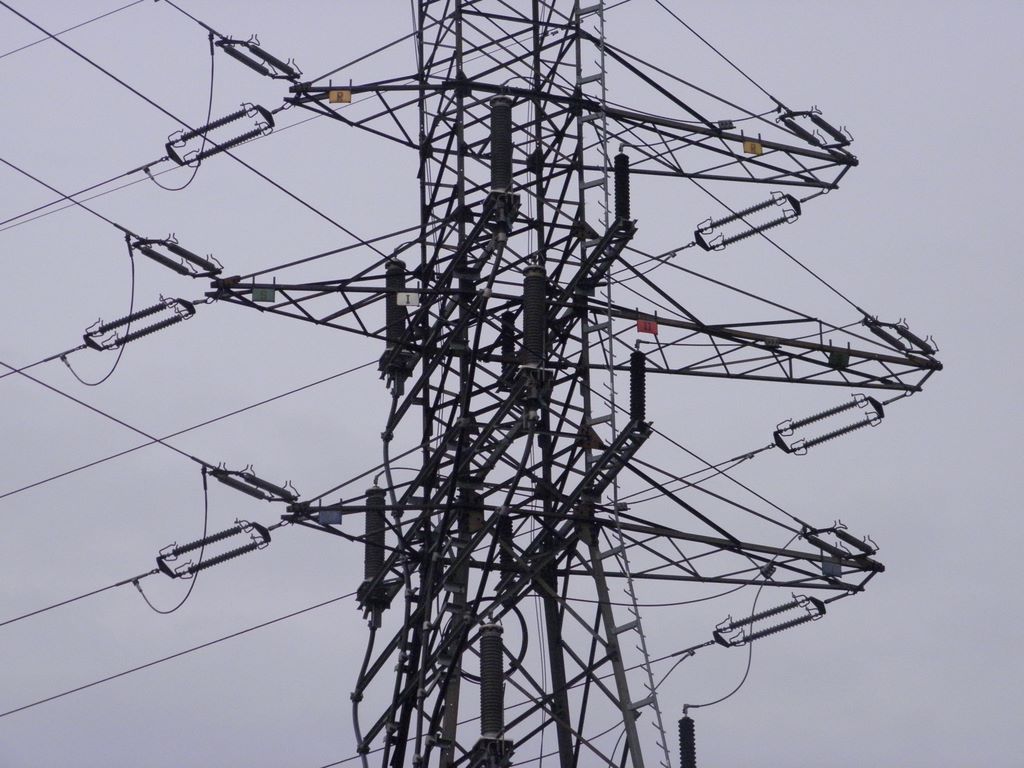

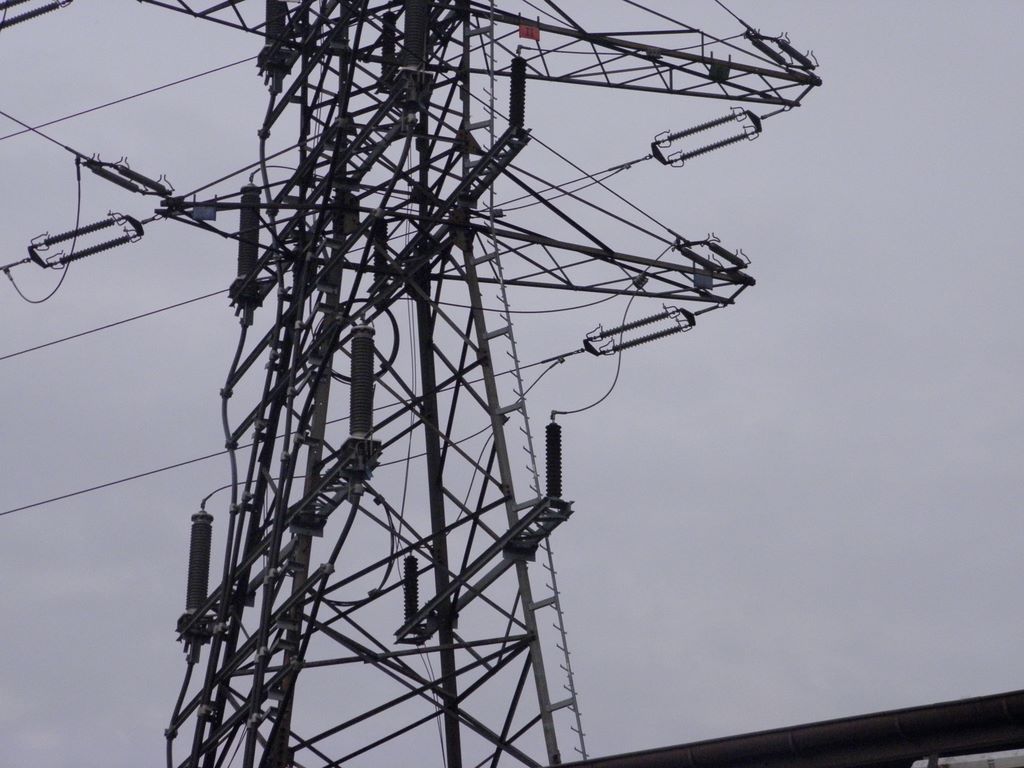

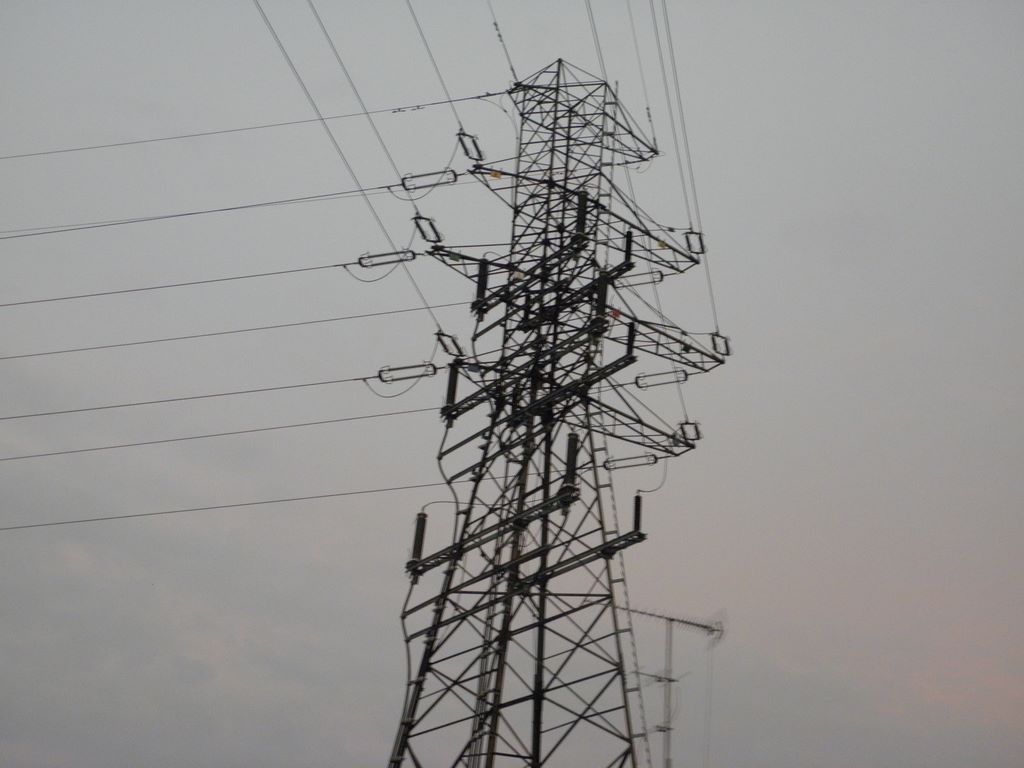

Bardzo szybkie oko pasjonata prądu( czytaj moje) dostrzegło ważny szczegół w tym całym mixie( przewodu,kable, głowica, izolatory, tabliczki itp.):



I teraz dam inne zdjęcie z innej linii i ciekawe kto się zoorientuje...

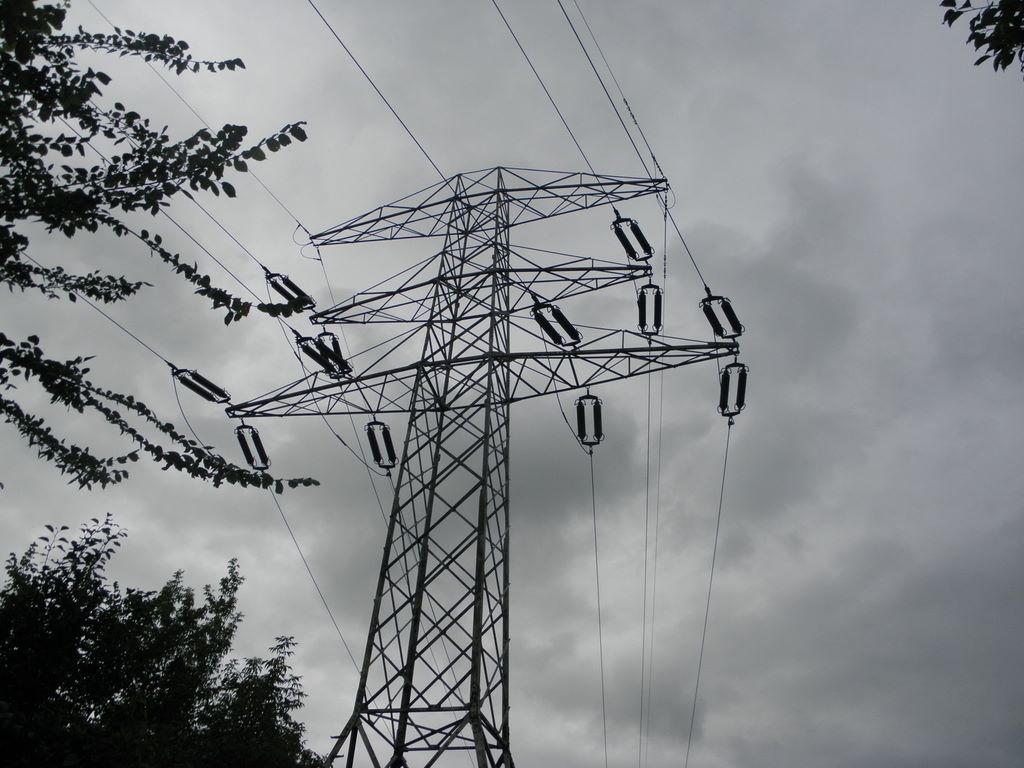

Linia Ec Siekierki-RPZ Stegny:

Teraz zlecicie z krzesła, nawet takiego dobrej jakości z Ikea:

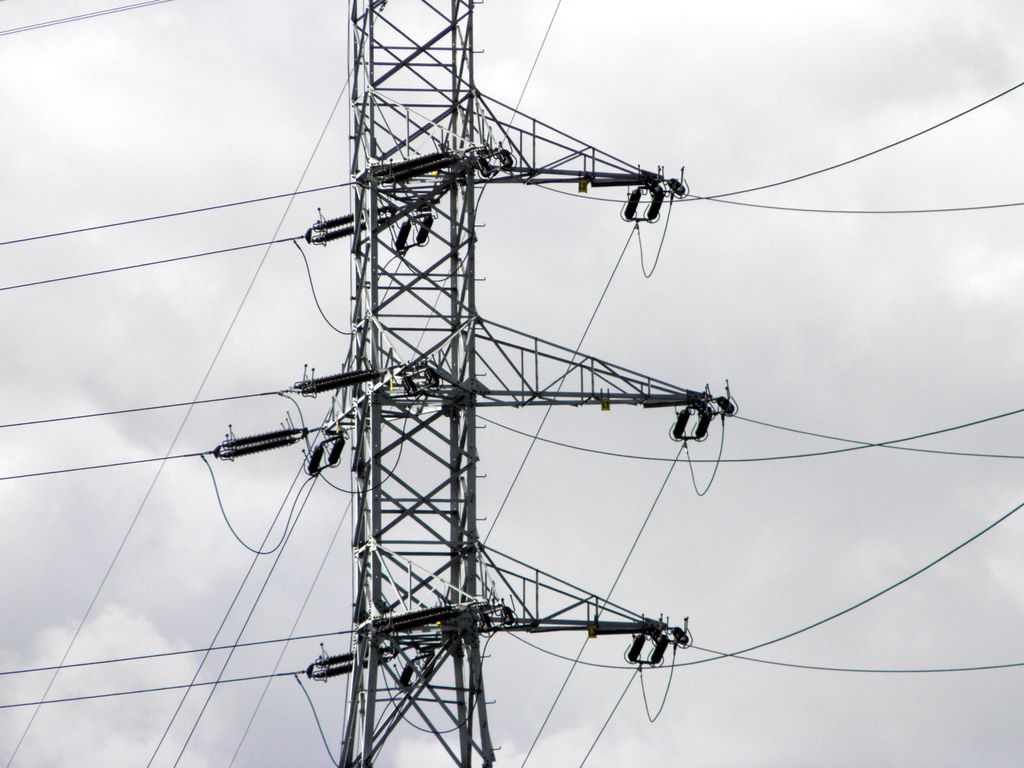

Te dwa słupy mają identyczne zadanie: na obu jest odgałęzienie do stacji( na zdjęciu 2, tym Ec Siekierki-RPZ Stegny, gdzie nie ma kabli, jest to odgałęzienie do RPZ Stegny, na tym 1, gdzie jest głowica kablowa nie mam na razie pojęcia dokąd).
Po czym to poznać? Jak się ktoś dobrze przyjrzy to zobaczy, że jakby jeden tor nie jest wpięty w głowicę kablową, natomist na drugim przewody nie są napowietrznie podłączone, tzn. jeden tor idzie na głowicę, ucieka w ziemię, potem widocznie mu się znudziło, bo wraca i biegnie dalej.
Na tym do RPZ Stegny to samo
Zobaczcie na połączenia lewego toru, stacja jest tak jakby wpięta w szereg.
Mam nadzieję, że rozumiecie
Jakby coś to proszę pisać.
Jak już jesteśmy przy kabelkach, to to zdjęcie będzie specjalnie dla KaszeLa, który na 8 stronie tego wątku napisał tak:

No proszę, podwójna 110kV z głowicą kablową. Nie często się to widzi.

Napisał tak o słupie ze zdjęcia użytkownica leon0785, gdzie była głowica kablowa.
No więc żeby nie być gorszy, specjalna fota dla KaszeLa, słupy linii relacji Ec Siekierki-RPZ Grochów, RPZ Gocław:





Małe info: linia została skablowana po 2007r, zdjęcia satelitarne z 2007r. pokazują całą linię napowietrzną.
No dobra, teraz linia, która wybrała piękne tereny działek, oczywiście przez trasę Siekierkowską musiała dołożyc do ekipy dwa wielkie słupy, natomiast te poprzednie pewnie na ławkę rezerwowych( zktórej już nie zejdą).

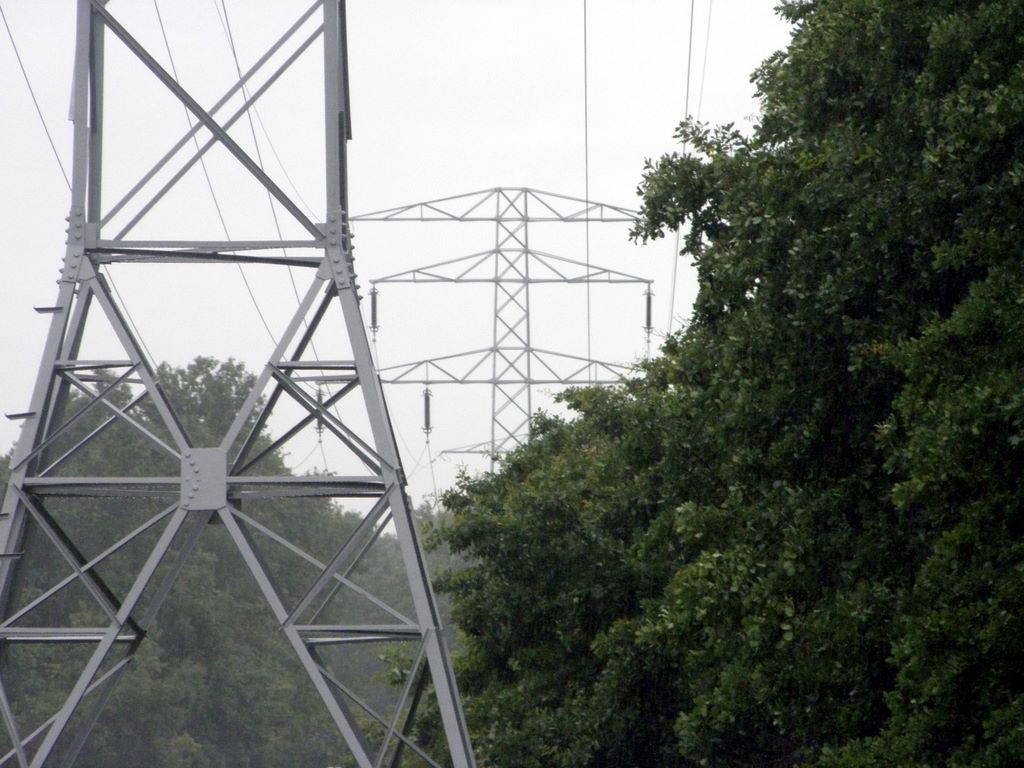

Ec Siekierki-RPZ Sielce, rejon Trasy Siekierkowskiej:

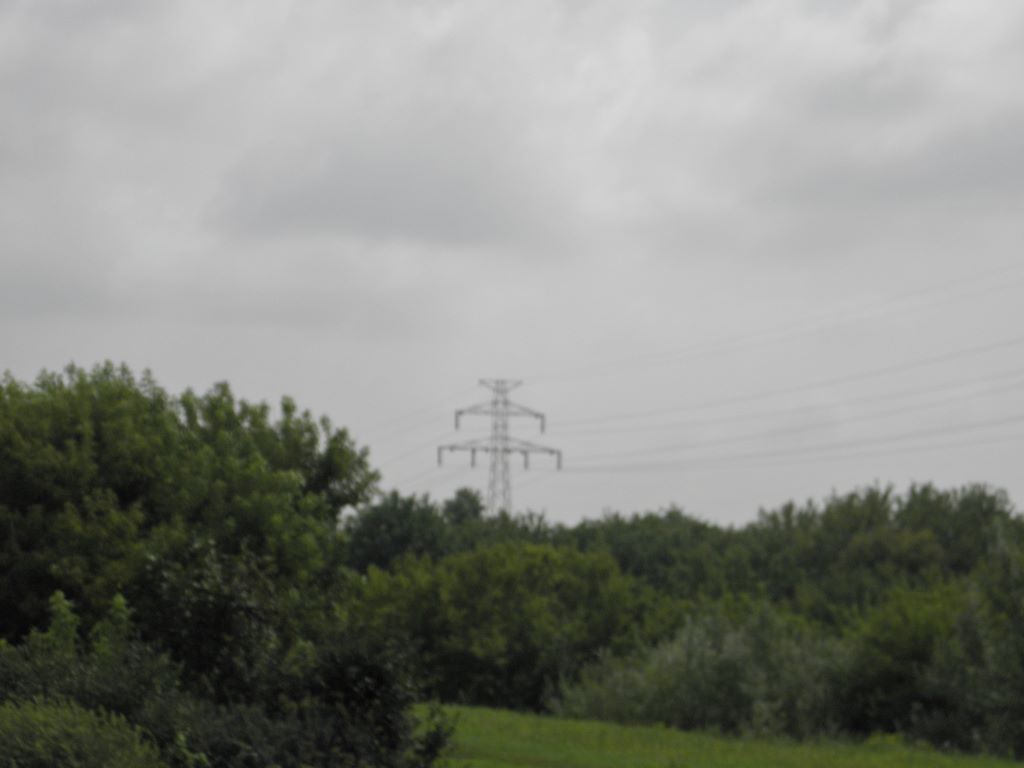

Ten slup nie życzył sobie zdjęć, może miał zły dzień, więc zrobilem cenzurę w postaci rozmazania.

Na powyższym zdjęciu inny sposób cenzury, bardziej naturalny( drzewa).

Nie wiem czy dobrze widać, słup poniżej musiał obniżyć trochę swoje ambicje i izolatory, który są od stron tych niskich słupów są tochę bliżej siebie-no niestety, trzeba się dostosować do innych.
Na zakończenie 110kV dorzuce zdjęcie Ec Siekierki-RPZ Stegny:

Oraz Ec Siekierki-RPZ Ursynów:





Teraz zwiększymy napięcie do 400kV

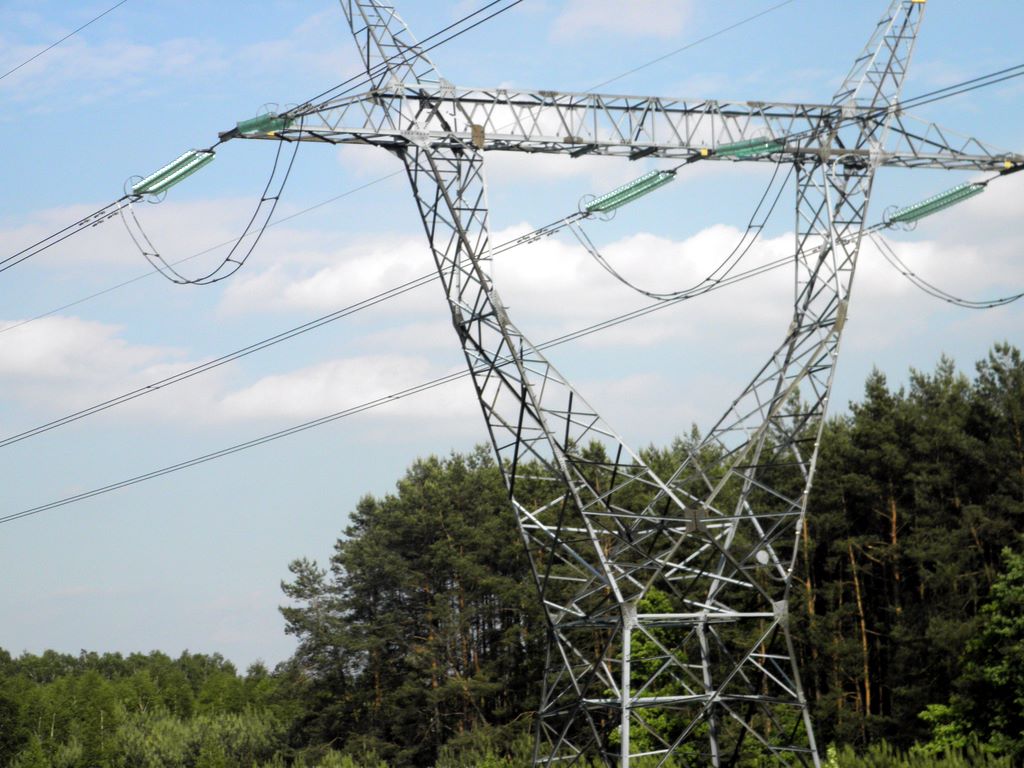

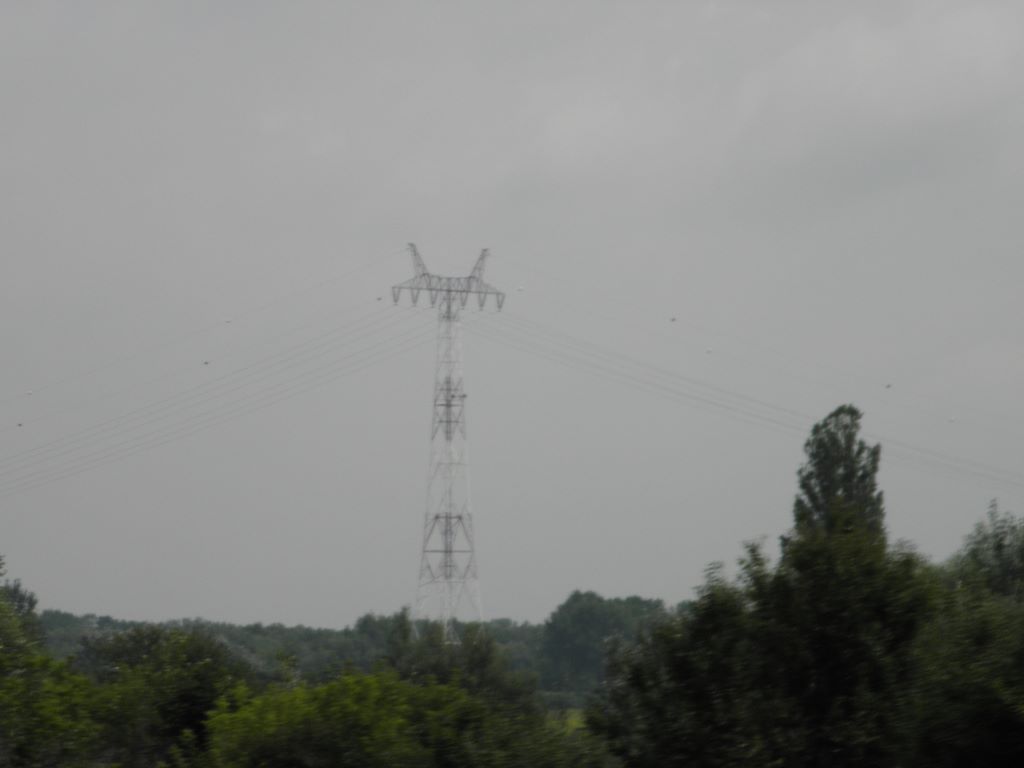

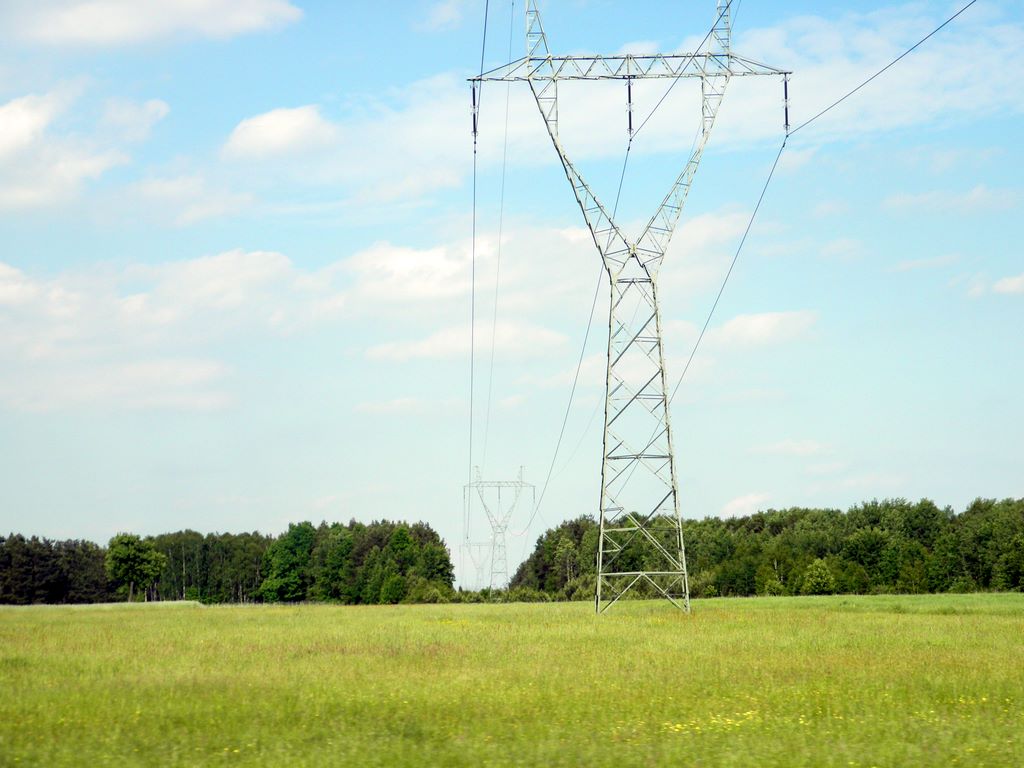

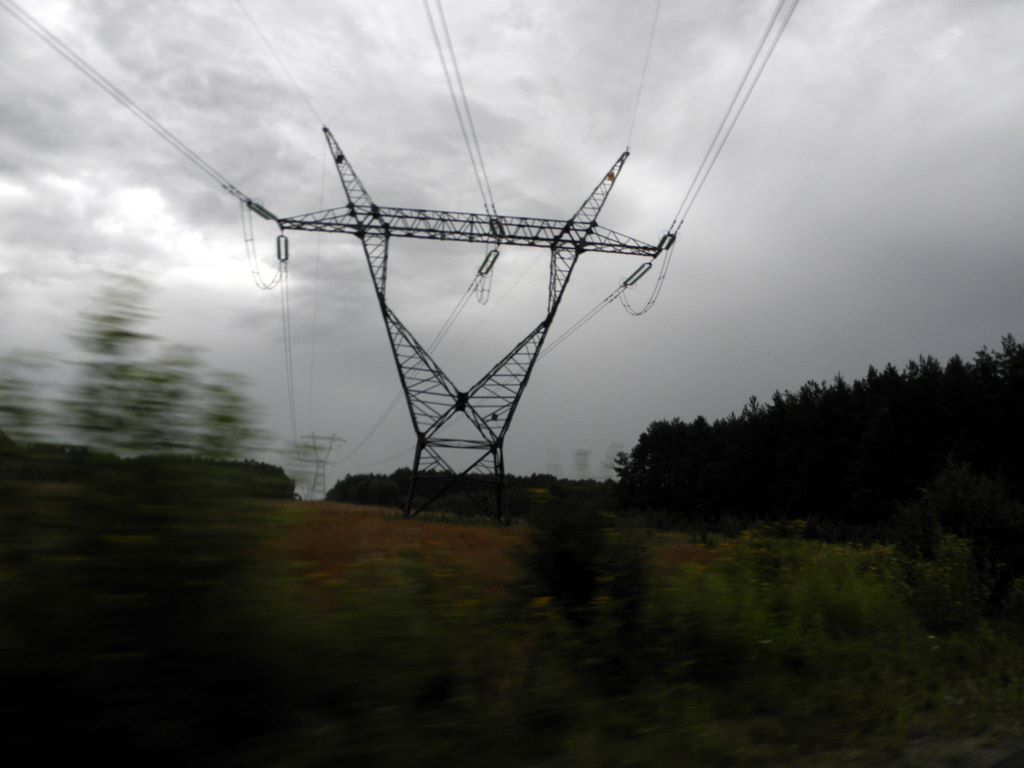

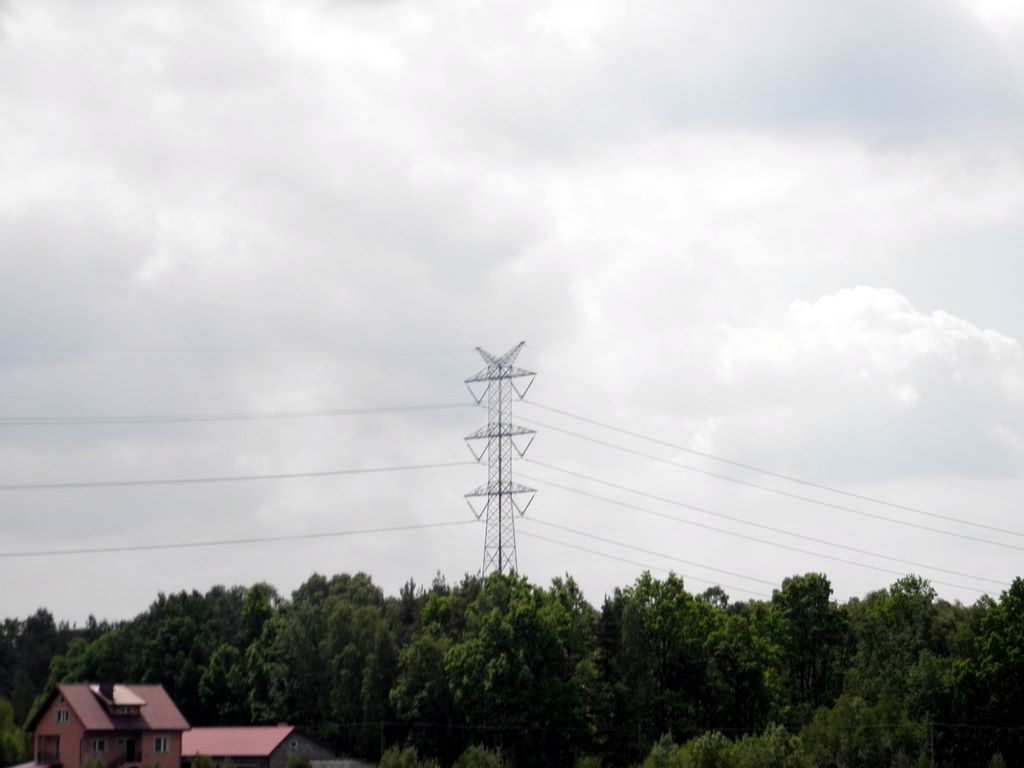

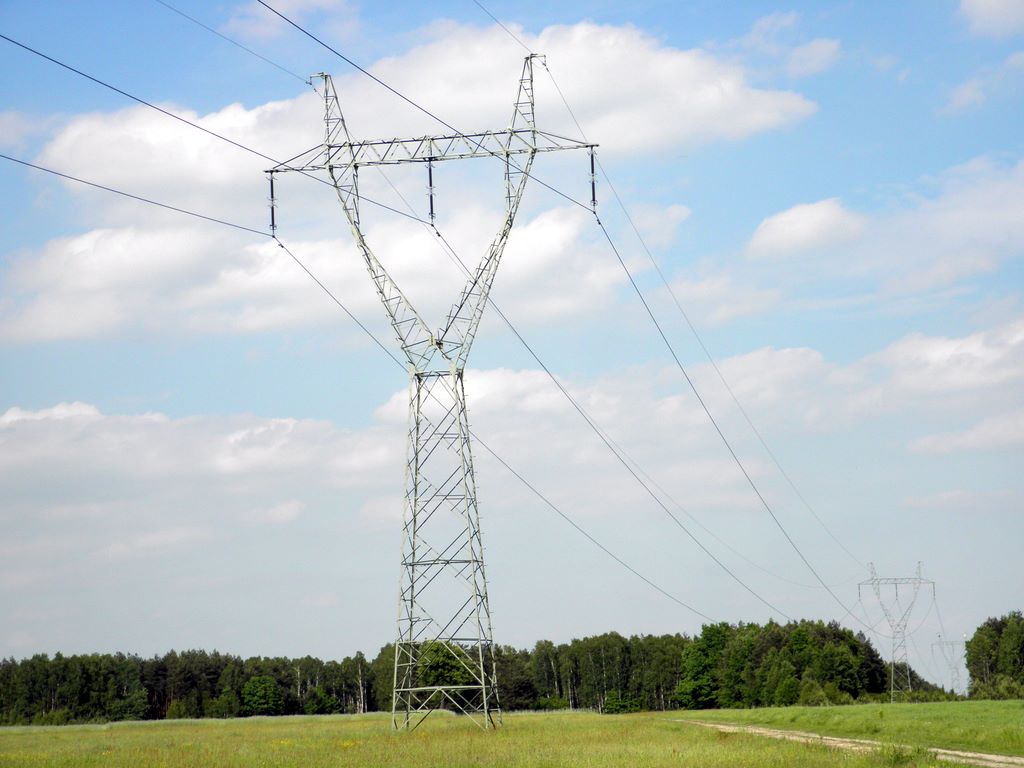

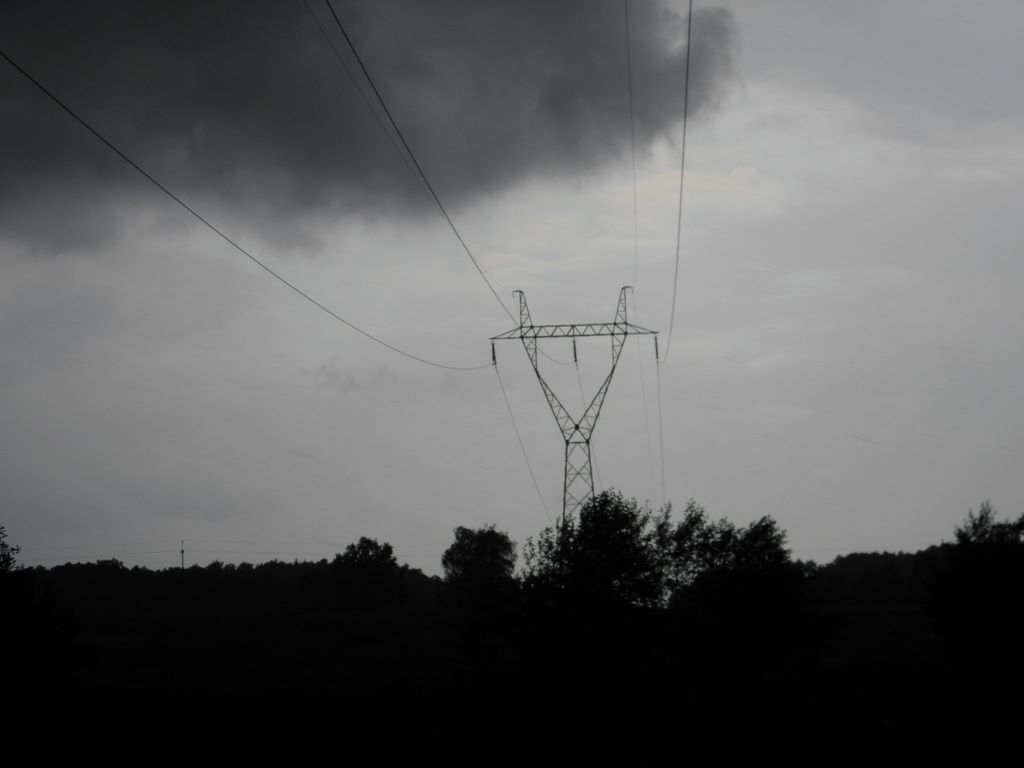

Najpierw linia 400kV GPZ Miłosna Stacja elektroenergetyczna Narew:









To zdjęcie mam jako tapete na kompie





Jeszcze ciekawostka: ta linia jest dwutorowa od GPZ Miłosna do okolic Stacji elektroenergetycznej w Stojadłach/Mińsku Mazowieckim, nie jest z tą stacją połączona, tam są dwa takie słupy Y, na jenym jeden tor kończy.

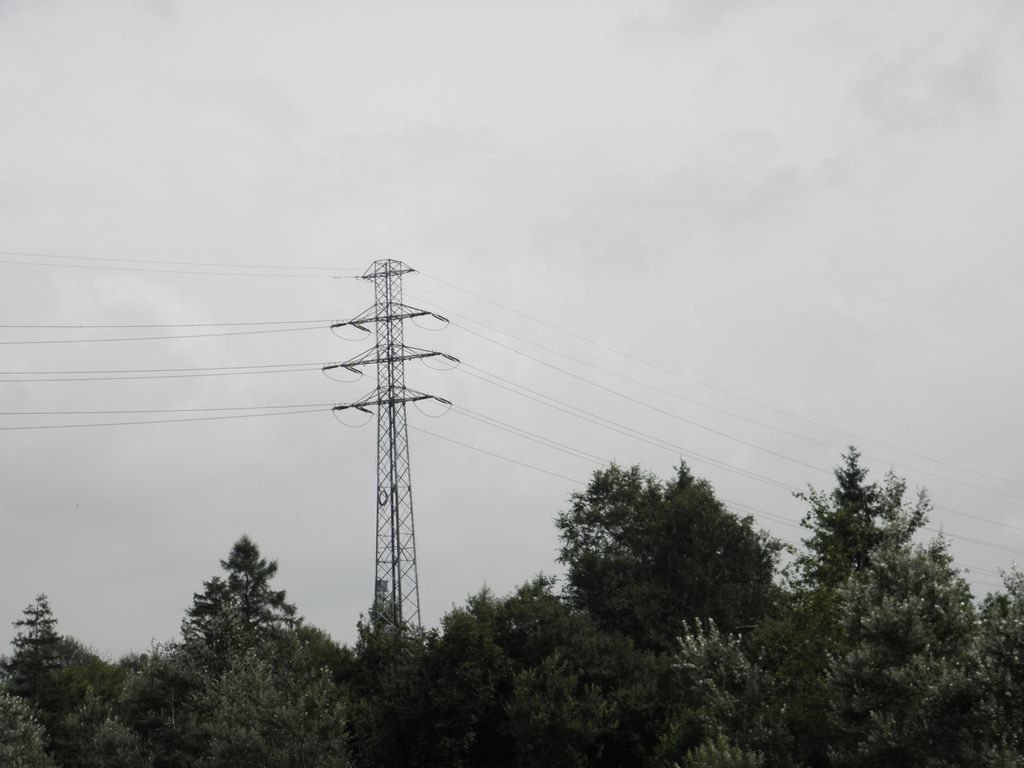

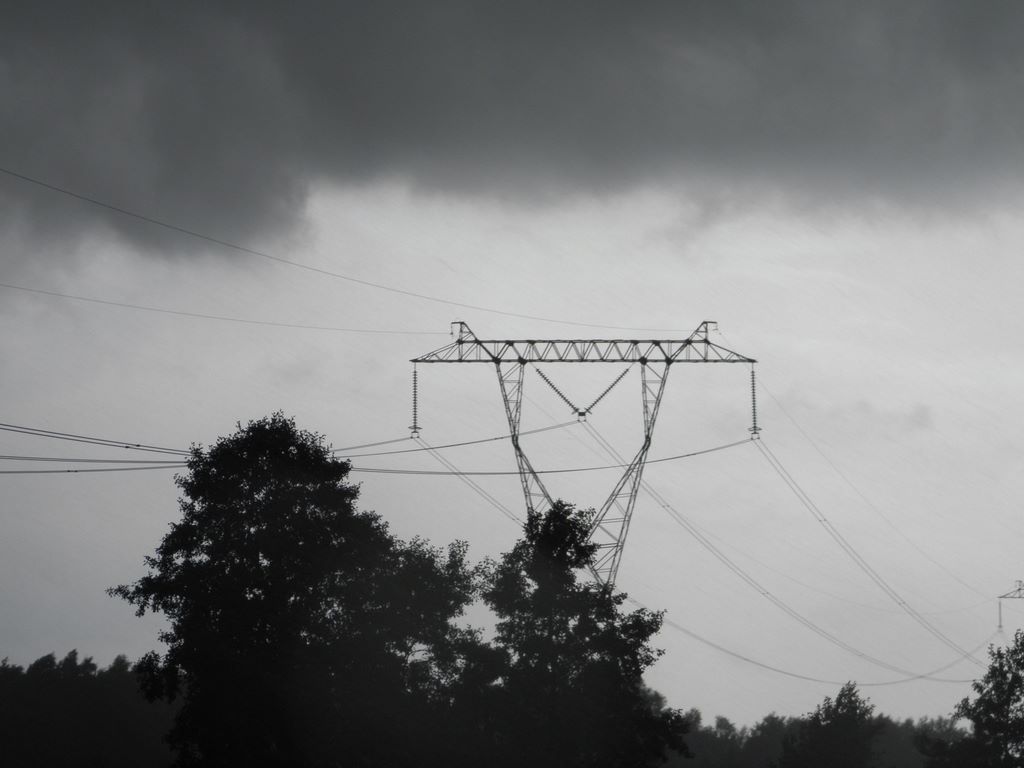

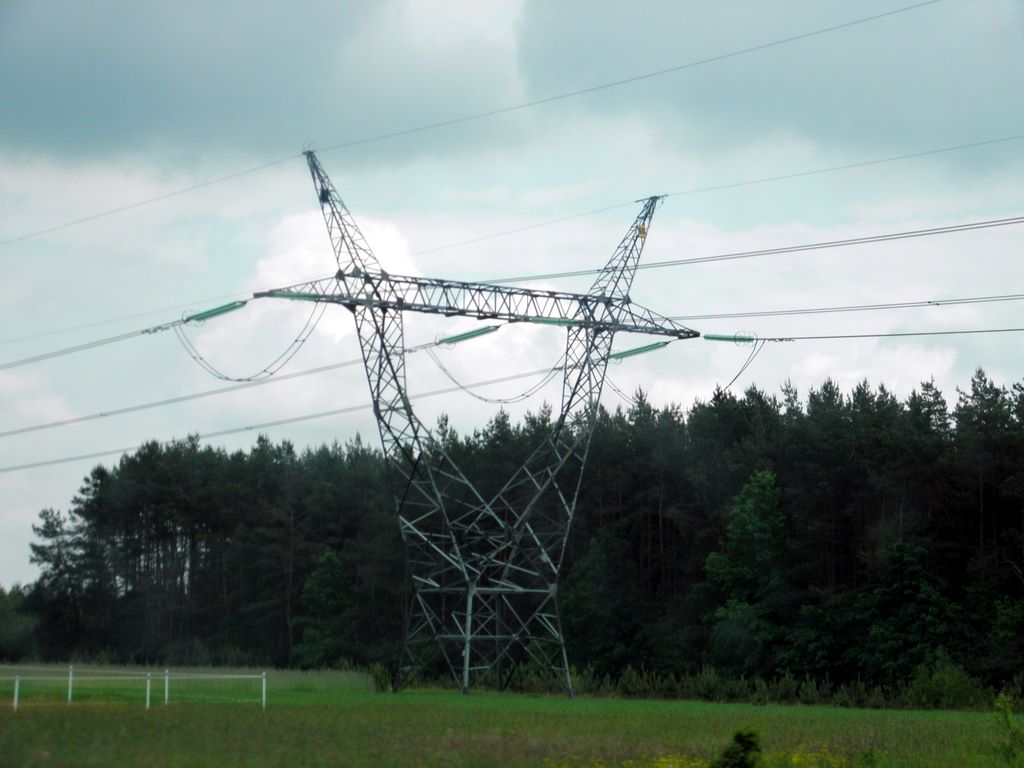

Teraz na zakończenie tego dłuuuuuuugieeeeeeegoooooooo postu( mam nadzieję, ze nie nudnego ) obniżymy napięcie i liczbę torów, 220kV GPZ Miłosna-elektrownia Ostrołęka:

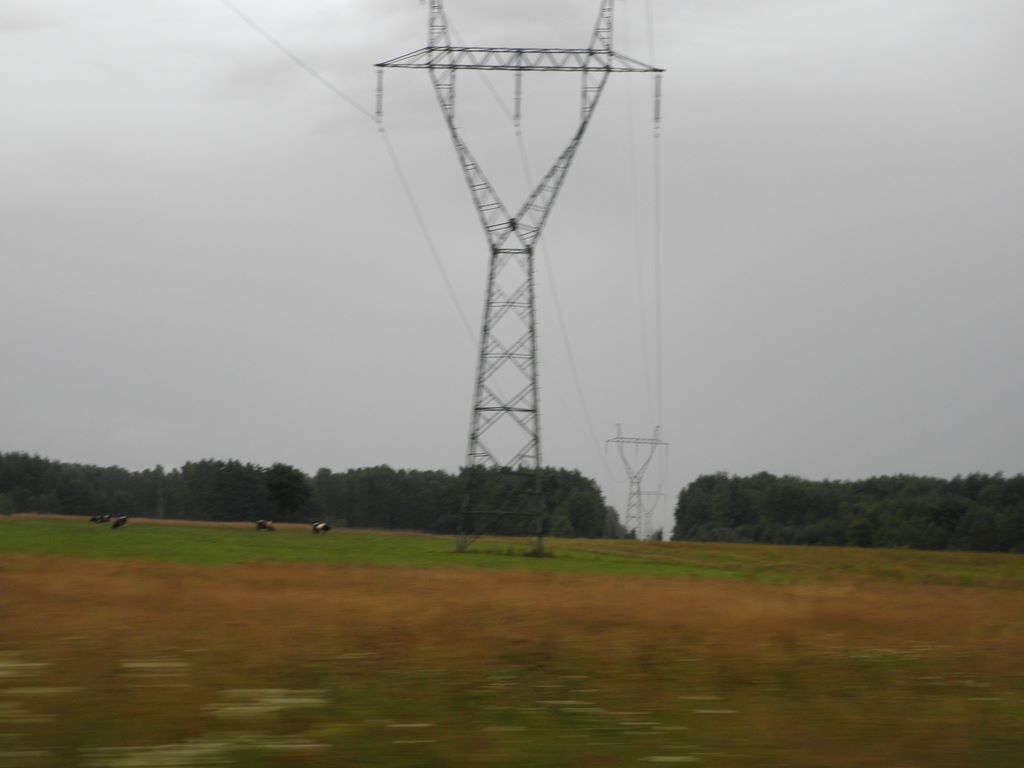

Te krowy musiały odwrócić mą uwagę i zdjęcie wyszło gorzej

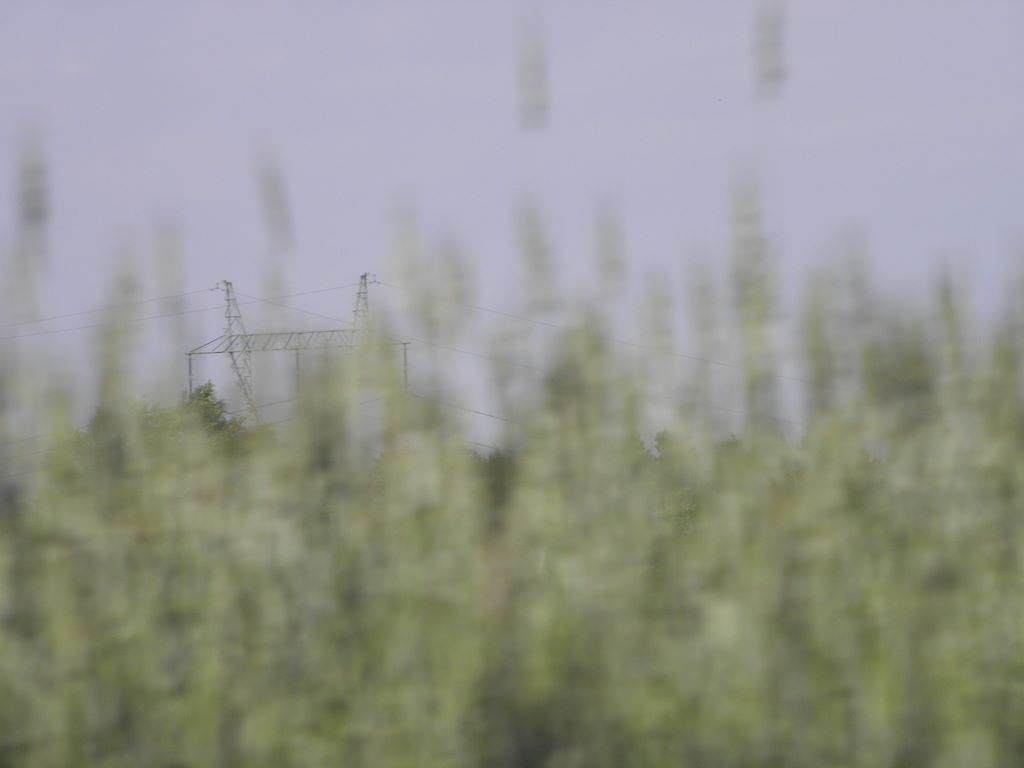

Tutaj zamaskowany słup:

Nie wiem jak wy, ale ja uważam, że 2 poniższe zdjęcia to najpiękniejsze zdjęcia słupów elektrycznych wysokiego( konkretnie najwyższego ) napięcia jakie zrobłem w swoim życiu:



Dziękuje, że jeszcze nie znudziło się wam oglądanie moich zdjęć i opisów,
Pozdrawiam
Zawistak

[zawistak]

Witam,

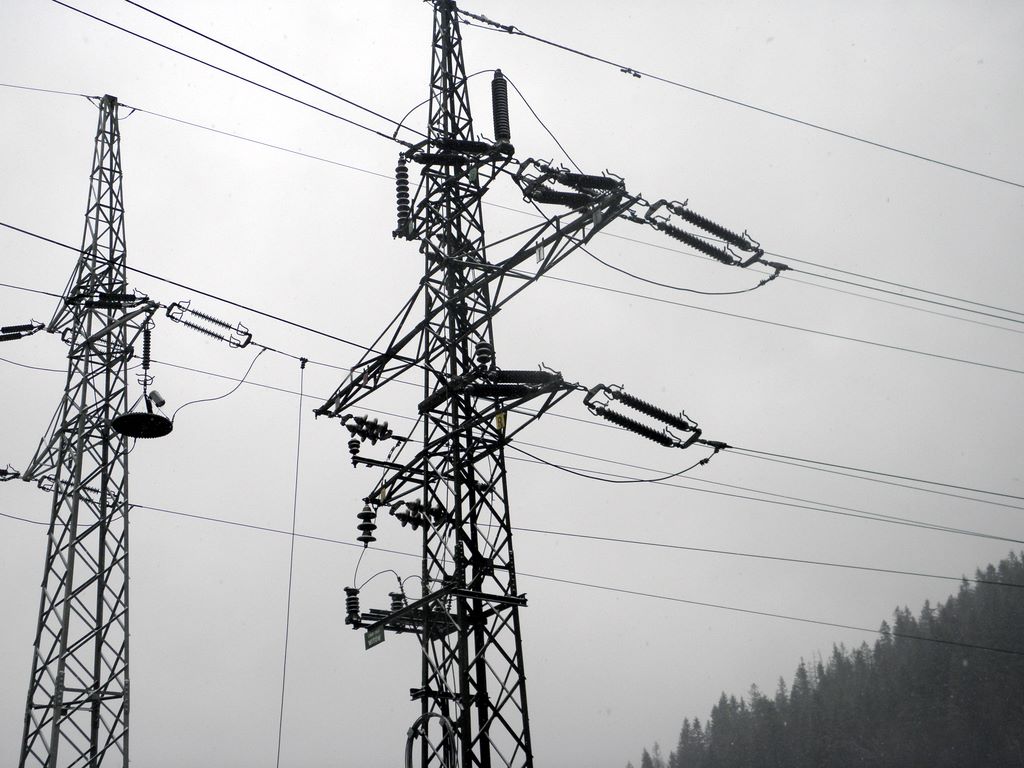

Pisałem tutaj o dwunapięciowej linii, 110 i 15kV z Zakopanego, nie mogłem tylko znaleźc najlepszego zdjęcia. Teraz mam.

Tutaj widać ilosć przewodów, zieloną tabliczkę( 15kV Witów), izolatory oraz w tle głowicę kablową.
Można ściągnąć zdjęcie i spróbować przybliżyć, nie wiem czy się uda zobaczyć tabliczkę, musiałbym wrzucić do tej drugiej galerii, może wtedy.
Mam nadzieję, że teraz wierzycie
Sam byłem zdziwiony, nie pasowała ilość torów, miały być 2 linie jedotorowe, czyli w sumie 2 tory, a nie 3.
Pozdrawiam
