Stacja transformatorowa - budowa

[Whites86]

No nie wiem pewnie są jeszcze nowe. U nas na starych słupach niekiedy zakładają takie nowe, niekiedy wymienia się na całej linii, co kwalifikuje takie izolatory do grupowej wymiany

niewiem jak w innych regionach ale u nas wymienia sie je tylko podczas przebudowy linnii badz w przypadku stwierdzenia ich uszkodzenia, jesli wszystko jest ok nie wymienia sie ich bez przyczyny

[MRP200]

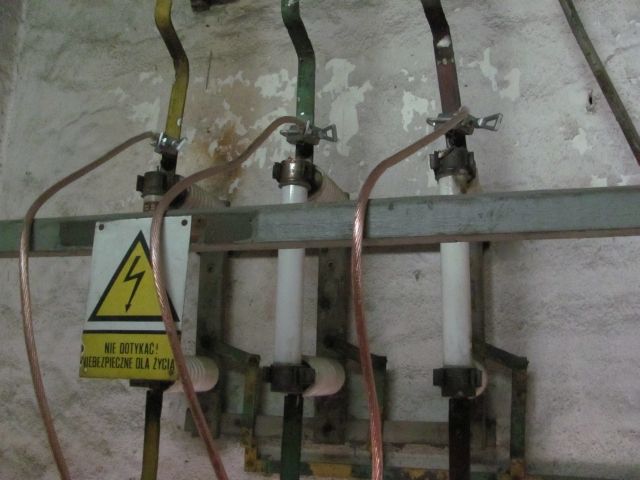

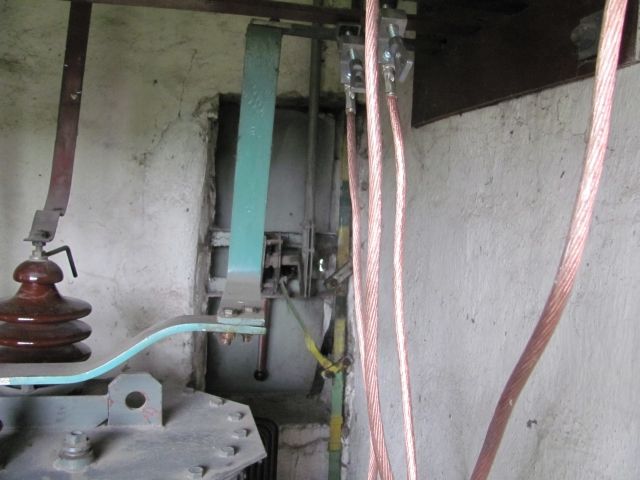

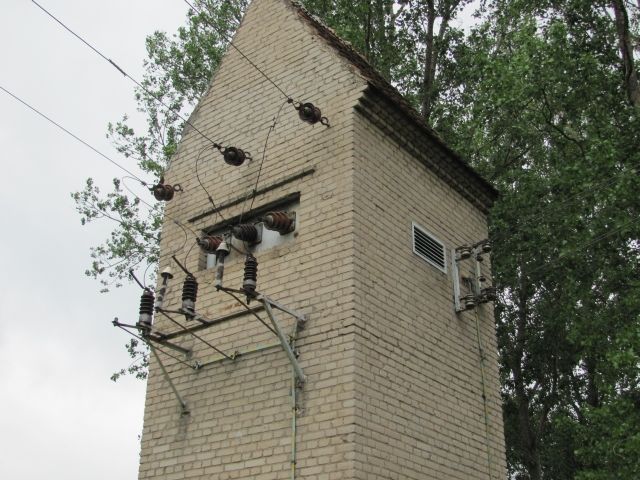

Kilka fotek z wnętrza wieżowej stacji transformatorowej na terenie Wągrowca. Fotki robione podczas tzw. wyłączenia.

[amisiek]

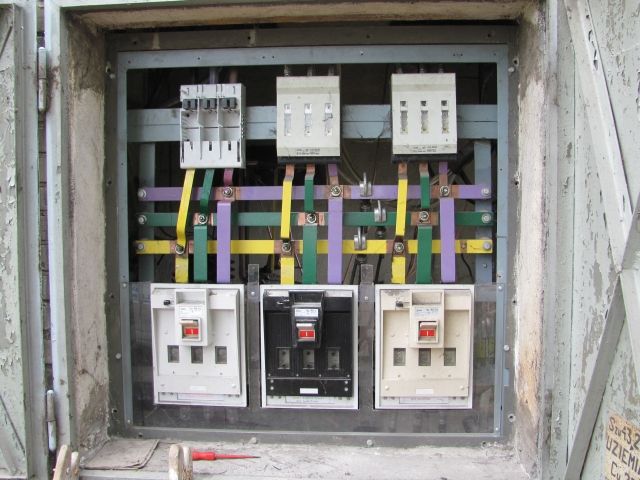

Co to jest na dole na ostatnim zdjęciu (dwa białe i jedno czarne)?

[MRP200]

Rozłączniki bezpiecznikowe RB-2 (do 400 A). Te górne są RB-1 (do 250 A)

[amisiek]

Fakt, widać to nawet po przekrojach płaskowników doprowadzających prąd.

[zawistak]

Witam,

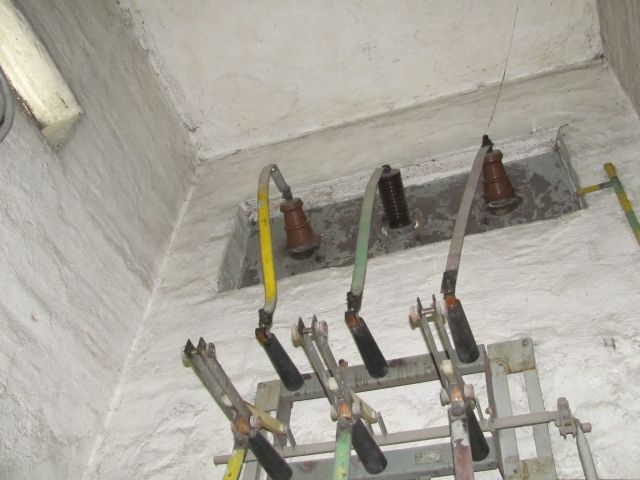

Dzięki 3 zdjęciu już dokładnie wiem o montażu tych izolatorów :

Izolatory ze stacji RPZ Powiśle w Warszawie(110/15 kV).
Ta śruba pośrodku zapewne żeby podpiąć uziemienie.
Pozdrawiam

[cieszyn]

MRP200 - dzięki za zdjęcia, tam wiadomo, do środka, nie może wejść każdy kto chce


PS - może rozdzielaj zdjęcia pustym Enterem? wówczas zdjęcia nie "kleją się" jeden z drugim podczas ich oglądania

[MRP200]

Na prośbę pana Stasia poprawiłem fotki.
Co tzw. wyłączenia, to na dopuszczeniu wpisany byłem jako kierujący zespołem z uwagi na posiadane uprawnienia SEP. Do stacji wprowadzaliśmy kabel nn za to Al 4x240 mm2, a z uwagi na zagęszczenie aparatury w takiej stacji, konieczne było położenie całej stacji.

[Whites86]

kładliscię ją odlącznikiem wewnątrz ? czy tez tym zewnetrznym ?

[MRP200]

Stacja wyłączona była rozłącznikiem zewnętrznym - na poprzedzającym słupie linii SN. Ten w środku został otwarty dla większego bezpieczeństwa.
