Linie średniego napięcia

[elektryk]

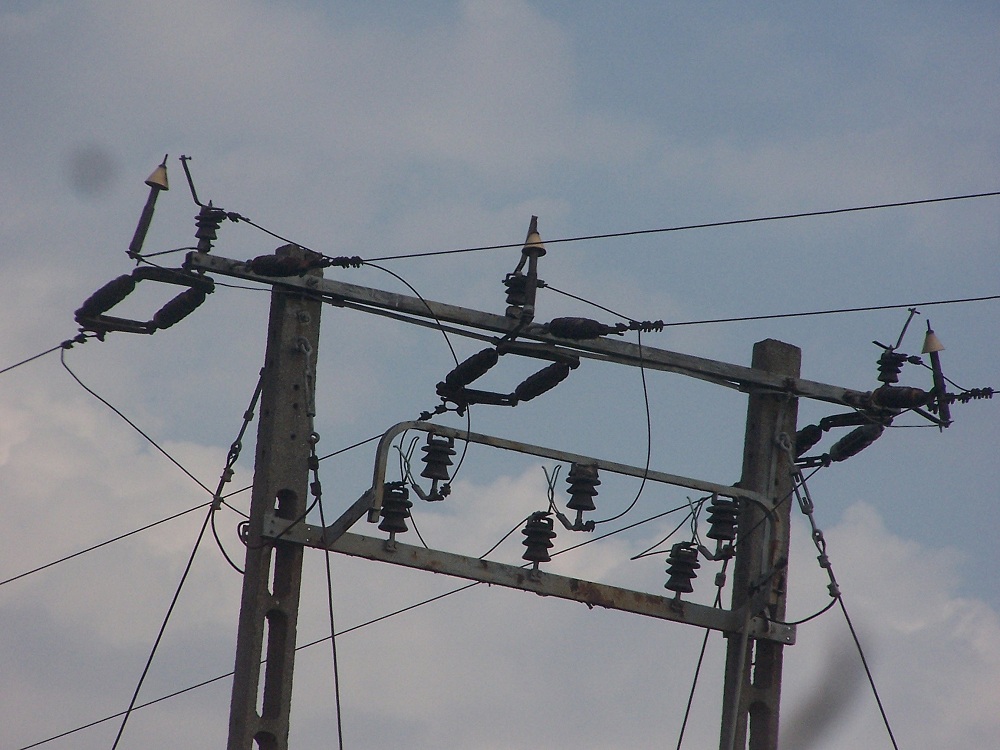

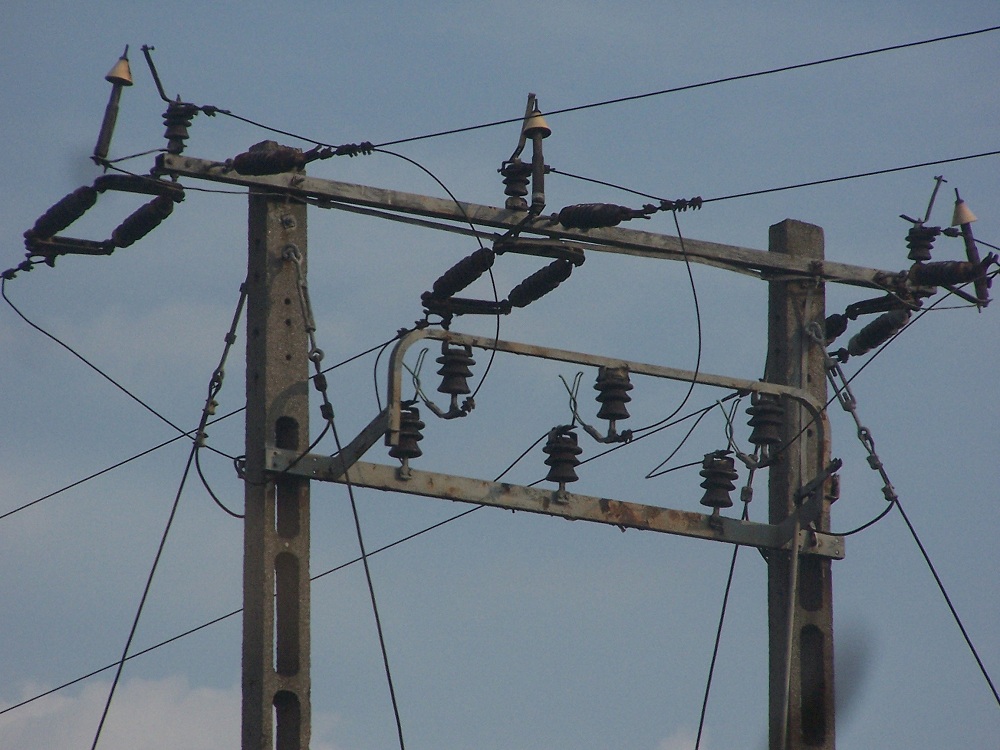

U nas jest mnóstwo takich izolatorów jeszcze w regionie

[matit1]

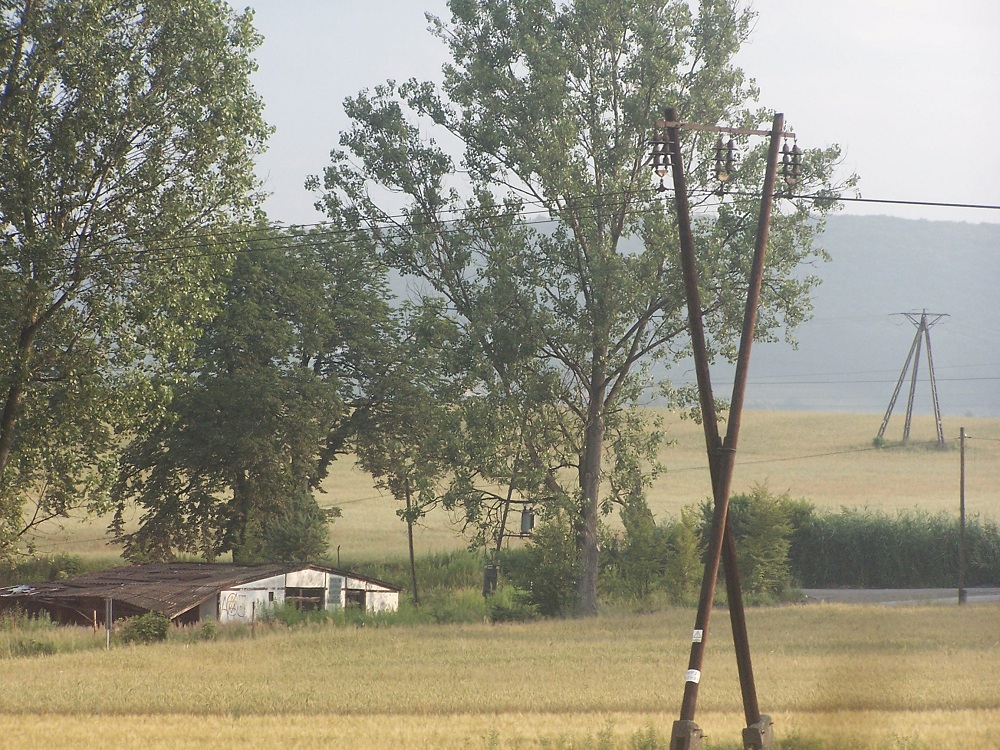

słupy wzdłuż linii kolejowej Kraków <-->Katowice

[elektryk]

Czy spotkaliście się z odłącznikami SN przed stacjami tzn. że można je otwierać w stanie bezprądowym Mi się wydaje że są to rozłączniki i można nimi rozłączać prądy, a monterzy jak zwykle błędnie nazywają to odłącznikami podobnie jak oprawy lampami

[elektryk]

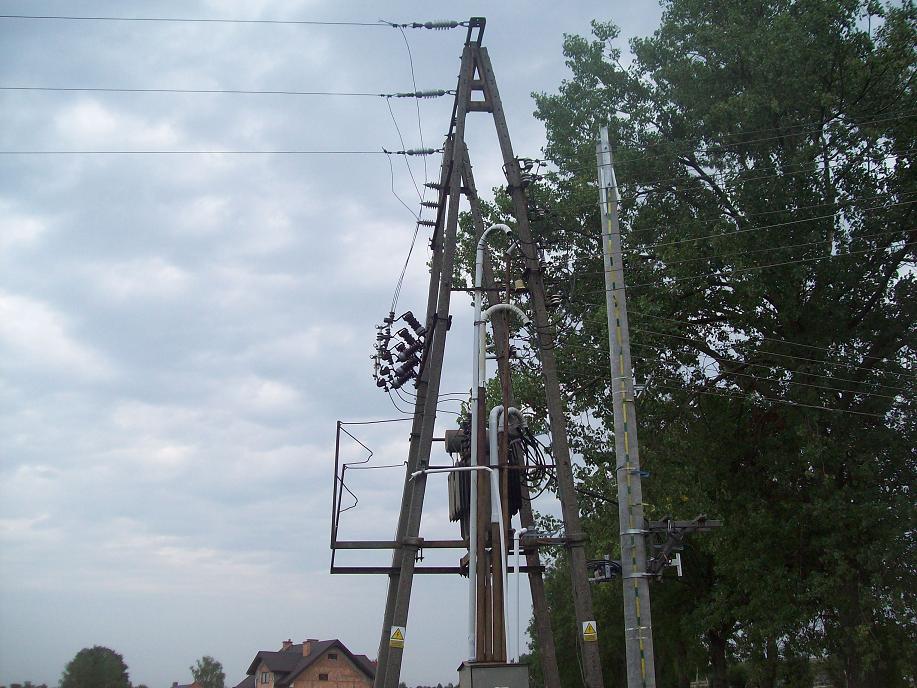

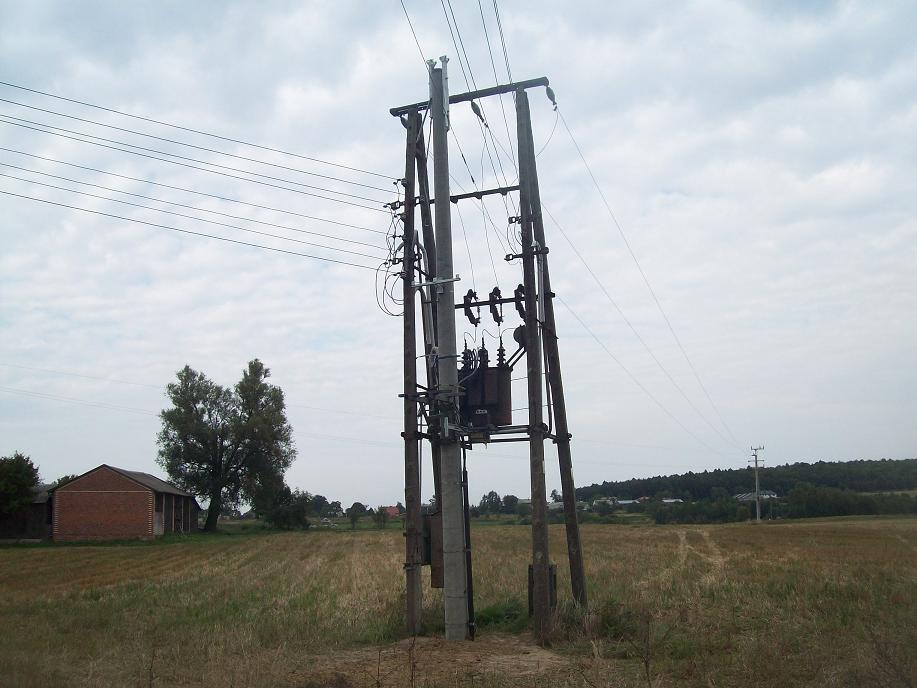

Mała przebudowa sieci SN, nn i stacji transformatorowej Wyk. PGE Dystrybucja S.A. Posterunek Energetyczny Kraśnik
Nie wiem co jest powodem wymiany stacji, być może za słaba konstrukcja na tak duże trafo, które teraz może być mniejsze, bo jeden obwód nn podzielono i włączono do innej nowej stacji rok temu

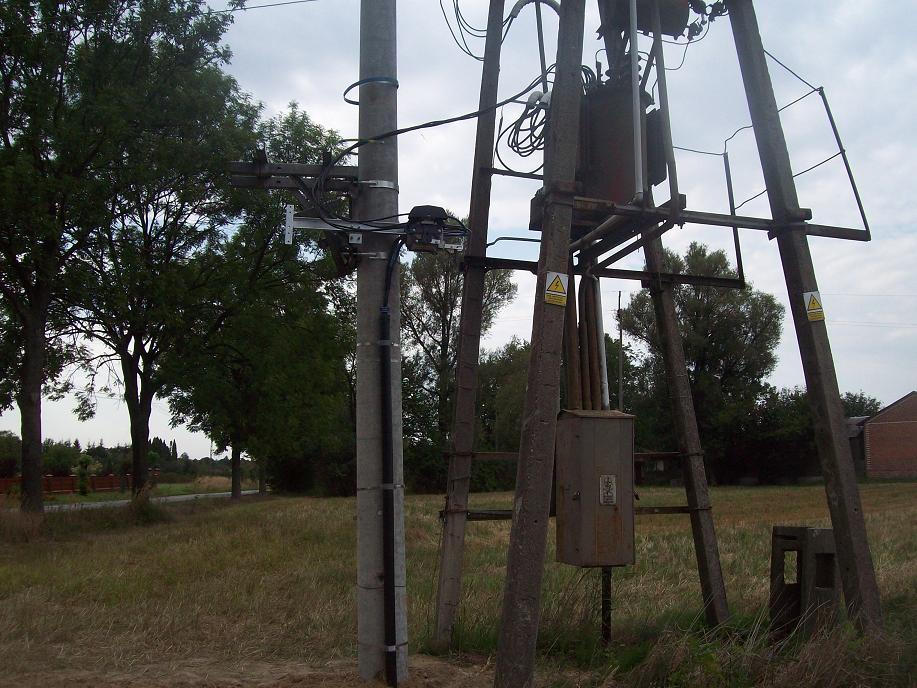

Dziś do nowej stacji przepięli kabel ze starej szafki stacyjnej


Pierwszy słup nn do wymiany na 10-metrowca EPV-a, najprawdopodobniej do 1 słupów od stacji poprowadzą AsXSn lub tylko na widoczny obwód dwutorowy, a na drugi jednotorowy zostaną gołe przewody

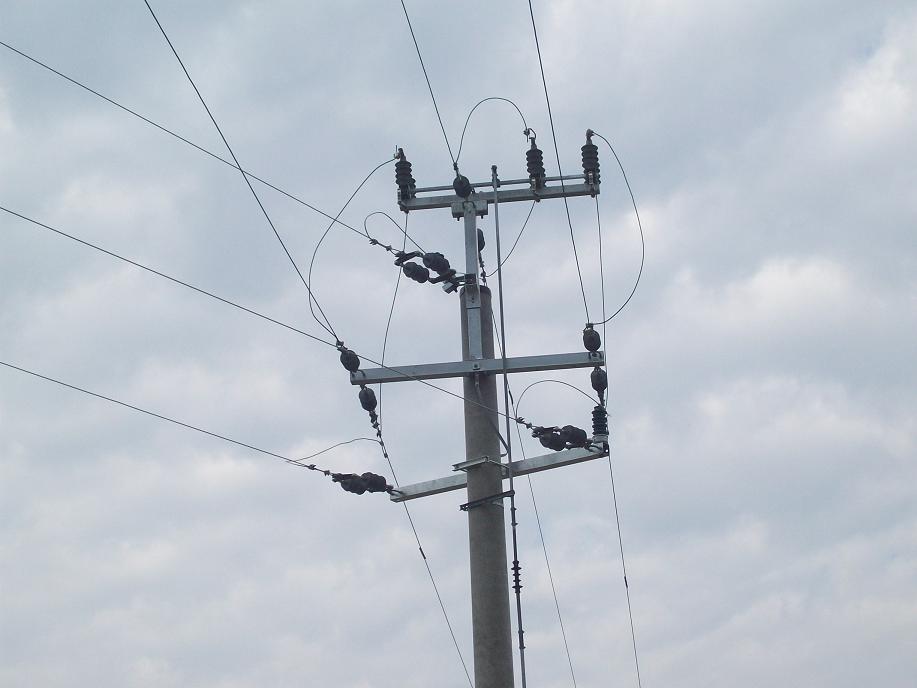

Wczoraj wraz ze wstawieniem słupa pod nową stacje, po stronie SN zlikwidowano stanowiska słupowe: drewniany-rozgałęźny, rozkraczny-odporowy, rozkraczny z odłącznikiem (odległość od wszystkich 3 stanowisk była ok. 20 m). W miejscu starego drewniaka postawiono nowy rozgałęźny 12-metrowiec z odłącznikiem w kier. stacji


Mam więcej zdjęć

[zawistak]

Witam,
To ja dorzuce do pieca trochę fotek ze zlotu;)

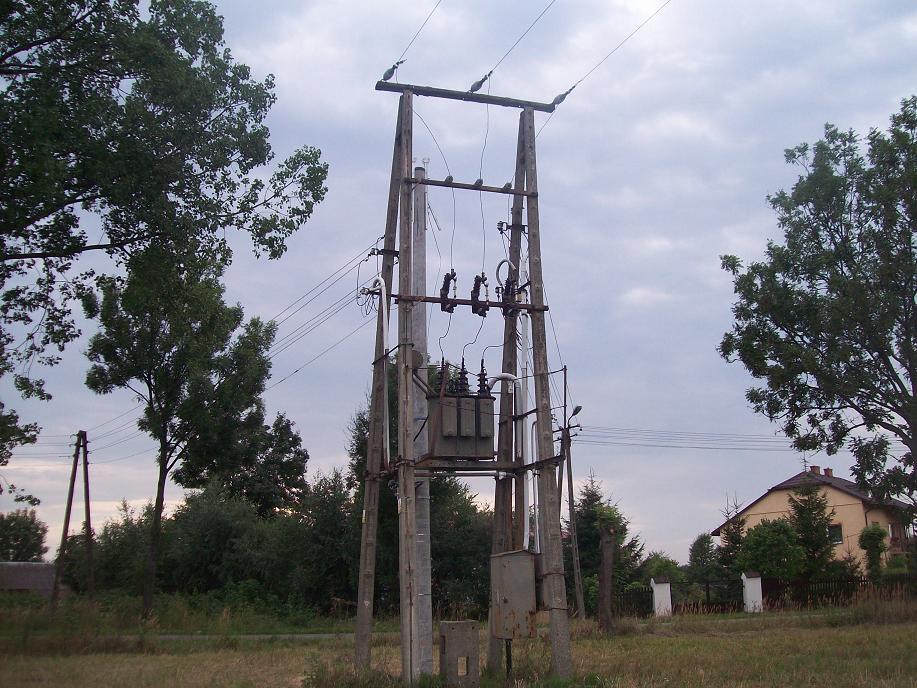

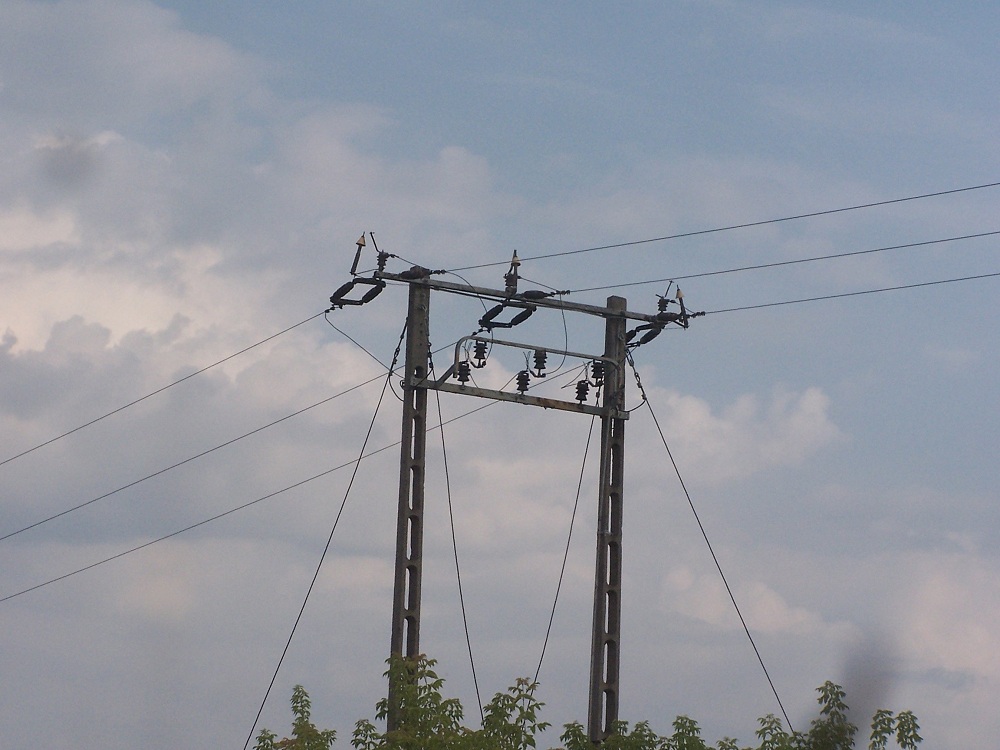

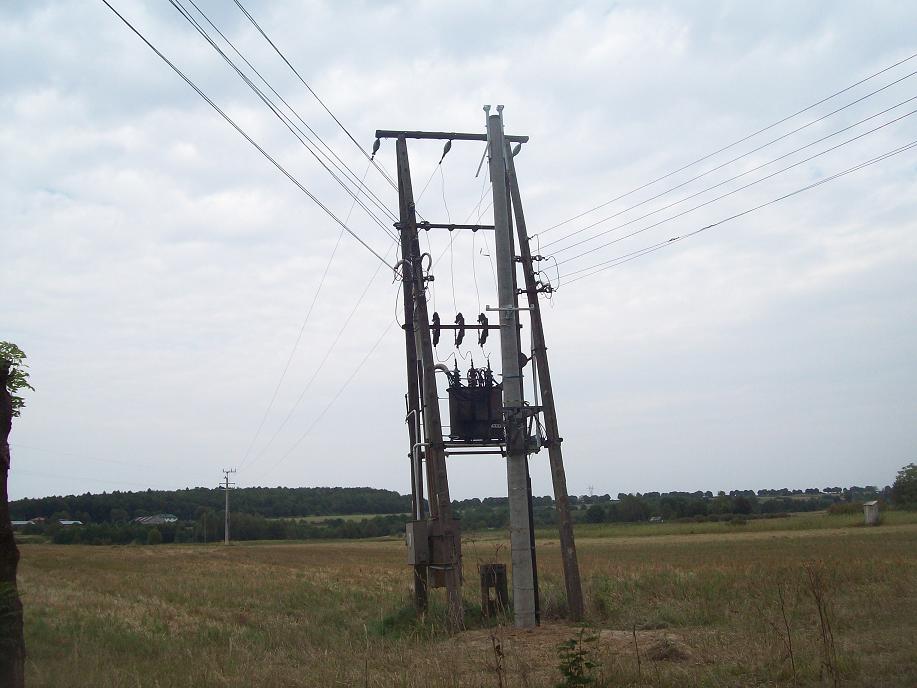

Najpierw słup z rozłącznikiem( edit: to jest odłącznik ) i stacja Sn/nn( na fotce widoczna część zlotu )


Trafko:

Osłony przeciw ptakom:



Pozdrawiam

[elektryk]

Rozłącznik a nie odłącznik

[zawistak]

Witam,

Rozłącznik a nie odłącznik

Rozłącznik mi się tak wydaje, ponieważ ma te widełki do gaszenia łuku.
Pozdro

[Whites86]

Witam,

Rozłącznik a nie odłącznik

Rozłącznik mi się tak wydaje, ponieważ ma te widełki do gaszenia łuku.
Pozdro

niewidze tam zadnych widelek do gaszenia łuku

[elektryk]

Witam,

Rozłącznik a nie odłącznik

Rozłącznik mi się tak wydaje, ponieważ ma te widełki do gaszenia łuku.
Pozdro

niewidze tam zadnych widelek do gaszenia łuku

Mi się zdaje że to są tylko noże a nie rożki gaszeniowe Chociaż w sumie w mojej okolicy zarówno przed stacjami jak i przed całym odgałęzieniem do kilku stacji są tego samego typu łączniki jak na 1 zdj. ale nie sądze żeby monterzy wyłączając całą linie jeździli po wszystkich stacjach wyłączając obciążenia nn

[Whites86]

Mi się zdaje że to są tylko noże a nie rożki gaszeniowe Chociaż w sumie w mojej okolicy zarówno przed stacjami jak i przed całym odgałęzieniem do kilku stacji są tego samego typu łączniki jak na 1 zdj. ale nie sądze żeby monterzy wyłączając całą linie jeździli po wszystkich stacjach wyłączając obciążenia nn

dokladnie to sa tylko noże

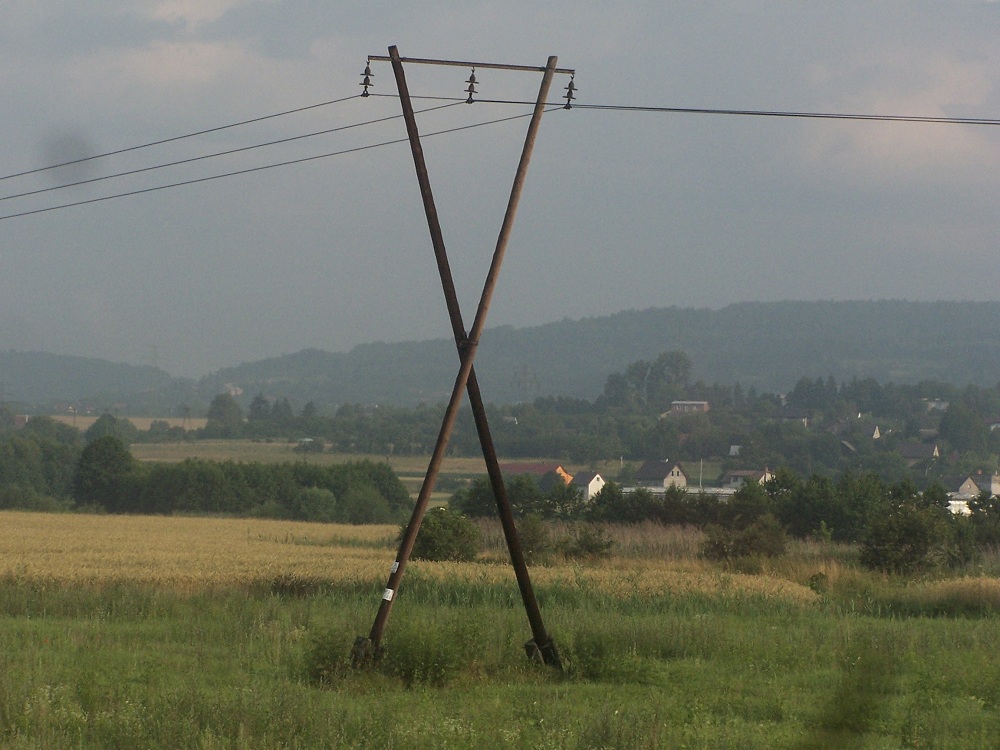

Trochę zdjęć linii 15 kV

tu masz widelki do gaszenia łuku
