Linie średniego napięcia

[Lampka]

Świerze fotki różnych słupów:

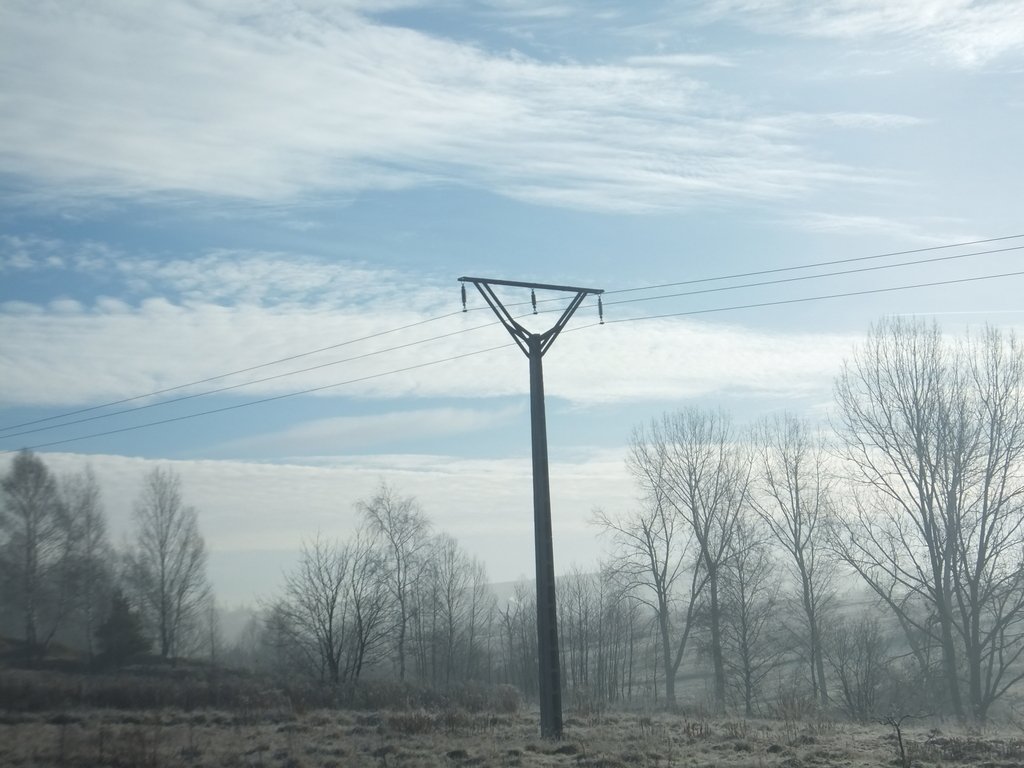

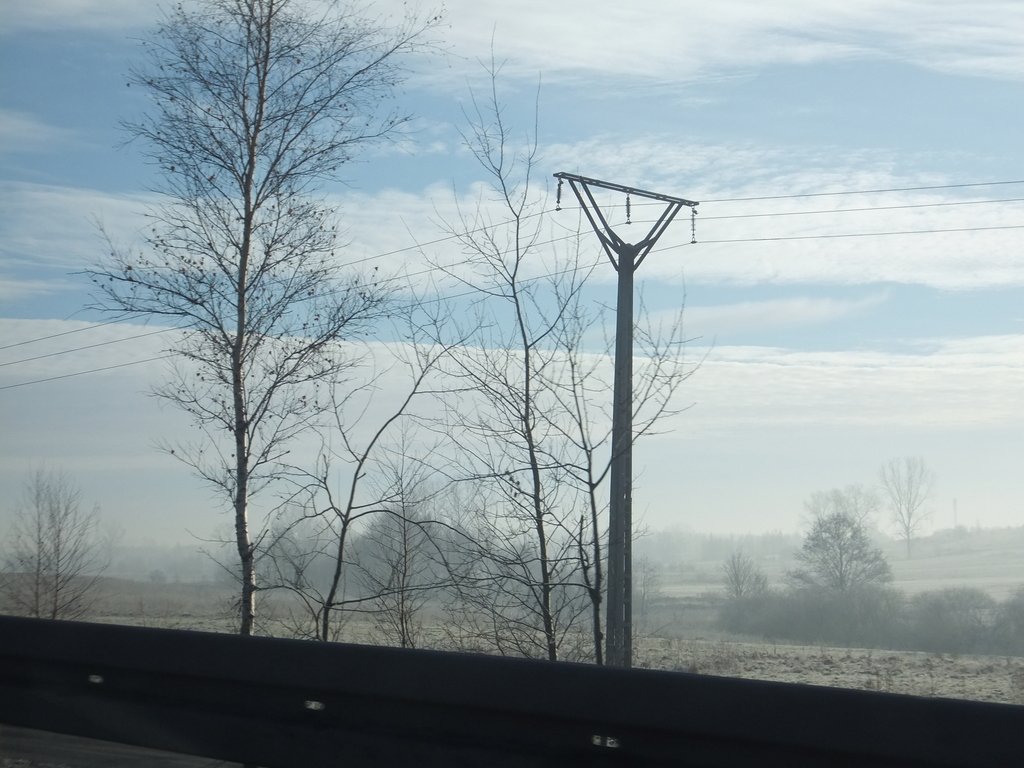

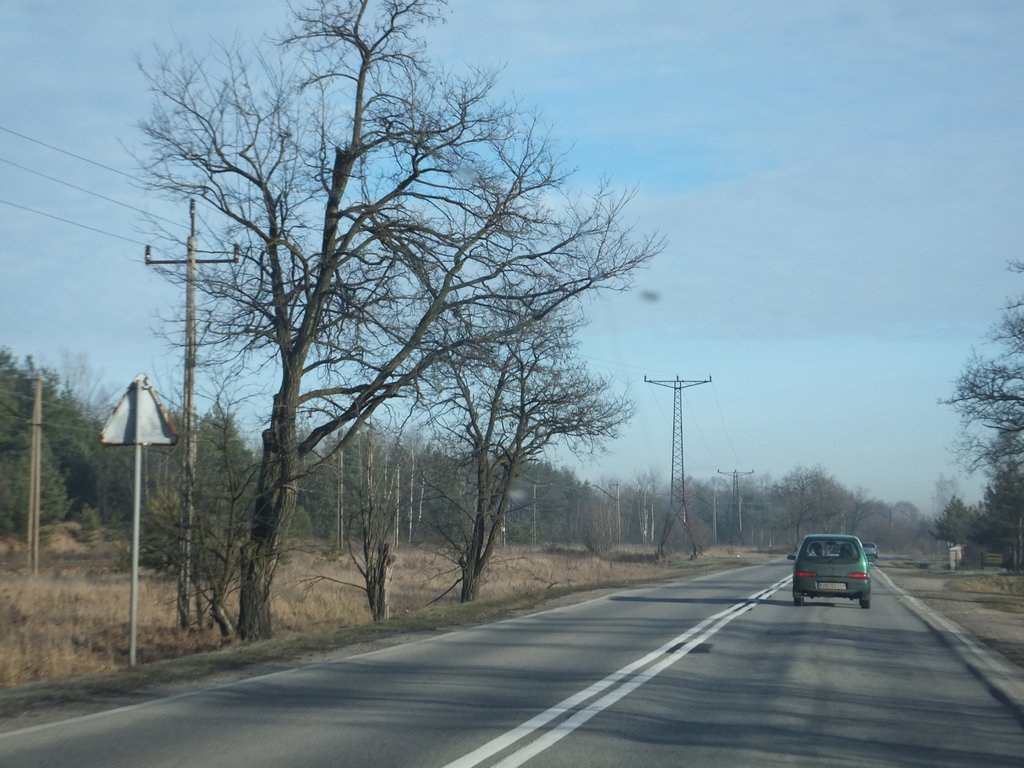

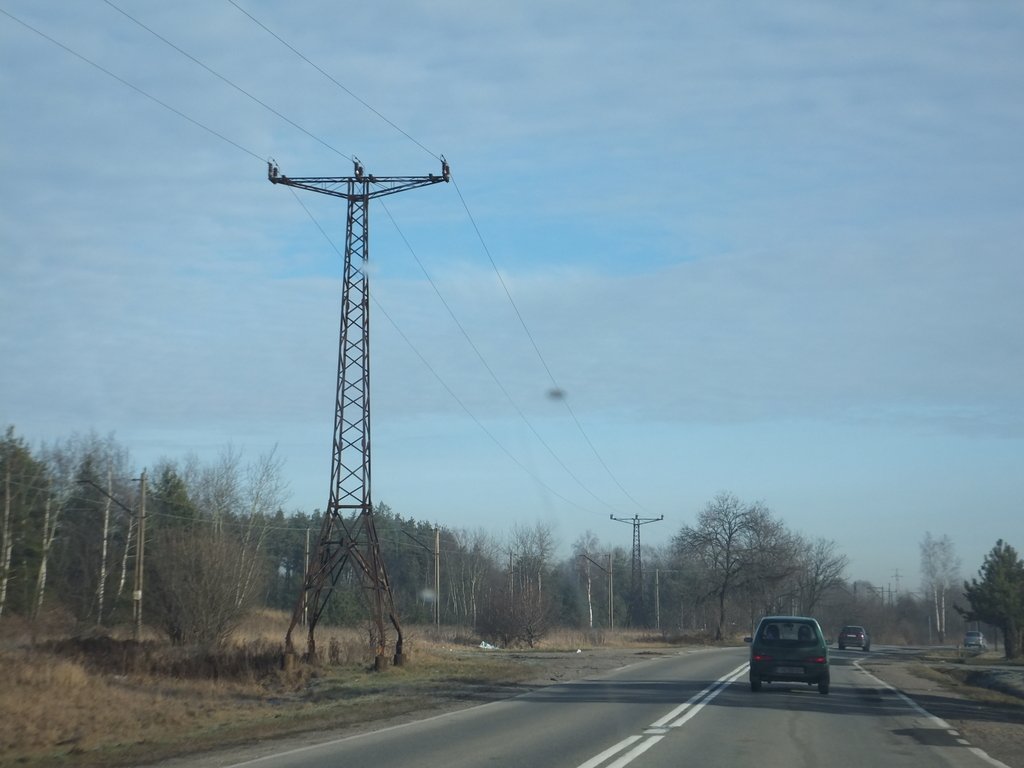

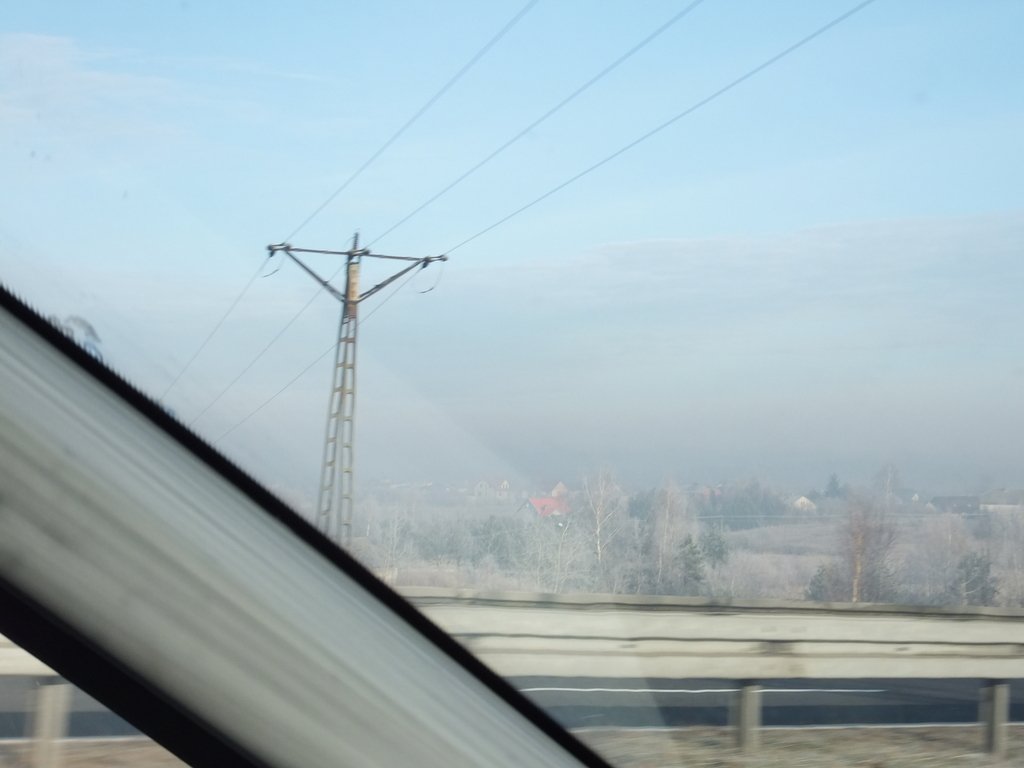

Na początek słupy z wiszącymi izolatorami wzdłuż trasy Katowice - Kraków (nieopodal Olkusza), stosowane także przy napięciu 110 kV (widziałem).

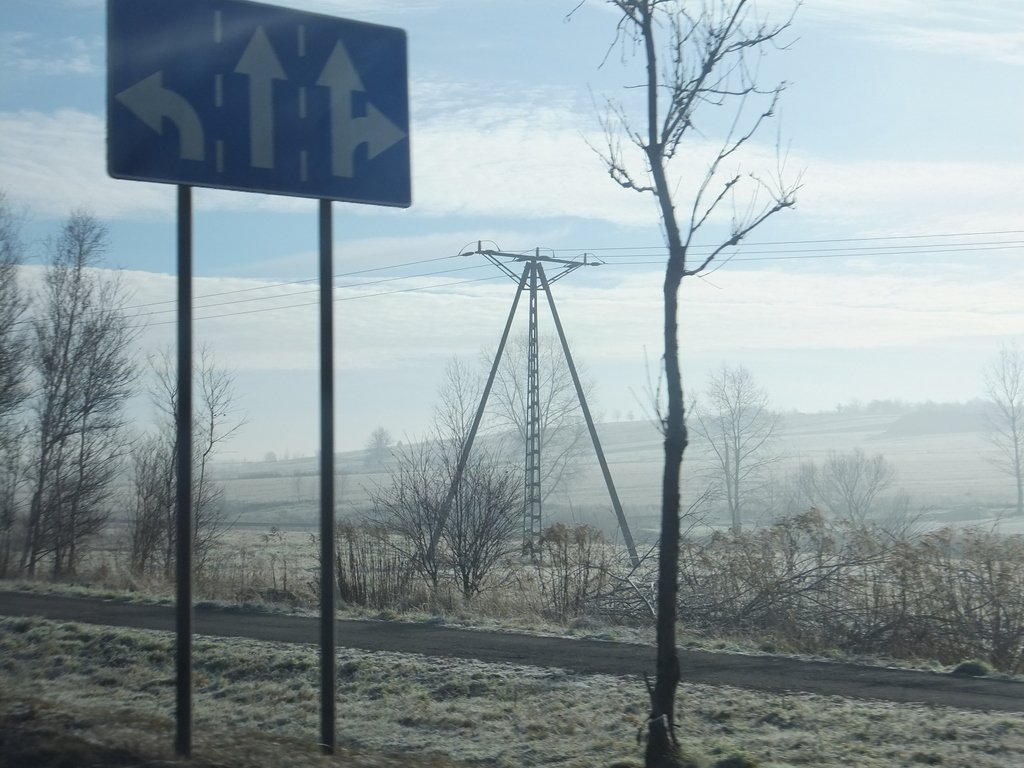

Nowszy słup na tej linii, z rozgałęzieniem dla nadajnika:

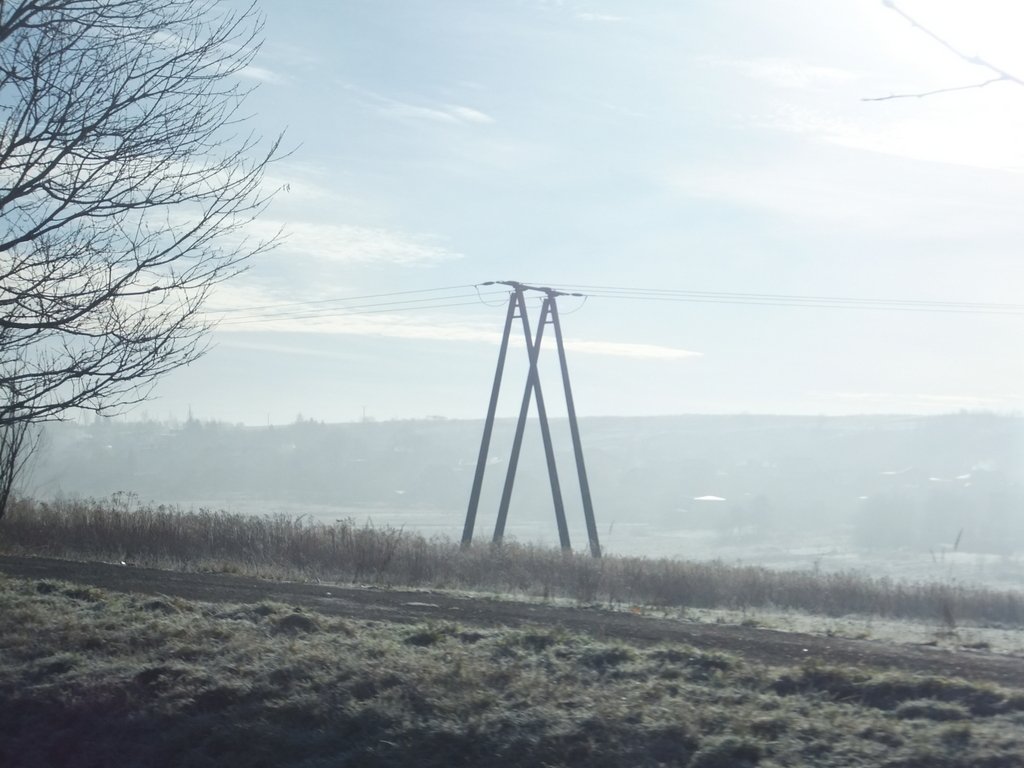

Na tej linii można spotkać też takie:

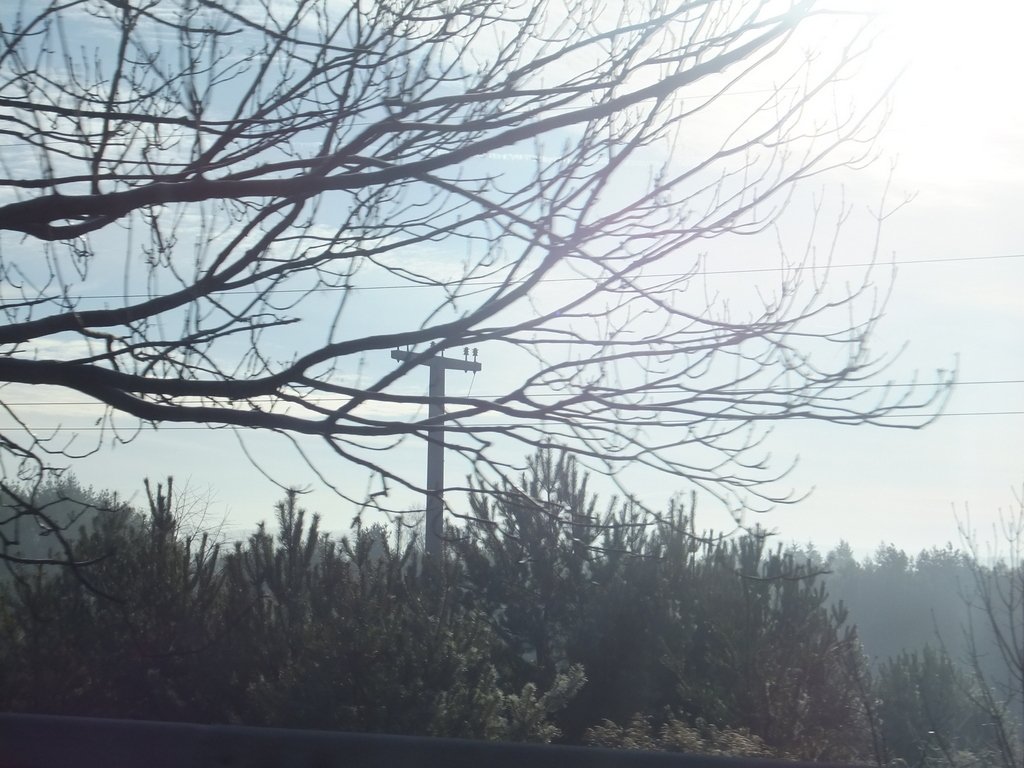

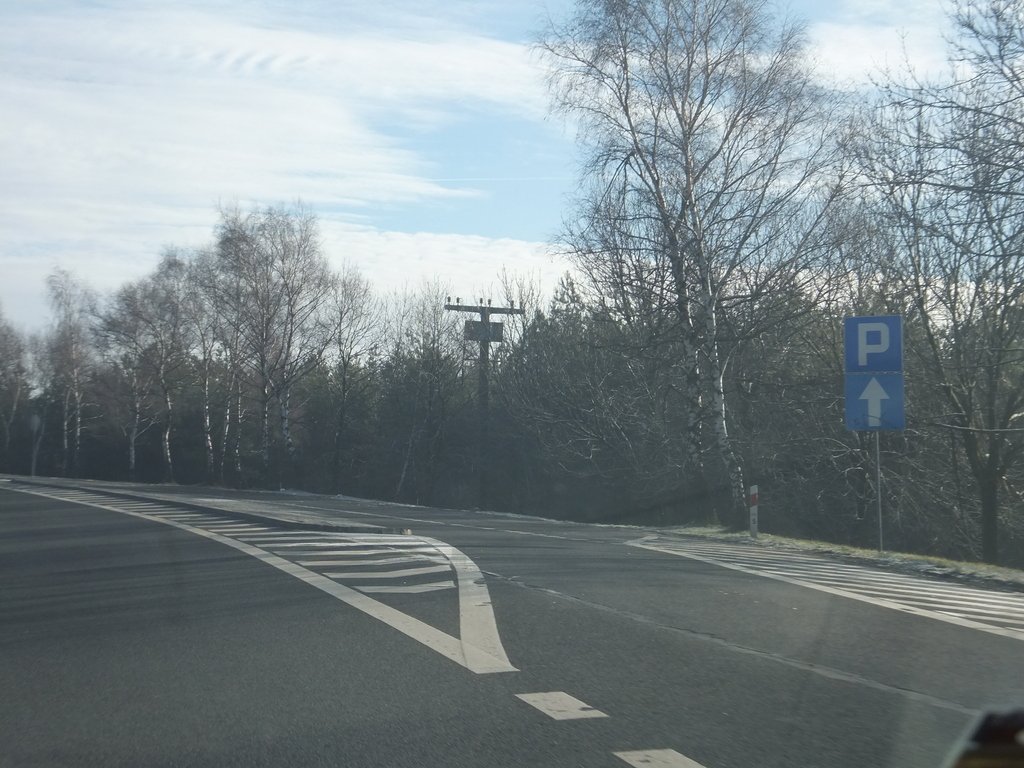

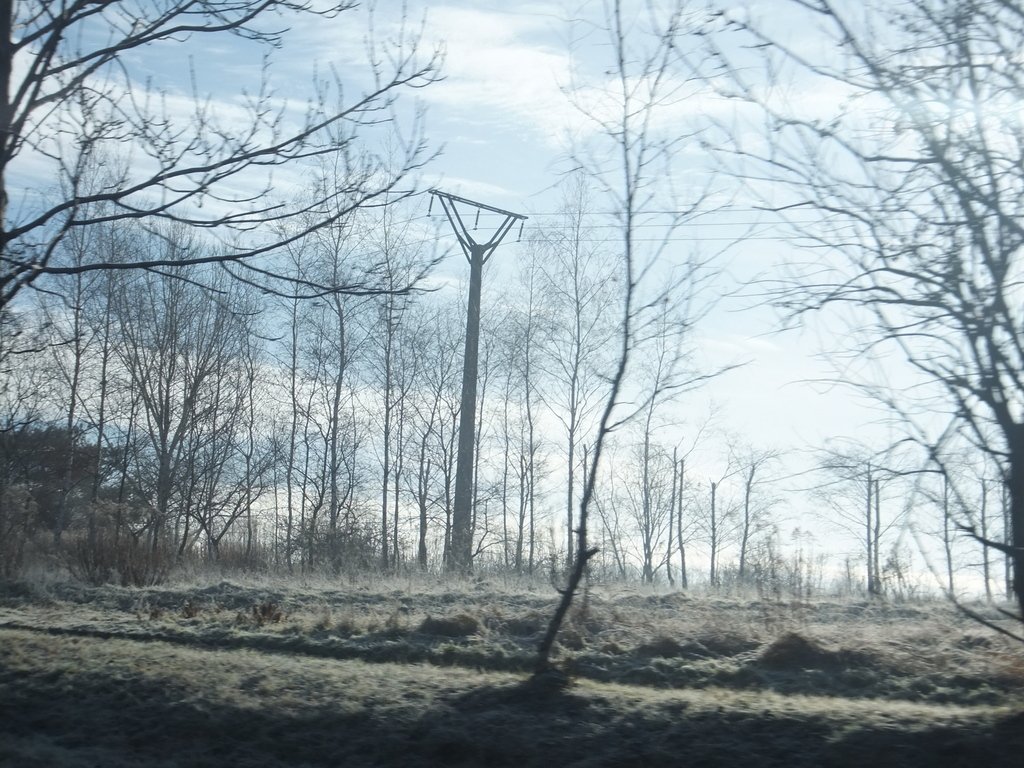

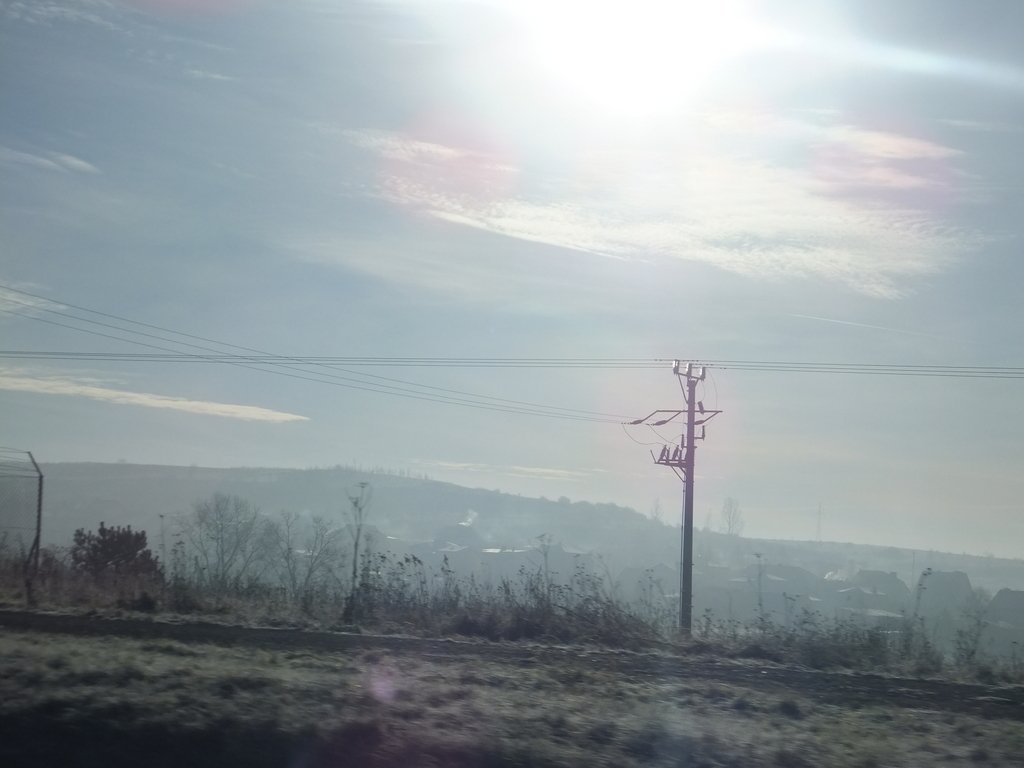

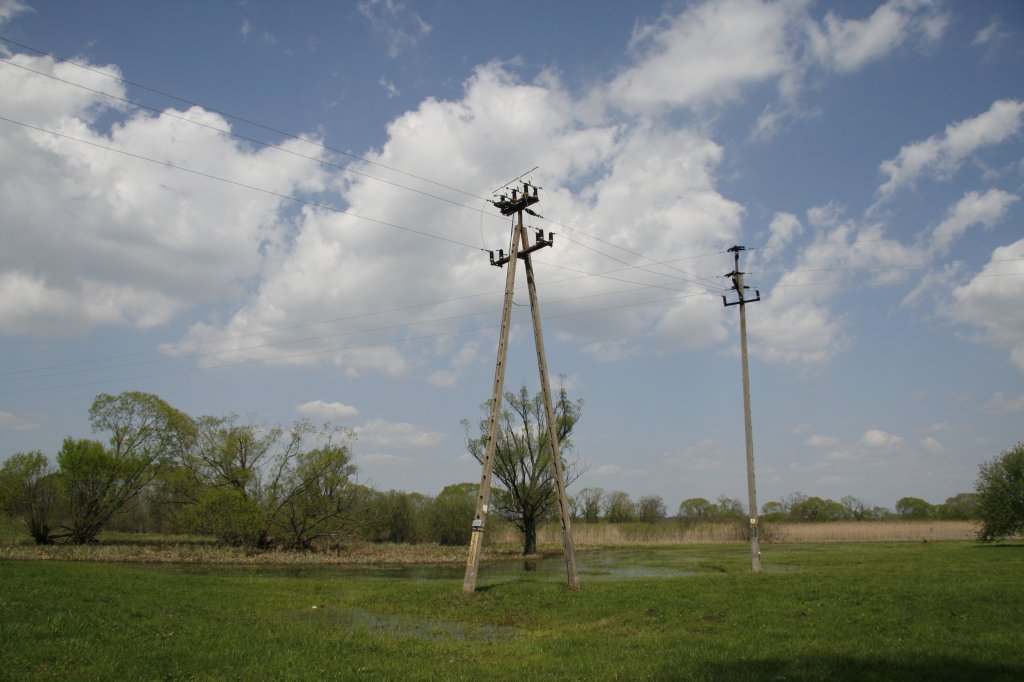

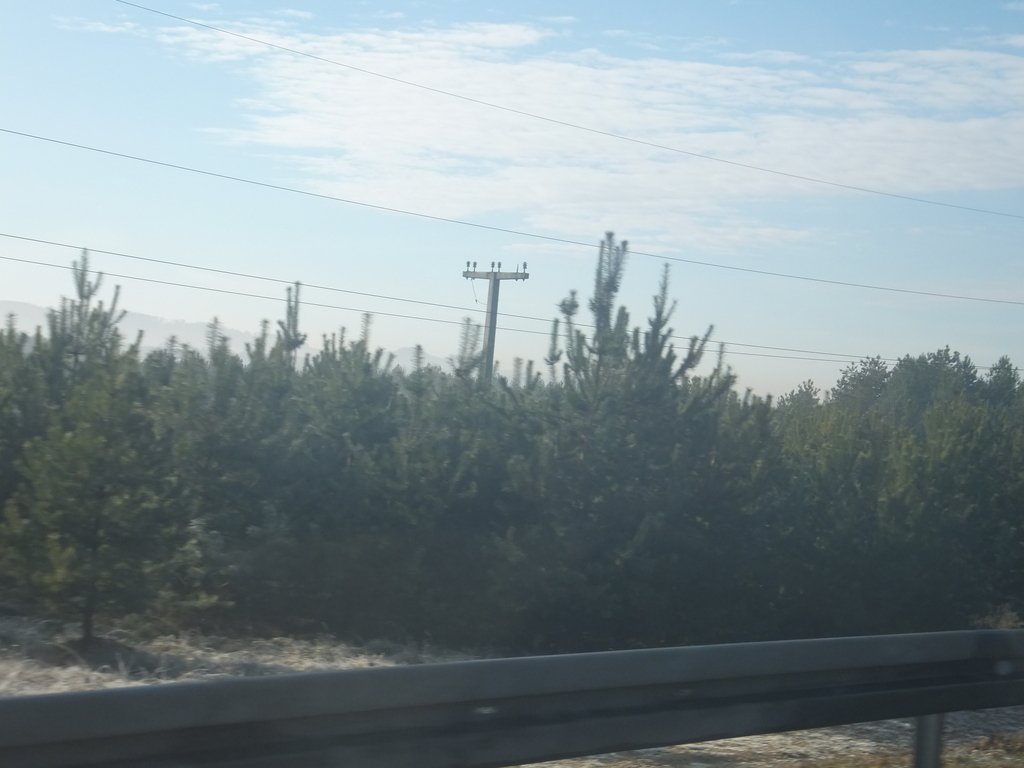

Standardowe słupy róznych linii 20kV:

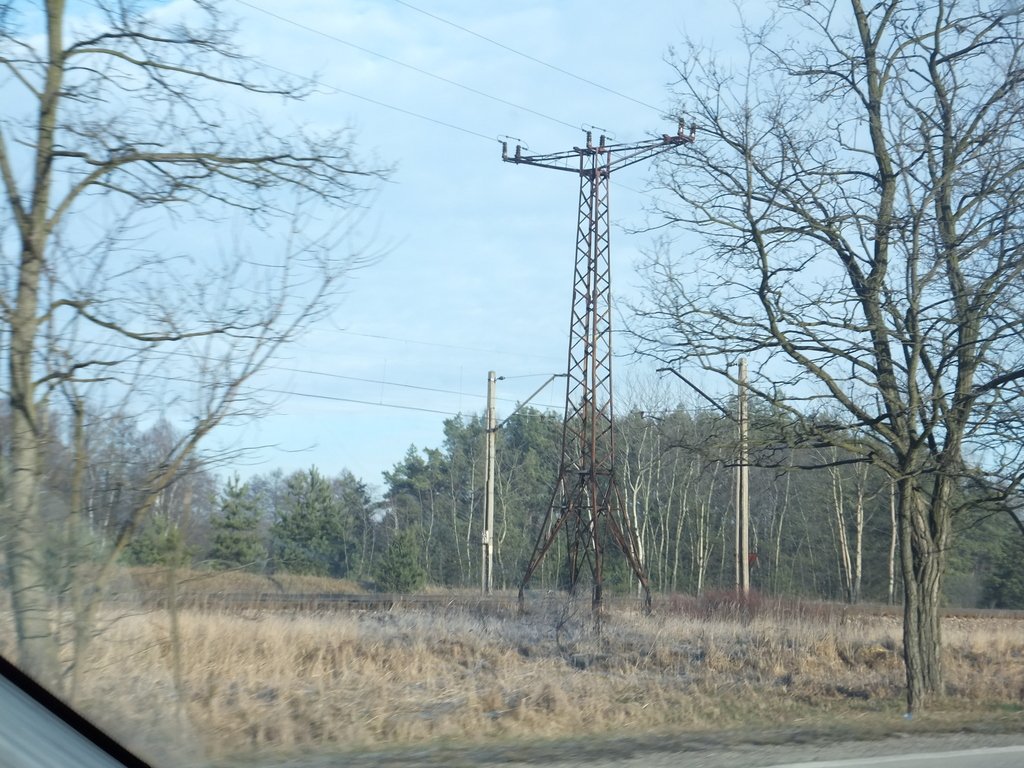

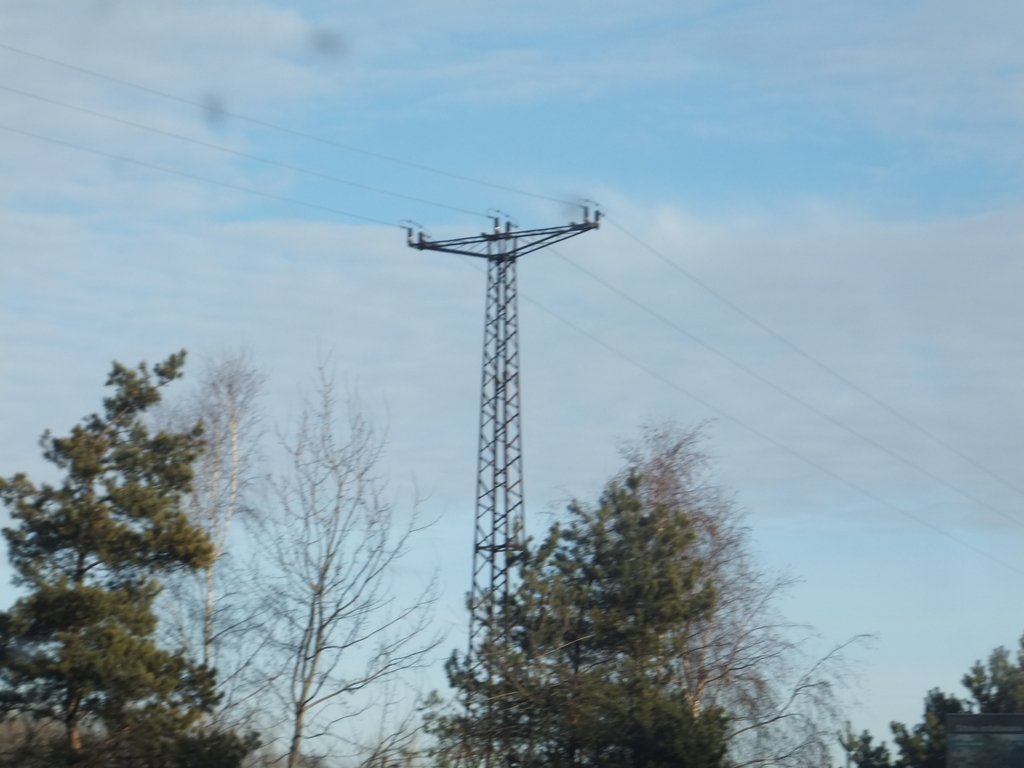

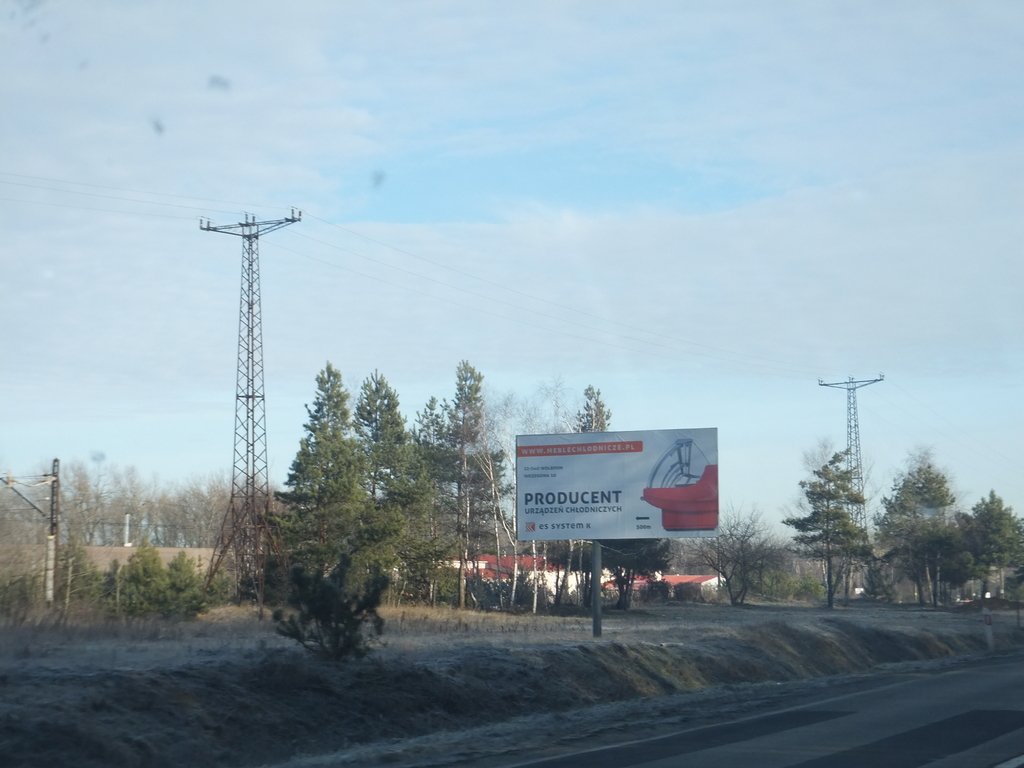

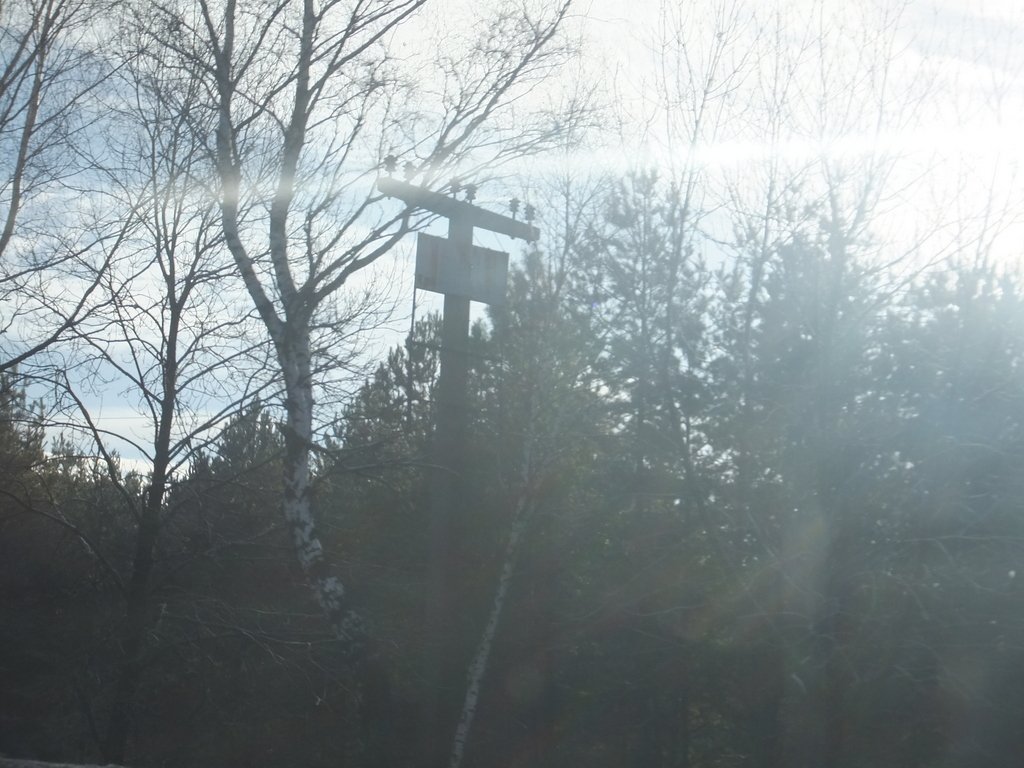

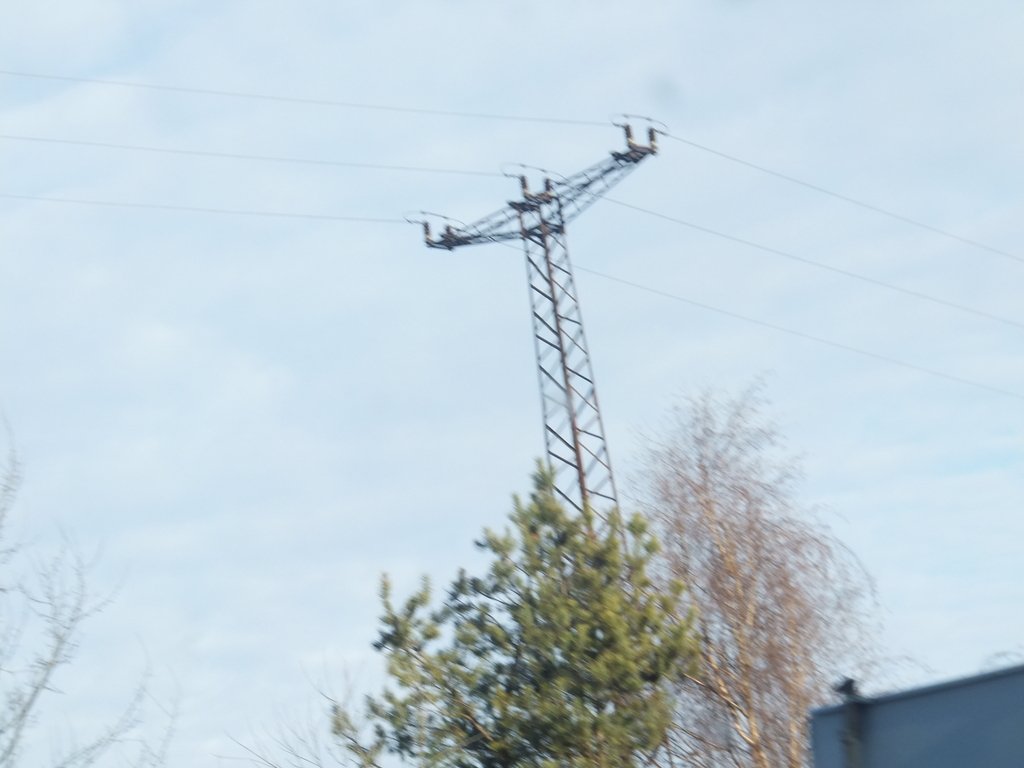

A teraz dość dziwne słupy, odłączone gdy wybudowano linię 110kV. Zastanawiające jest z kiedy one mogą być, ale podobne widziałem kiedyś za zachodnią granicą (Niemcy). Te znajdują się koło zakładów przemysłowych w Olkuszu:

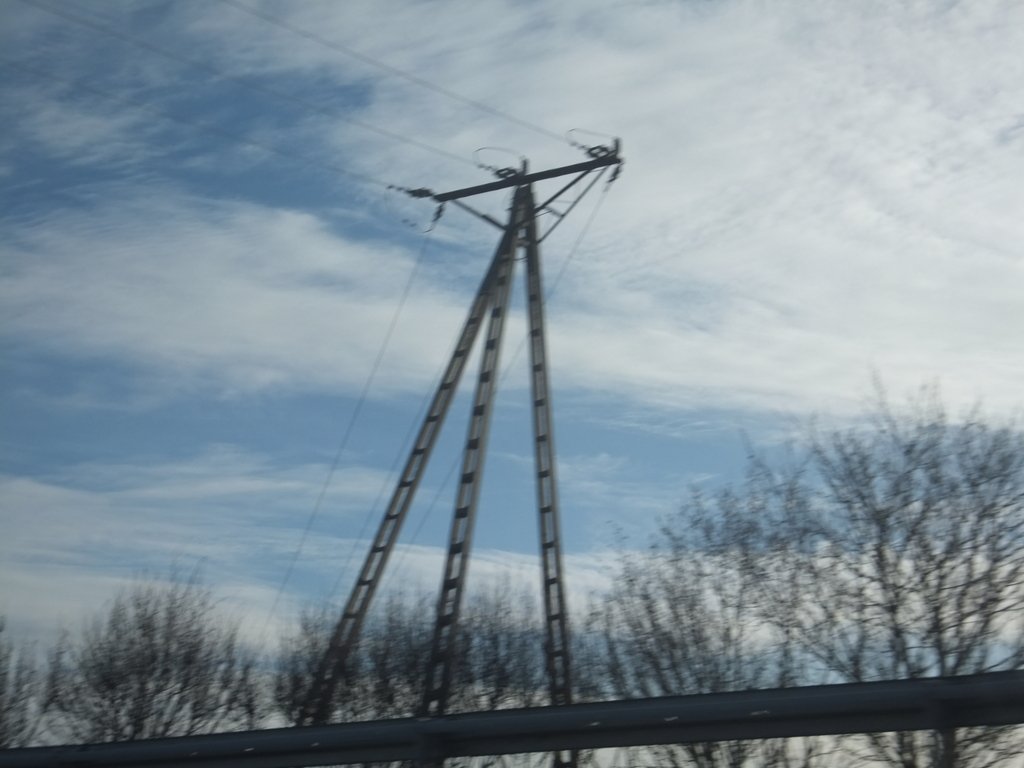

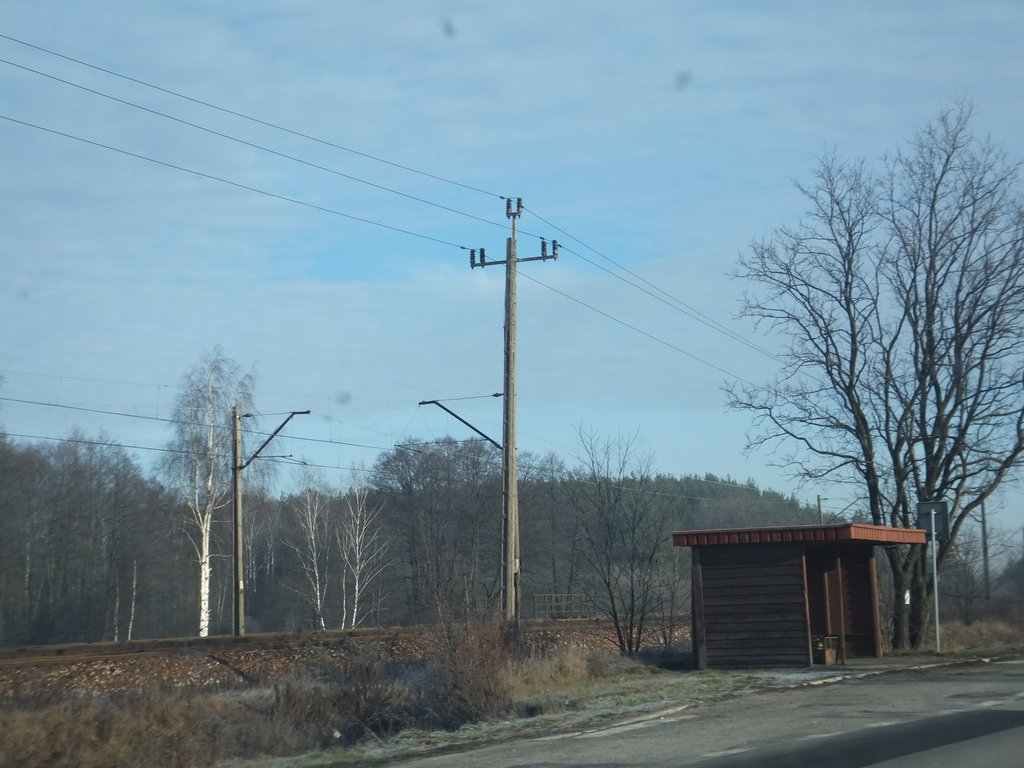

Inne popularne słupy przy torach kolejowych:

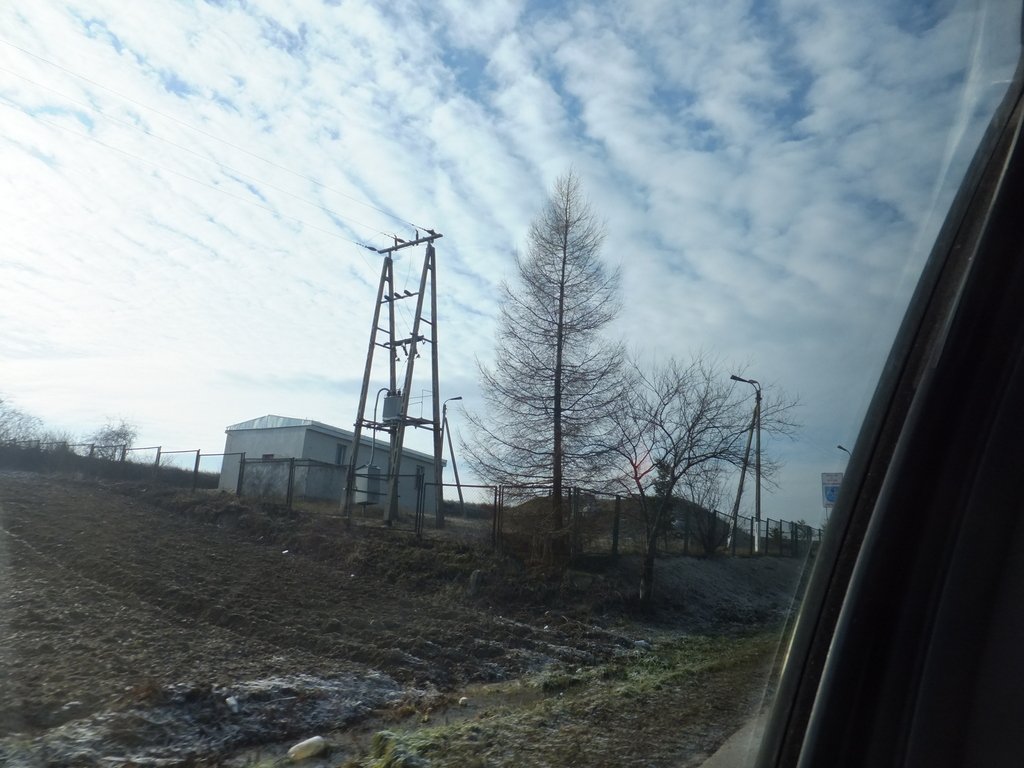

Transformator (stacja oświetlona trumienkami):

[elektryk]

Te odłączone słupy to najprawdopodobniej 30 kV, dawniej takie napięcie stosowano w liniach przesyłowych zamiast dzisiejszych 110 kV. Ale wiadomo coraz więcej było odbiorców i straty większe więc była potrzeba podwyższenia napięcia. Obecnie zostało niewiele 30 kV.

Ostatnie foto to pewnie jakieś ujęcie wody

[elektryk]

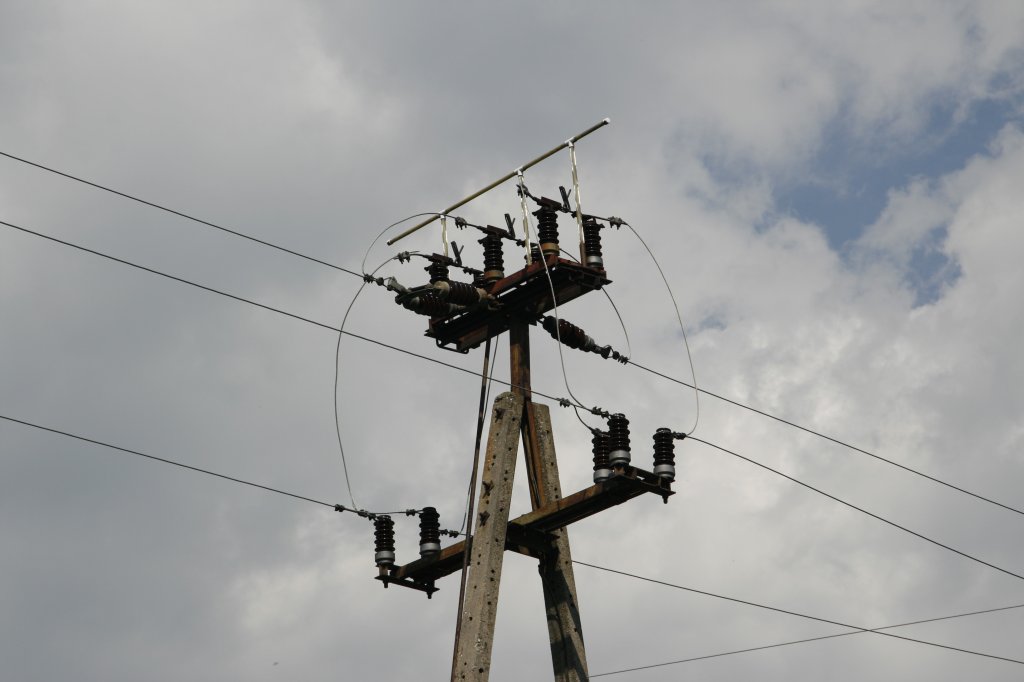

Ostatnio zacząłem się zastanawiać jak energia jest rozliczana pomiędzy producentami a dystrybutorami energii. W przypadku linii 110 kV w nastawni widziałem zainstalowane liczniki energii z poszczególnych pól liniowych. Kiedyś zauważyłem na linii 15 kV na słupie który jest podziałem sieci (odłącznik normalnie otwarty) na granicy między Rzeszowskim Zakładem Energetycznym a Lubelskimi Zakładami Energetycznymi Lubzel zainstalowane przekładniki prądowe. Mogły one służyć jako pomiarowe do podłączenia licznika energii w razie gdyby odłącznik został zamknięty i któraś ze stron przesyłała energię drugiej Niestety nie pamiętam czy były one podłączone do linii, ale obecnie obie spółki są od dawna skonsolidowane w PGE więc jest to jedna firma

[matit1]

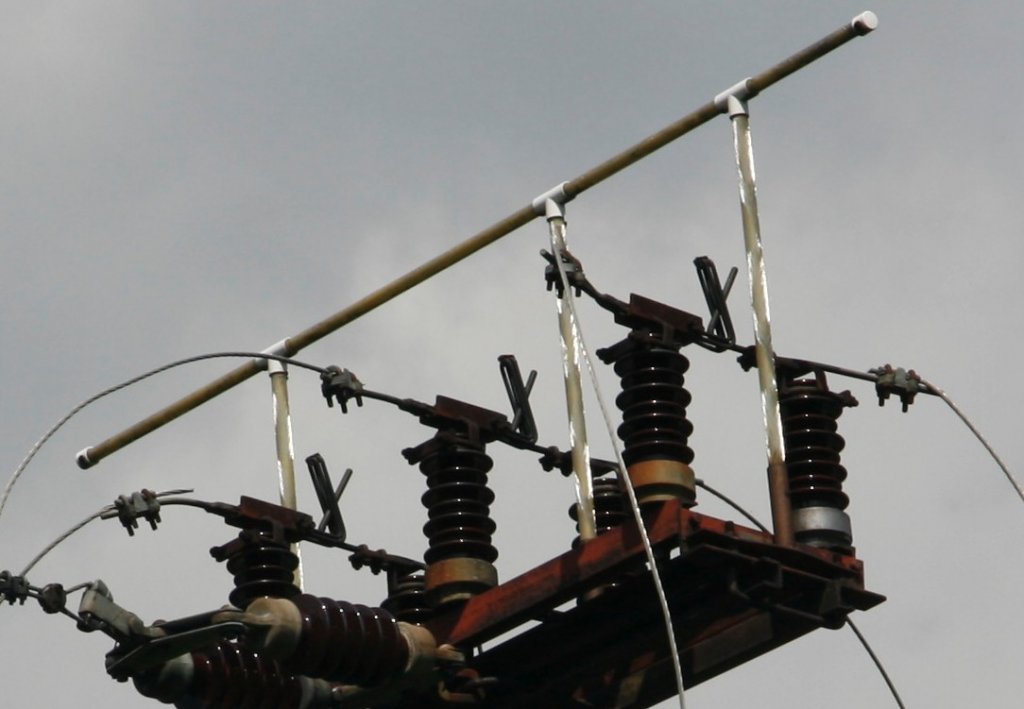

Co to jest i po co?

[slaweklampy]

To jest chyba zabezpieczenie dla ptaków.

[Whites86]

dokładnie widać pare razy jakiś bocian albo inny ptak musial się tam spalić

[Lampka]

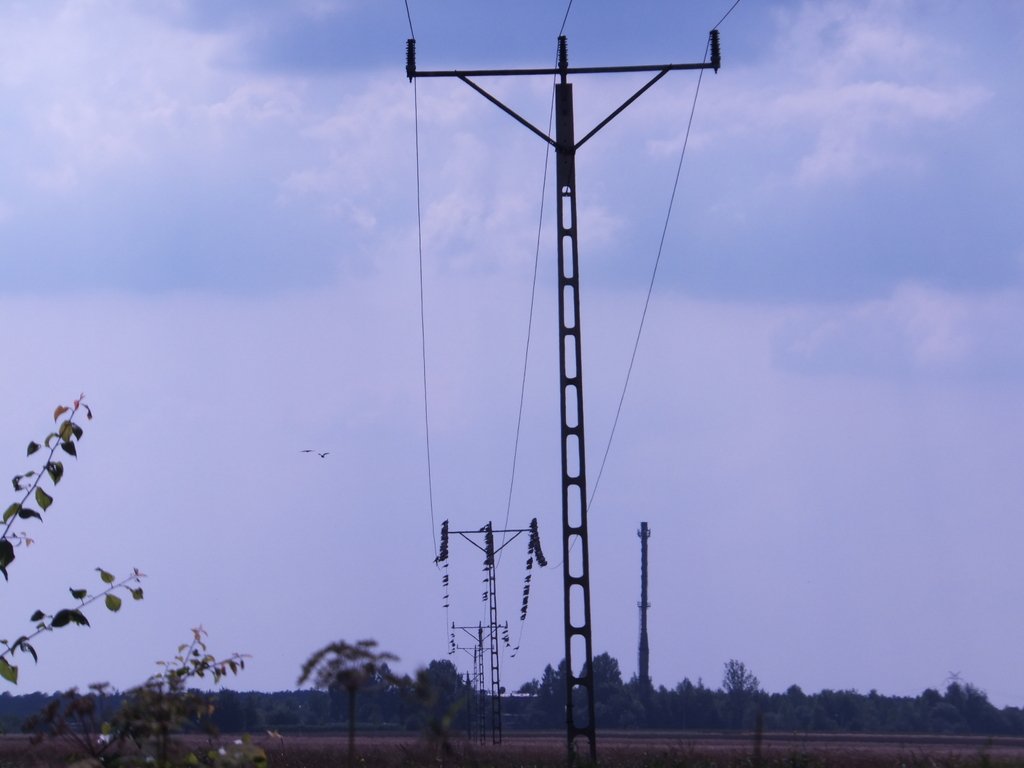

Dzisiejsze foty ze spaceru (Gliwice, pola za Osropą, w stronę ul. Kozielskiej)

[elektryk]

Izolatory LWP wydają się większe czy to linia 30 kV

[Lampka]

Nie, to zwykła linia 20kV Te metalowe słupy z tyłu, to linia 110kV, można zobaczyć bliżej w wątku o liniach WN.

[elek]

Linia 15kV w Polanach, w tle Magurski Park Narodowy.

Miniaturka linkuje do pełnego rozmiaru (4853x929 px) bo po przeskalowaniu do 1024 px szerokości to nic nie widać
