Miałbym fajny prezent dla Dawida i tych, co ich kręcą izolki

Tym razem izolator anteny radiostacji oryginalnego amerykańskiego łazika (Willysa?), który "walczył" pod Tobrukiem ( )
Auto świetnie działa, widziałem, jak odjeżdżało

Widok raczej nie codzienny, czy widzę dobrze, że pochodzi on (izolek oczywiście) z Ohio?

[matit1]

[Marek140]

[dawidizolator]

cieszyn Ale zarąbisty izolator , szkoda że nie jest w mojej kolekcji

[cieszyn]

No to cieszyn cieszy, że i Dawid cieszy

Taki radiowy izolator to pewnie nie jest na zbyt duże napięcia, tak?

[dawidizolator]

no nie zbyt duże bo do 5kV

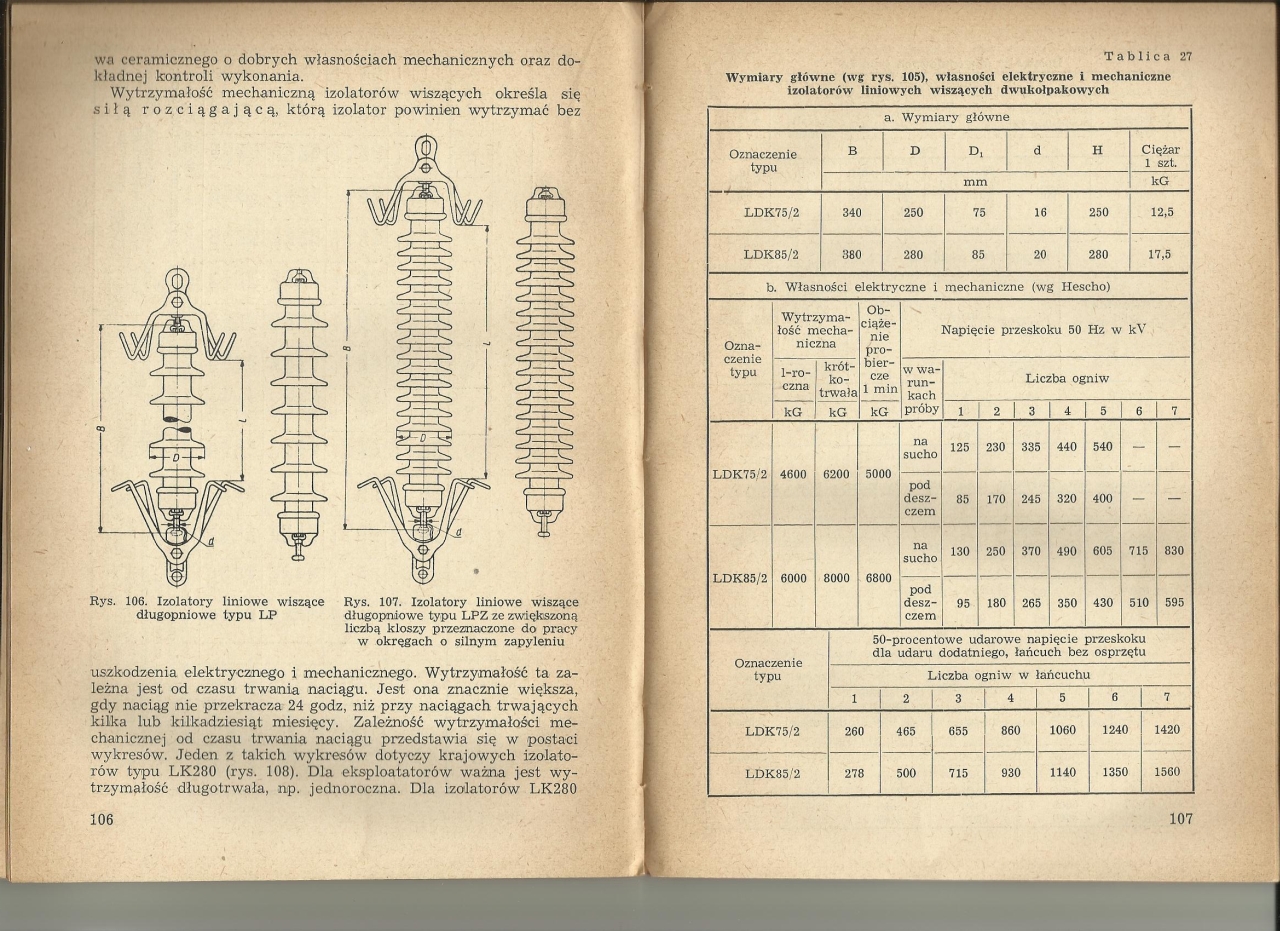

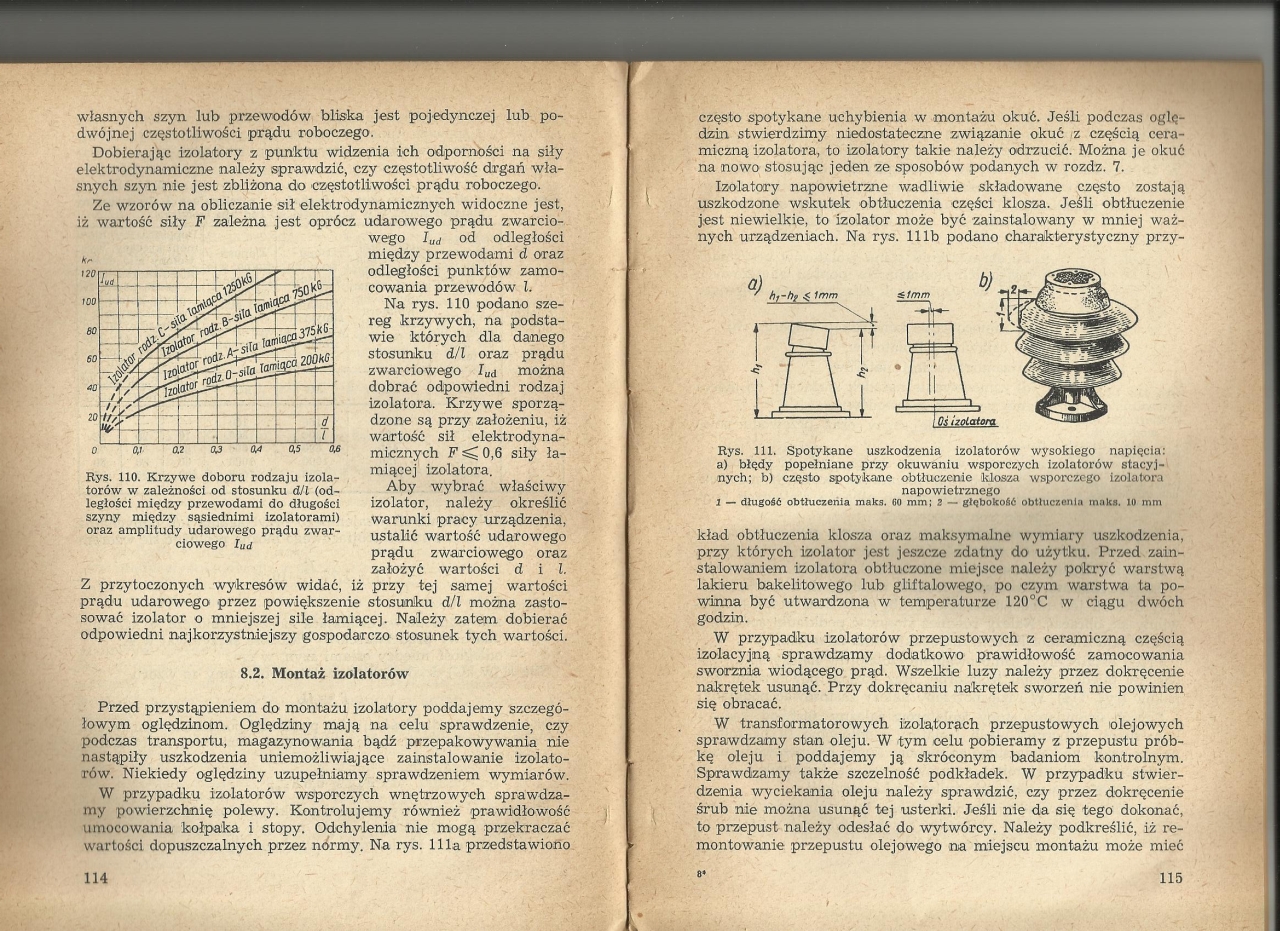

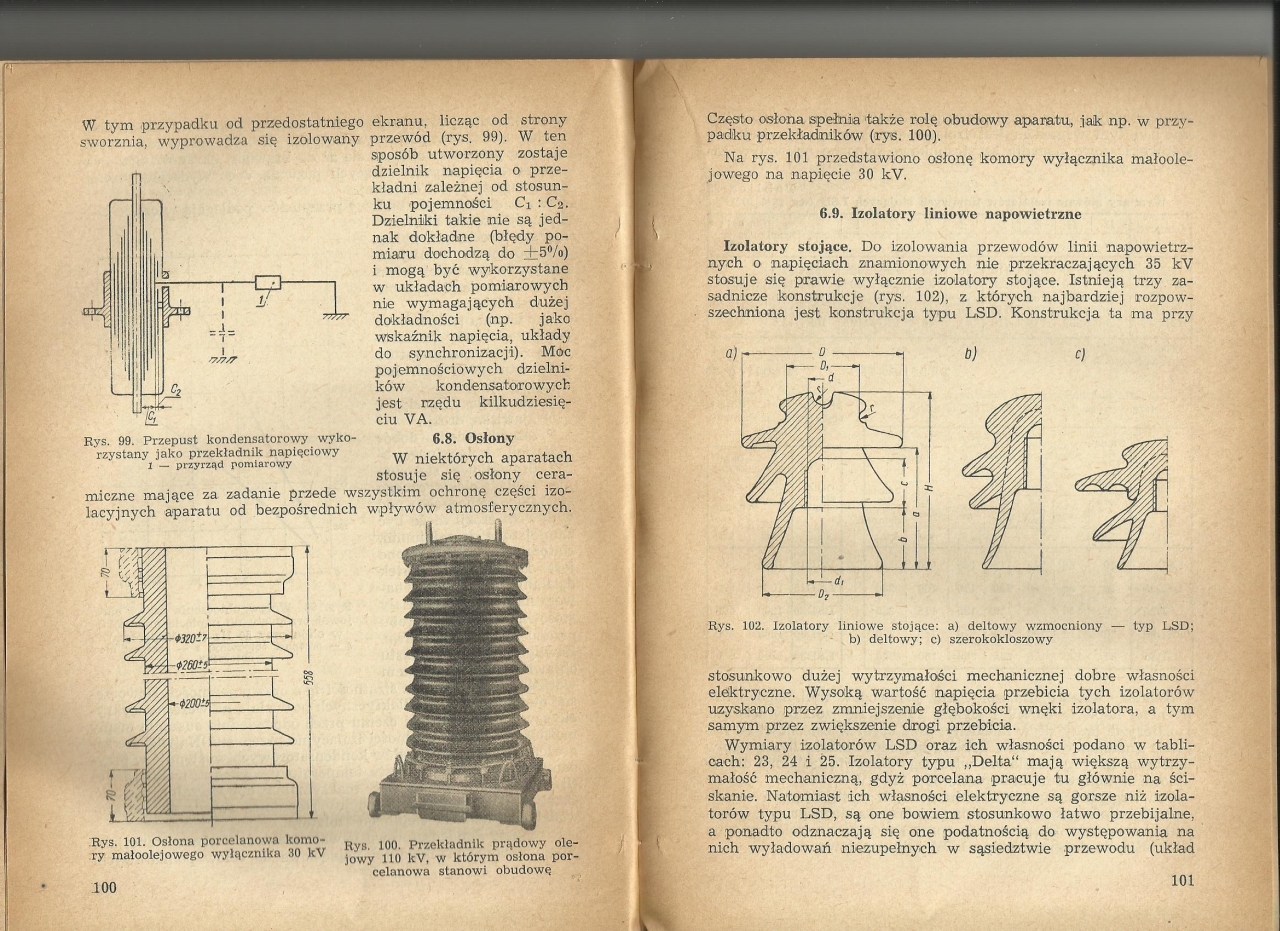

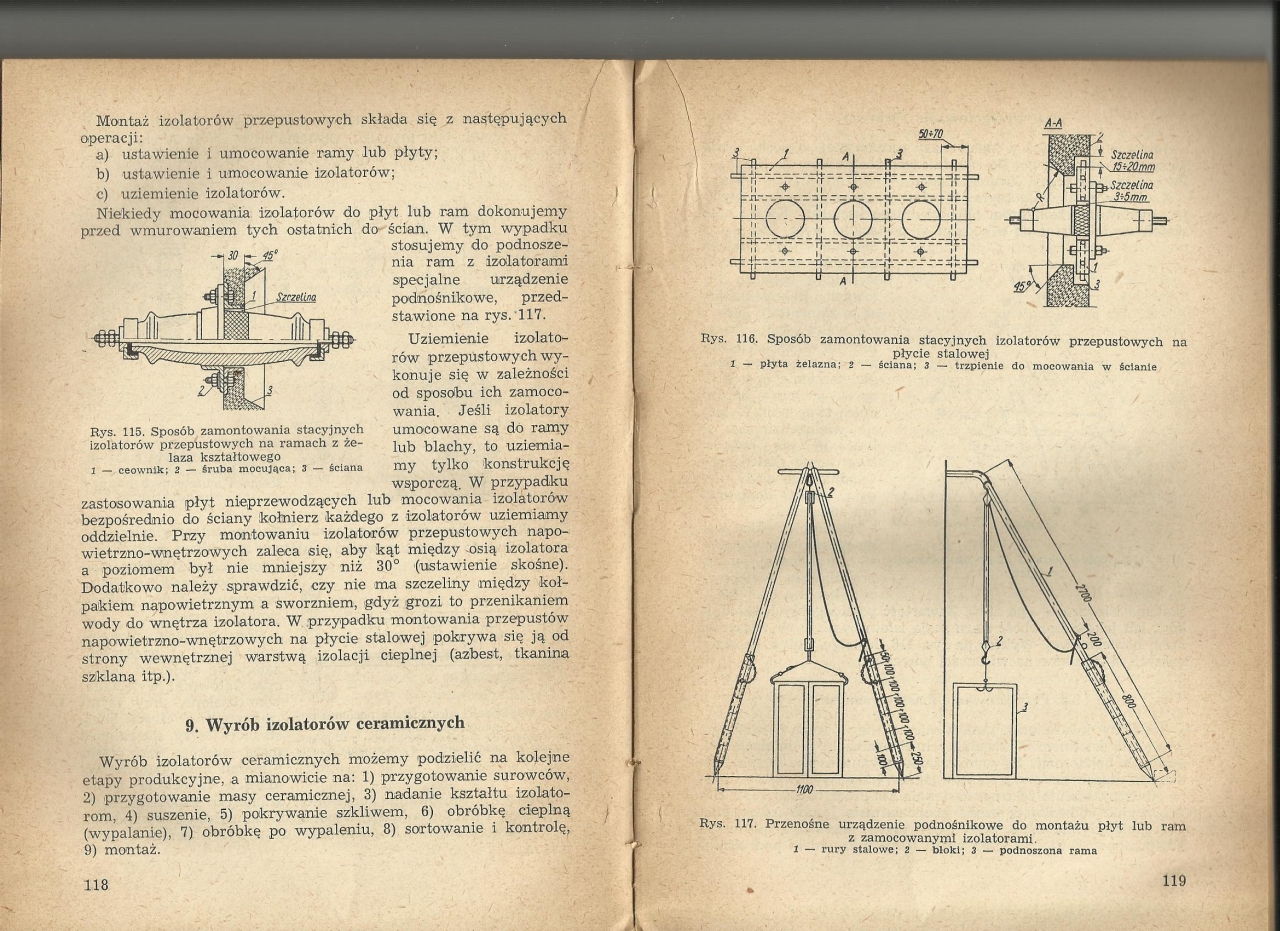

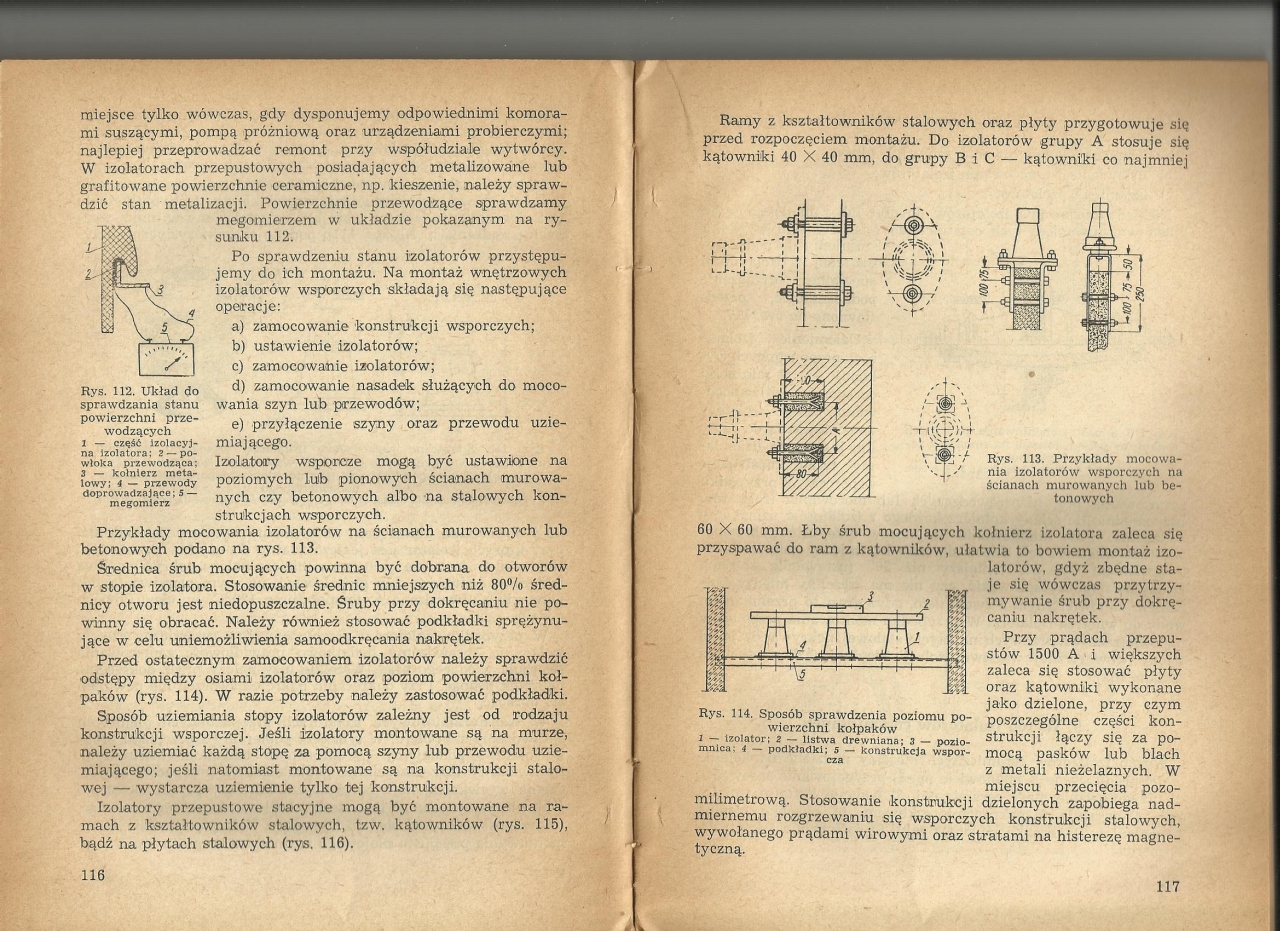

Proszę cieszynku, oto skany na które Ty i reszta tak dłuczo czekaliście, przepraszam że tyle to trwało

http://www.lighting-gallery.pl/gallery/image.php?album_id=269&image_id=26824

http://www.lighting-gallery.pl/gallery/image.php?album_id=269&image_id=26825

http://www.lighting-gallery.pl/gallery/image.php?album_id=269&image_id=26826

http://www.lighting-gallery.pl/gallery/image.php?album_id=269&image_id=26827

http://www.lighting-gallery.pl/gallery/image.php?album_id=269&image_id=26828

http://www.lighting-gallery.pl/gallery/image.php?album_id=269&image_id=26829

ps. jak ktoś chce to mogę probic więcej skanów z tej książki bo jest tam więcej o izolatorach i energetyce, zeskanowałem to o co Pan Staszek prosił, mam też kisążki o transformatorach (budowa, zastosowanie, konserwacja) i o sieciach energetycznych PKP i przepisach.

[Whites86]

jesli bedziesz robic skany tych ksiazek to umiesc je prosze w dziale literatura

[dawidizolator]

ok, rozumiem

[amisiek]

Napięcie przy izolatorach radiowych nie jest jakoś strasznie wysokie, ale jeśli izolator byłby zrobiony z kiepskiego materiału (tekstolit, żywica epoksydowa z fatalnym wypełniaczem), to przy wyższych częstotliwościach KF i na UKF zaczyna pochłaniać sporo energii - i się grzeje. Gdy pracuje się dużą mocą, to w grę wchodzą niemal wyłącznie izolatory ceramiczne, szklane, ewentualnie kształtki z pleksiglasu (polimetakrylanu metylu) w miejscach, gdzie nie ma narażenia na ultrafiolet. Nie wierzyłem i wytoczyłem oraz wyciąłem z jakiegoś laminatu kształtkę do anteny Yagi na ultrakrótkie, podtrzymującą wibrator, reflektor i jeden z direktorów. Po przyłożeniu mocy z transceivera, izolator zaczął się grzać, w połowie łączności mi się zwęglił i sfajczył. Podobnie w przypadku anteny samoróbki na pasmo CB - tam z kolei psuło SWR.

[cieszyn]

Dawid dzięki za skany !!!

amiśku, to wszystko wiem, zadałem bardziej pytanie retoryczne, z drugiej strony mało kto ma jakieś katalogi radiowych izolków, więc za wiele się nie dowiemy
