Winda korbowa do opuszczania opraw na przewieszkach

[cieszyn]

Cieszyn marzenia się spełniają :!:
Rozumiem, że już jesteś gotowy i zwarty na wyjazd do Wielkiej Brytani Jak będziesz na miejscu to pamiętaj żeby zabrać mi na pamiątkę małą oprawę na lampę SOX 35W

Tak, czasem tak, tylko trzeba w nie wierzyć

Do Anglii - zaraz! Ale to nie takie proste

[cieszyn]

Anglia Anglią, a cieszyn drąży dalej

I wydrążył

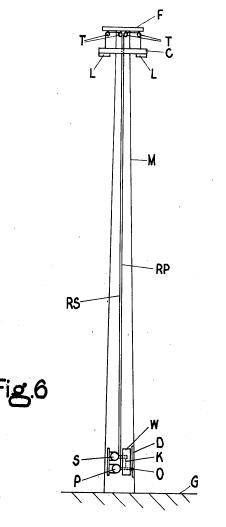

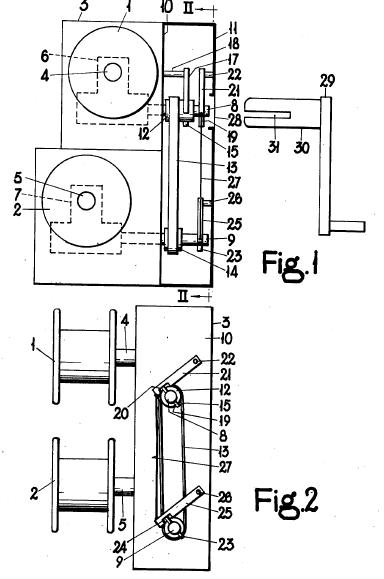

Mam adres stronki http://www.freepatentsonline.com/4029297.pdf (tylko sie musicie zarejestrować), gdzie jest podwójna windka korbowa (tak, tak, były i takie!), stosowana do opuszczania opraw na wysokich masztach.

Jest to patent USA i to bodaj z 1912 roku!



Jeśli znajdę prawdziwą windkę w opsach patentowych, to zrobię z niej . . . doktorat

[cieszyn]

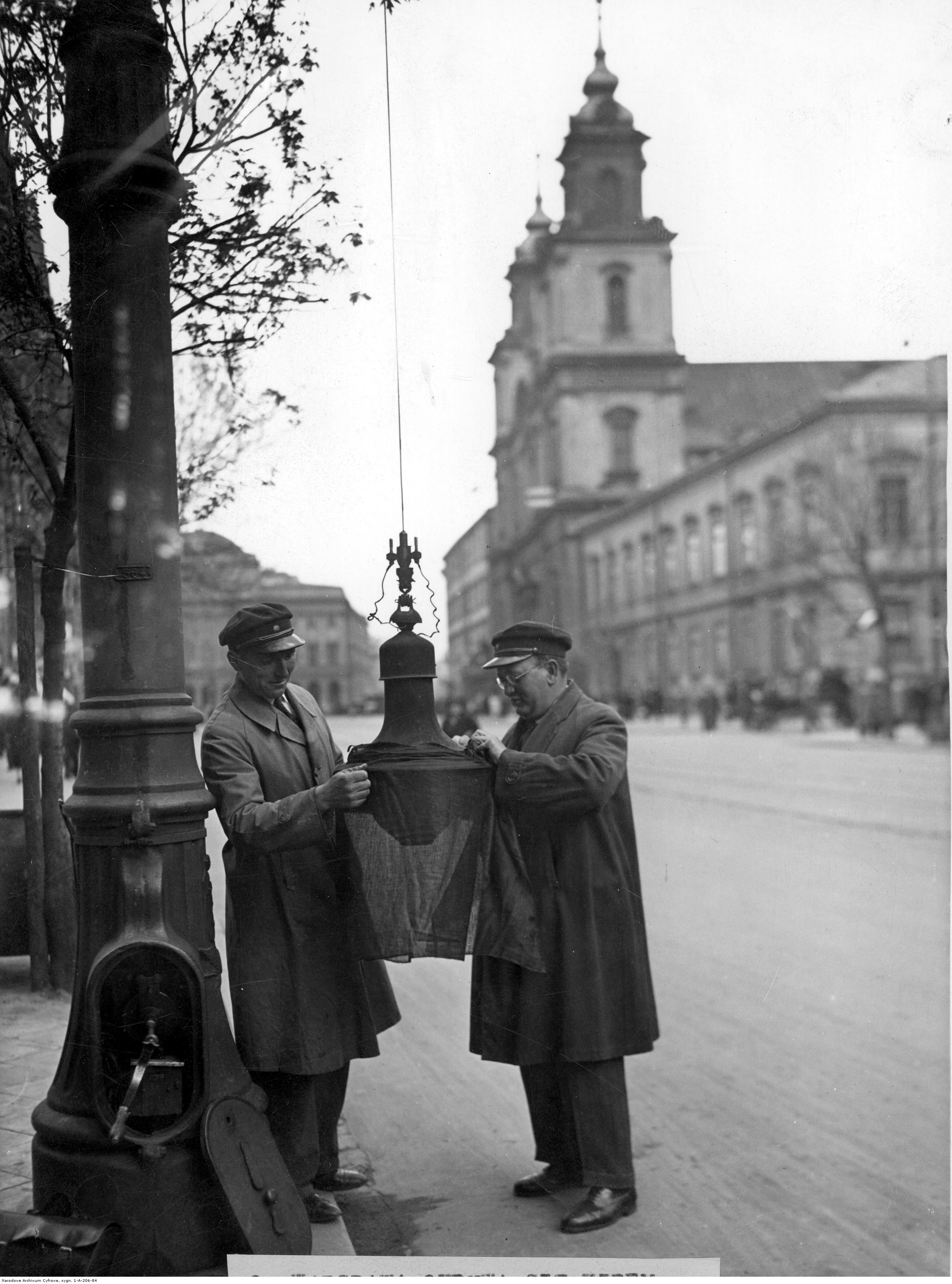

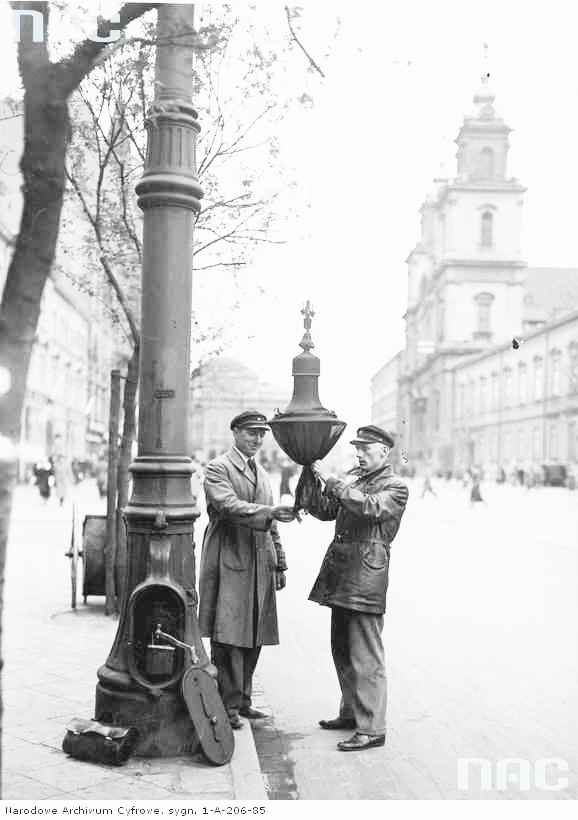

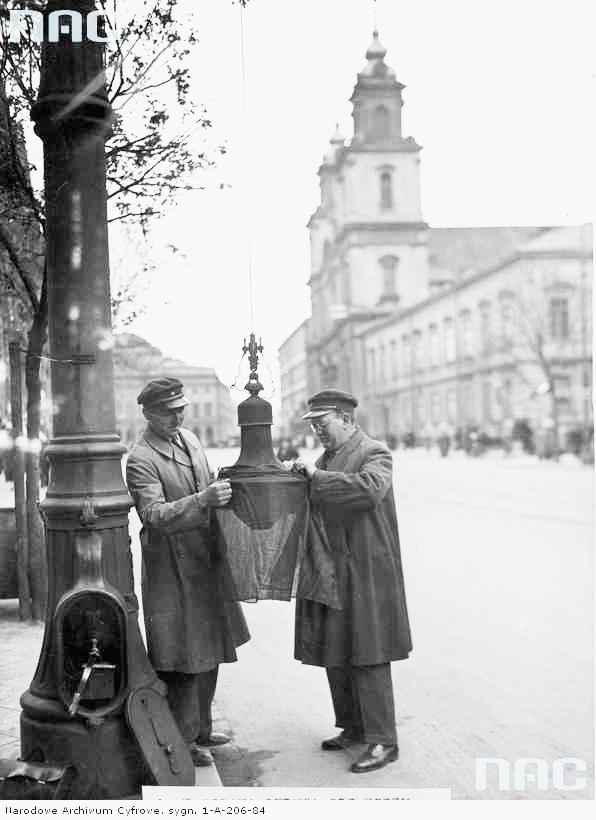

Teraz w NAC się lepiej porusza, więc powtarzam 2 fotki, na których widac otwarte komory mechanizmu windkowego w pastorałach, oraz opuszczone oprawy

To rok 1935r - zakładanie dekoracji żałobnych po śmierci Marszałka.



http://img.audiovis.nac.gov.pl/PIC/PIC_1-A-206-84.jpg
http://img.audiovis.nac.gov.pl/PIC/PIC_1-A-206-85.jpg

[cieszyn]

Wertując karty NAC natrafiłem na kilka zdjęć Cieszyna, a na nich . . . widoczne mechanizmy windek korbowych.
Oba te miejsca już udokumentowałem dawno temu fotografując resztki i pozostałości tego mechanizmu.

Te obecne zdjęcia tylko potwierdzają moje wcześniejsze znaleziska

Na 2 pierwszych zdjęciach widac wyraźnie te windki korbowe!
Kto nie widzi, mogę pomóc je dostrzec






Tu tylko cieszyn wie, gdzie były

[Whites86]

ja natomiast odkryłem całkiem nowe ślady windek w Tczewie, problem z ich odnalezieniem polegal na tym ze slady zachowywaly sie zazwyczaj tylko na budynku po 1 stronie ulicy a po 2 nic niebylo, elewacja przeszla remont lub juz niebylo budynku który dawniej tam stał, analizując zdjęcia starego Tczewa odkrylem ze cala starówka Tczewska (z nowym miastem i przedmiesciami włacznie) była oswietlona oprawami na przewieszkach, datując zdjęcia na lata 1920-1930 na poźniejszych lub wczesniejszych niema juz tych opraw tak wiec te windki byly stosowane naprawde krótko, znalazlem nawet zdjęcia pokazujące ze windki na niektorych ulicach wogule niebyly zamontowane na budynkach stawiano po 1 i po 2 stronie kratowany słup na ktorym była windka
przykład:

tych słupów niestety dzis juz nie ma
albo drugi przyklad mega przewiecha ktorej długosc przekraczala 60 metrów !! niewiem ile dokladnie ten plac ma metrów ale sporo
na scianie budynku również wisi jakas oprawa (na niektorych budynkach te wysiegniki pod linie kablowe wiszą do dzis!!)


planuje zrobic taki maly fotoreportarz pokazując zdjęcia archiwalne na ktorych są oprawy i obok zdjęcie wspołczesne zrobione w tym samym miejscu z pokazanymi sladami ktore uchowaly się do dziś

Cieszyn co Ty na to ?

[cieszyn]

przez Whites86 2 maja 2009, 14:58

ja natomiast odkryłem całkiem nowe ślady windek w Tczewie, problem z ich odnalezieniem polegal na tym ze slady zachowywaly sie zazwyczaj tylko na budynku po 1 stronie ulicy a po 2 nic niebylo, elewacja przeszla remont lub juz niebylo budynku który dawniej tam stał, analizując zdjęcia starego Tczewa odkrylem ze cala starówka Tczewska (z nowym miastem i przedmiesciami włacznie) była oswietlona oprawami na przewieszkach, datując zdjęcia na lata 1920-1930 na poźniejszych lub wczesniejszych niema juz tych opraw tak wiec te windki byly stosowane naprawde krótko, znalazlem nawet zdjęcia pokazujące ze windki na niektorych ulicach wogule niebyly zamontowane na budynkach stawiano po 1 i po 2 stronie kratowany słup na ktorym była windka

Tak niewielu z Was podziela moje zainteresowania korbowe, że cieszy mnie bardzo inicjatywa Whitesa Czekam na gotowe materiały

Ślady windek ne elewacjach faktycznie sa tylko z jednej strony ulicy, z drugiej bowiem nie było żadnej potrzeby montowania czegokolwiek.
Szkoda, że nie mamy fotek windek zamontowanych na słupach kratownicowych, ciekawe, czy były to te same modele, czy jakieś inne, specjalne ?

Coraz bardziej się potwierdza, że w latach 20-tych i 30-tych ubiegłego stulecia było to dość powszechne rozwiązanie, i to nie tylko w Polsce, a w Polsce chyba działało także do lat 70-tych

[Whites86]

cieszyn niebardzo mnie zrozumiales chodzilo mi o to ze zazwyczaj zostaly budynki na ktorych są tylko haczyki , budynki na ktorych byla windka w wiekszosci są wyburzone, dlatego tak malo tych mechanizmów odnalazłem, natomaist haczyków po przewieszkach jest naprawde cala masa

[cieszyn]

cieszyn niebardzo mnie zrozumiales chodzilo mi o to ze zazwyczaj zostaly budynki na ktorych są tylko haczyki , budynki na ktorych byla windka w wiekszosci są wyburzone, dlatego tak malo tych mechanizmów odnalazłem, natomaist haczyków po przewieszkach jest naprawde cala masa

Wiem, wiem, wszystko jasne

Dla mnie ciekawe jest, jak wyglądały te mechanizmy montowane na słupach? Zobacz Whites na stare fotki Tczewa, może nawet na stronie NAC, patrzyłeś już tam?

[Whites86]

nie bo nieznam tej strony
podaj link jak możesz

[Michal]

Przeglądając album o lokomotywach natknąłem się na oprawę -podobną do OBs opuszczaną za pomocą windki...
