Budowa nowego oświetlenia ulicznego

[CDM]

Przecież oni nie ruszali w tym przypadku linii zasilającej, tylko montowali wysięgnik...nie byliby w stanie utrzymać rękami tak grubej linii, a co dopiero mocować do niej wysięgnika...Wcinka do linii może być np. robiona za pomocą takiego oto zacisku http://www.ceneo.pl/12000910 Zabezpieczeniem oprawy jest wkładka topikowa umieszczona w takim oto gnieździe http://www.elektrykasklep.pl/pl,0,produ ... 3-25a.html. Przewód od gniazda podłącza się pod w/w zacisk, a samo gniazdo bezpiecznikowe wciska się w dolną część zacisku. Taka konstrukcja z pozoru wydaje się całością, ale to dwa rozdzielne elementy. Pisał już o tym Whites viewtopic.php?f=40&t=1494&start=30

[cieszyn]

Nie rozumiemy się, nie twierdzę, że oni demontowali linię zasilającą, - ale z ostatniego zdjęcia widać, że linia jest mocowana do tej obejmy właśnie (do obejmy jest przyspawany wysięgnik).

Otóż po namyśle chyba się mylę, bo zdaje się, linia jest umocowana do jakiegoś zaczepu w słupie, tuż za owa obejmą, tylko tego nie widać na zdjęciu. Jeśli tak jest, to faktycznie, przymocowanie wysięgnika z obejmą nie wymaga odpinania linii - sorry, ja się na słupach i mocowaniach nie znam - analizowałem tylko ostatnie zdjęcie i chyba omyłkowo przypisałem tym obejmom rolę kotwienia odciągów sieci

PS - ciekawym nadal, jak się wiesza nową linię na słupy? Chyba dźwig jakiś musi podnosić cały kabel?

[elektryk]

Dokładnie to uchwyty odciągowe są zawieszone na hakach "dwustronnych" w otworze słupa. Tutaj właśnie chyba ciężko było umocować wysięgnik, łatwiej by było pewnie pod przewodami, albo za pomocą uchwytów dystansowych przymocowanych do słupa taśmami stalowymi.

PS - ciekawym nadal, jak się wiesza nową linię na słupy? Chyba dźwig jakiś musi podnosić cały kabel?

W moim ZE wykonuje się następująco:
Dzień 1. to wymiana samych przyłączy i odgałęzień. Do każdego słupa podjeżdza wóz brygadowy z bębnem z przewodem AsXSn 4x25 mm2. Monterzy wyciągają przewód z bębna i ciągną w kierunku budynków. Na słupach podłączenie nowych przyłączy do starej linii wykonuje się "na ryja" jako rozwiązanie tymczasowe. Ciekawostką jest ostatnio to, że nawet tam gdzie są przyłącza jednofazowe, prowadzi się nowy przewód 4-żyłowy, chyba z zapasem na przyszłość, żeby była możliwość przerobienia instalacji na trójfazową. Po prostu 2 przewody na słupie nie zostają podłączone
Dzień 2. to podwieszenie ciągu głównego, u mnie najczęściej jest to AsXSn 4x70 + 1x25. Na końcu/początku linii lub przy słupie odporowym dźwig podnosi bęben z przewodem, następnie monterzy ciągną przewód po ziemii aż do kolejnego słupa krańcowego. Następnie przewód jest podwieszany na kolejnych słupach pod starą linią za pomocą podnośników koszowych, następuje regulacja zwisów, itp.
Dzień 3. i kolejne to demontaż starej linii, podniesienie nowego przewodu, montaż osprzętu, nowe podłączenia opraw, itp. Żadko kiedy to trwa jednego dnia.

[Whites86]

Dokładnie to uchwyty odciągowe są zawieszone na hakach "dwustronnych" w otworze słupa. Tutaj właśnie chyba ciężko było umocować wysięgnik, łatwiej by było pewnie pod przewodami, albo za pomocą uchwytów dystansowych przymocowanych do słupa taśmami stalowymi.

PS - ciekawym nadal, jak się wiesza nową linię na słupy? Chyba dźwig jakiś musi podnosić cały kabel?

W moim ZE wykonuje się następująco:
Dzień 1. to wymiana samych przyłączy i odgałęzień. Do każdego słupa podjeżdza wóz brygadowy z bębnem z przewodem AsXSn 4x25 mm2. Monterzy wyciągają przewód z bębna i ciągną w kierunku budynków. Na słupach podłączenie nowych przyłączy do starej linii wykonuje się "na ryja" jako rozwiązanie tymczasowe. Ciekawostką jest ostatnio to, że nawet tam gdzie są przyłącza jednofazowe, prowadzi się nowy przewód 4-żyłowy, chyba z zapasem na przyszłość, żeby była możliwość przerobienia instalacji na trójfazową. Po prostu 2 przewody na słupie nie zostają podłączone
Dzień 2. to podwieszenie ciągu głównego, u mnie najczęściej jest to AsXSn 4x70 + 1x25. Na końcu/początku linii lub przy słupie odporowym dźwig podnosi bęben z przewodem, następnie monterzy ciągną przewód po ziemii aż do kolejnego słupa krańcowego. Następnie przewód jest podwieszany na kolejnych słupach pod starą linią za pomocą podnośników koszowych, następuje regulacja zwisów, itp.
Dzień 3. i kolejne to demontaż starej linii, podniesienie nowego przewodu, montaż osprzętu, nowe podłączenia opraw, itp. Żadko kiedy to trwa jednego dnia.

robimy dokladnie tak jak piszesz tyle ze bez dzwigu mamy przyczepkę kablową i na niej mamy bęben z asxsem , haki montowane na EPVle to haki SOT (niewiem jak sie to poprawnie pisze ale mowi sie SOT), gdy niedysponujemy koszem i wszystko musimy robic z buta lub z drabiny zanim na hakach zamontujemy zaciski przelotowe pierw podwieszana jest rolka na ktorej sobie wisi przewód tak by po podwieszeniu na wszystkich stanowiskach mozna go bylo odpowiednio naciagnac i tak by swobodnie przelewal się przez punkty zaczepienia by zwis pomiedzy kazdym stanowiskiem byl taki sam, sam przewod naciągamy tak zwanym "bloczkiem" lub "tiforem" bloczek to u nas urządzenie na wielokrązku poprostu ciagnie się linke, a tifor to taka windka korbowa z zapadką ktora wciąga linke stalową rowniez kreci sie tym ręcznie, po naciagnieciu calosci mozna pojedynczo wchodzic na slupy zdejmowac rolki i zakladac wlasciwe uchwyty przelotowe, zazwyczaj u nas robi sie taka cala operację w 1 max 2 dni, zazwyczaj 2 dzien to tylko demontarz starej lini napowietrznej nieizolowanej no i sam przekroj ASXa jest rozny od 4x 50mm2 do 120mm2 bez linki oswietleniowej, oswietlenie zazwyczaj modernizowane jest pozniej na ASXie 2x25 lub 2x16 mm2 a dzieje się tak ze oswietlenie niejest naszą brochą i nierobimy z tymi liniami nic, od tego jest Energa Oświetlenie z sopotu

Te okrągłe słupy betonowe wyglądają bardzo elegancko. Ciekaw, czy da się na nie wejść - tzn. czy są jakieś raki na buty na taki słup? mówię rzecz jasna o monterach

są specjalne slupolazy na EPV-a mozna na taki slup wejsc bez problemu, jak nie zapomne to sfoce je w pracy

[qba]

W Kołobrzegu przybywa na nowo budowanej obwodnicy coraz to więcej nowych słupów z oprawami Rosa Magnolia. Mimo, że powstały juz 4 nowe ronda, to na żadnym nie ma kwiata. Po bokach stoja pojedyńcze słupy, nawet o kilka metrów od siebie. Chyba o wiele lepszym rozwiązaniem byłoby postawienie pośrodku ronda masztu z chociażby 4ma naświetlaczami. Na takiej trasie powinno byc dość jasno, a w owych Magnoliach są lampy 100 i 150W. dawniej na ul Żurawiej były Luny 250W, na niższych słupach. Mimo, że minęło chyba pół roku od postawienia pierwszych słupów, to dotąd żadna oprawa nie świeci i na całej trasie jest w nocy ciemno. Znikło tez kilka fajnych wysokich słupów przy ul Grzybowskiej, w związku z budowa tam węzła. Wywalono tez kilka SGSów 204 z ul. jasnej i malag z ul. Toruńskiej.

[Michal]

Nie rozumiemy się, nie twierdzę, że oni demontowali linię zasilającą, - ale z ostatniego zdjęcia widać, że linia jest mocowana do tej obejmy właśnie (do obejmy jest przyspawany wysięgnik).

Otóż po namyśle chyba się mylę, bo zdaje się, linia jest umocowana do jakiegoś zaczepu w słupie, tuż za owa obejmą, tylko tego nie widać na zdjęciu. Jeśli tak jest, to faktycznie, przymocowanie wysięgnika z obejmą nie wymaga odpinania linii - sorry, ja się na słupach i mocowaniach nie znam - analizowałem tylko ostatnie zdjęcie i chyba omyłkowo przypisałem tym obejmom rolę kotwienia odciągów sieci

PS - ciekawym nadal, jak się wiesza nową linię na słupy? Chyba dźwig jakiś musi podnosić cały kabel?

Na zdjęciu wygląda jakby hak uchwytu krańcowego linii był umocowany do obejmy wysiegnika,w rzeczywistości jest w słupie otwór do którego ten hak jest przykręcony.Co do budowy linii dźwig jest potrzebny tylko do ustawienia słupów.Przewód odwija się wzdłuż linii z bębna umieszczonego na specjalnej przyczepie lub stojaku nastepnie zawiesza sie za pomocą podnośnika koszowego na specjalnych rolkach zawieszonych na słupie ,są również obecnie uchwyty przelotowe już z gotowymi rolkami nie wymagające demontażu po naciagu linii,następne na jednym końcu słupa mocnego odciągowego zawiesza się przewód w uchwycie krańcowym,a na drugim końcu linii naciągamy przewód przyrządem naciągającym i mocujemy również za pomocą uchwytu krańcowego.Na końcu demontujemy rolki i wkładamy przewód w uchwyty przelotowe.
Polecam ten watek: viewtopic.php?f=39&t=1249

[mateusz]

Witam

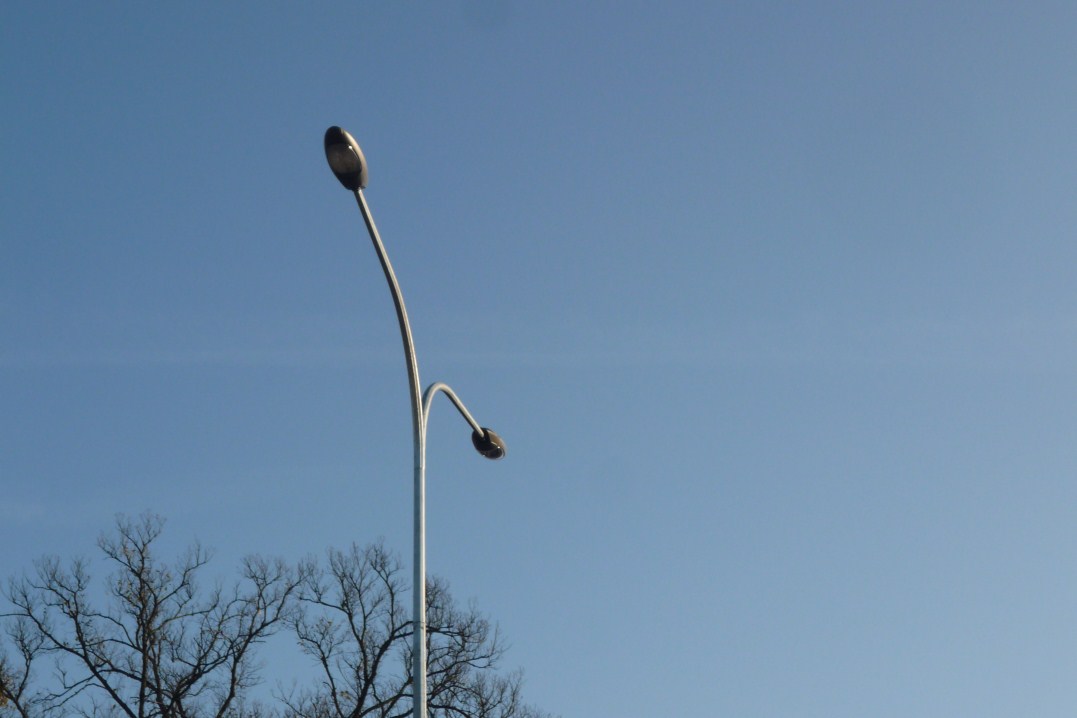

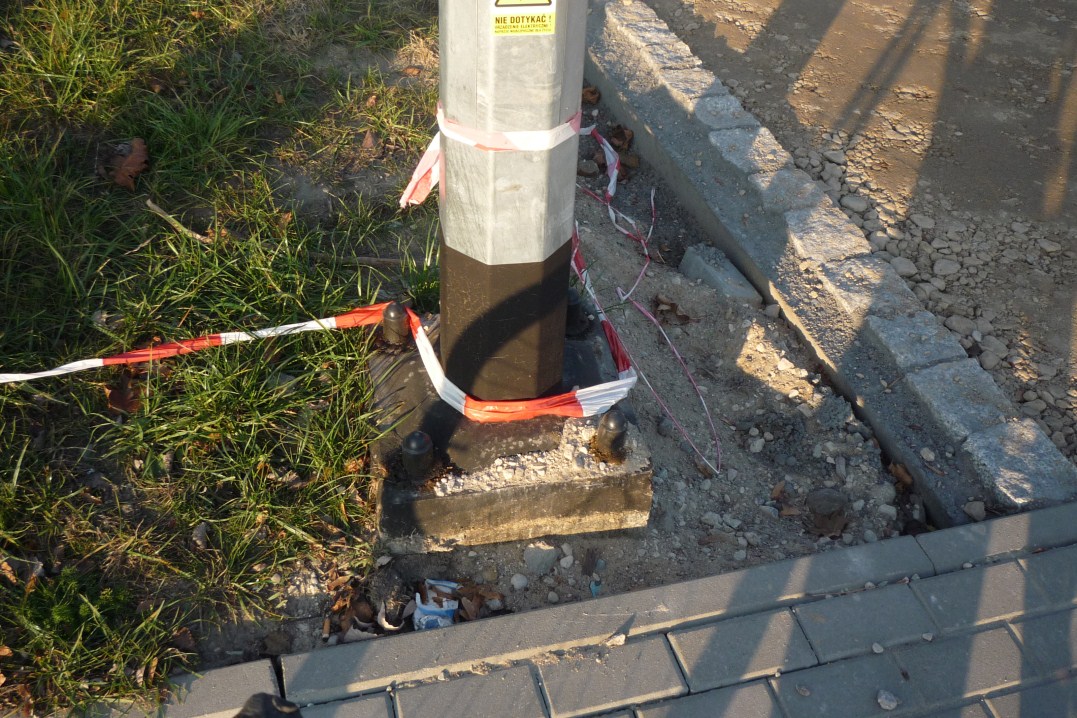

Powoli dobiega końca duża inwestycja drogowa w Olsztynie - przebudowa ul. Artyleryjskiej. Niedawno pojawiło się oświetlenie - zobaczcie co zamontowali :

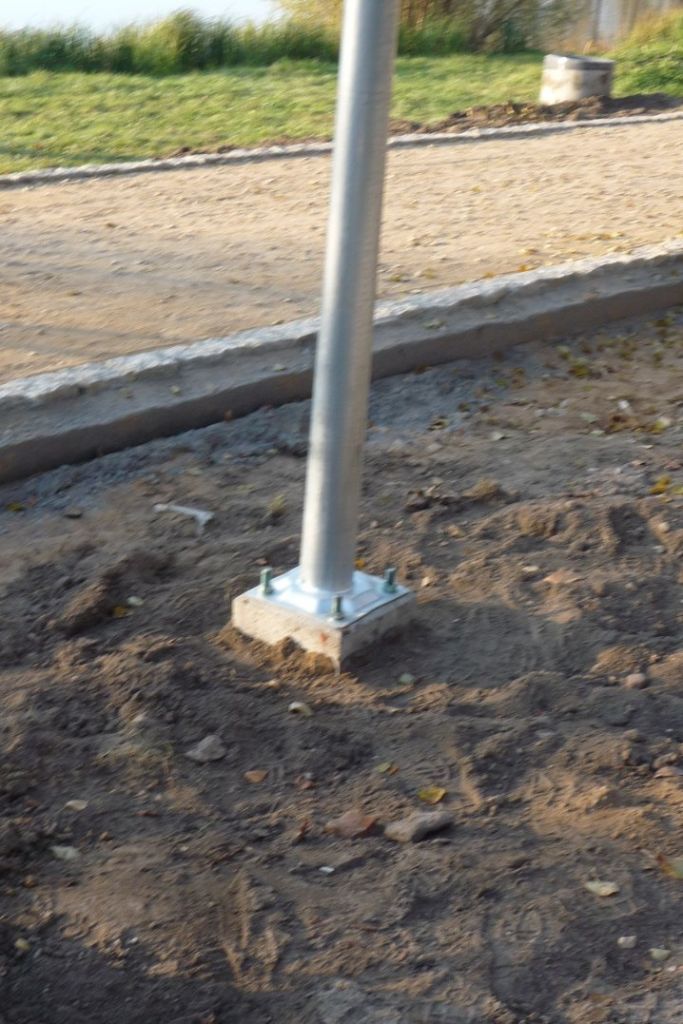

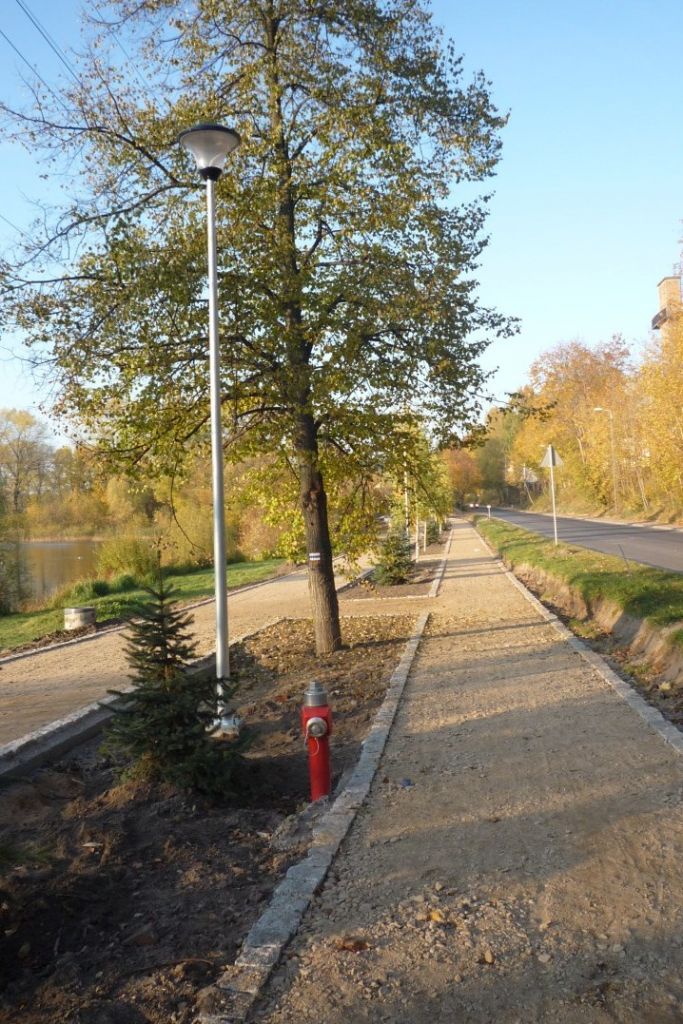

W okolicach tej ulicy trwa też budowa ciągu pieszo-rowerowego i tam montują K-lux Schredera na aluminiowych słupach, niestety, prawdopodobnie sodowe (50, 70W )

[Paweł]

Wow, piękne Furyo pojawiły się w Olsztynie, gratulacje!

[mateusz]

No... a byłem niemal na 100% pewien, że dadzą PHILIPSY - Sellenium albo Traffic a tu miłe zaskoczenie

[FOX]

Ciekawe jakie zastosowali źródła światła
