Zagadka oświetleniowa, co to za lampy?

[KaszeL]

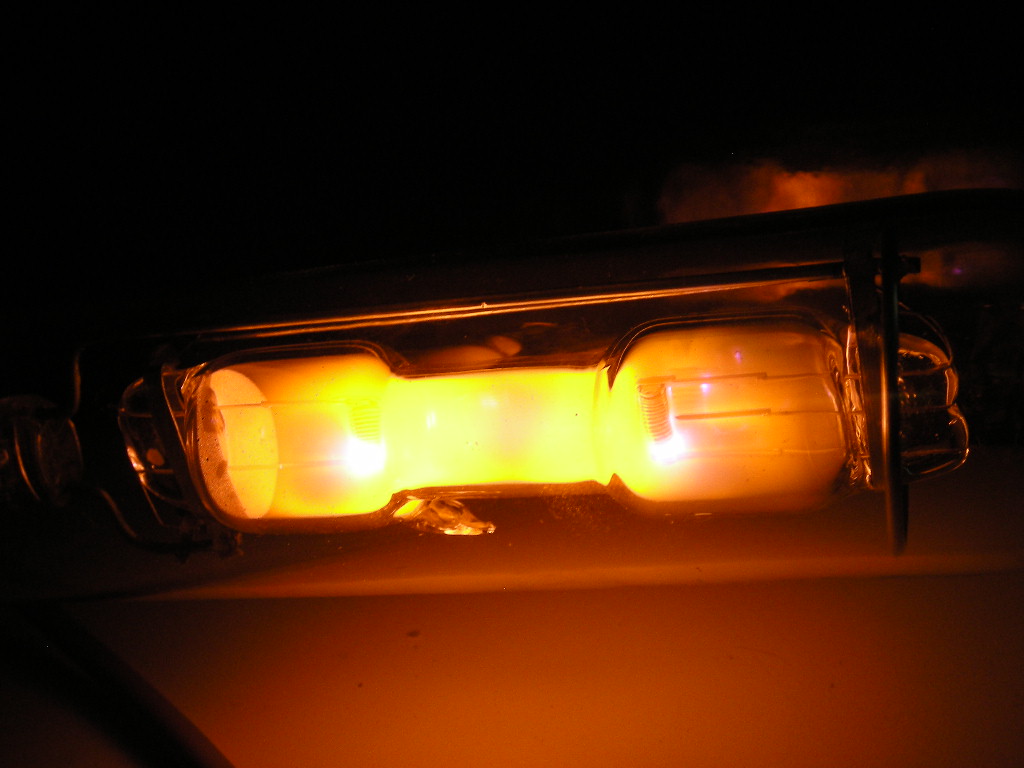

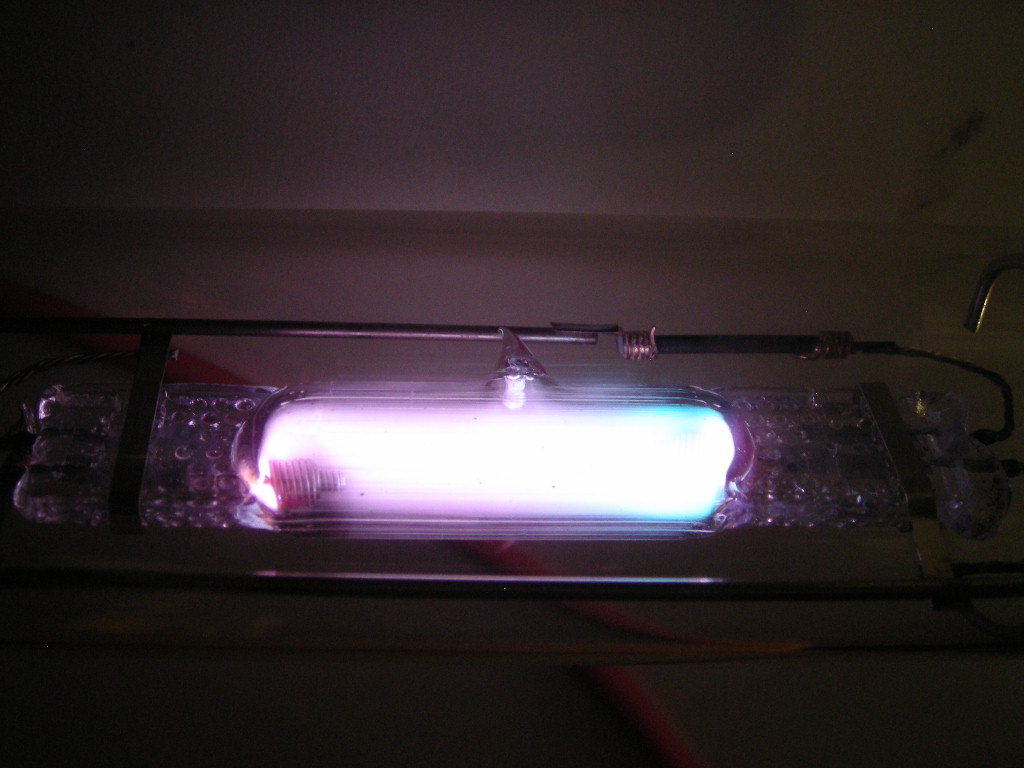

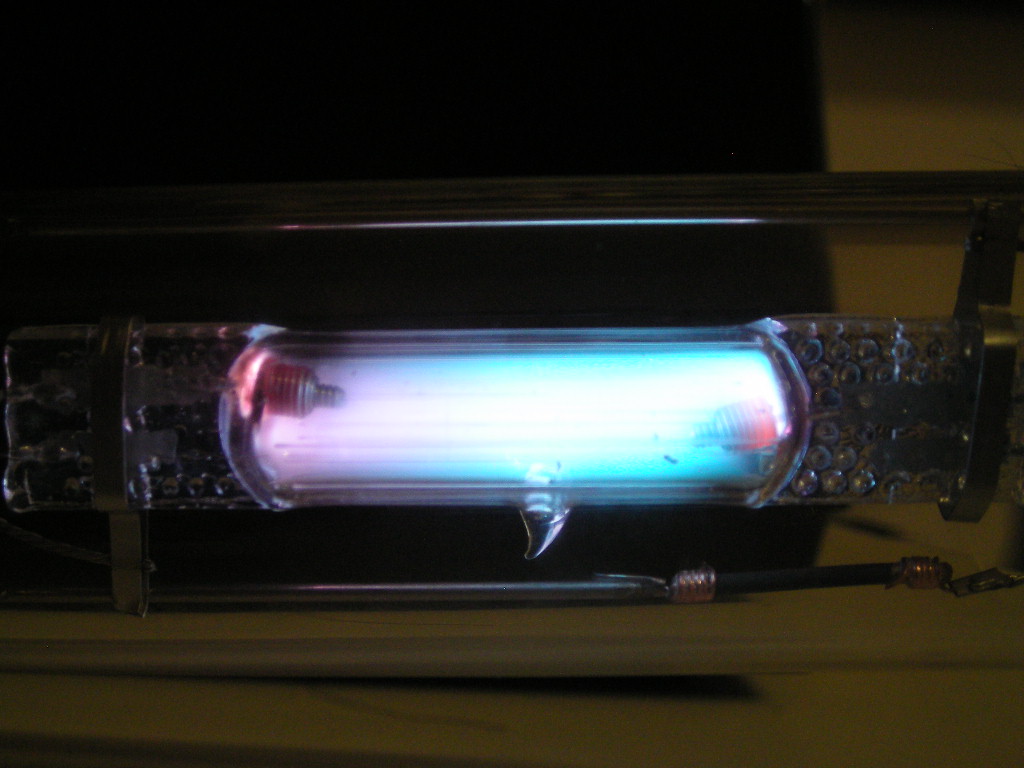

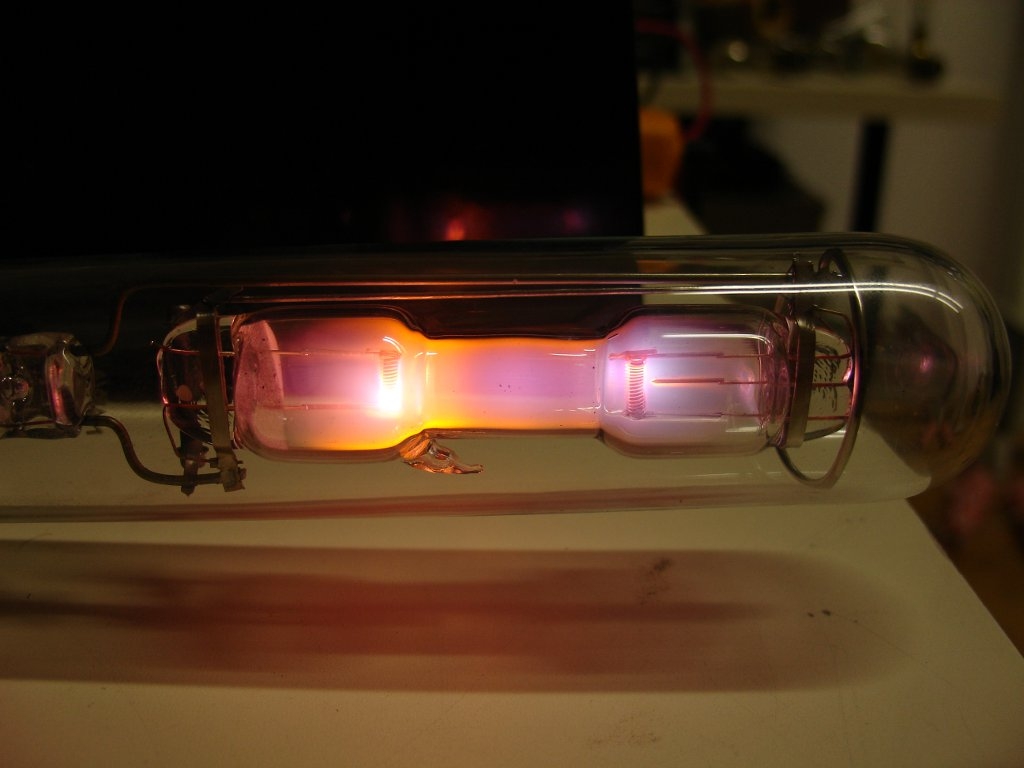

Do każdej lampy zrobiłem dwie fotki. Zaraz po starcie, a potem na pełnej mocy. Kto zgadnie co tu świeci?

[max]

To mi wygląda na jakieś lampy spektralne. Ta pomarańczowa to sodowa albo neonowa, a ta druga to albo rtęciowa choć nie widać kropelek rtęci albo cezowa.
http://www.lamptech.co.uk/Spec%20Sheets ... l%20Hg.htm to lampa rtęciowa
http://www.lamptech.co.uk/Spec%20Sheets ... l%20Na.htm ta druga to taka sodowa
Czym je zasilasz?

[KaszeL]

To nie te lampy, które wskazałeś Zasilanie z sieci przez autotransformator i statecznik od rtęciówki.

[Whites86]

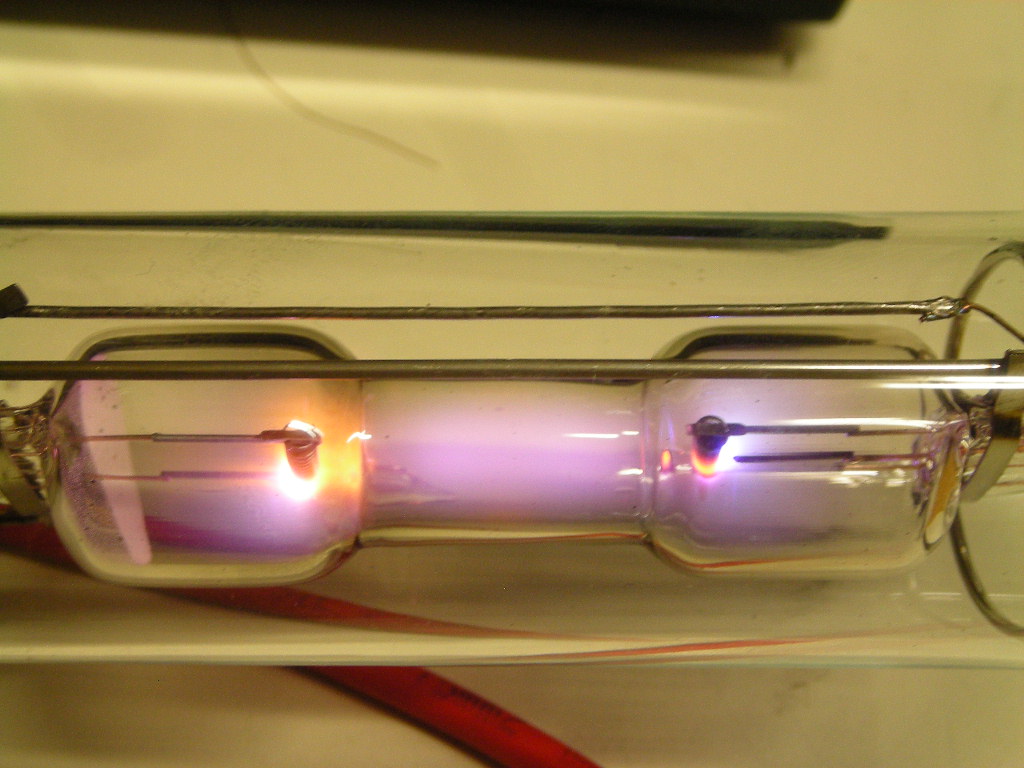

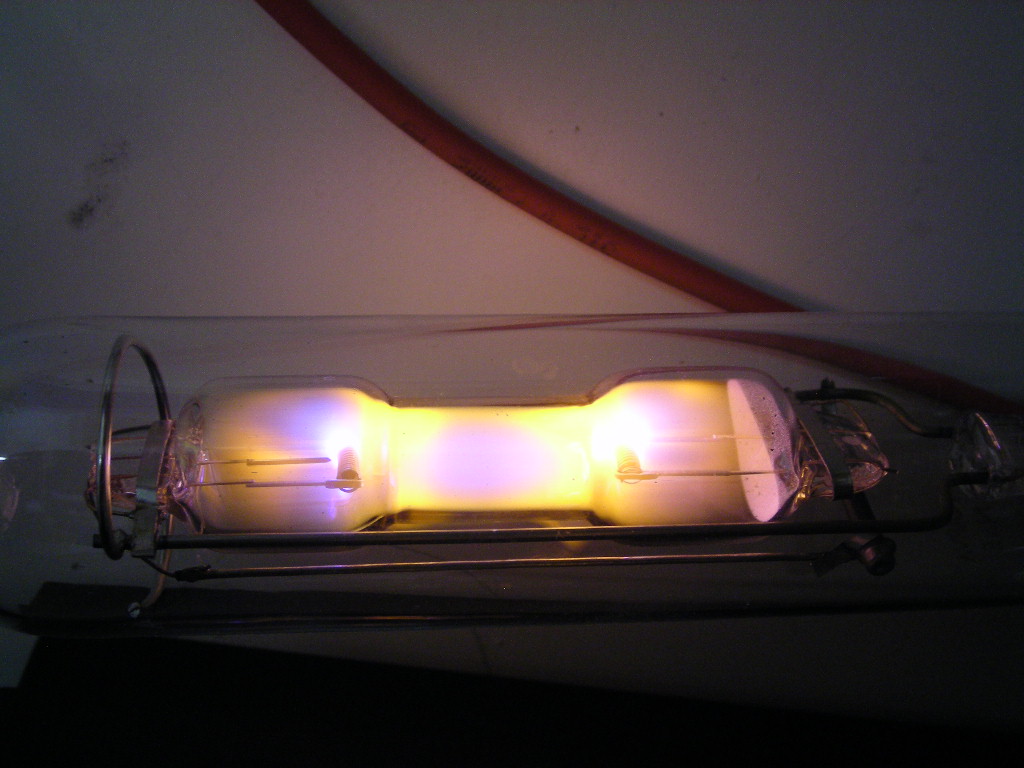

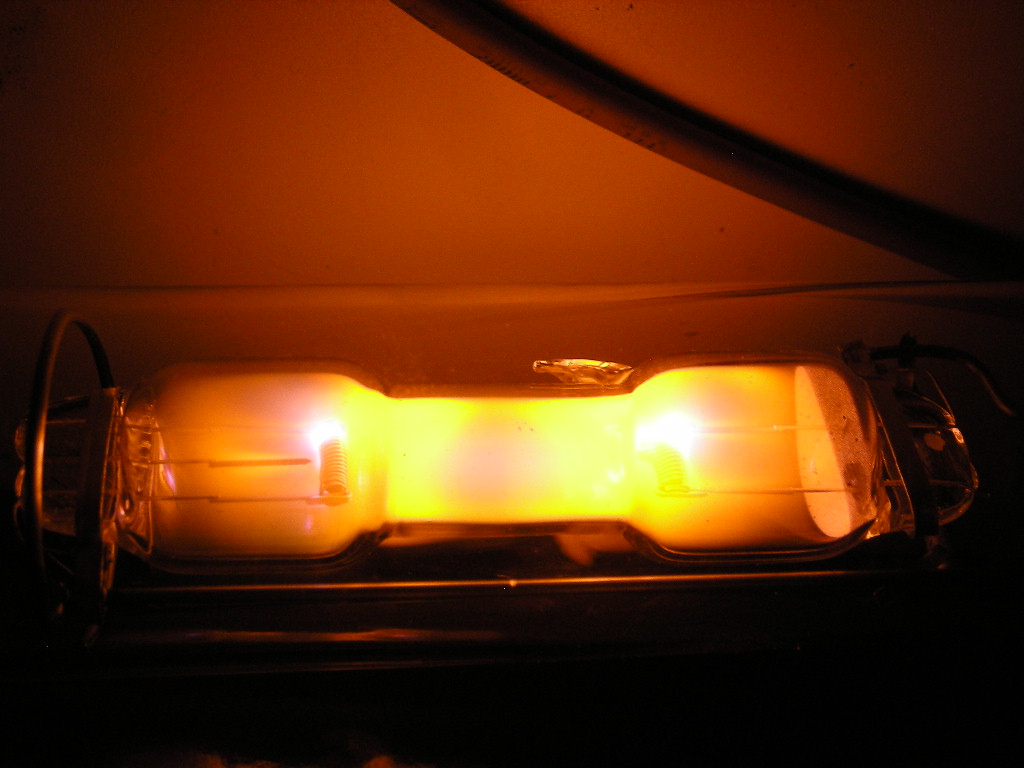

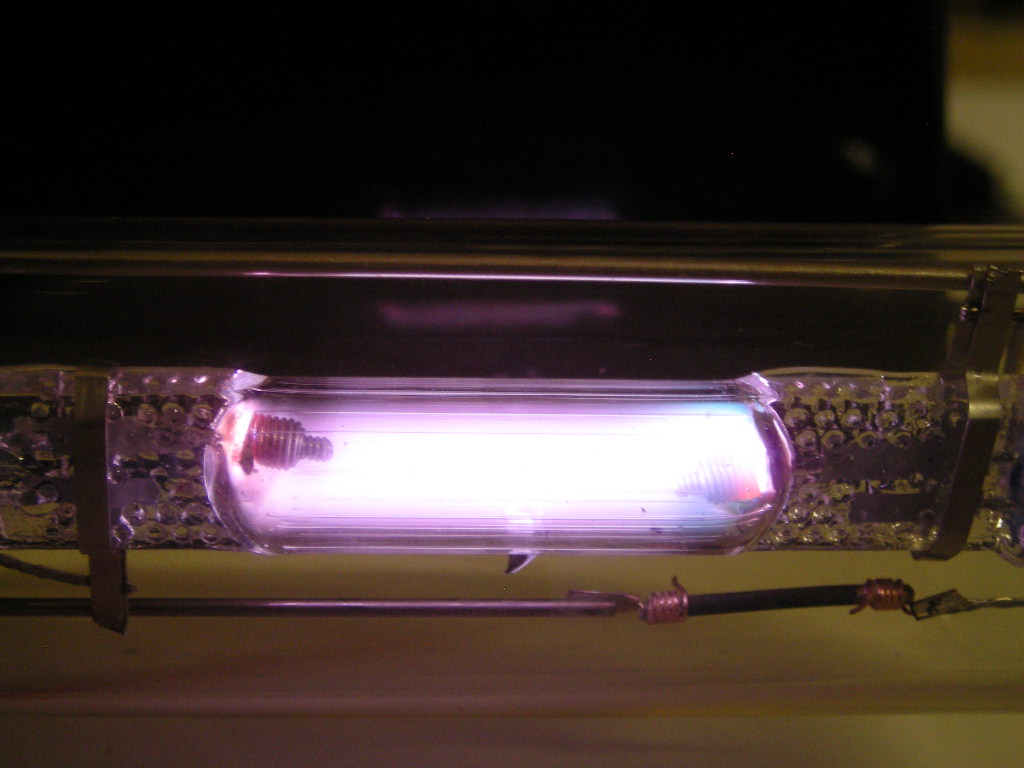

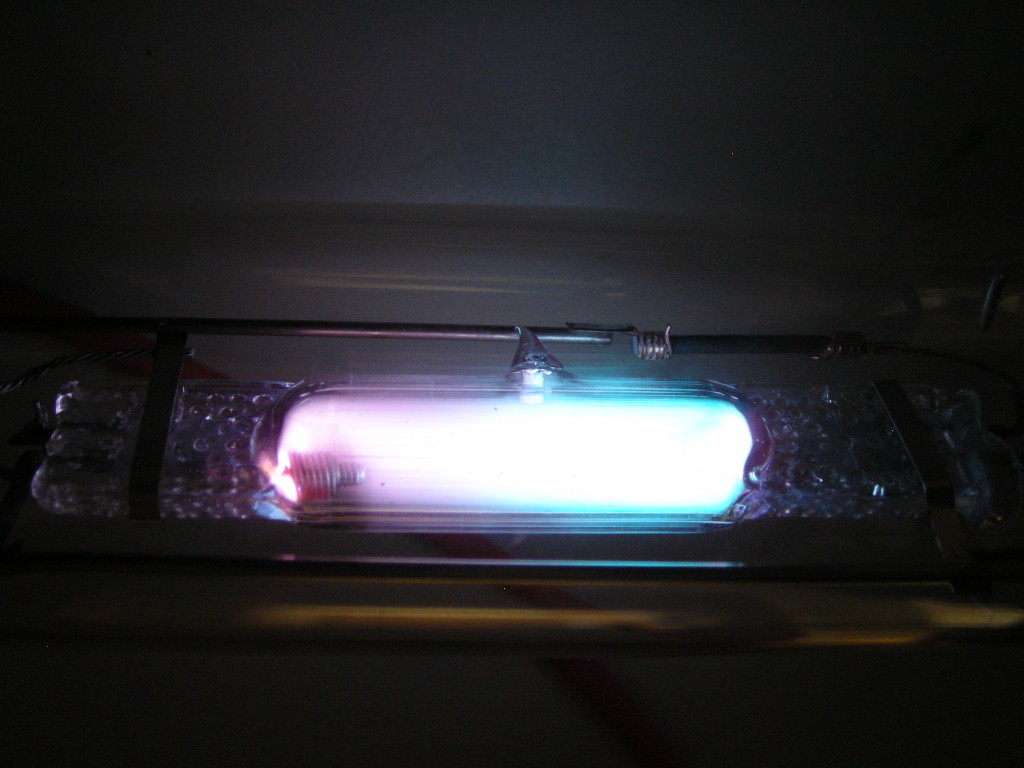

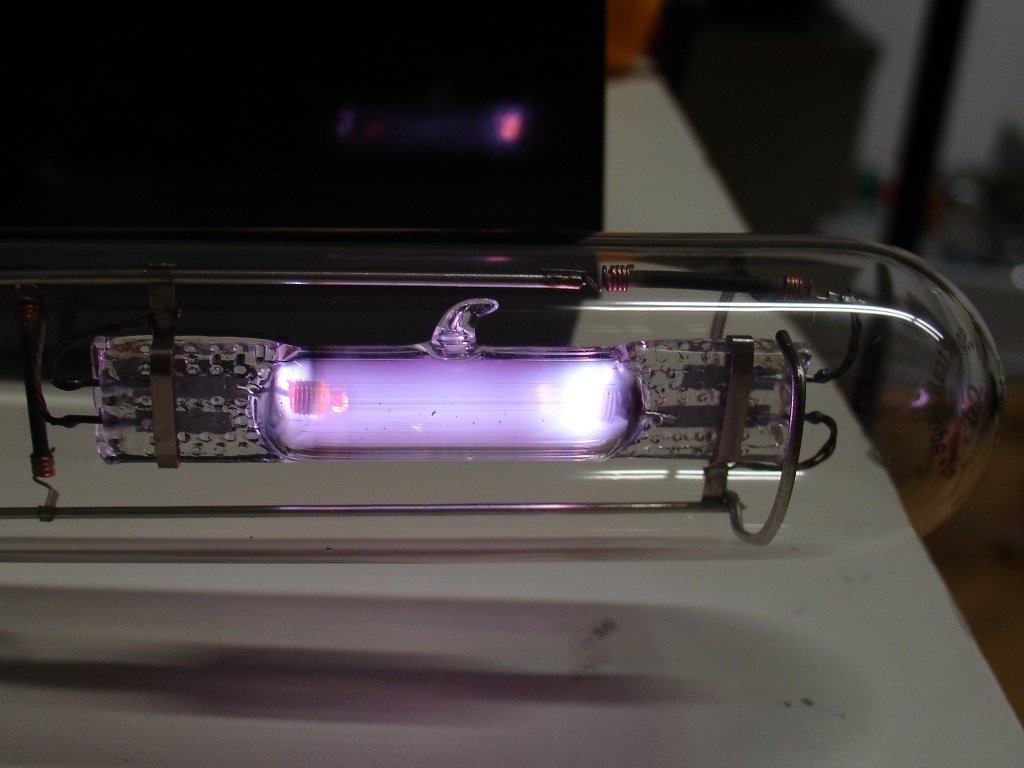

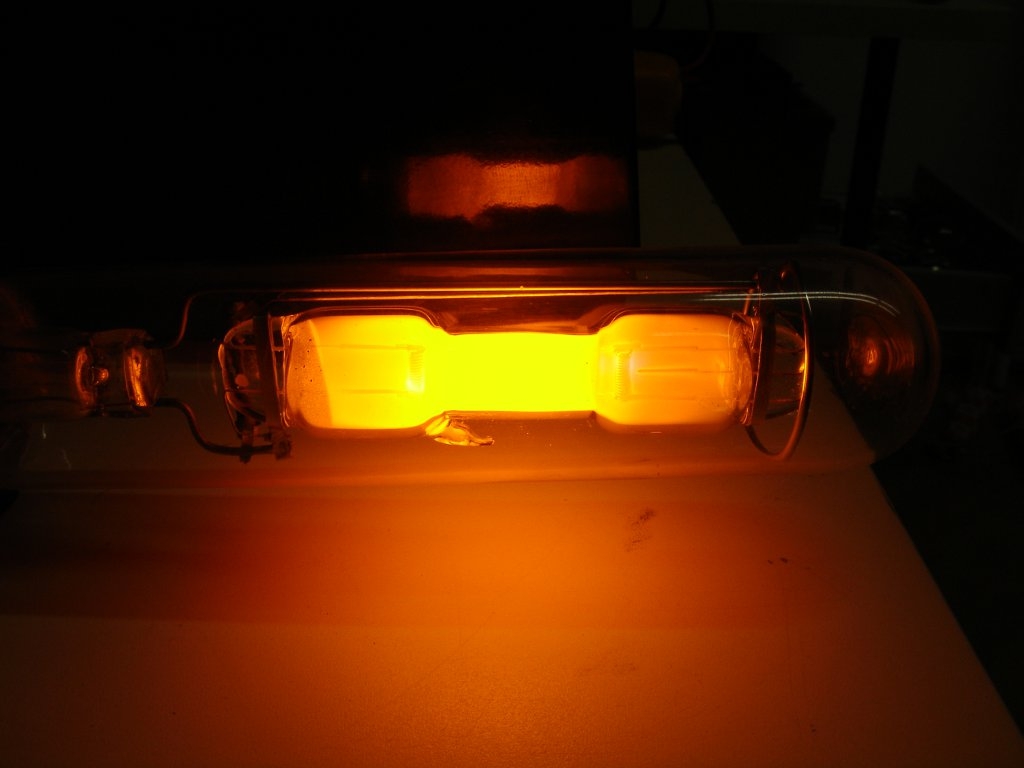

dorzucam jeszcze pare fotek od siebie

[max]

Ta pomarańczowa to sodowa raczej. Może inna ale sodowa. A ta druga to może być rtęciowa, kadmowa, rtęciowo kadmowa lub cezowa. I widać to są lampy spektralne - mają taki trzonek. Wogóle ciężko określić dokładny typ.

[MRP200]

Czy to twoje laboratorium pomiarowe ?

[KaszeL]

Hm, trudno to nazwać laboratorium, raczej mała prowizorka

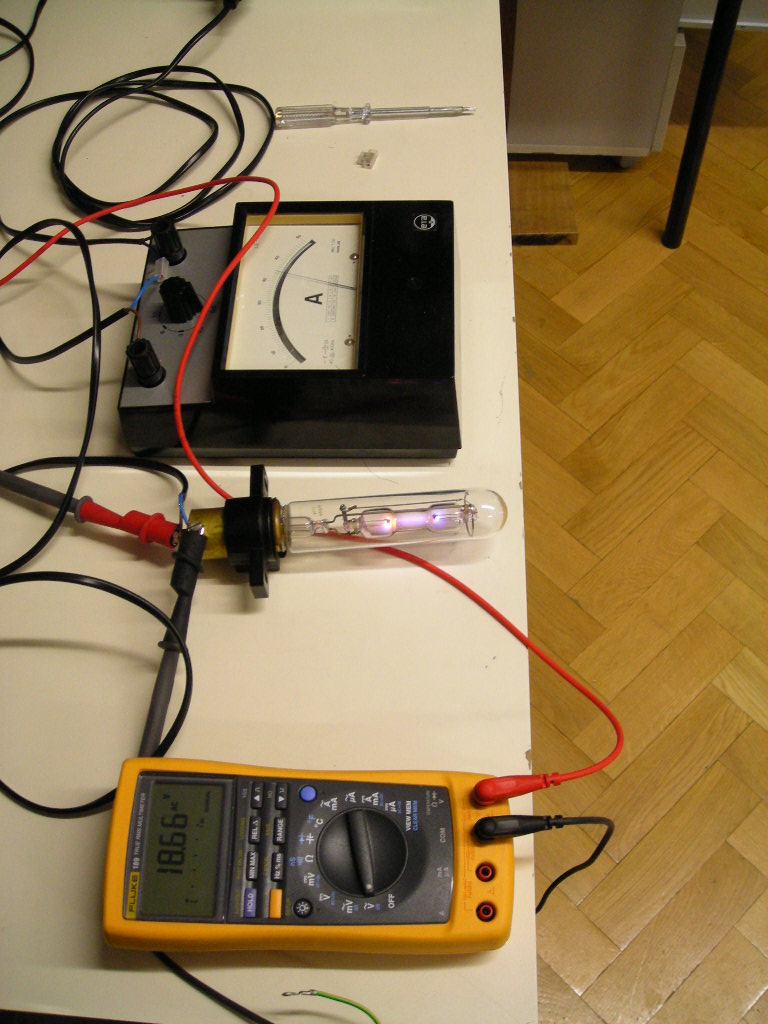

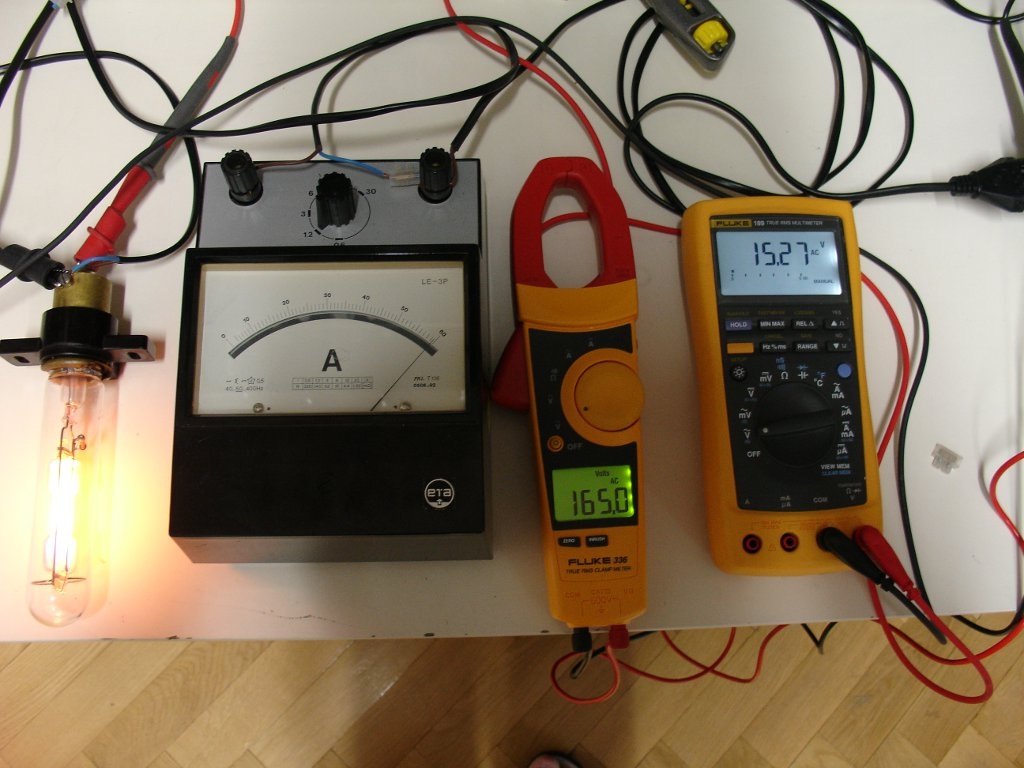

Tak to wyglądało z pomiarami. Maksymalnie po lewej widać oczywiście lampę. Amperomierz ERA LE-3P mierzy prąd pracy lampy. Tutaj zakres ustawiony na 1,2 i odczyt prawie pełnych 1,2A. Jeszcze moment i trzeba będzie zmienić zakres na 3A. Cęgowy Fluke 336 mierzy napięcie zasilania, 165V to napięcie przez którym przez statecznik SR1 125 płynął niemal znamionowy prąd pracy lampy. W zależności od wersji było to 1.2A rtęciówka, i 1.5A sodówka. Ostatni multimetr Fluke 189 mierzy napięcie na samej lampie. W tej chwili jak widać tylko 15.27V. Lampa na tej fotce nie była jeszcze w pełni rozgrzana. Natomiast jeśli chodzi o zagadkę. To MAX miał rację od samego początku, tylko nie do końca potrafił wskazać odpowiedni model źródła. W przypadku niskoprężnej sodówki jest to Narva N2E, a rtęciówka to lampa Kadmowa. Osram Cd. Na fotce nie widać ani statecznika, ani autotransformatora AL-2500 Inco.

[MRP200]

Jak na warunki domowe to profesjonalne. Widzę, że w kwesti pomiarów mamy podobne zainteresowania.
Przyznam, że chociaż pracuję z dwoma inżynierami elektrykami, ale dla nich takie pomiary to abstrakcja.

[KaszeL]

No, do mojego wymarzonego "laba" jeszcze nieco mi brakuje. Przede wszystkim czekam teraz na zamówiony trafo separacyjny o odpowiedniej mocy. Ten który mam teraz (6kVA) jest nieco nie praktyczny. Po transformatorze poszukam kilku stacjonarnych woltomierzy, ponieważ multimetry nie są zbyt wygodne w tej roli. Czasami jednak przydał by się dodatkowy przyrząd do wykonywania pomiarów chwilowych niezależnie od tych pomiarów, które robię teraz. W międzyczasie muszę się jeszcze postarać o odpowiednie kabelki i zaciski, bo teraz to jest na prawdę partyzantka. Kabelki już zamówione - zaciski trzeba będzie zrobić we własnym zakresie.
