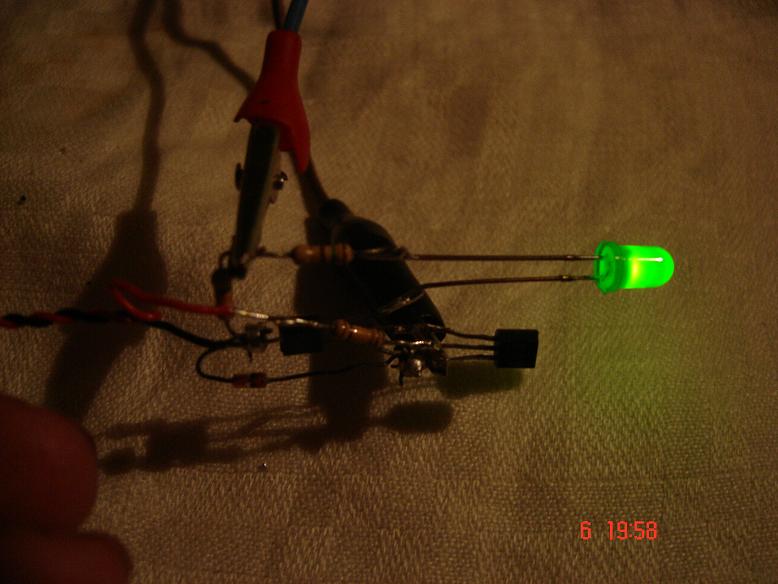

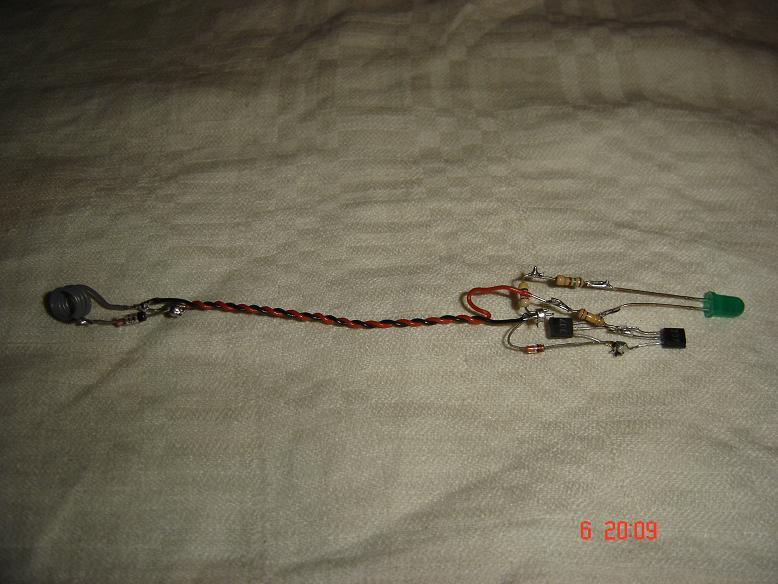

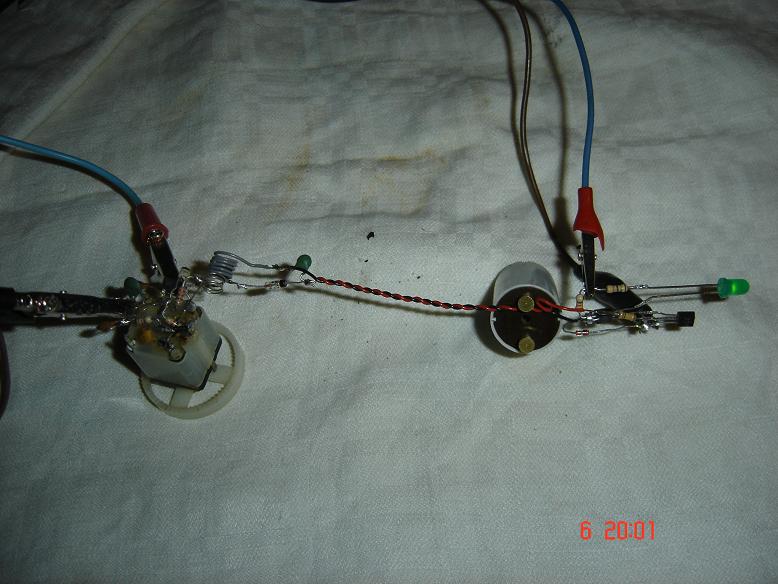

Mój wskaźnik wielkiej częstotliwości z diodą LED.

[cieszyn]

Schemacik byś może zapodał, hę ?

sam rozmiar cewki wskazuje na częstotliwości UKF???,

Dobroć tej cewki decyduje jaka jest wielkość indukowanej SEM i czy wystarczy żeby pogonić diodkę LED (- widzę, że tranzystory wzmacniają wyprostowane napięcie z cewki ...)
Czyżby te tranzki pracowały w układzie Darlingtona ? (emiter pierwszego idzie wóczas wprost na bazę drugiego, a wypadkowy h21 jest wtedy iloczynem h21 obu tranzków )

[slaweklampy]

Układ ten powinien pracować poprawnie przy częstotliwości od kilku do kilkuset MHz, zależy to od zastosowanej diody w układzie. Wzmacniacz sterujący diodą LED pracuje w układzie Sziklaiego. Układ ten zbudowany z dwóch tranzystorów bipolarnych o różnych polaryzacjach eliminuje jedną z wad układu Darlingtona, polegającą na potrzebie stosowania podwyższonego (de facto podwojonego) napięcia polaryzującego pierwszy stopień wzmacniacza.

[cieszyn]

Jasne. Czyli, ze schematu nici

[amisiek]

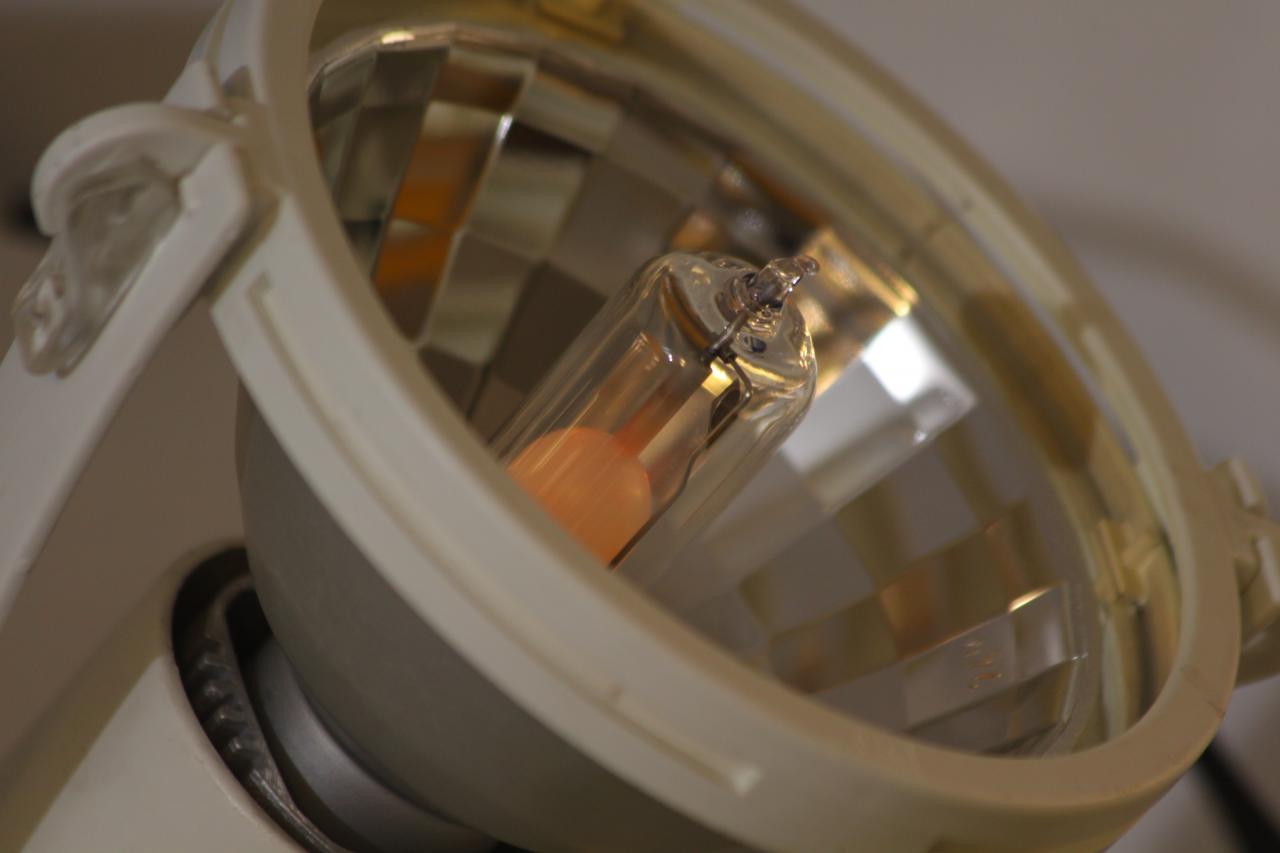

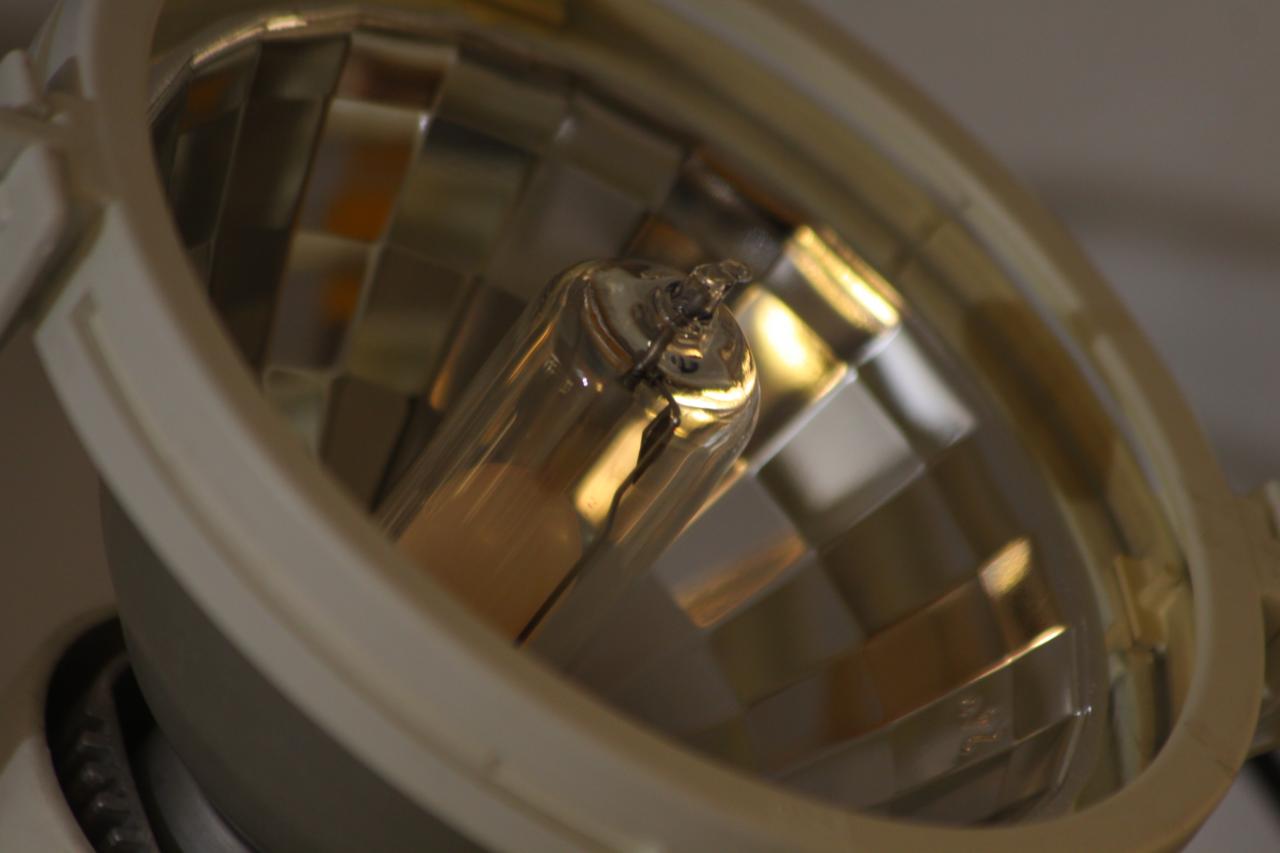

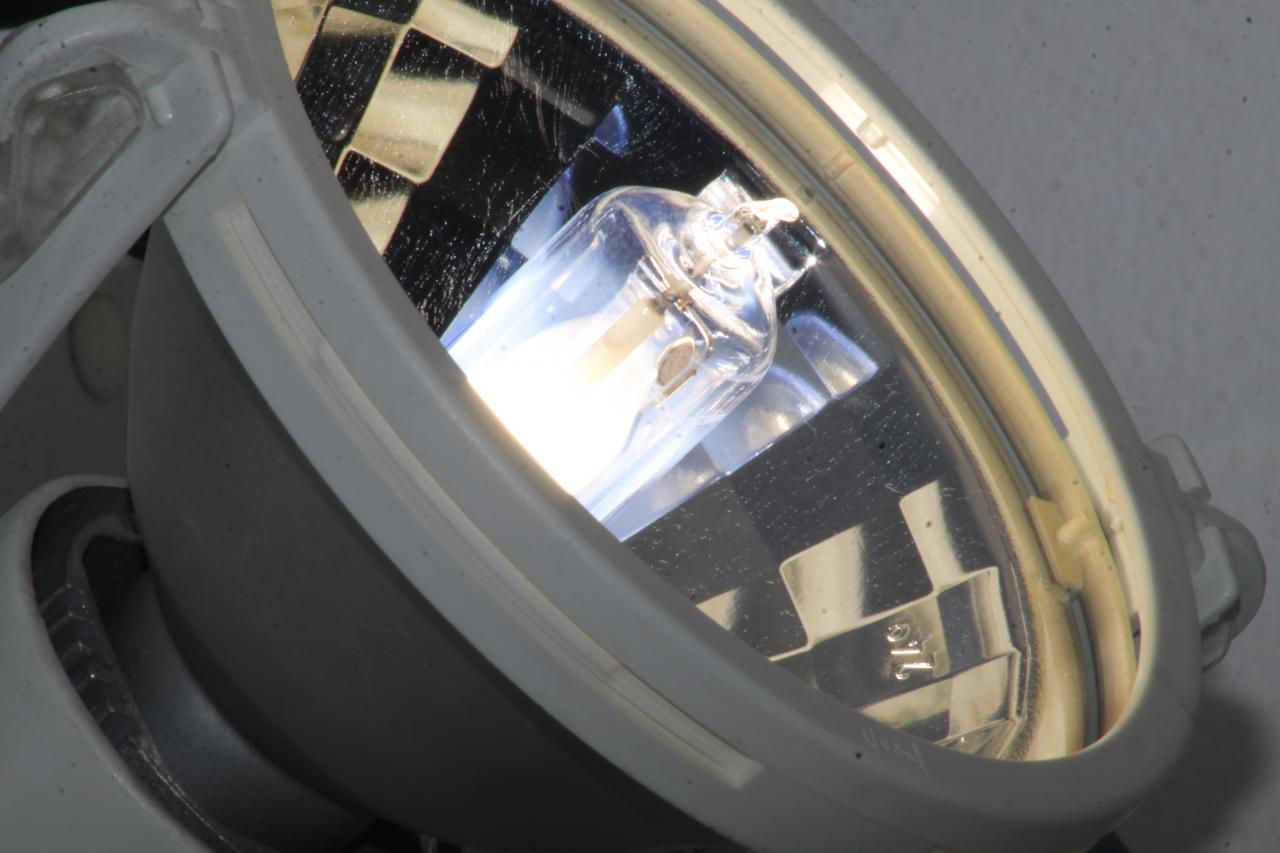

Dzisiaj mała migracja - lampę CDM-T 250W zapakowałem do oprawy Lival. Musiałem usunąć przednią szybę, w zamian za to uzyskałem lepsze chłodzenie i dobrą optykę. Świeci na pewno lepiej od amatorskiego odbłyśnika w keksówie. Klik powiększa zdjęcia.

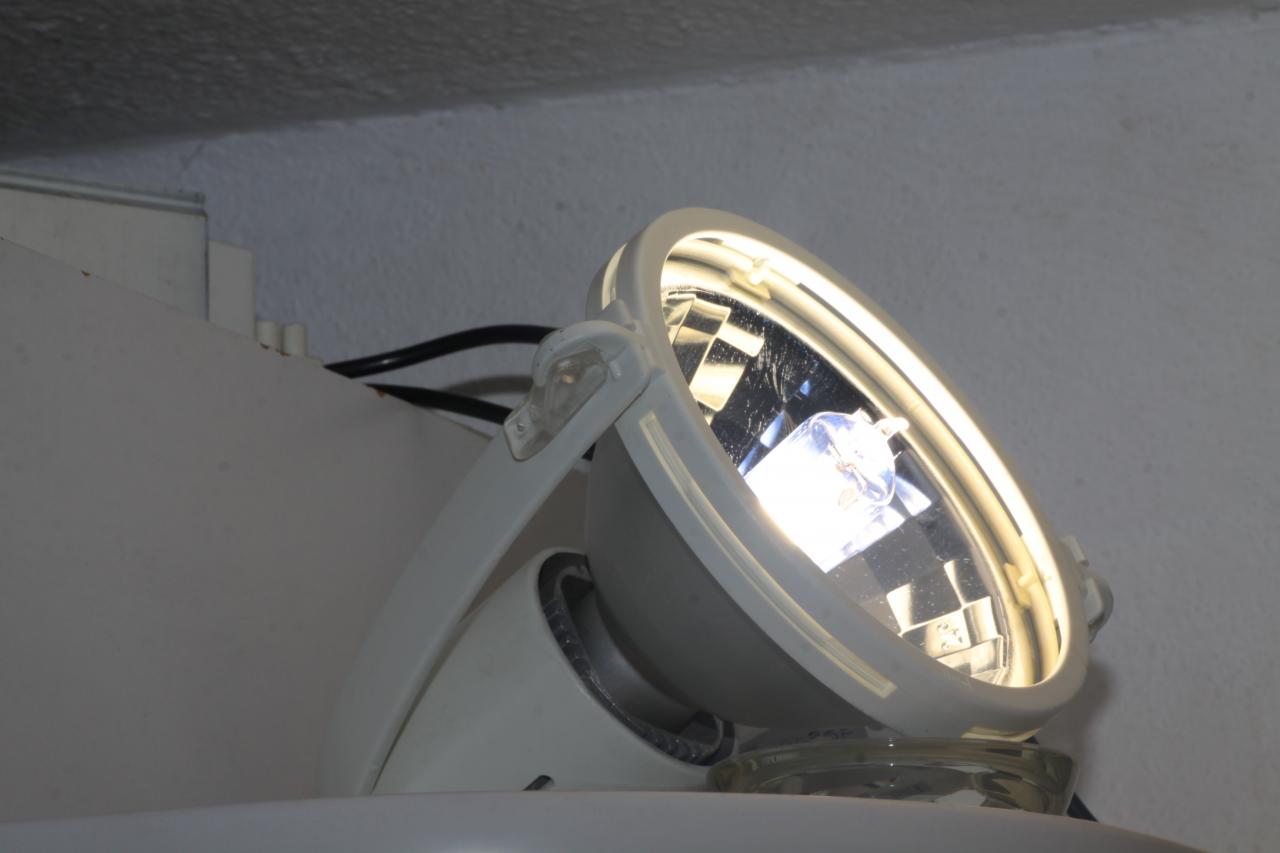

Tak to świeci - znacznie lepiej w tym miejscu, niż keksówa 400W z boku pomieszczenia. Potwierdza się test, że na środku najlepiej oświetlać pomieszczenie. Celowo dopaliłem potężną lampą błyskową.

Off

[Marek140]

Ładnie świeci

[slaweklampy]

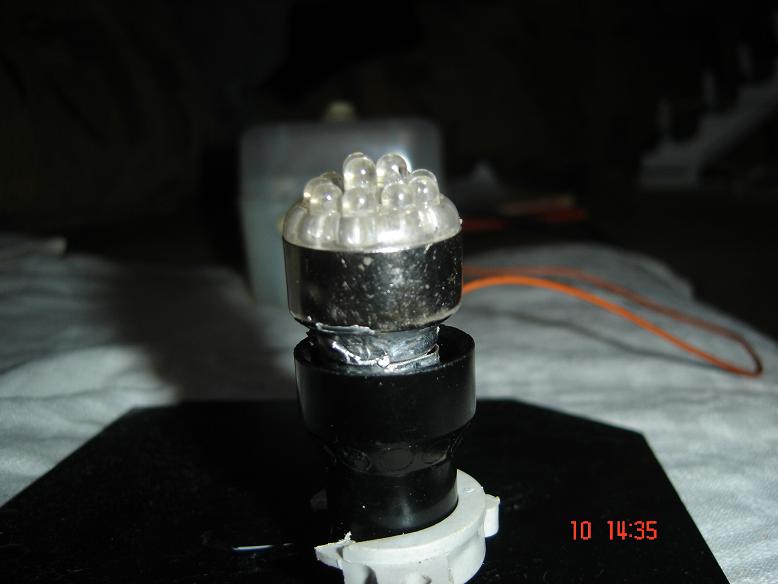

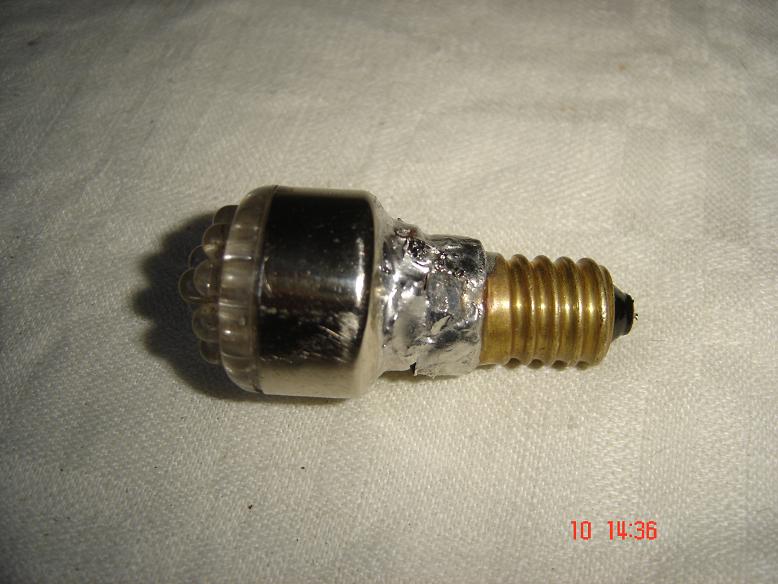

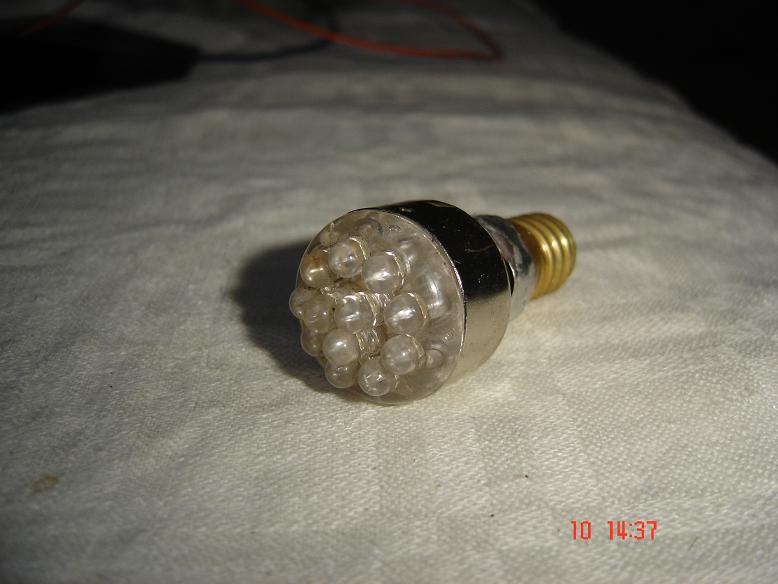

Mój kolejny wynalazek. Jest to po prostu lampka diodowa na napięcie 24V z trzonkiem E14.

[bartek380V]

Sposrod wielu opraw jakie zrobilem ,kilka przetrwalo i nawet swieci. Dzis pokaze Wam moja OCP o ktorej zawsze marzylem ale mialem tylko daszek wiec zrobilem reszte Zapraszam do galerii -kto chce to zobaczy

[bartek380V]

Tak jak obiecalem



to byl CM T PLUS 70W
ATERAZ HQL 80W ,pozniej napewno kazdy sie domysli.






HQL w akcji podczas prob w pokoju

SHP-T 70

buduje pseudo OCP z daszkiem od OCP 125

wymiarowanie plyty z osprzetem

HSI TSX 250 /4000K

na szybko osprzet do odopalania

a tu sa zdjecia z akcjii tych zabawek viewtopic.php?f=10&t=3233&start=10
Oprawa jest universalna (ORZ 6-1) . Probowalem tez montowac uklad IDS 4.1 we wnetrzu oprawy (brak miejsca jak widac) a dlawik podlaczac dopiero przy wtyczce. problematyczne jest jednak to ze jesli taka oprawa jest w akcjii np. podczas grilla to musze prowadzic oddzielkna linie jesli oprawa nie jest na budynku . MIMO wszystko jest lekka ma doskonala bryle fotometryczna nawet przy zawieszeniu na 5m . BRYLE FOTOMETRYCZNA dopracowywalem przez wiele pomiarow z luksomierzem na roznych wysokosciach i wzorowalem sie na STRADZIE (odblysniki)

[Edziu]

niezłe, oprawa wykonana własnoręcznie, spory naklad pracy w to pewnie włożyłeś, i tak ci równo wyszło to wyklepanie, trochę przypomina malagę, ni to leda, ale dusza klasyka w tym jest

Moja konstrukacja co prawda sprzed 6 lat, dopiero przed tygodniem uruchomiłem urządzenie, Jest to miernik pojemności i częstotliwości ma dość dobre parametry, kalibrowałem go na wzorniku częstotliwości, mierzy od 0.1Hz, do 20Mhz, częstotliwości pojemności od 1pf do 20uF, co do kondensatorów kalibrowałem na oko, bo nie miałem wzorników oraz na podstawie wskazań multimetra ale kalibrowałem za zasadzie, wziołem 5 kondensatorów 100nF, wiadomo że pojemność w jakimś stopniu się rózni od tej co jest napisana, wyciągałem z tego średnią, lecz jest dość dokładny. rezystancja wejściowa 10MOhm Schemat z Młodego Technika,







kopnąłem się na płytce nie zrobiłem odbicia lustrzanego i musiałem odwracać układy


płytka wzmacniaczy wejściowych
