Pochwalcie się swoim sprzętem Unitra

[jacekk]

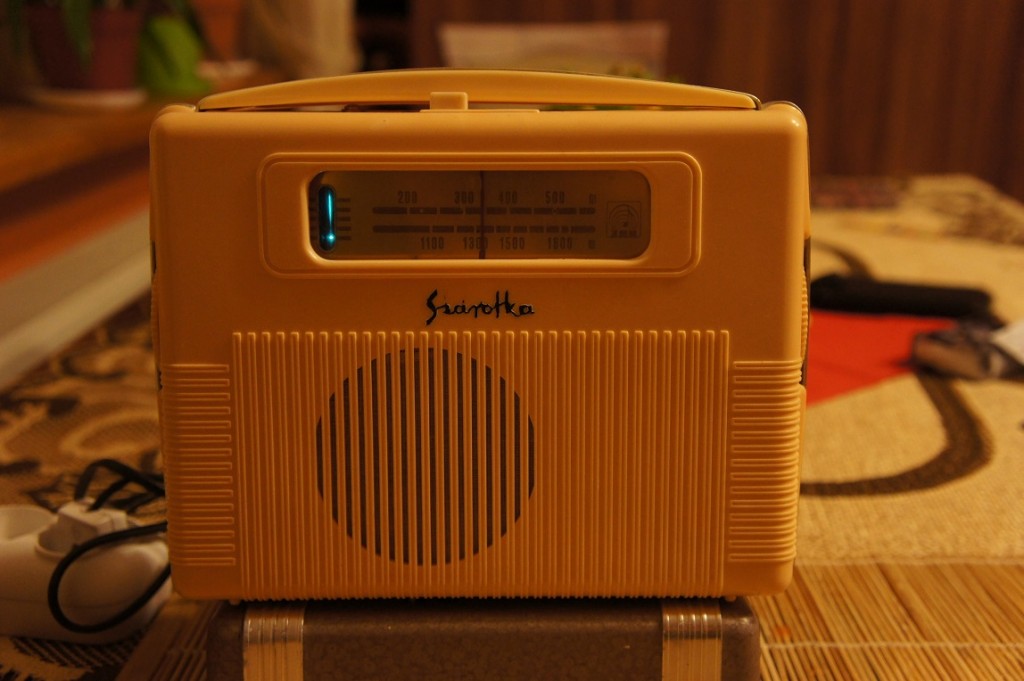

Może nie Unitra, ale jednak w latach późniejszych jeden z zakładów zjednoczenia. Czyli ZRK... A dokładniej radyjko Szarotka

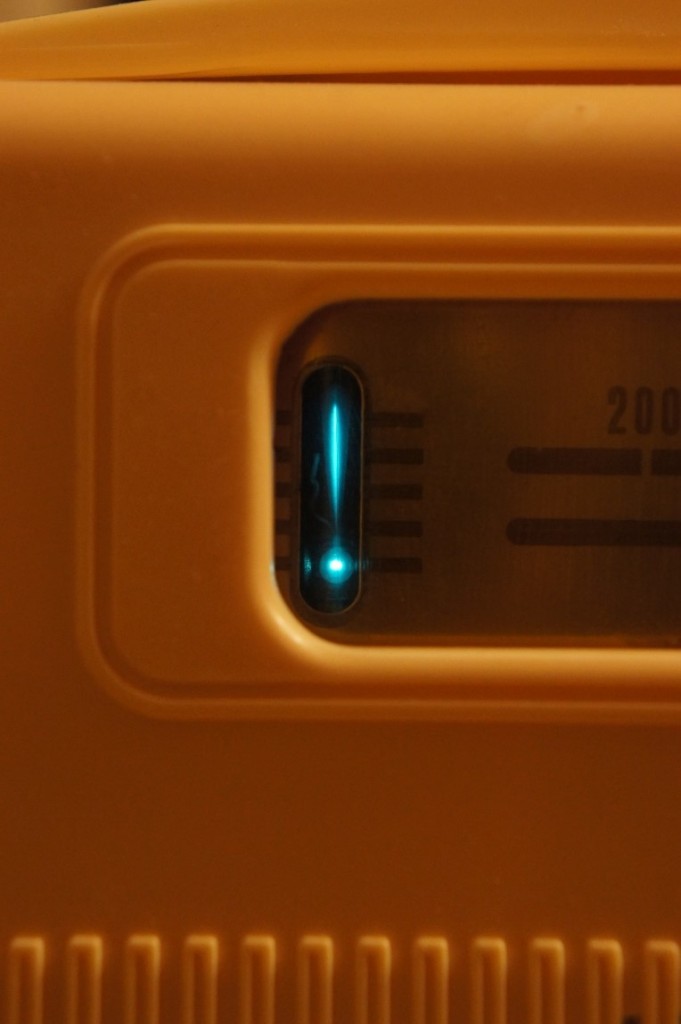

Oczko magiczne, a raczej magiczny wykrzyknik

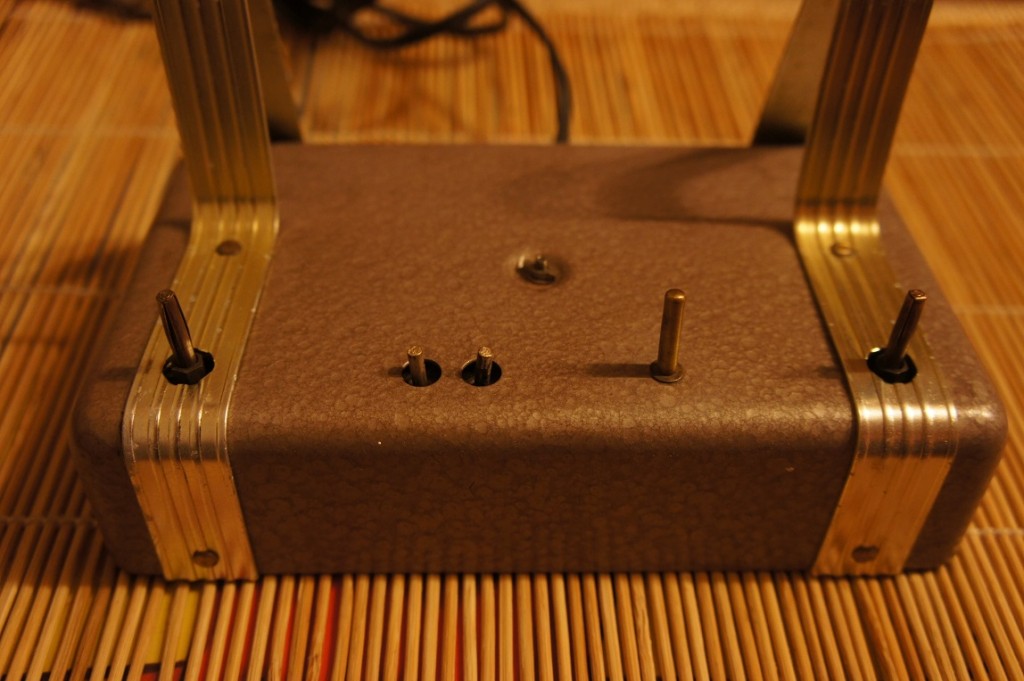

Dziś takie rozwiązanie by nie przeszło. Po zdjęciu z podstawki-zasilacza odbiornika mamy 4 bolce, dwa bananki i dwa kołeczki na sprężynkach. Między dwoma jest napięcie żarzenia czyli około 1,4V, ale mięzy dwoma pozostałymi 90V.... W moim zasilaczu ktoy lekko zmodyfikowałem. W oryginale napięcie dochodziło do 180V przy pracy jałowej!

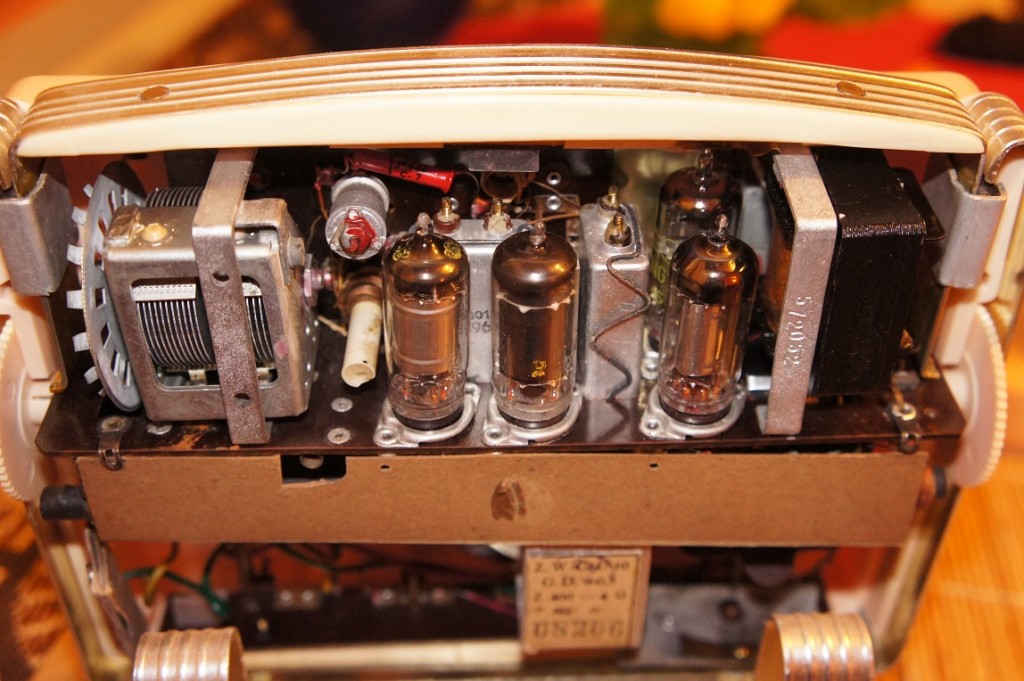

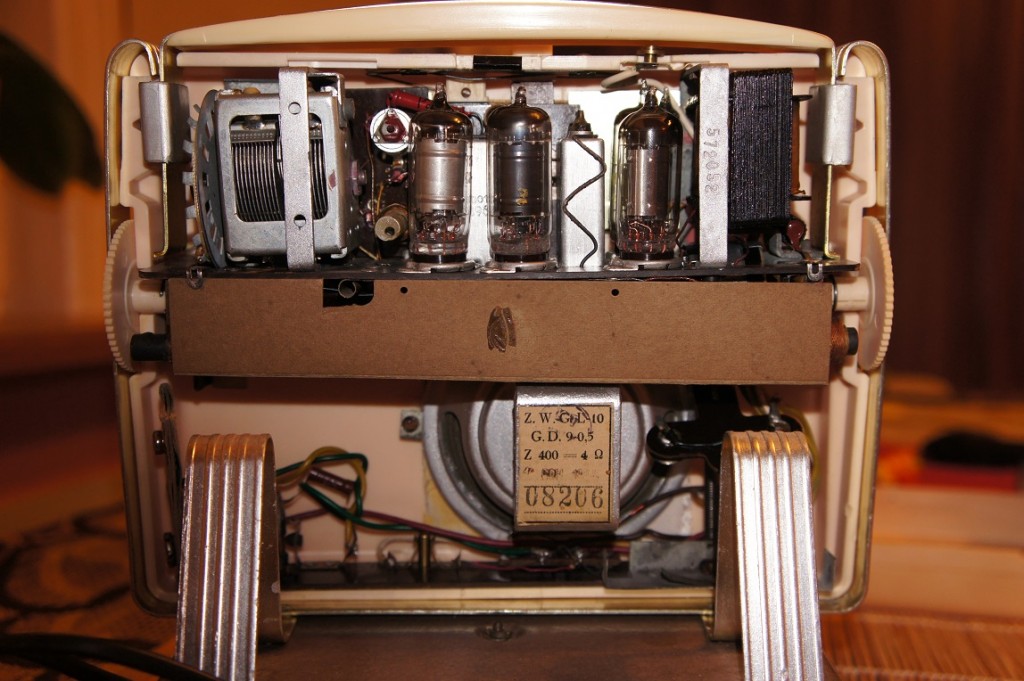

To co lubię najbardziej Lampki i części które nijak SMD nie przypominają Wprawne oko dostrzeże pewne ciekawostki, niespotykane po rozkręceniu produkcji tego odbiornika.


Przy okazji taka ciekawostka na temat tego POLSKIEGO KULTOWEGO ODBIORNIKA. Otóż... Nie jest on Polski, a jest to w zasadzie lekko zmodyfikowany Siemens Grazietta. Dla niedowiarków, można porównać jak oba odbiorniki wyglądają.
http://www.radiomuseum.org/r/siemens_gr ... _541b.html
Tak czy inaczej wdzięczne radyjkom, gra dobrze. Po podłączeniu zewnętrznej anteny łapie mnóstwo stacji. Słuchałem na tym egzemplarzu Warszawy I na falach długich na dalekiej północy Danii nad morzem północnym. Całą dobę, bez zaników, czysto, głośno i wyraźnie mimo mikroskopijnej mocy wyjściowej rzędu 50mW

[amisiek]

Coś pięknego. Zawsze chciałem kupić i wykorzystać lampkę DM70 (oko magiczne Szarotki), ale w końcu kupiłem EM84 i EM80 oraz EM4 i 6E5C. EM84 już w jednym z filmów zabłyskało.

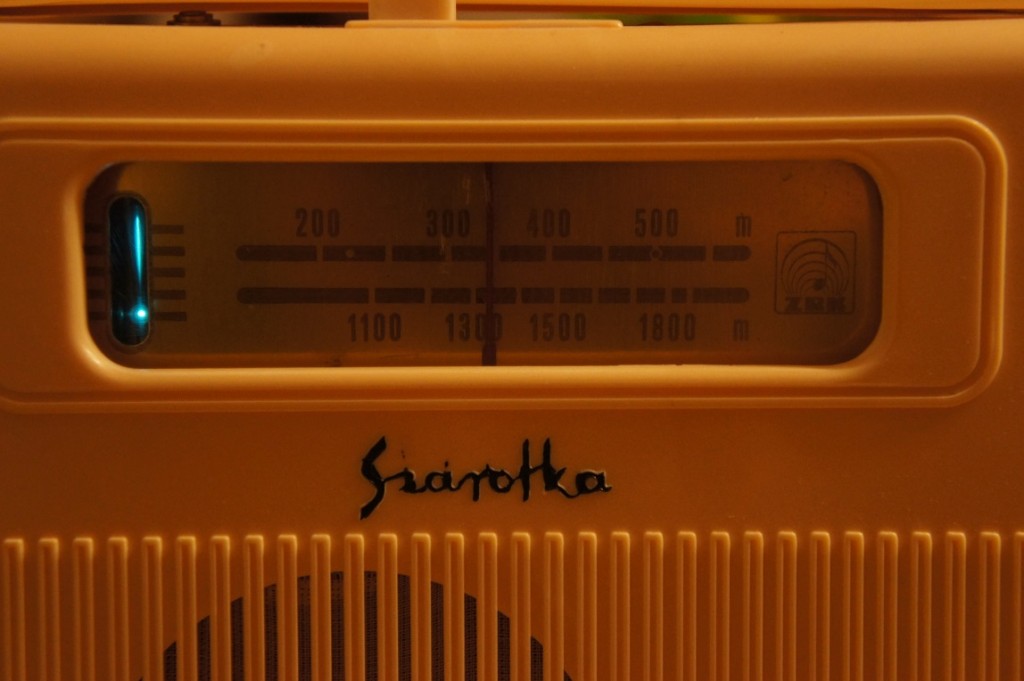

Przyjrzyjcie się też skali Szarotki - ona ma ciągły zakres między długimi a średnimi. W późniejszych odbiornikach już tak nie było. Na Szarotce dało się odbierać sygnały z pasma morskiego 500kHz jeśli były nadawane modulowaną telegrafią (ówczesne oznaczenie A2) - w latach sześćdziesiątych to pasmo jeszcze było całkiem aktywne.
Taki fajny zabytek techniki i do tego sprawny! Gratulacje.
Pozostaje pytanie kiedy słuchałeś W-wy pierwszej, czy jeszcze z nadajnika w Konstantynowie czy już tego słabszego z Solca Kuj. z gorszą anteną?

[jacekk]

Dwa lata temu Tak więc już w tych zdecydowanie gorszych warunkach niestety

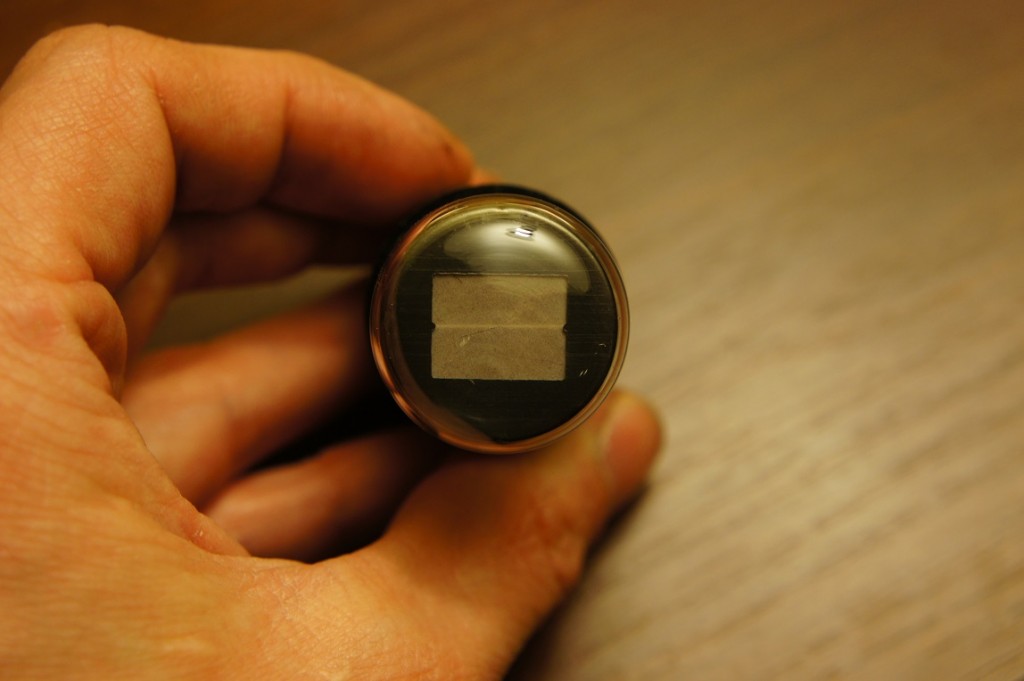

Amisiek, są lepsze a przynajmniej ciekawsze oczka niż DM70 na przykład takie



6AL7GT, trzy niezależne systemy a do tego ekran na mice wewnątrz bańki W Europie kompletna egzotyka ale w USA do dostania. Nie to co oklepane EM80/84 dodatkowo za jakieś kosmiczne ceny.

[amisiek]

6AL7GT miałem kiedyś w jednym z mierników ale ledwo co już świeciła. Później pozbyłem się tego urządzenia, zamieniłem się na polski oscyloskop dwukanałowy i do dziś żałuję. Chętnie bym kupił, ale w Europie to rzadkość. Dzięki za przypomnienie, poszukałem trochę i to tanio wychodzi. Tylko wysyłka droga. O amerykańskich oczkach poza być może popularnym 6E5 to ja już dawno zapomniałem...
Niedawno pomagałem koledze w adaptacji ruskiej 6E5C zamiast prawie nieosiągalnego już oczka EM35.

[OUKS340]

Zatkało mnie Szarotka jest fantastyczna, sam poluję na takie radyjko.

[Beton]

Telewizor Vela OT 202, którego używam do kontroli dekoderów oraz owoc myśli Polsko-NRD owskiej, czyli współpracy Unitry z RFT - Rema toccata Strasznie niedoceniony sprzęt - można go kupić już za 40zł, a jest, przynajmniej według mnie lepszy od radmora: opóźnione załączanie kolumn, 40W na kanał, radio na sensorach dotykowych. Ale jest i minus: maksymalny pobór mocy to aż 180W

[matit1]

Interesujący jest obraz na telewizorze

[moog]

Witam

Czy przełącznik pracy bateria/sieć jest sprawdzony?

.
Tak, jest sprawdzony. Przeczyściłem styki papierem ściernym, trochę wyprostowałem, bo był za bardzo odgięte. Za każdym razem jest to samo: po włożeniu wtyczki zasilającej, odłączane są baterie i odbiornik działa na zasilaniu sieciowym, ale po wyjęciu wtyczki zasilającej z gniazda z boku, styki nie wracają do położenia zasilania z baterii, więc muszę znowu wszystko rozkręcać i prostować styki. Nie myślałem, że przełącznik trybu zasilania, skonstruowany jest aż tak prymitywnie, nie ma tam nawet żadnej sprężyny, jego działanie opiera się wyłącznie na sprężystości styków

[Beton]

Interesujący jest obraz na telewizorze

Pożyczony od Michała, mam nadzieję, że się nie obrazi, że jego oprawy wystąpiły w TVN 24 .

[jacekk]

Nie myślałem, że przełącznik trybu zasilania, skonstruowany jest aż tak prymitywnie, nie ma tam nawet żadnej sprężyny, jego działanie opiera się wyłącznie na sprężystości styków

Sprawdź dwie rzeczy. Jedna to czy otworki w których znajdują się styki nie są wyrobione i czy zakres ruchu nie jest za duży. Pierwsza rzecz ciężka do naprawy, chociaż czasem poxipol przeźroczysty pomaga (szary ma pył aluminiowy w składzie podobno), drugą poprawisz odginając styk nieruchomy tak aby ruchomy jak najmniej się odginał przy wkładaniu/wyciągniu wtyczki, ale na tyle dużo aby zawsze się rozłączył kiedy trzeba.
